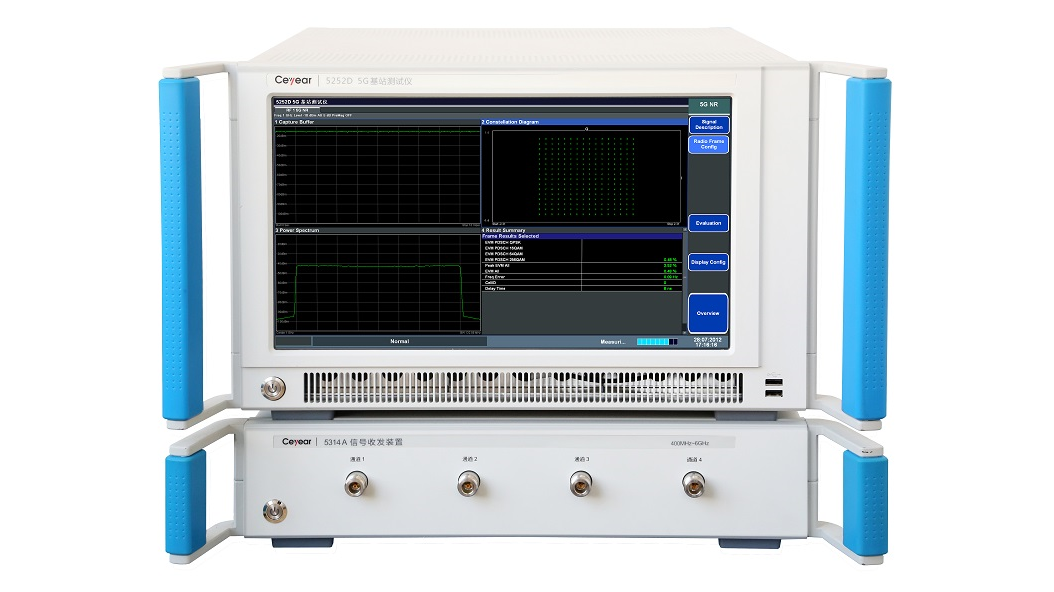

产品简介
5252D多通道综测仪打破了信号发生器进行信号发射、频谱分析仪进行观看频域波形的测试方案，将信号收发融为一体，推动无线通信测试进入全新时代。其独具的多通道收发一体、高性能、全方位测试能力及直观操作方式，使其成为无线通信研发、生产及科研领域的完美测试平台。
本产品具有高性能特性。包括可变调制带宽、支持多种调制格式、全面的信号分析能力以及出色的信号发射质量，频率覆盖范围包括400MHz~6GHz以及24.25GHz~28.5GHz、37GHz~42.5GHz、66GHz~76GHz毫米波段，同时支持31.8GHz~33.4GHz、45.5GHz~50.2GHz、50.4GHz~53.6GHz、81GHz~86GHz频段扩展。射频调制带宽包括200MHz（FR1）、400MHz（FR2），最大可扩展到1GHz，可以满足第五代通信标准及未来通信协议的测试要求。
同时5252D还具有MIMO信道测量与SISO信道测量功能，最大支持16T16R的MIMO信道传播特性测试功能以及毫米波频段上探测1GHz带宽的SISO信道传播特性测试功能。
多模信号实时模拟
5252D具有多路独立基带，能够实时产生5G NR、 TDD-LTE、 FDD-LTE、LoRa、TD-SCDMA、WCDMA、 GSM等信号的实时生成。

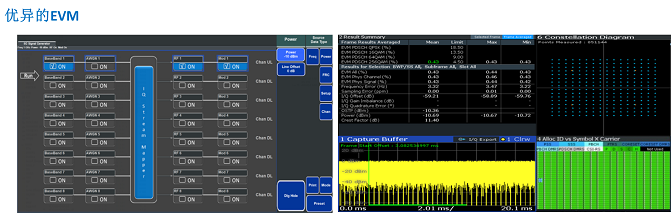

优异的EVM
5252D 具有优异的调试信号质量，EVM优于1%（FR1频段，100MHz带宽5G NR信号）。
多域同时分析能力
5252D具有强大的多制式分析能力，支持5G NR、 TDD-LTE、 FDD-LTE、LoRa、TD-SCDMA、WCDMA、 GSM等信号的实时解析，最大带宽可到1GHz，同时支持时域、频域、调制域解调与显示。

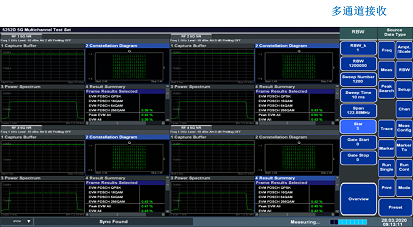

多通道并行测试
5252D能够支持多通道并行接收测试，并且能够对信号进行多域同时分析即时域、频域以及调制域分析，同时能够对信号多个参数进行测量（EVM、最大功率、OBW、ACLR以及SEM）。

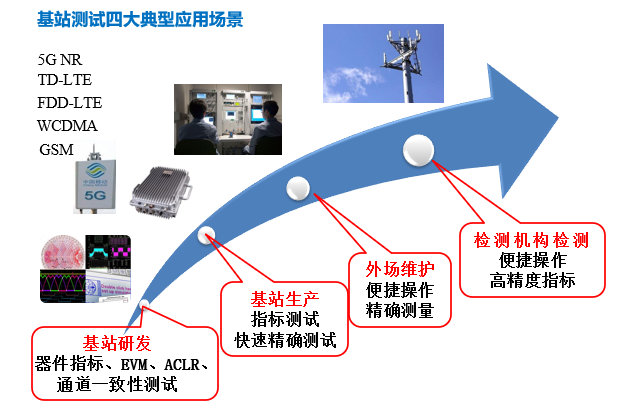

典型应用
产品参数
型号：5252D | 描述 |
频率 |
频率范围 | 400MHz~6GHz、24.25GHz~28.5GHz、37GHz~42.5GHz、66GHz~76GHz |
频率分辨率 | 400MHz~6GHz | 发射 | 0.1Hz |
接收 | 1Hz |
24.25GHz~28.5GHz、 37GHz~42.5GHz、 66GHz~76GHz | 发射 | 0.1Hz |
接收 | 1Hz |
带宽 |
分析带宽 | 400MHz~6GHz | 5/10/15/20/25/30/40/50/60/70/80/90/100/200/1000 MHz |
24.25GHz~28.5GHz、 37GHz~42.5GHz、 66GHz~76GHz | 50/100/200/400/1000 MHz |
射频带宽 | 400MHz~6GHz | 1000 MHz |
24.25GHz~28.5GHz、 37GHz~42.5GHz、 66GHz~76GHz | 1000 MHz |
电平范围 |
400MHz~6GHz | 输入电平范围 | -80dBm～+28dBm |
输入衰减器范围 | 30dB |
输出电平范围 | -100dBm～0dBm |
24.25GHz~28.5GHz 37GHz~42.5GHz 66GHz~76GHz | 输入电平范围 | -50dBm～+10dBm |
输入衰减器范围 | 30dB |
输出电平范围 | -60dBm～0dBm |
