产品简介

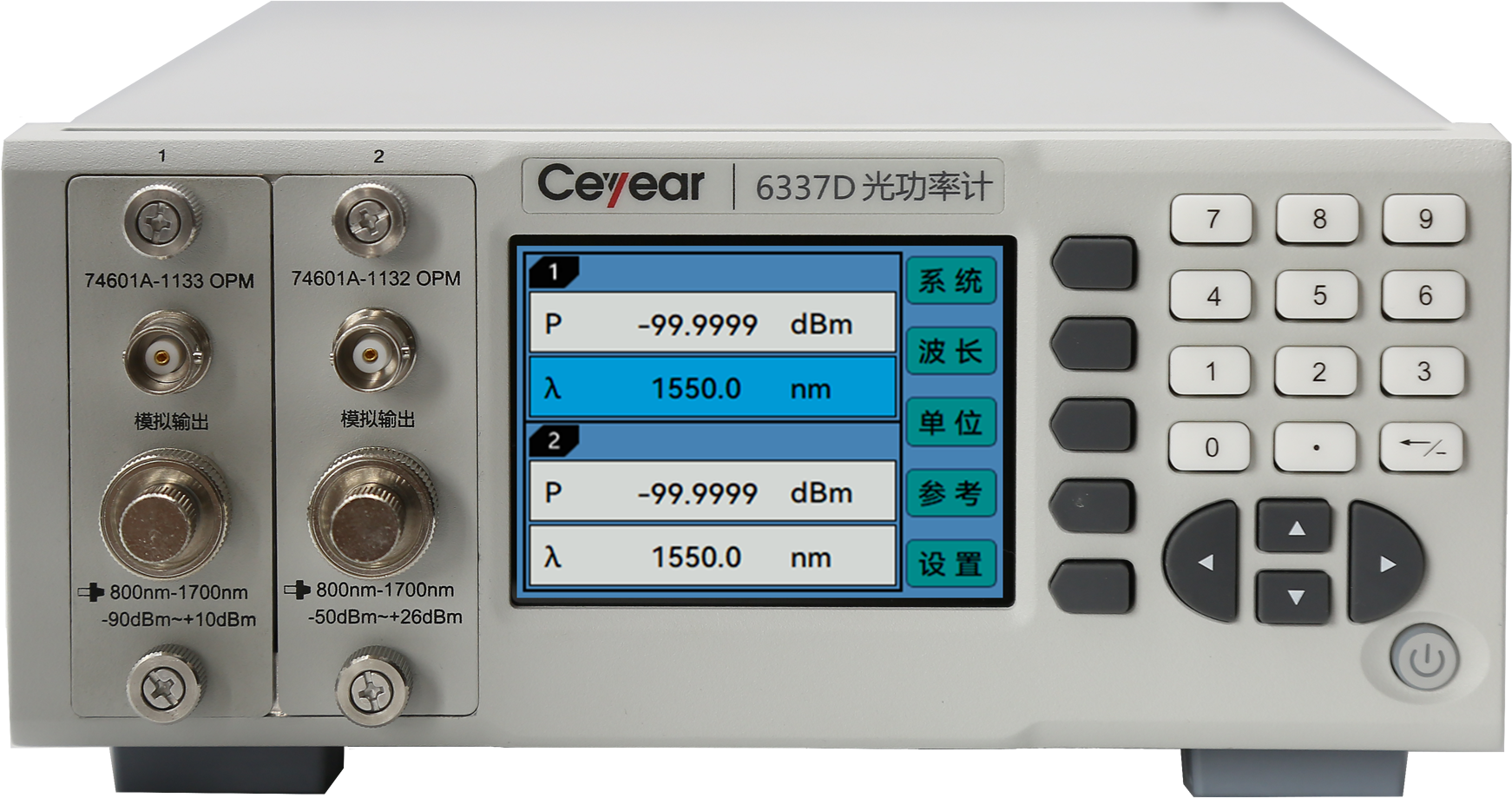

6337D光功率计是一款双通道、高灵敏度、高精度、宽动态范围的光功率计，其最高测试灵敏度达到-90dBm，功率准确度优于±3.5%，能够测量800nm~1700nm光波段、-90dBm~+10dBm宽动态范围内的光功率。该产品采用模块化设计，可选配不同性能光功率计模块和外置探头，满足用户不同测试波段、不同功率范围的测试需求，具有丰富的功能可拓展性，易于搭建光波测试平台。该产品配备网口、RS232C、GPIB、USB接口，可自动实现远程监控测试。广泛用于光纤核心元器件、光通信设备、光纤光缆、光有源无源器件的校准或检测，具有灵敏度高、测试精度高、功率范围宽、性价比高等优点。
主要特点
-90dBm高灵敏度光功率测试能力
校准偏移设置功能
模拟信号输出功能
网口、RS232C、USB接口功能
-90dBm高灵敏度光功率测试能力
该产品为用户提供了两个光功率测试通道，最高灵敏度均可达到-90dBm。用户可以分别设置两个通道的光波长、功率单位、光功率参考值、测试平均时间等参数，两个通道可以同时进行光功率测试。
校准偏移设置功能
该产品为用户提供了多个校准波长点，及光功率偏移设置功能。若用户对校准波长有特殊要求，也可单独进行校准。
模拟信号输出功能
该产品提供了模拟信号输出功能。
网口、RS232C、USB接口功能
该产品提供了网口、RS232C、USB接口功能。用户可选择合适的接口与PC机组成自动测试系统，可用于光功率的远程测量和数据实时采集。
产品数据
6337D光功率计主机 |
主机型号 | 6337D |
显示屏 | 3.5寸 |
功能按键 | 有 |
模块数量 | 支持双功率计模块 |
通讯接口 | 网口、RS232C 、GPIB、USB |
电源 | AC220V±10%，50Hz±5% |
最大功耗 | 15W |
外形尺寸 | 宽´高´深=213mm´88mm´350mm（不含把手和底脚） |
重量 | 3 kg（不含模块选件） |
环境适应性 | 工作温度：0℃～+40℃；储存温度：-40℃～+70℃；相对湿度：5％～90％，无结露。 |

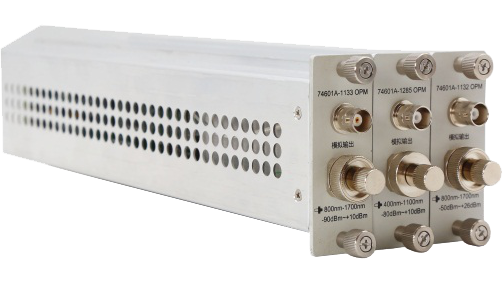

6337D光功率计模块选件技术规范 |
模块型号 | 74601A-1133 | 74601A-1132 | 74601A-1285 |
探测器类型 | InGaAs | InGaAs | Si |
适用光纤类型 | 标准 SM 和 MM |
波长范围 | 800nm~1700nm | 400nm~1100nm |
校准波长*1 | 850nm、1260nm、1310nm、1490nm、1550nm、1650nm | 850nm |
功率范围*2 | -90 dBm ~+10 dBm | -50 dBm ~+26 dBm | -80 dBm ~+10 dBm |
准确度 | ±3.5%±5pW | ±3.5%±5pW | ±3.5%±5pW |
线性度*3 | <±0.02 dB（23±5℃） <±0.05 dB（其他工作温度） | <±0.05 dB | <±0.03dB（23±5℃） <±0.05 dB（其他工作温度） |
最大安全 输入功率 | +16dBm | +27dBm | +16dBm |
平均时间 | 4μs~4s |
模拟输出 | 有（模拟信号输出电压范围0~5V） |
光接口 | FC（标配）；SC、ST、LC（选配） |
外形尺寸 | 宽´高´深=28mm´75mm´305mm |
重量 | 0.25kg |
环境适应性 | 工作温度：0℃～+40℃；储存温度：-40℃～+70℃；相对湿度：5％～90％，无结露 |
