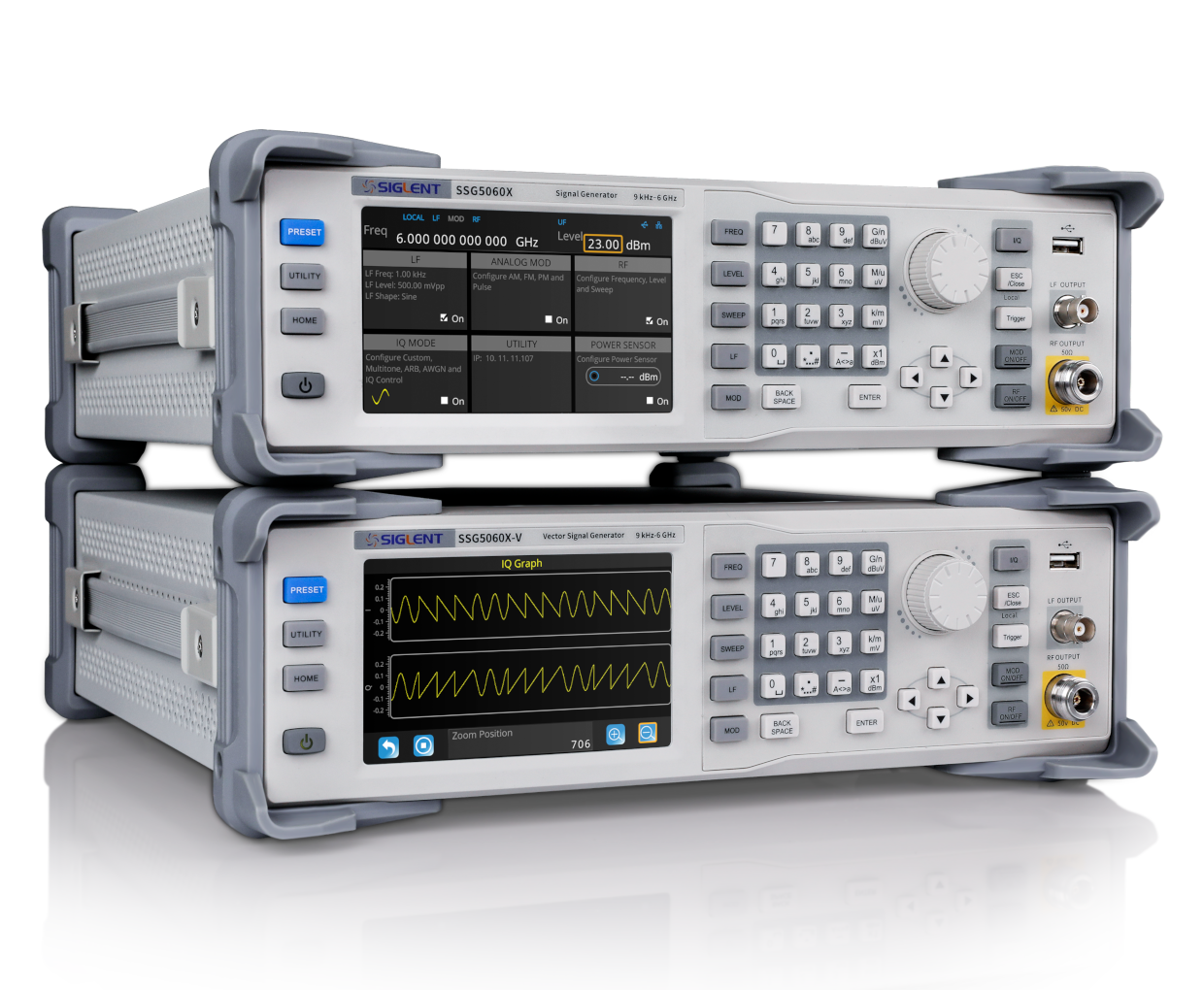

产品简介

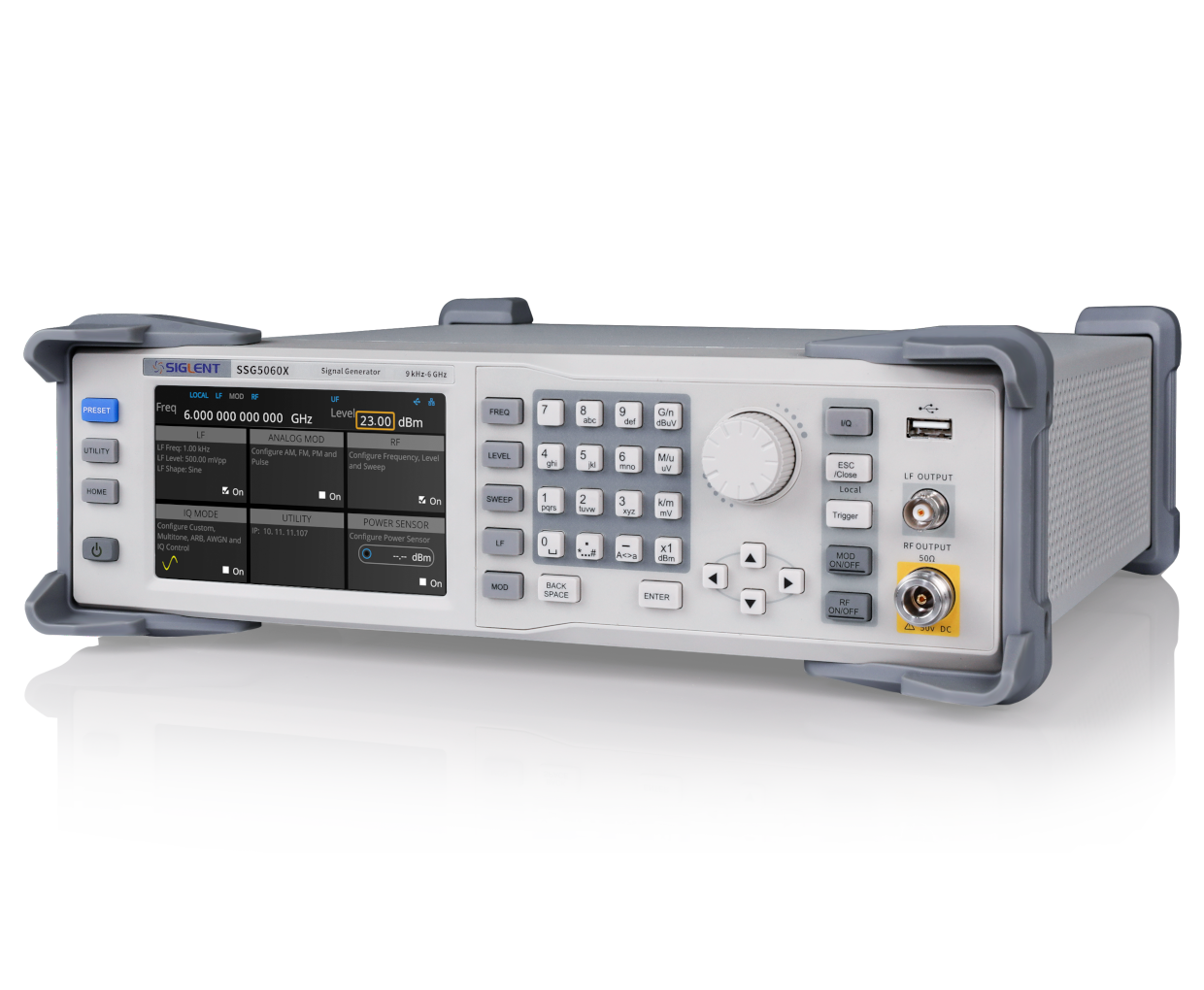

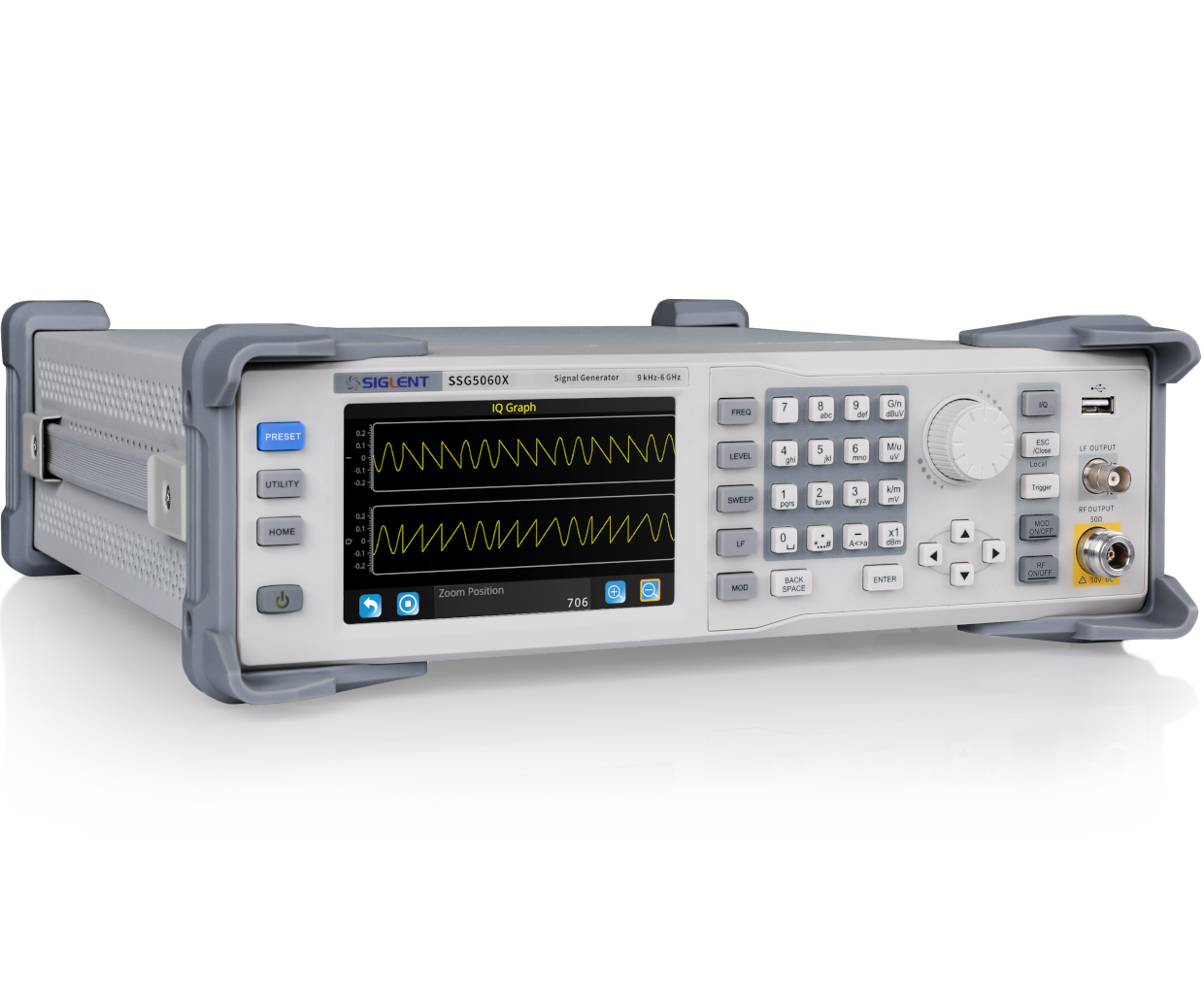

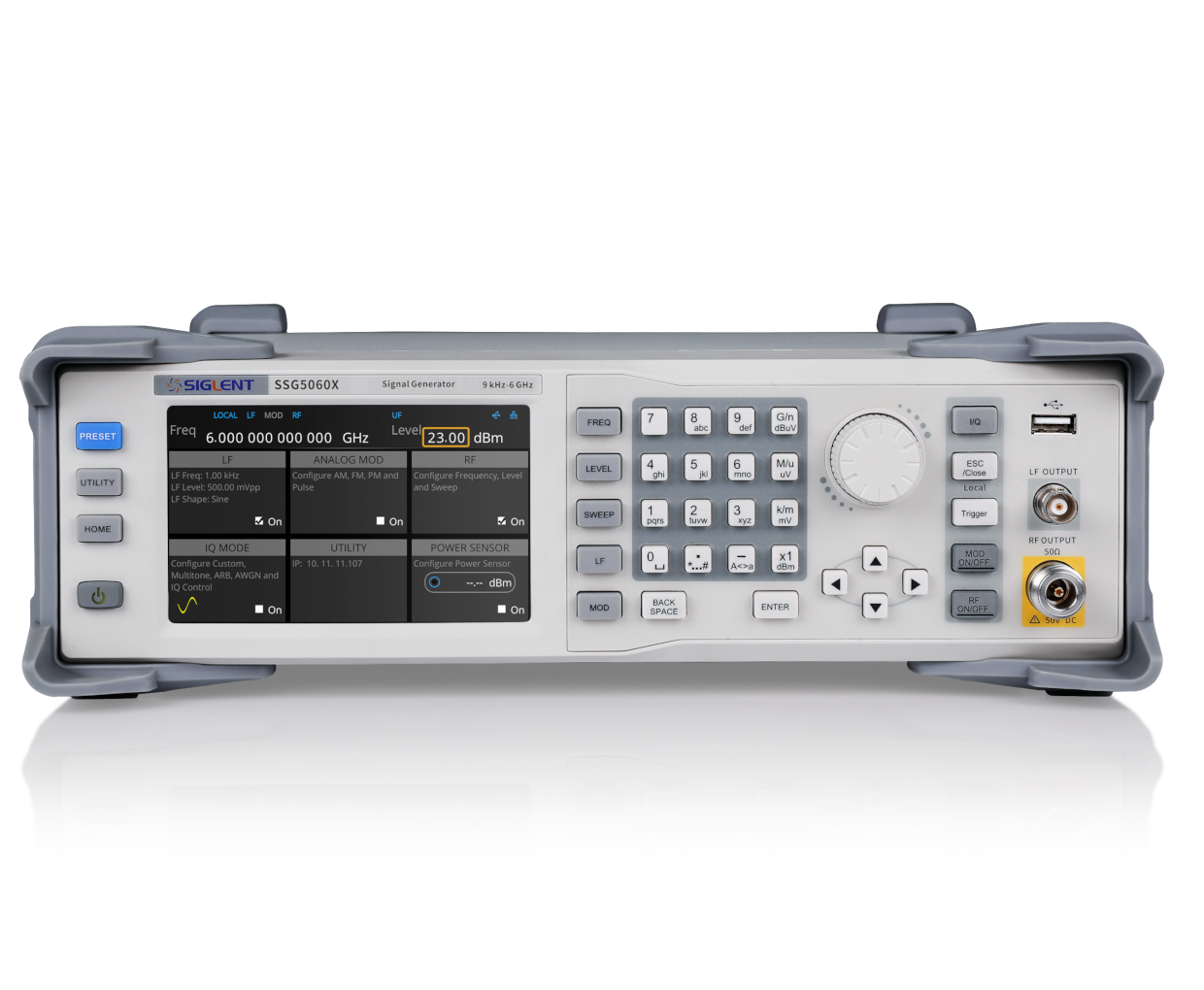

SSG5000X/X-V系列是鼎阳科技针对数字调制信号测试推出的高端型号，频率覆盖9 kHz至6 GHz，支持IQ调制，可生成包括5G NR、WLAN在内的多种数字调制信号。其最大输出功率高达+26 dBm，相位噪声低至-120 dBc/Hz，确保信号质量。5英寸电容触摸屏设计，操作便捷，标配多种通信接口，满足多样化测试需求。

主要特性

• 输出频率范围 9 kHz ~ 4 GHz/6 GHz

• 指标电平范围 -130 dBm ~ +20 dBm

• 相位噪声<-120 dBc/Hz@1 GHz 典型值，偏移 20 kHz(典型值）

• 内部基带源带宽150 MHz

• 支持AM/FM/PM模拟调制及IQ调制

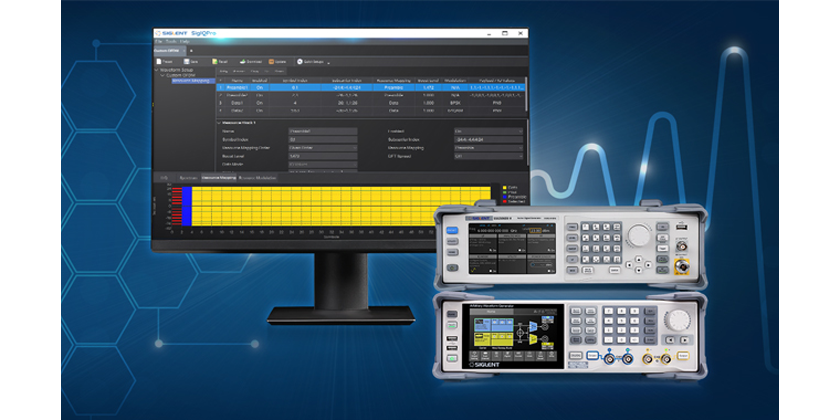

简化信号仿真-加速测试

· SSG5000X-V与SigIQPro信号生成软件可以很好的将仿真、设计及测试融为一体，方便的在设计、研发、生产、测试各个阶段满足客户的不同需求
· SigIQPro信号生成软件把信号生成能力提升到全新的水平，支持Bluetooth、IoT、Custom OFDM、Custom IQ，未来还将支持5G NR、LTE、WLAN等多种协议
· 用户界面支持直观操作，并提供相关的文档帮助，提供了一种便捷的方式来创建符合标准的波形；兼容自定义的各种数据格式转化，并支持下载波形文件到鼎阳科技信号发生器进行播放

强大的ARB模式

消费类电子发展迅速，工程师在验证产品性能时，需要模拟多种通信标准和协议信号。SSG5000X 支持协议文件播放，内置常用协议文件， 可产生5G NR, LTE, WLAN, WCDMA, GSM, BLUETOOTH等各种通信协议信号，帮助工程师完成通用电子设备及IoT设备的验证工作。
在ARB模式下，还可产生、播放波形序列文件；生成多载波信号；给调制信号加入实时AWGN（加性高斯白噪声），满足接收机测量各种场景的测试；对信号进行削峰，并显示CCDF值；使用mark标记波形文件的symbol，并输出IQ_event触发信号，可与另一台机器实现波形同步。

CUSTOM模式-快速创建满足测试标准的波形

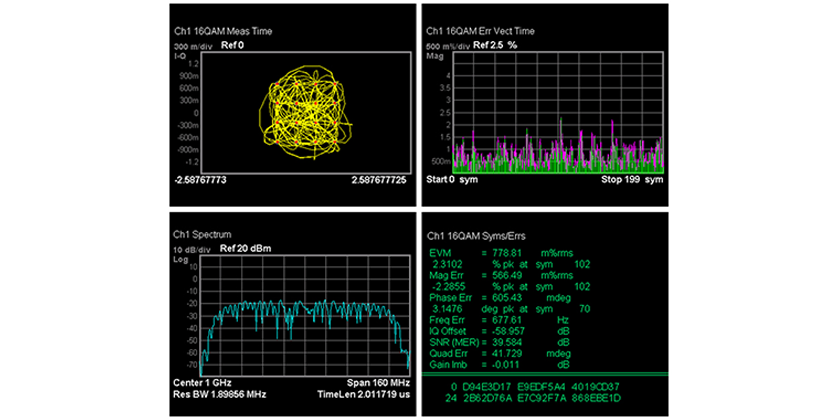

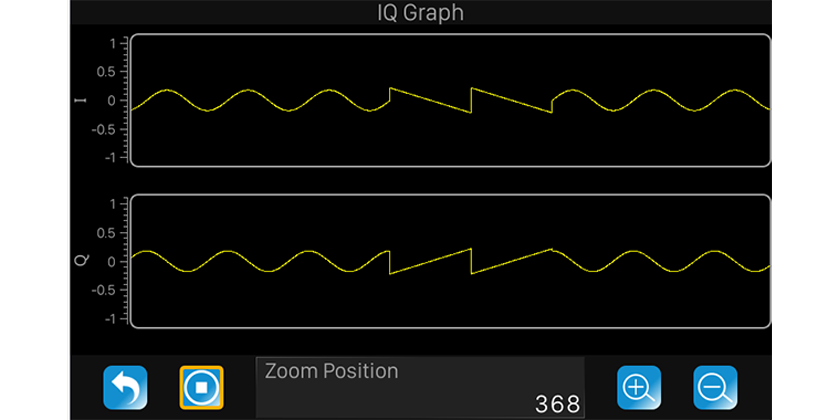

IQ调制是一种非常有效的传输信息的调制方式，SSG5000X可输出多种常用的IQ调制信号，比如QAM，PSK，ASK，FSK等。符号率作为其重要指标，在SSG5000X中，符号率可设置为高达120 Msps。

多音模式-输出多音信号

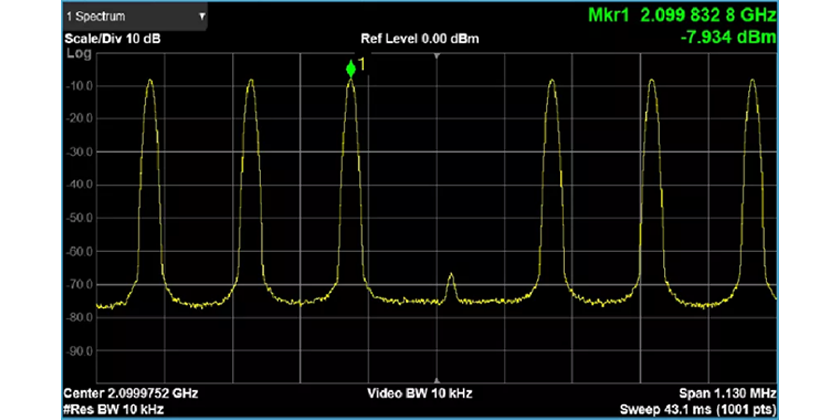

多音信号由多个正弦信号组成，可用于音频行业测试（Audio Measurements）。在通信行业中，双音和多音信号也可用于测试放大器，接收机的非线性失真。几乎所有的地面及卫星通信中都需要多音测试。SSG5000X-V 矢量信号源是产生用户定义的多音信号的理想选择。

功率计控制套件-修正线损

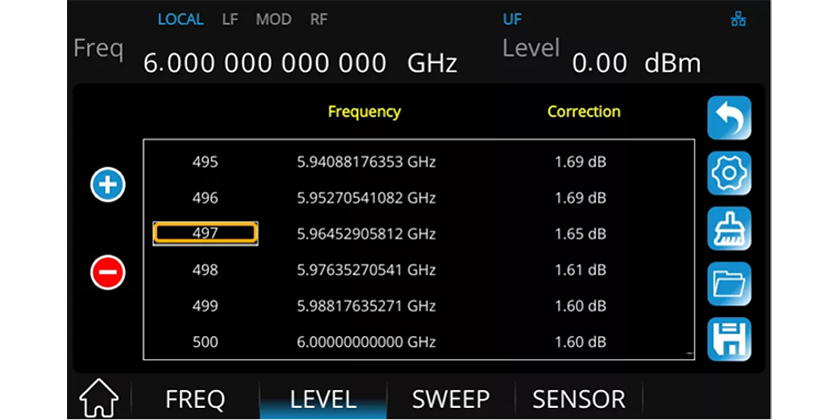

传输线越长，损耗越大，为了确保信号在经过传输线到达被测设备（DUT）之前仍具有良好的平坦度，需进行平坦度修正来补偿传输线及开关阻抗造成的传输损耗。RF系统中传输损耗与频率有关（频率响应），SSG5000X可配合主流功率计，进行多个频点的平坦度修正，可方便修正线损。

主要参数

频率范围：CW MODE: 9 kHz ~ 4 GHz, CW MODE: 9 kHz ~ 4 GHz / IQ MODE: 10 MHz ~ 4 GHz, CW MODE: 9 kHz ~ 6 GHz, CW MODE: 9 kHz ~ 6 GHz / IQ MODE: 10 MHz ~ 6 GHz

频率分辨率：0.001 Hz

IQ调制：不支持, 支持

I/Q带宽：-, 标配37.5 MHz，选配75 MHz

最大输出功率：+26 dBm

相位噪声：<-120 dBc/Hz@1 GHz，偏移20 kHz(典型值）

显示：5英寸电容触摸屏，800（RGB）*480

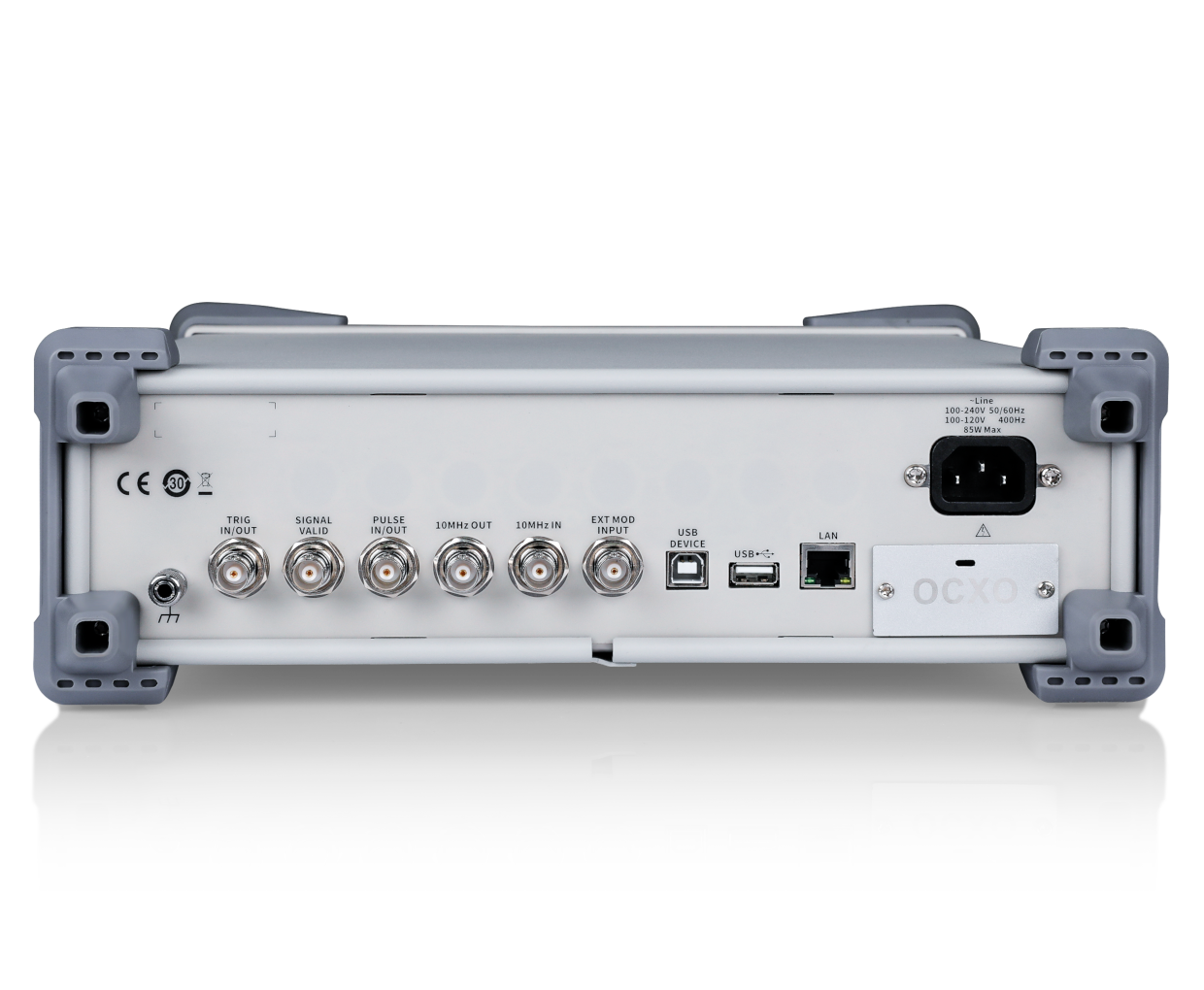

通信接口：USB-HOST / USB DEVICE（USB-TMC) / LAN（VXI-11,Socket,Telnet) / 选配GPIB

指标电平范围：-130 dBm ~ +20 dBm

幅度精度：0.7 dB（典型值）

调制模式：支持AM/FM/PM模拟调制，脉冲调制，支持I/Q调制

尺寸：W×H×D=338×113×369 mm

净重值：5.3 kg
