产品简介

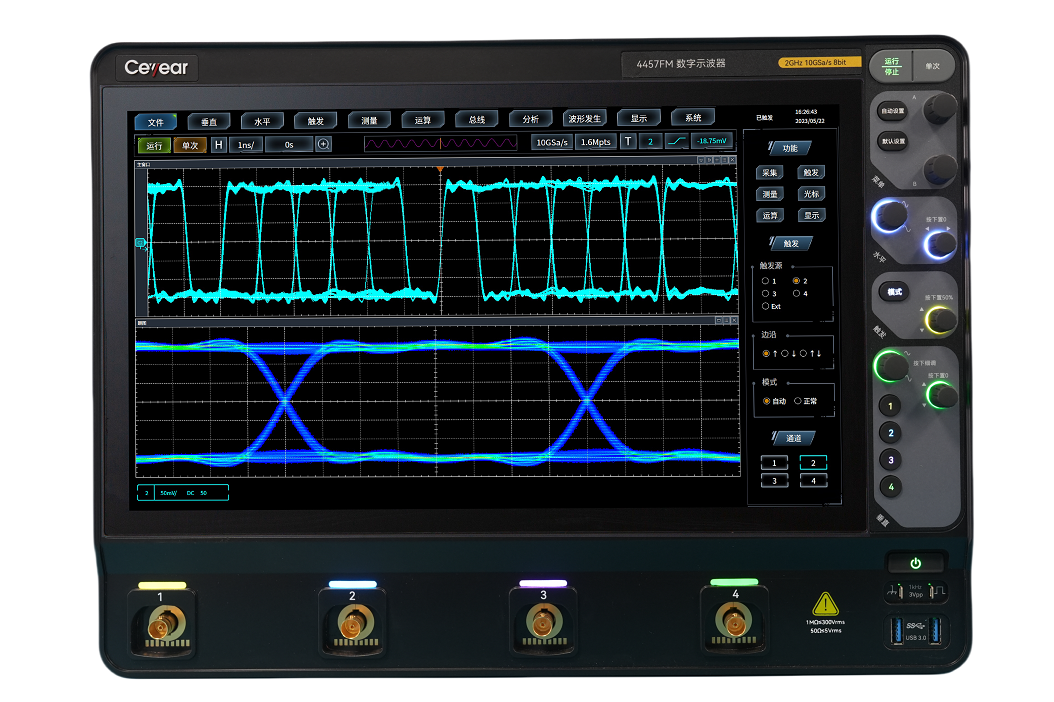

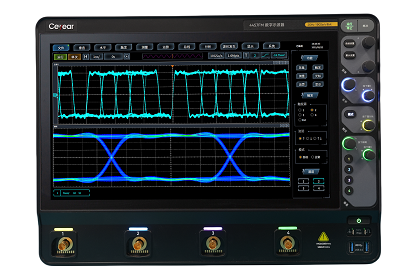

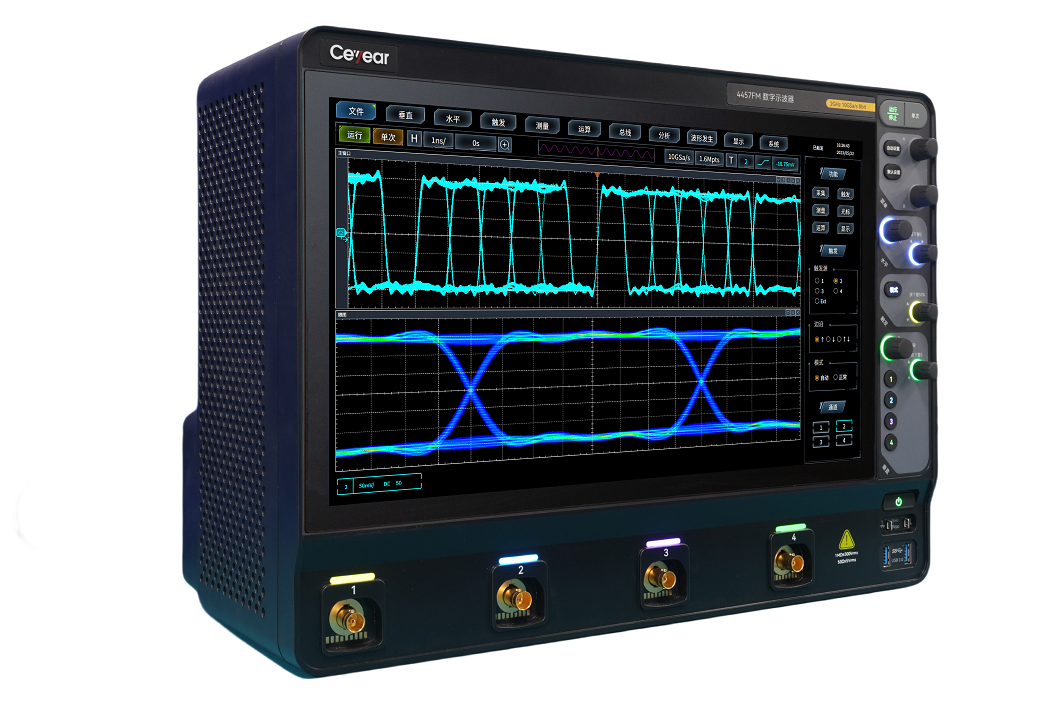

4457M系列数字示波器共4个产品型号,产品带宽从500MHz到3GHz,采样率最高10GSa/s,垂直分辨率8bit,存储深度最高2Gpts,最快波形捕获率60万个波形/秒,独创的Any Acquire技术,为用户提供全新的示波器使用体验。
4457M系列数字示波器集示波器、总线分析仪(选配)及数字电压表等多种仪器于一体,具有波形自动设置、参数自动测量与统计、光标测量、数学运算、波形录制与回放、串行总线分析(选配)、极限模板测试(选配)、功率测量与分析(选配)、眼图及抖动分析(选配)等功能,支持以太网程控,方便您集成开发使用。
主要特点
● 多合一仪器
示波器、总线分析仪及数字电压表多合一,提供更多的测试功能,帮助您轻松应对各种挑战。
● Any Acquire 技术
独创的任意捕获技术,为您提供更高的采样率、更快的波形捕获率、更炫丽的显示、更深的存储、更精确的数字触发以及更全面的分析。
● 丰富的探头选件
支持无源探头、高压单端探头、高压差分探头、电流探头及有源探头,满足您不同场合的探头测试需求。
● 高清触摸一体液晶屏
15.6英寸高清液晶显示屏,分辨率高达1920×1080。电容触摸屏,支持单点和多点触控,快速实现波形和菜单的操作。
● 便携式结构、丰富的外设接口
便携式结构,8U标准机架安装,外设接口丰富,最大重量15kg。

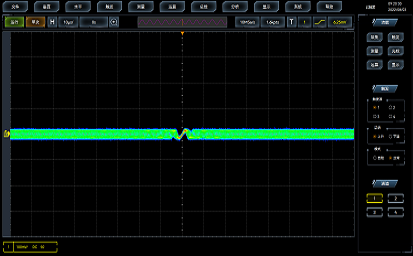

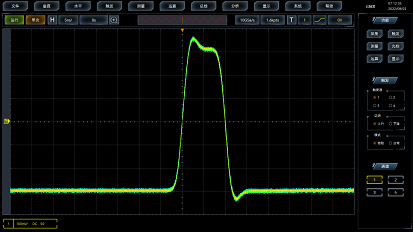

10GSa/s的采样率,精确地重建信号波形
10GSa/s的采样率,精确描绘波形细节,让您快速分析毛刺、偶发和异常事件。

60万个波形/秒的波形捕获率,快速发现偶发事件
示波器的波形捕获率高达60万个波形/秒,极大提高了毛刺和偶发事件捕获的概率,让您在更长的采集时间内查看到更多的波形细节。

最高2Gpts的深度存储,保持更长记录时间,分段存储,更有效地捕获和存储重要的信号
2Gpts的深度存储器,示波器在慢时基档位下依然保持高的采样率和快的波形捕获率。全硬件视窗扩展,可局部放大观察波形的细节,为您提供波形全局与细节的同步显示。
标配了分段存储器采集,即使示波器工作在深度存储模式下,依然可以保持快速的响应速度和屏幕更新率。

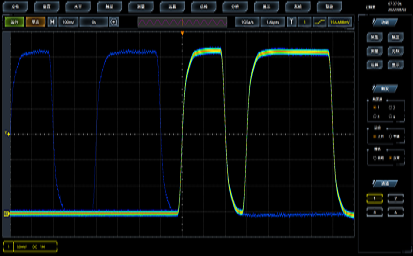

256级灰度等级及四种波形色彩显示,超凡的视觉体验
4457M系列示波器采用数字荧光三维显示技术,通过颜色的亮暗或冷暖来表示事件发生的概率,并提供正常、反相、色温、光谱等4种波形色彩,增强了查看偶发事件的能力。

丰富的触发功能,精确的数字触发,准确锁定触发事件
4457M系列示波器提供一套丰富的触发功能,含边沿、边沿跳变、边沿到边沿、毛刺、脉宽、矮脉冲、超时、码型/状态、建立保持、窗口、可视触发(区域触发)等,为您在纷繁复杂的采样信息中迅速锁定感兴趣的事件。
采用精确的数字触发技术,直接对ADC采集样本进行触发点测定,能抑制干扰信号影响,迅速锁定触发事件,为示波器准确的显示和分析信号奠定基础。数字触发的触发灵敏度步进 0.1格。

强大的计算分析工具,为您提供深层次的数据挖掘与分析
4457M系列示波器提供一套完善的分析工具,包括基于波形的光标和基于屏幕的光标、数学运算、参数测量、FFT分析、直方图统计等,为您提供深层次的数据挖掘与分析,从而满足您多方位的测量分析需求。

丰富的波形录制与回放、极限模版、功率测量功能
示波器提供丰富的波形录制与回放、极限模版、功率测量功能,为您提供强大的数据分析能力,全面满足测量分析需求。
波形录制与回放功能用于波形的实时录制,回放查看波形细节;极限模板测试内置标准模板,用户也可进行模板自定义,进行通过性测试,
功率测量功能可用于电源质量、开关损耗、谐波、波纹、安全作业区等测试。

强大的眼图与抖动分析功能,进行眼图参数测量和深入的抖动分析
示波器具有强大的眼图与抖动分析功能,可以对每次捕获的全部UI,快速叠加显示眼图,进行眼图参数测量。同时进行深入抖动分析,显示出时间间隔误差(TIE)的直方图,频谱图和趋势图,对抖动分解计算出其各分量的大小,并绘制出浴盆曲线。

支持多种总线的全硬件解码与分析
总线分析仪支持 I2C、SPI 、CAN、LIN、FlexRay、SENT、MANCHESTER、RS232、USB、Audio、MIL-STD-1553、ARINC429等多种总线的自动触发和分析,提供诸如嵌入式、汽车、计算机及音频等串行总线的测试解决方案,基于FPGA的全硬件解码技术,具有强大的串行总线触发与分析能力,增强了捕获偶发性串行通信误码的概率。

15.6英寸全新电容触摸屏,视图美观,方便易用
15.6英寸电容触摸屏,支持单点和多点触控,快速实现波形的缩放和移动,贴心设计,超强体验;多窗口自由设定,视图美观,利于观测;语音识别,操作更智能。

标准的8U机架,丰富的外设接口,强大的连接能力
标准8U机架安装,提供丰富的外设接口,可通过以太网端口简便地连接到网络,实现网络的远程程控,便于功能扩展和系统的组建。

典型应用
4457M系列数字示波器是一款集示波器、总线分析仪和数字电压表于一体的多功能综合型测试仪器,是一种通用的调试和验证工具,可帮助您快速的发现问题、定位问题、分析问题和解决问题,广泛应用于模拟和数字电路设计与调试、电路诊断与瞬态信号捕获、电源器件和电源电子设计、嵌入式的设计与调试、汽车电子的测试、产品测试与质量控制、教育培训等领域。
产品参数
型号 指标 | 4457DM | 4457EM | 4457FM | 4457GM |
垂 直 系 统 | 通道数 | 4、8(选配) |
带宽(≥10mV/div、50Ω) | 500MHz | 1GHz | 2GHz(单通道) 2GHz(四通道) 1GHz(八通道) | 3GHz(单通道) 2GHz(四通道) 1GHz(八通道) |
带宽(≥10mV/div、 1MΩ) | 500MHz | 500MHz | 500MHz | 500MHz |
带宽(<10mV/div) | 500MHz | 500MHz | 500MHz | 500MHz |
上升时间(≥10mV/div、50Ω) | ≤700ps | ≤450ps | ≤225ps | ≤150ps |
带宽限制 | 20MHz、500MHz、1GHz、2GHz、全带宽(注:带宽限制档位不超过各型号的带宽) |
输入阻抗 | 50Ω±2%、1MΩ±1%//24pF±3pF |
输入耦合 | 50Ω:DC |
1MΩ:DC、AC |
垂直灵敏度范围 | 50Ω:1mV/div~1V/div |
1MΩ:1mV/div~10V/div |
垂直增益精度 | ±3%(注:≥ 10mV/div)、±5%(注:<10mV/div) |
垂直分辨率 | 8bit |
动态范围 | 距离屏幕中心±4格 |
最大输入电压 | 50Ω:5Vrms |
1MΩ:300Vrms |
偏置范围 | 50Ω:±0.5V(1mV/div~10mV/div)、±1V(20mV/div~100mV/div)、±4V(200mV/div~1V/div) |
1MΩ:±0.5V(1mV/div~10mV/div)、±1V(20mV/div~100mV/div)、 ±10V(200mV/div~1V/div)、±100V(2V/div~10V/div) |
偏置精度 | ±(0.2div×垂直灵敏度+2.0%×偏置值+3mV) |
通道间隔离度 | ≥30dB |
水 平 系 统 | 最高采样率 | 10GSa/s(单通道)、5GSa/s(四通道)、2.5GSa/s(八通道) |
最大存储深度 | 2Gpts(单通道)、1Gpts(四通道)、500Mpts(八通道) |
采集模式 | 正常:采集取样的值 |
峰值:取样毛刺最小100ps |
高分辨率:垂直分辨率提升,降低噪声,最高16bit分辨率 |
包络:最小和最大值包络反应多次采集上的峰值数据 |
平均:平均包含2-512个波形 |
滚动:在屏幕上从右向左滚动波形,时基100ms/div~1000s/div |
分段:采集存储器最多分成262144个段 |
最快波形捕获率 | 60万个波形/秒 |
时基范围 | 20ps/div~1000s/div |
时基精度 | ±(1ppm+1ppm/年老化率) |
时基延时范围 | 触发前1屏、触发后最大5000s |
通道间延时调节范围 | ±150ns |
触发系统 | 触发源 | 模拟通道CH1~CH4、外部、模拟通道CH5~CH8(选配八通道选件) |
触发模式 | 自动、正常、单次 |
触发释抑范围 | 6.4ns至200s |
触发电平范围 | 内部:±4格 |
外部:±0.4V、 外部/10:±4V |
触发灵敏度 | 内部:默认1格或5mVpp较大者,用户可调节,步进0.1格(注:使用时需要根据噪声情况设置触发灵敏度格数) |
外部:50mV(@200MHz)、外部/10:500mV(@200MHz) |
触发类型 | 边沿:在任何通道或辅助输入的上升沿、下降沿或任意边沿上触发 |
边沿跳变:当遇到在指定时间内或外跨越两个电压电平的上升沿或下降沿时触发 |
毛刺:指定毛刺宽度和极性,在遇到毛刺时进行触发 |
脉宽:在>、<、= 或≠特定时间周期的正脉宽或负脉宽上触发,脉宽范围:6.4ns~12.8s,分辨率1.6ns |
矮脉冲:当脉冲超过一个阈值但未能超过另一个阈值时进行触发 |
超时:当事件在指定时间内一直保持高、低或高低时触发 |
码型/状态:通过在输入通道上查找指定的码型或码型与边沿(状态)来识别触发条件 |
视频触发:在525i/NTSC、625i/PAL和SECAM信号的行、奇数场、偶数场或全场上触发 |
边沿到边沿:在任何通道选定的边沿上进行准备,等待指定的时间或事件的另一个选定边沿上触发,包括双边沿时间和双边沿事件 |
建立保持:在任何通道上存在的时钟和数据之间的建立时间或保持时间出现违例时触发 |
窗口:在事件进入、离开、保持在用户可调节的两个阈值确定的窗口范围内、范围外时触发采集。可以用时间 或者逻辑值来限定事件 |
猝发脉冲:在一定空闲时间后发生的猝发脉冲的第N个边沿上进行触发 |
可视触发:通过扫描采集波形,并与屏幕上的设定区域进行对比,来判定触发 |
测量与分析系统 | 自动测量 | 42种,可在屏幕上最多显示20个。包括周期、频率、延迟、顶降、上升时间、下降时间、正占空比、负占空比、正脉宽、负脉宽、猝发宽度、猝发间隔、猝发周期、相位、正过冲、负过冲、峰峰值、幅度、高电平、低电平、最大值、最小值、平均值、周期平均值、均方根、周期均方根、正脉冲数、负脉冲数、上升沿数、下降沿数、面积、周期面积、脉冲顶部、脉冲底部、脉冲幅度、交叉点电压、指定电压时间、上部、中部、下部、最大值时间、最小值时间 |
光标 | 波形和屏幕 |
测量统计 | 平均值、最小值、最大值、标准差 |
参考电平 | 用户可以定义自动测量的参考电平,可以用百分比或单位指定 |
范围 | 可选择屏幕或波形光标 |
波形直方图 | 波形直方图提供了一个数据值,表示在显示屏上用户定义区域范围内总命中数 |
信号源:CH1~CH4、CH5~CH8(选配八通道选件) |
类型:垂直、水平 |
测量种类:12种,包括波形个数、框内命中数、峰值命中数、中值、最大值、最小值、峰峰值、平均值、标准偏差、Sigma1、Sigma2、Sigma3 |
波形数学 | 一次支持的数学函数:27种 |
数学函数:加、减、乘、除、绝对值、平方、平方根、指数(自然数为底、10为底)、对数(自然数为底、10为底)、平均值、最大值、最小值、包络、插值、对比、倒数、反相、积分、平方根和、微分、FFT、XY |
滤波器:高通滤波器、低通滤波器、平滑滤波器 |
FFT:垂直标度设置为Vrms或dBm、dBmV,窗口设置为矩形、Hamming、Hanning、Blackman-Harris |
高级运算:自定义表达式,包括三角函数、指数、对数、积分、微分、FFT、逻辑运算、数值等 |
极限模板测试 (选件S01) | 选择模板:标准、定制、极限测试 |
测试源:CH1~CH4、CH5~CH8(选配八通道选件) |
模板比例:锁定到源开/关 |
测试停止条件:不停止、波形(1~1000000)、时间(1秒~48小时) |
失败动作:停止采集、保存波形、保存屏幕、辅助输出 |
结果显示:测试状态、波形总数、违例波形数、违例比率、测试计时、命中总数、每个模板段命中数 |
功率测量与分析 (选件S02) | 支持的测量类型:5种 |
测量类型:电源质量、纹波、谐波、开关损耗、安全作业区 |
眼图分析 (选件S20) | 眼图显示 |
眼图测量:主要包括眼高,眼宽,0电平,1电平,Q因数等 |
抖动分析 (选件S21) | 抖动显示:直方图,趋势图,频谱图,浴盆曲线 |
抖动分解:Tj,Rj,Dj,Pj,DDj,ISI,DCD |
总线分析仪 | 解码通道 | 1个 |
显示格式 | 二进制、十六进制 |
显示方式 | 总线视图、数字视图、带有时标信息的事件表 |
I2C触发与分析 (选件S04) | 在10Mbps以内的I2C总线上的开始、重复开始、停止、确认丢失、地址、数据、地址/数据上触发,支持7位/10位地址协议类型 |
RS232触发与分析 (选件S05) | 在50bps~2Mbps以内的发送位开始、发送数据、Tx奇偶校验错误、发送包结束、接收位开始、接收数据、Rx奇偶校验错误、接收包结束上触发。 |
SPI触发与分析 (选件S06) | 在10Mbps速率内SPI总线上的SS有效、MOSI、MISO、 MOSI和MISO上触发 |
CAN触发与分析 (选件S07) | 在10kbps~1Mbps以内CAN信号上的帧开头、帧结尾、位填充错误、响应错误、ID、数据、ID和数据、帧的类型上触发 |
LIN触发与分析 (选件S08) | 在800bps~100kbps以内LIN信号的同步、标识符、数据、标识符/数据、唤醒帧、睡眠帧、错误上触发,支持协议标准:v1.x、v2.x |
FlexRay触发与分析 (选件S09) | 在2.5Mbps、5Mbps、10Mbps以内的帧开头、指示位、标识符、循环数、标头字段、数据、标识符和数据、帧结尾、错误上触发 |
Audio触发与分析 (选件S10) | 在10Mbps内字选择、数据上触发,支持协议类型:I2S、LJ、RJ、TDM |
USB触发与分析 (选件S11) | 在低速1.5Mbps或全速12Mbps的USB信号的同步、复位、中止、恢复、包结束、令牌包、数据包、握手包、特殊包、错误上触发 |
MIL-STD-1553触发与分析(选件S12) | 在速率1Mbps的MIL-STD-1553信号的同步、命令、状态、数据、时间、奇偶检验错误、同步错误、manchester错误、非连续错误上触发 |
ARINC429触发与分析模块(选件S13) | 在1Mbps速率内的 ARINC 429总线信号的字开始、字停止、标签、标签+位数、标签范围、错误、所有0位、所有1位、所有位(眼)上触发 |
CAN FD触发与分析 (选件S14) | 在10kbps~10Mbps以内CAN FD信号上的帧开头、帧类型、ID、数据、ID和数据、FD位、帧结尾、错误上触发 |
SENT触发与分析模块 选件S15 | 在1Mbps速率内的快速通道消息开头、脉冲周期错误、快速通道SC和数据、快速通道CRC错误、暂停位、短串行CRC错误、短串行ID和数据、增强型CRC错误、增强型ID和数据上触发 |
MANCHESTER触发与分析模块 选件S16 | 在500Kbps~5Mbps 速率内的帧起始、位、字上触发 |
数字 电压 表 | 测量源 | CH1~CH4、CH5~CH8(选配八通道选件) |
测量类型 | AC有效值、DC、DC+AC有效值 |
分辨率 | 4位 |
频率计 | 测量类型 | 频率、周期、累加器 |
分辨率 | 8位 |
显示系统 | 显示器类型 | 15.6英寸彩色液晶显示器 |
显示器分辨率 | 1920×1080 |
刻度 | 完整、网格、十字准线、框架 |
触摸屏 | 电容触摸屏、支持波形和菜单的操作 |
波形窗口 | 用户可设置 |
波形类型 | 点、矢量、余辉 |
显示格式 | YT |
灰度等级 | 256级 |
波形色彩 | 正常、反相、色温、光谱 |
亮度 | 波形、刻度及屏幕的亮度可以自由调节 |
输 入 输 出 端 口 | USB主控 | 前后共6个,用于屏幕快照、仪器设置和波形数据的存储 |
以太网 | RJ-45连接器,10/100/1000Mbps,支持网络程控 |
VGA视频输出口 | DB-15孔式连接器,用于将示波器连接到外部监视器上 |
DP视频输出口 | DP连接器,用于将示波器连接到外部监视器上 |
辅助输入 | 后面板BNC,输入阻抗1MΩ±2%;最大输入300Vrms |
辅助输出 | 后面板BNC,用于触发信号输出或极限模板测试的事件输出 |
参考输入 | 后面板BNC,时基系统用于参考时钟的输入,频率10MHz、幅度0.4Vpp~5Vpp(50Ω) |
参考输出 | 后面板BNC,时基系统用于参考时钟的输出,频率10MHz、幅度1.3Vpp(50Ω) |
探头补偿器输出 | 前面板针脚,频率(1±0.01)kHz、幅度(3±0.10)Vpp的方波 |
接地端口 | 后面板,用于机箱的接地 |
结构 | 结构形式 | 便携式 |
电源 | 工作电压:198Vac~242Vac,工作频率:47.5Hz~52.5Hz |
功耗:≤400 W |
工作温度 | 0℃~+40℃ |
外形尺寸(宽×高×深) | (426±2)mm×(310.3±1.2)mm×(200±1.2)mm(不包含旋钮、底脚和把手等) |
重量 | ≤15kg |
