产品简介

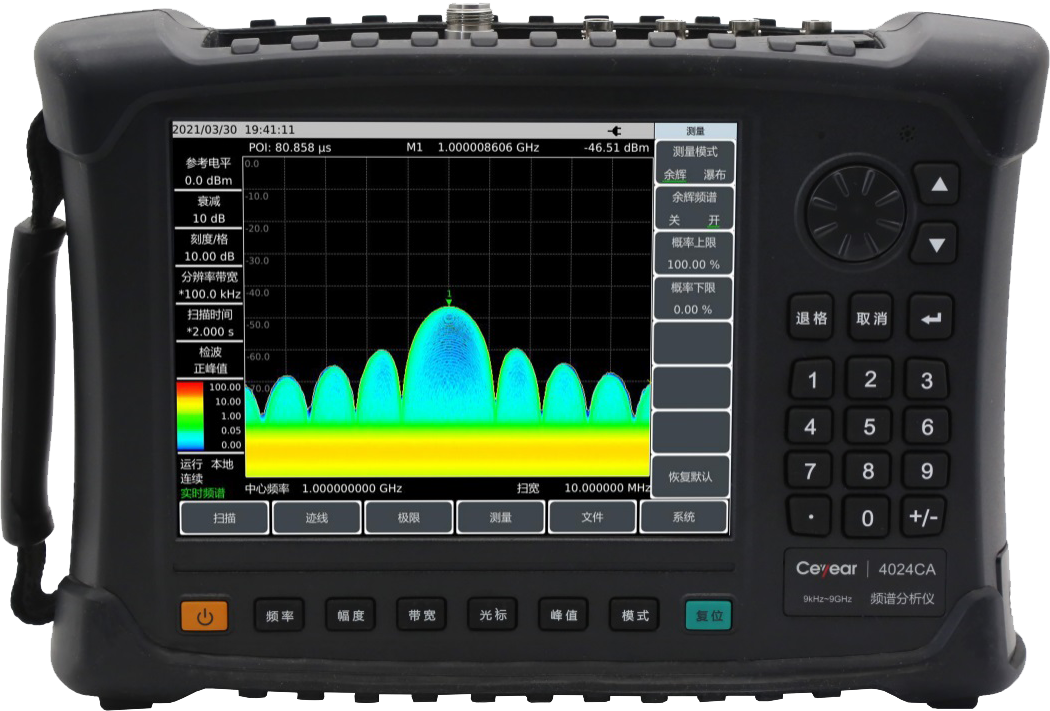

4024CA频谱分析仪是一款专为外场测试而设计的大宽带手持式实时频谱分析仪，最大实时分析带宽达到120MHz，具有实时频谱分析、5G NR解调分析、LTE FDD/TDD解调分析、GSM/EDGE解调分析、定向分析等多种测量功能模式以及场强测量、通道功率、占用带宽、邻道功率、音频解调、谐波失真、频谱发射模板/杂散发射模板、室内/室外地图测量等多种智能测量功能，采用8.4寸大屏幕液晶及电容触摸屏一体化设计方便用户操作，结构形式采用手持式机箱，体积小、重量轻、供电灵活、便于机动，极其适合现场使用。
4024CA频谱分析仪可应用于移动通信、无线通信、卫星通信等设备的现场调试与安装维护、无线通信信号解调分析、干扰源测向与地图定位、宽带调制或瞬变信号的测试分析等领域，可为用户的外场频谱测试提供比较完善的解决方案。
主要特点
频率覆盖范围：9kHz~9GHz
全频段前置放大器：标准配置
优异的射频性能指标
显示平均噪声电平：可达-163dBm@1Hz RBW（典型值）
相位噪声：-115dBc/Hz@100kHz频偏@1GHz载波（典型值）
输入三阶截获点：+13dBm（典型值）
幅度准确度：±1.3dB
实时频谱分析功能
支持数字余辉频谱和瀑布图两种显示模式
最大实时分析带宽：120MHz
最小100%POI捕获时间：5.8μs
分辨率带宽：1Hz～10MHz（1-3倍步进），20MHz
512M大容量IQ数据捕获功能
多种测量功能模式：频谱分析、干扰分析（瀑布图、RSSI）、实时频谱分析、定向分析（直接查找、水平扫描、地图定位）、5G NR解调分析、LTE FDD/TDD解调分析、GSM/EDGE解调分析等
多种智能测量功能：场强测量、通道功率、占用带宽、邻道功率、音频解调、谐波失真、频谱发射模板/杂散发射模板、室内/室外地图测量等，支持GPS/北斗定位及对机内晶振的频率驯服校准功能
多样的辅助测试接口：10MHz参考输入输出接口、GPS天线接口、零扫宽中频输出接口、外触发输入接口等
方便快捷的用户操作体验：8.4寸大屏幕高亮液晶以及大字体显示、便捷的电容触摸屏操作、液晶与触摸屏一体化设计、多种显示模式等
工作温度范围为-10℃～50℃
可通过电池或适配器供电
丰富的测量功能模式选件
频谱分析模式
干扰分析模式
实时频谱分析模式
丰富的测量功能模式选件

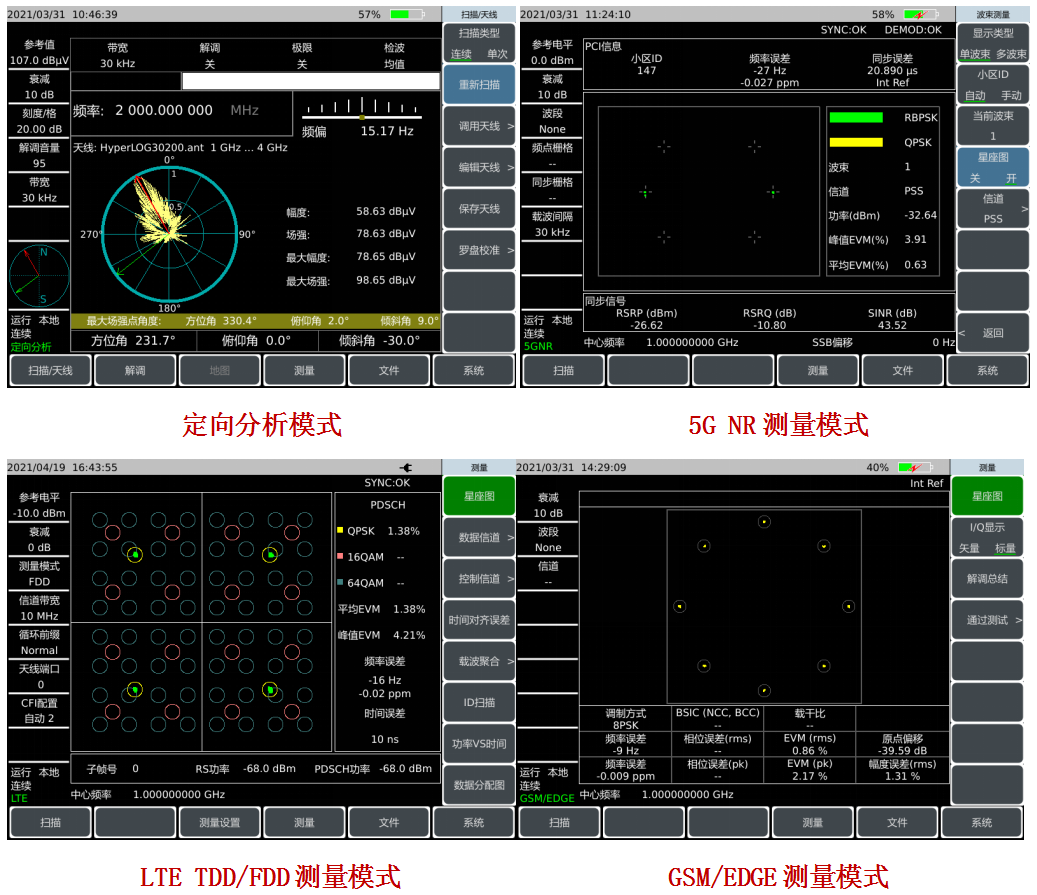

定向分析模式
5G NR测量模式
LTE TDD/FDD测量模式
GSM/EDGE测量模式
全面的智能测量功能

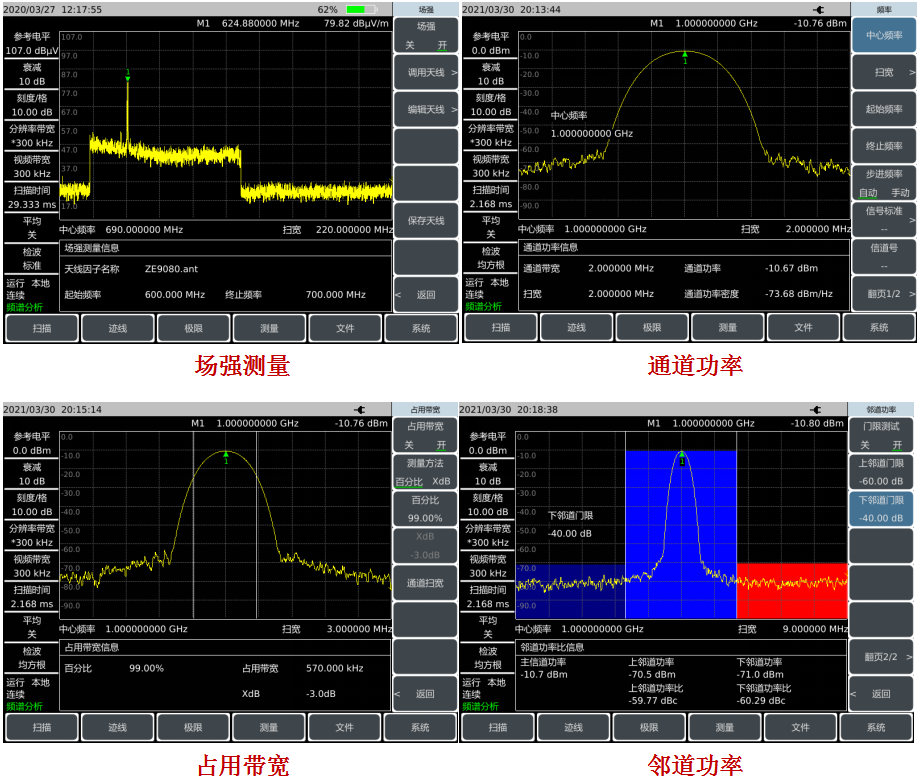

场强测量
通道功率
占用带宽
临道功率
全面的智能测量功能

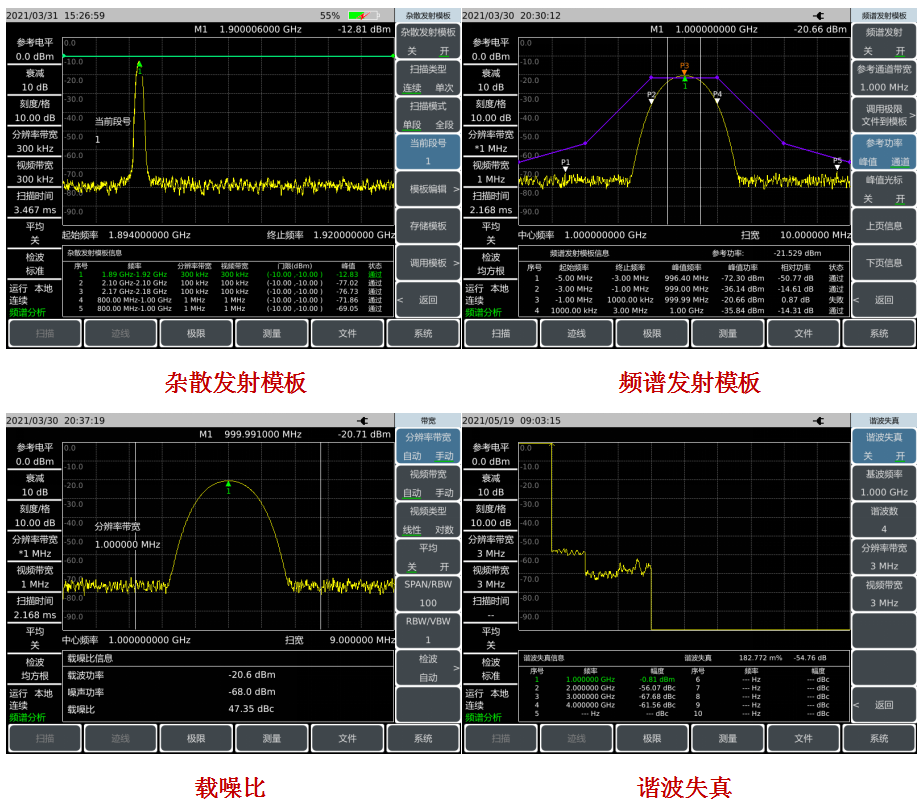

杂散发射模板
频谱发射模板
载噪比
谐波失真
全面的智能测量功能

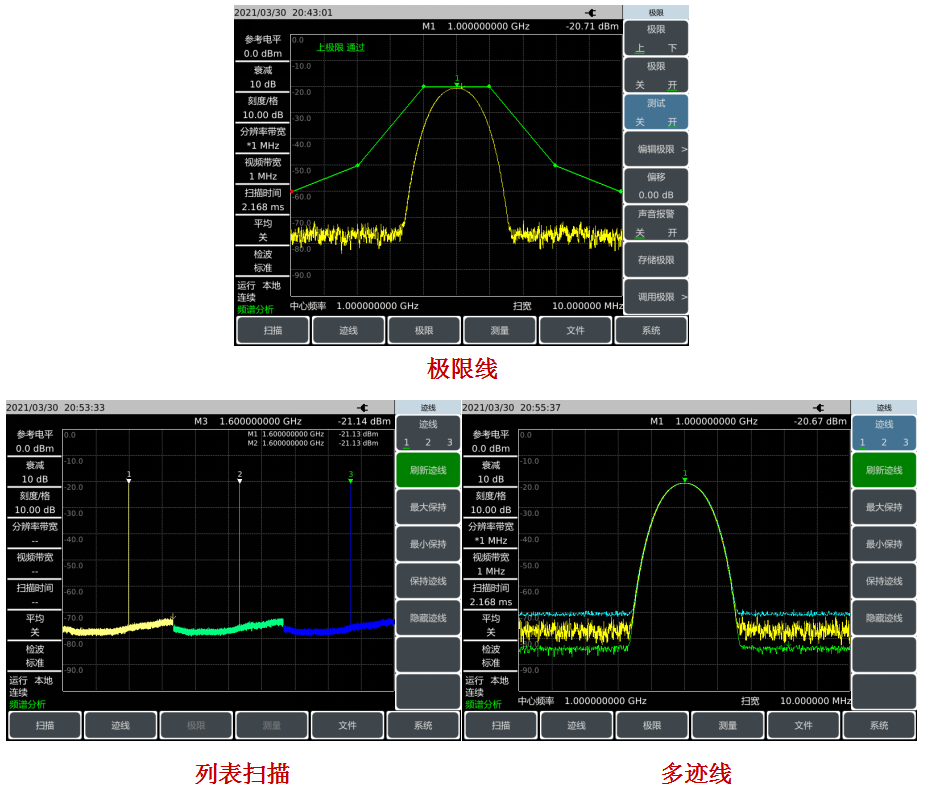

极限线
列表扫描
多迹线
方便快捷的用户操作体验
一键式快速测量
状态及数据存储调用功能
8.4寸液晶与电容触摸屏一体化设计，更小的透光折射率，更清晰的显示体验
便捷的电容触摸屏操作特性

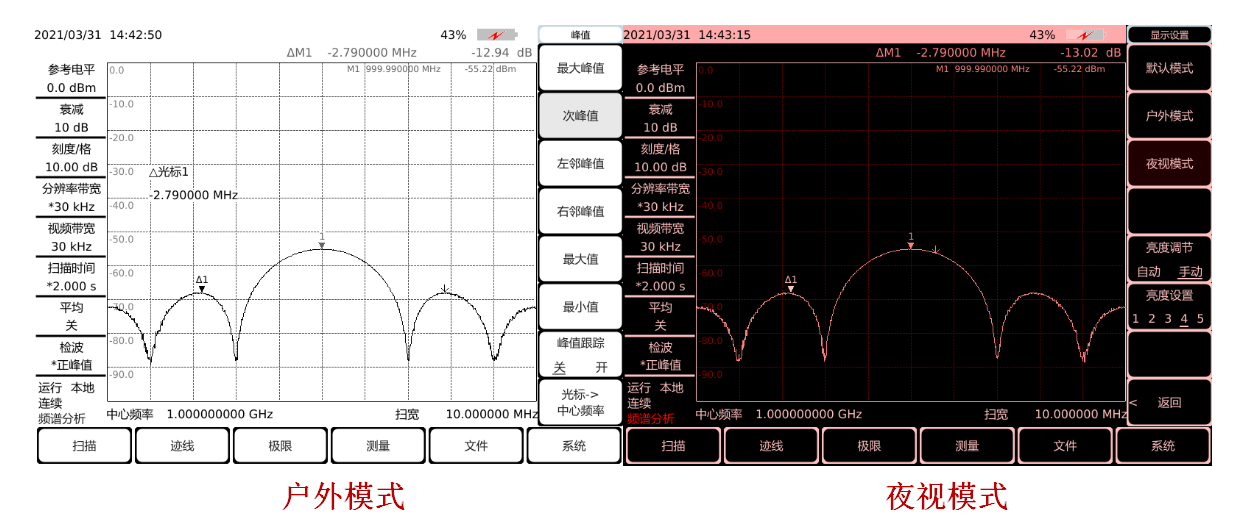

多种显示模式，户外强光、夜视等环境下可获得更好的体验
背光按键
产品参数
型号 | 4024CA |
频率范围 | 9kHz～9GHz |
频率参考 | 标称频率： 10MHz 老化率： ±5×10-7/年 初始校准准确度：±3×10-7 温度稳定度：±1×10-7（-10～50℃，相对于25±5℃） |
扫描时间 | 范围：1μs～6000s（零扫宽） 精度：±2.00%（零扫宽） |
频率读出准确度 | 频率读出准确度＝±（频率读数×频率参考误差+2%×扫宽+10%×分辨率带宽） |
扫频宽度 | 范围：10Hz～9GHz或0Hz 准确度：±2.0% |
分辨率带宽 | 1Hz～10MHz（以1-3步进），20MHz |
视频带宽 | 1Hz～10MHz（以1-3步进），20MHz |
边带噪声 （载波1GHz，20℃～30℃） | ≤-108dBc/Hz@频偏10kHz ≤-110dBc/Hz@频偏100kHz ≤-118dBc/Hz@频偏1MHz ≤-129dBc/Hz@频偏10MHz |
显示平均噪声电平 （输入端接50Ω负载，0dB输入衰减，均值检波，视频类型对数，RBW归一化到1Hz，20℃～30℃） | 前置放大器关闭： ≤-140dBm（2MHz～3GHz），≤-138dBm（3GHz～9GHz） 前置放大器打开： ≤-160dBm（2MHz～3GHz），≤-157dBm（3GHz～9GHz） |
剩余响应 （射频输入匹配，0dB衰减） | 例外频率：3150MHz 前置放大器关：≤-82dBm（10MHz～9GHz） 前置放大器开：≤-95dBm（10MHz～9GHz） |
二次谐波失真 （衰减0dB，-30dBm输入） | ≤-65dBc （50MHz~2GHz） ≤-70dBc（2GHz～4.5GHz） |
三阶交调失真 （-15dBm双音信号，100kHz间隔，0dB衰减，前放关） | ≥+10dBm（50MHz~5.2GHz） ≥+12dBm（5.2GHz~9GHz） |
总电平不确定度 （输入信号0dBm~-50dBm，所有设置为自动耦合，20℃～30℃，30分钟预热） | ±1.30dB（10MHz～9GHz） |
输入衰减器 | 衰减范围0dB～30dB，5dB步进 |
最大安全输入电平 （连续波输入，≥10dB衰减，前置放大器关） | +27dBm，典型值 |
参考电平 | 范围：-150dBm～+30dBm 转换误差：±1.20dB（参考电平0dBm~-60dBm） |
外形尺寸 | 314mm（宽）×217mm（高）×91mm（深）（不含侧提带、后支撑等） |
重量（不含电池） | ≤4.6kg |
工作温度 | -10℃～+50℃（其中电池工作温度为0℃～+45℃） |
贮存温度 | -40℃～+70℃（其中电池存储温度为-20℃～+60℃） |
电磁兼容性 | 符合GJB 3947A-2009中 3.9.1的要求 |
电源输入形式 | 交流电源适配器：输入220V（1±10％），50Hz（1±5％） 输出15VDC，4A 锂离子电池：10.8V |
电池供电时间 | 2h（典型值） |
整机功耗（不对电池充电） | ≤40W |
测试端口 | 射频输入：N型阴转接器 |
其他接口 | 10MHz参考输入/输出：BNC（阴） 外触发输入：BNC（阴） 中频输出：BNC（阴） GPS天线输入：BNC（阴） |
