产品简介
Ceyear 4025频谱分析仪系列化产品频率测量范围覆盖9kHz~54GHz，主要用于外场无线通信设备的安装调试、维护保障及干扰排查等场合，具有体积小、重量轻、环境适应性强、供电灵活、操控方便等特点。
4025系列频谱分析仪具有40MHz或120MHz带宽实时频谱分析、干扰分析、信道扫描、场强测量、USB连续波与峰值功率测量、模拟解调分析、IQ分析、定向分析等多种测量功能模式，以及通道功率、占用带宽、邻道功率、频谱发射模板、载噪比、谐波失真、杂散发射模板、室内/室外地图覆盖等智能测量功能，支持LAN、USB、MicroSD卡、Wi-Fi无线通信等接口。整机采用10.1寸电容触摸屏，支持标记拖动、频率与幅度拖动缩放等功能，产品可应用于移动通信、卫星通信、微波通信设备的现场调试与安装维护、干扰源测向与地图定位、瞬态时变信号测试等领域。
主要特点
频率覆盖范围：9kHz~54GHz，低频可扩展至5kHz，标配全频段前置放大器；
射频性能指标
显示平均噪声电平： ≤-165dBm/Hz（2MHz~2GHz，前置放大器开，4025A/B/D典型值）
≤-163dBm/Hz（2MHz~2GHz，前置放大器开，4025E/G/K典型值）
单边带相位噪声：≤-113dBc/Hz@100kHz频偏@1GHz载波（典型值）
≤-108dBc/Hz@100kHz频偏@10GHz载波（典型值）
三阶交调失真：+16dBm@900MHz（典型值）
总电平不确定度：±1.0dB（典型值）
扫描速度快
扫描时间<33ms（扫宽20GHz，分辨率带宽3MHz）
扫描时间＜4s（扫宽1GHz，分辨率带宽1kHz，快速FFT扫描方式）
多种测量功能模式：频谱分析、干扰分析（瀑布图、RSSI）、信道扫描、场强测量、USB连续波功率测量、USB峰值功率测量、模拟解调分析（AM、FM、PM）、定向分析、40MHz/120MHz带宽实时频谱分析（支持数字余辉频谱和瀑布图显示）、2G/4G/5G解调分析、IQ分析、时间门扫描等；
多种智能测量功能：通道功率、占用带宽、邻道功率、频谱发射模板、载噪比、谐波失真、杂散发射模板、室内/室外地图覆盖等，支持GPS/北斗定位及对机内晶振的频率驯服校准功能，GPS锁定校准后的频率参考精度典型值可达到±10ppb；
多样的辅助测试接口及数字接口：10MHz 参考输入输出、GPS/北斗天线、零扫宽中频输出、Wi-Fi无线通信接口、LAN、USB、MicroSD卡等；
方便快捷的用户操作体验：10.1寸液晶及电容触摸屏，具有6个独立标记，支持标记拖动、频率/幅度参数拖动与缩放功能，支持信号跟踪与峰值跟踪，支持峰值列表功能，具有3条显示迹线、6种检波方式（标准、正峰值、负峰值、取样、均值、均方根）；
良好的外场使用性：环境适应性强，工作温度-20℃~55℃，贮存温度-50℃~70℃；重量轻，整机含电池重量约3.5kg~3.8kg（因型号而异）；支持默认、户外和夜视三种显示模式；内置大容量锂离子电池，典型续航时间3~4小时；
可配置多种外场测试附件选件，如USB连续波功率探头、USB峰值功率探头、全向天线、定向天线、电子罗盘、EMI近场探头、车载充电器、电池座充等。

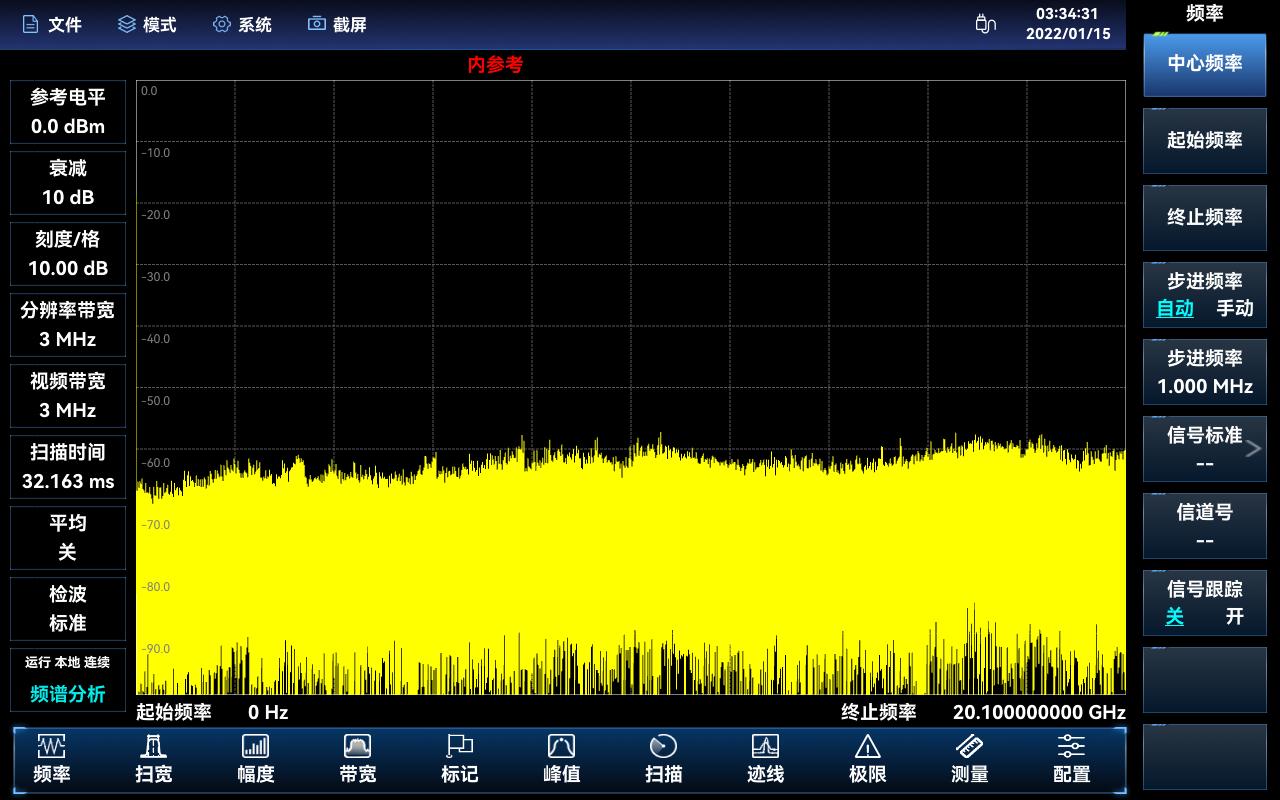

丰富的测量功能模式及选件-频谱分析
4025系列频谱分析仪标配通道功率、占用带宽、邻道功率、频谱发射模板、载噪比、音频解调、谐波失真、频谱发射模板、多载波邻道功率、三阶交调等测试功能，具有测试灵敏度高、扫描速度快、动态范围大、相位噪声指标好等特点。4025系列频谱分析仪内置多种预定义的信号标准可直接调用，支持噪声标记和频率计数器功能，可同时显示3条迹线，并且具有标准、正峰值、负峰值、取样、均值和均方根等不同的检波方式，支持信号跟踪和峰值跟踪功能，具有峰值列表功能。

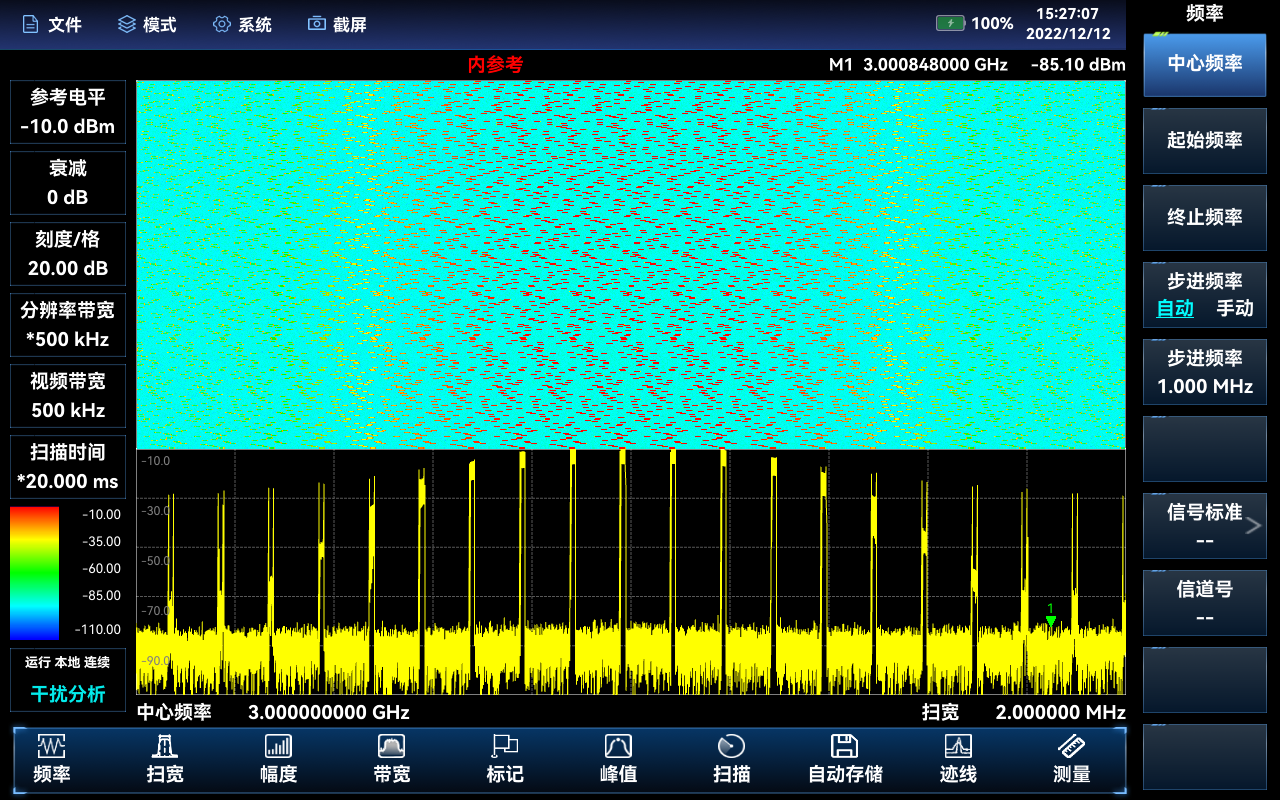

丰富的测量功能模式及选件-干扰分析（选件）
干扰分析选件具有频谱测量、瀑布图和RSSI测量功能，其中瀑布图使用频率-幅度-时间三维的显示方式，可以方便的观测周期性或者间断的信号，在瀑布图中显示颜色的不同反应信号幅度的强弱，RSSI（接收信号强度指示）主要用于测量一个点频信号在一个时间段内的强度变化情况，瀑布图和RSSI测量均支持信号的自动存储功能。

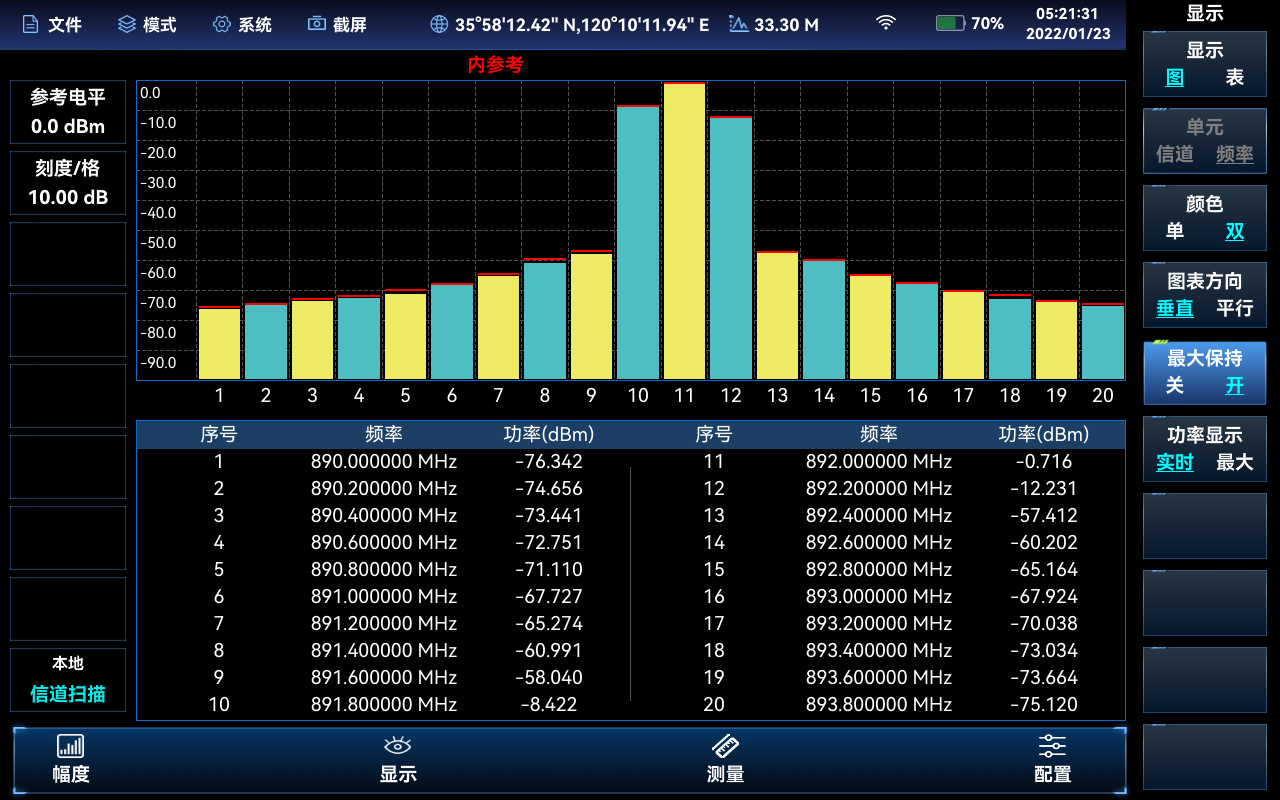

丰富的测量功能模式及选件-信道扫描（选件）
信道扫描测量模式提供对多个信道的信号功率的测量。信号功率以条形图的形式或是列表的形式来显示，最多可测量20个信道的信号功率。依据设置信道的方式分为三种测量方式：信道扫描、频率扫描、列表扫描，三种测量方式均可设置信道的带宽和信道的数量。

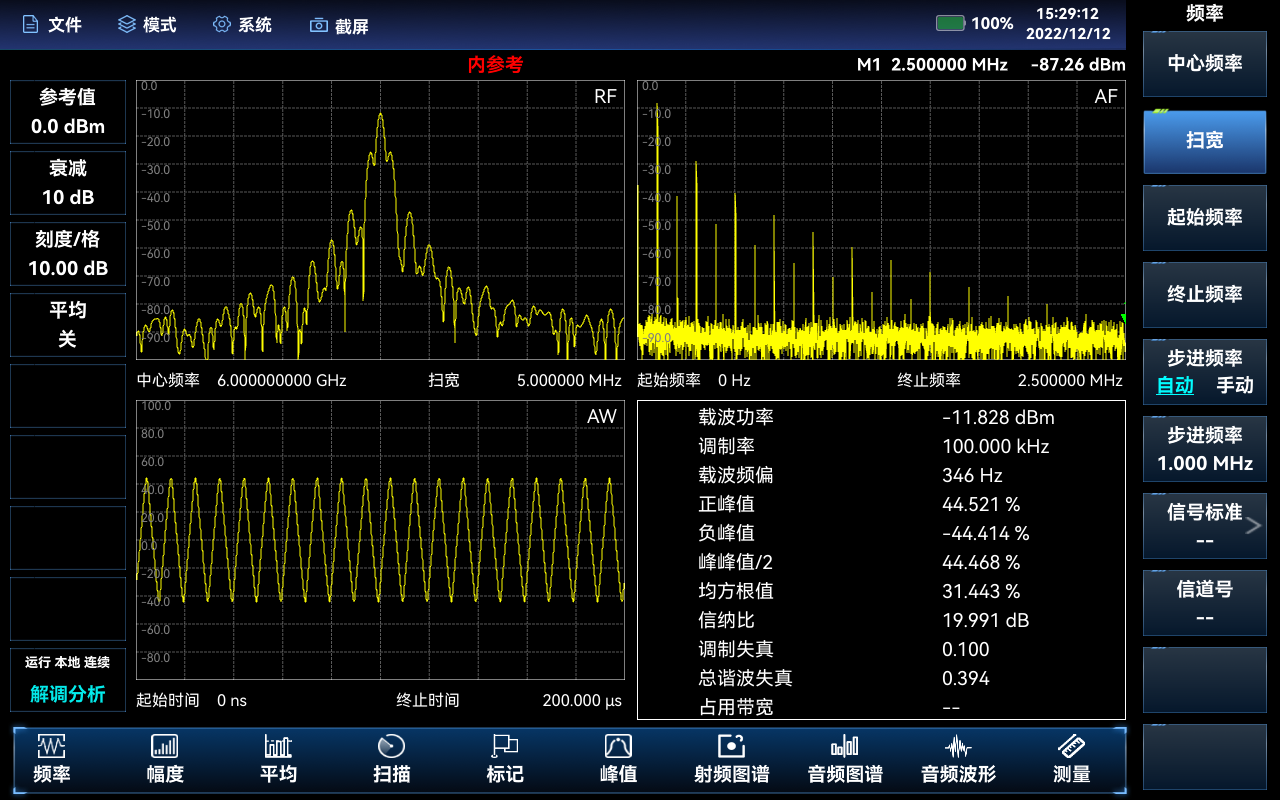

丰富的测量功能模式及选件-模拟解调分析（选件）
解调分析测量模式提供对AM、FM、PM调制信号图谱的显示和相关参数的分析。主要的图谱和相关参数的测量如下所示：
射频图谱：类似于频谱分析模式，显示调制信号的频谱图，可进行占用带宽的测量。
音频图谱：显示解调后的音频信号的频谱图。
音频波形：显示解调后的音频信号在时域的波形。
参数分析：可对调制信号的载波功率、调制率、载波频偏、调制深度（AM）、调制频偏（FM）、调制相偏（PM）、信纳比、调制失真、总谐波失真等参数进行测量分析。
丰富的测量功能模式及选件-USB功率测量（选件）
USB功率测量功能通过外接电科思仪87230/87231/87232/87233系列外置USB功率探头，可以测量最高到40GHz的连续波信号功率。

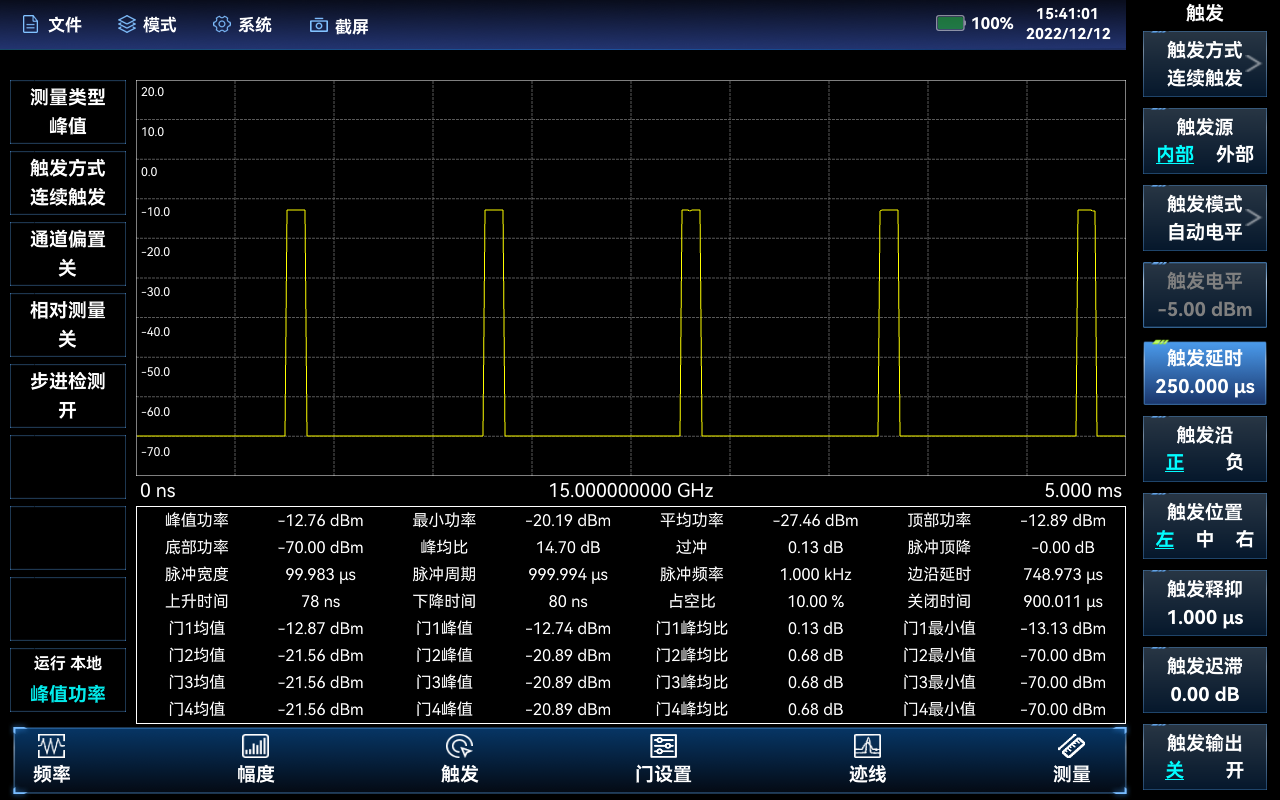

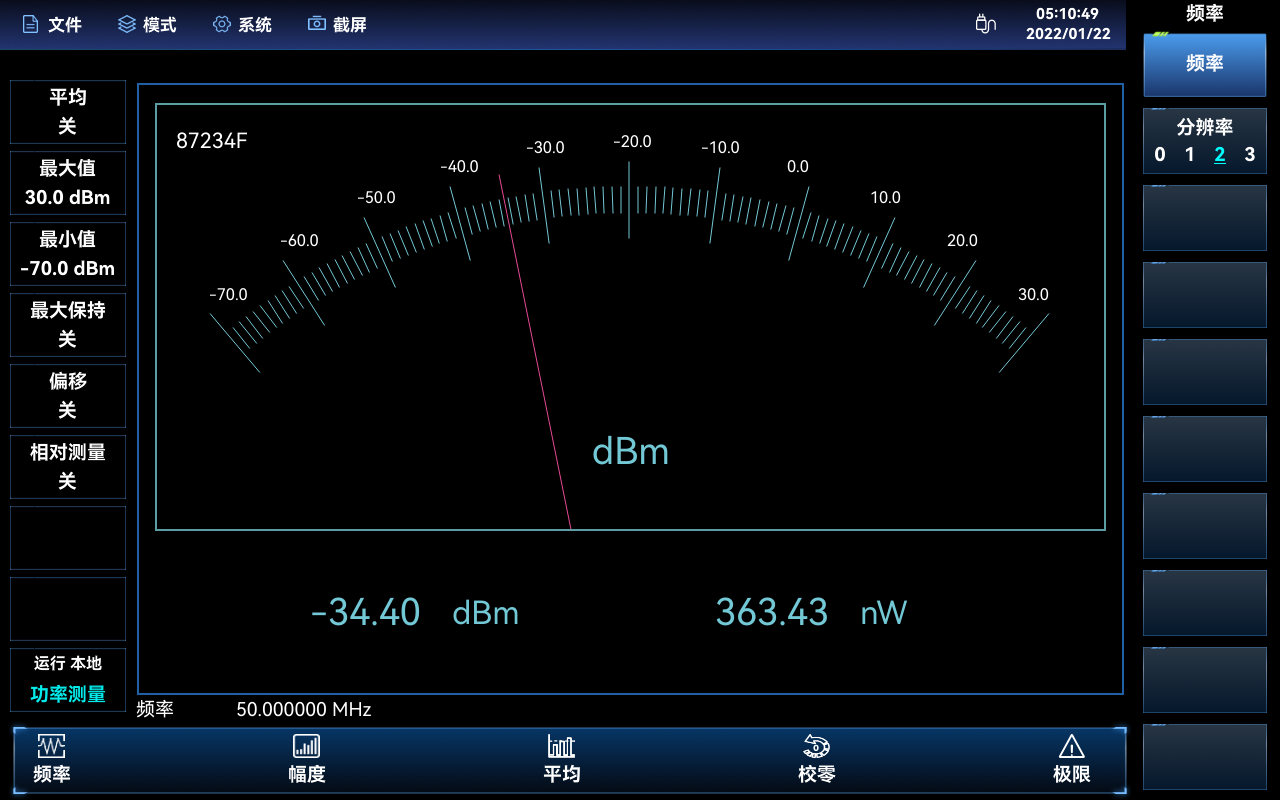

丰富的测量功能模式及选件-USB峰值功率测量(选件)
通过USB接口外接电科思仪的87234D/E/F/L USB峰值功率探头，可以测试高达67GHz的射频/微波信号，实现大动态范围的的脉冲功率测量。

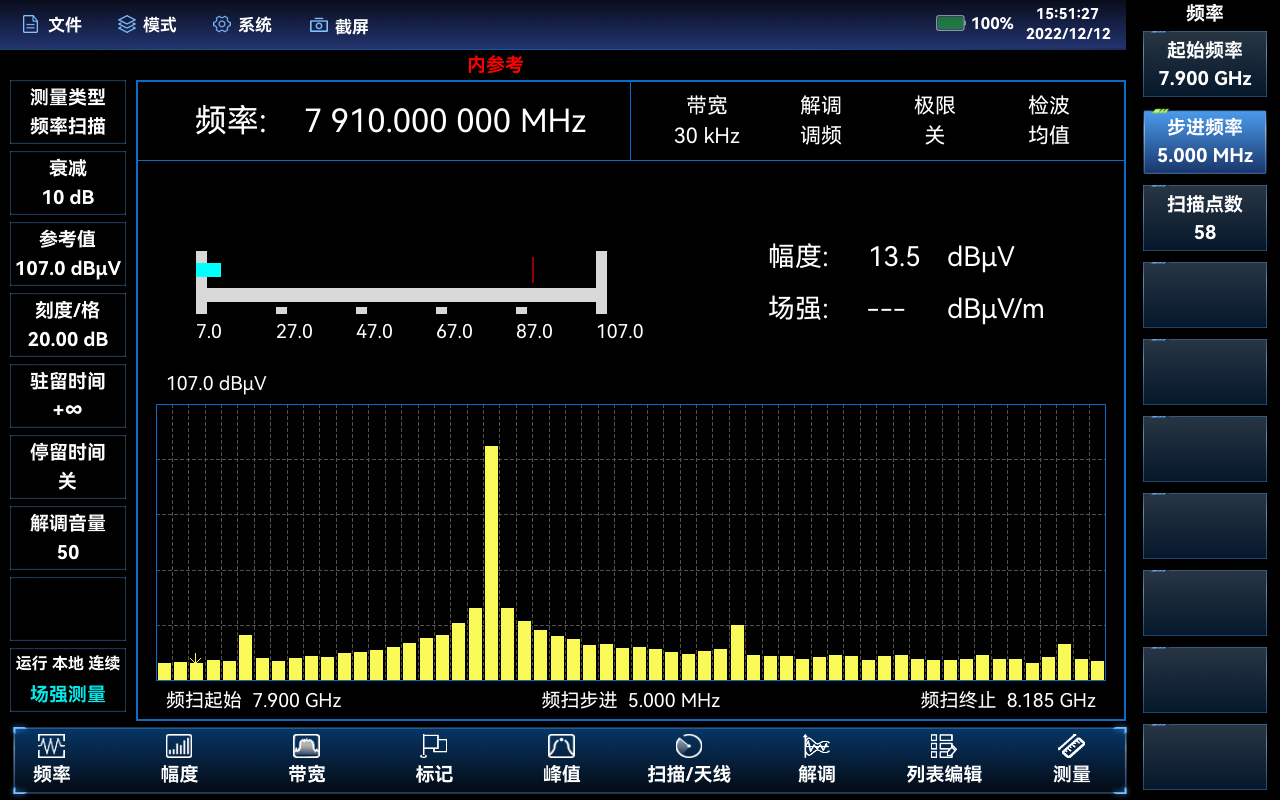

丰富的测量功能模式及选件-场强测量(选件)
4025系列频谱分析仪配合便携式天线可进行场强测量，用于空间电磁环境监测和无线电管理。支持用户直接调用天线文件或自定义天线因子。场强测量可以分为点频测量，频率扫描测量以及列表扫描测量三种模式。其中点频测量通过设置点频频率来观察当前点的频偏以及幅度值和场强值；频率扫描测量通过设置起始频率、步进频率以及扫描点数来观察一段频率范围内的幅度值和场强值变化情况；列表扫描测量通过调用预先编辑或保存的列表来观察列表频率点的幅度值和场强值。

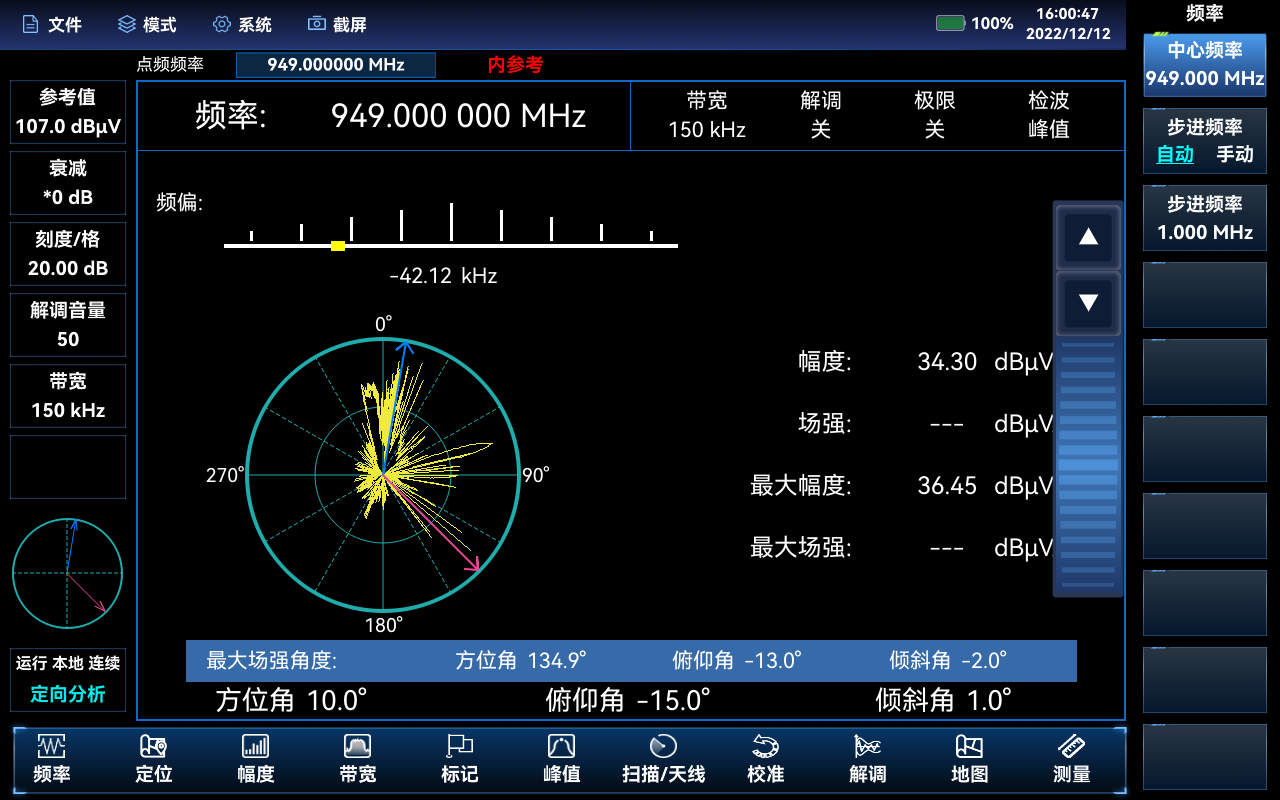

丰富的测量功能模式及选件-定向分析（选件）
定向分析选件需配备定向天线、电子罗盘和GPS/北斗等选件，实现干扰信号的直接查找、水平扫描测向和地图交叉定位功能。当选配ZE9080系列天线及手持柄时，由于其内置电子罗盘，可不必单独配置。

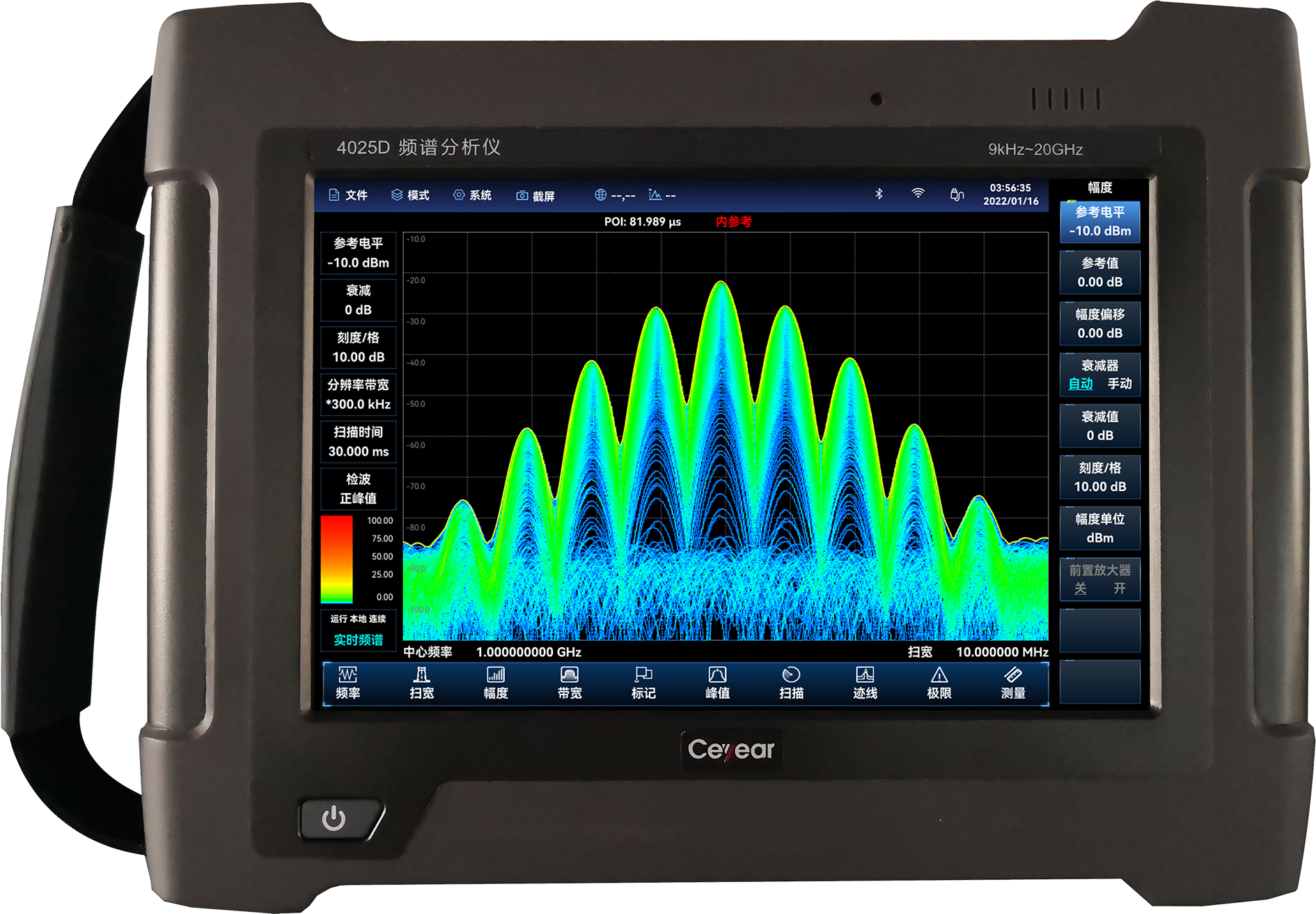

丰富的测量功能模式及选件-40MHz带宽实时频谱分析（选件）
实时频谱分析功能主要用于对瞬态时变信号、突发信号的捕获和分析，实时分析带宽支持40MHz或120MHz，可实现瞬态信号数字余辉和瀑布图测量功能。

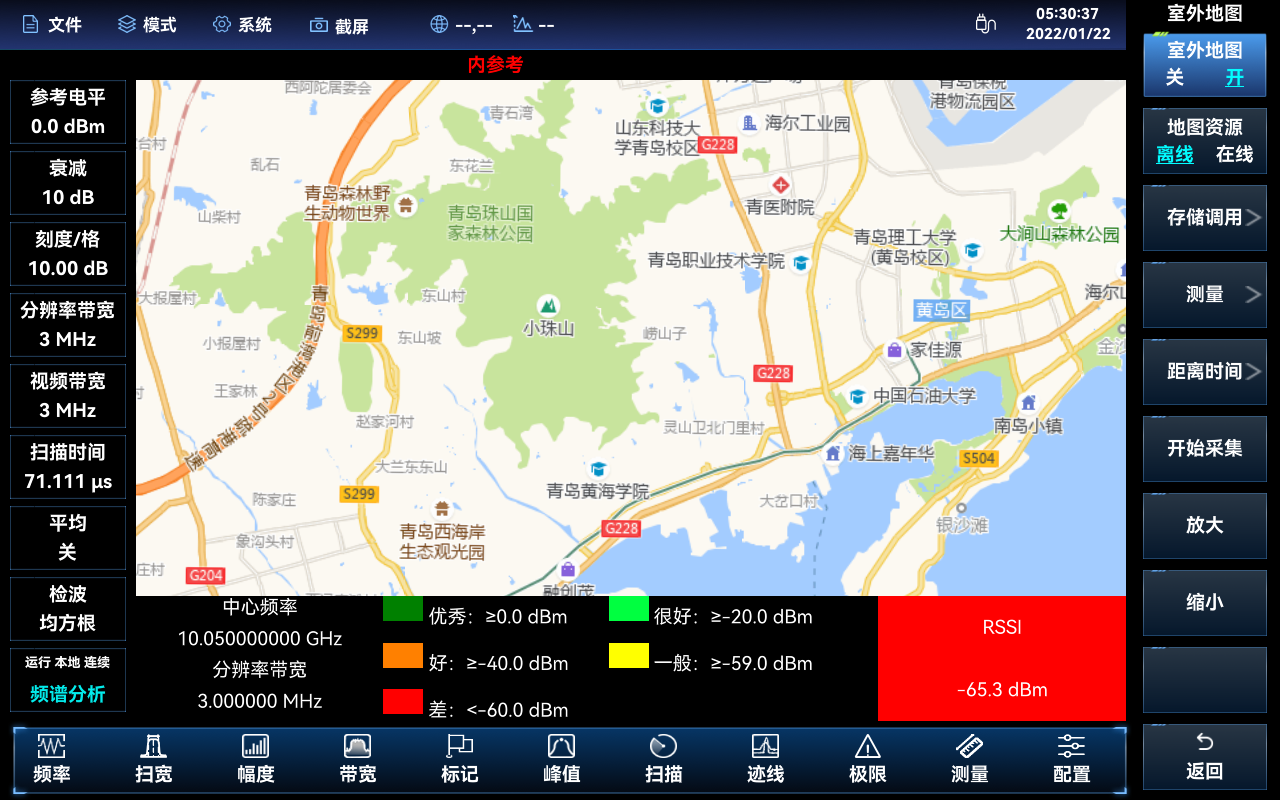

丰富的测量功能模式及选件-室外地图（选件）
室外地图选件是在频谱分析模式下的一项测量功能，可做干扰信号的RSSI测试和邻道功率比测试，并可依据时间或距离实时将测试结果标注在地图上。地图上标注的测试结果可保存到仪器，供后续调用查看。

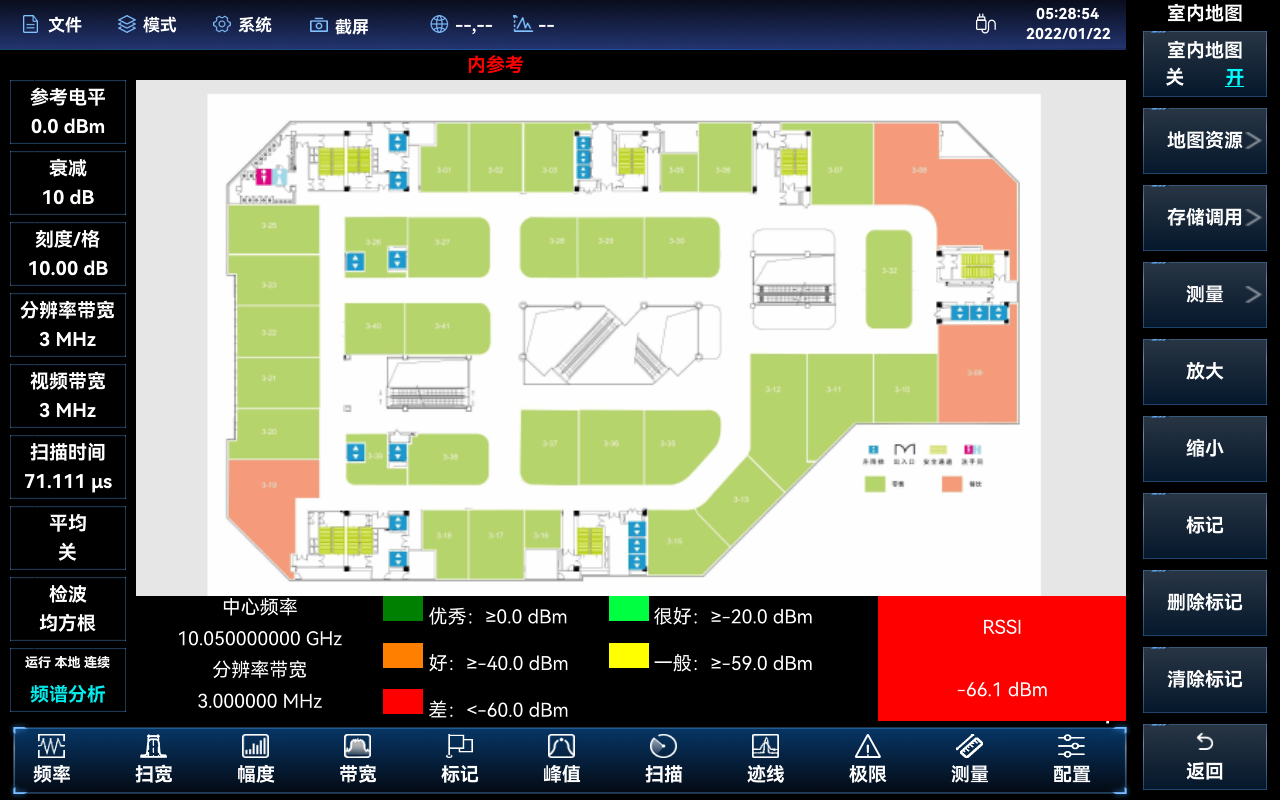

丰富的测量功能模式及选件-室内地图（选件）
室内地图选件可做RSSI测试和邻道功率比测试，由于室内无法收到GPS信号，因此用户需手动移动位置并将测试结果标注在地图上。地图上标注的测试结果可保存到仪器，方便以后调用查看。用户可以通过专用软件（随选件赠送）将图片格式的平面图转为瓦片图存储至仪器。

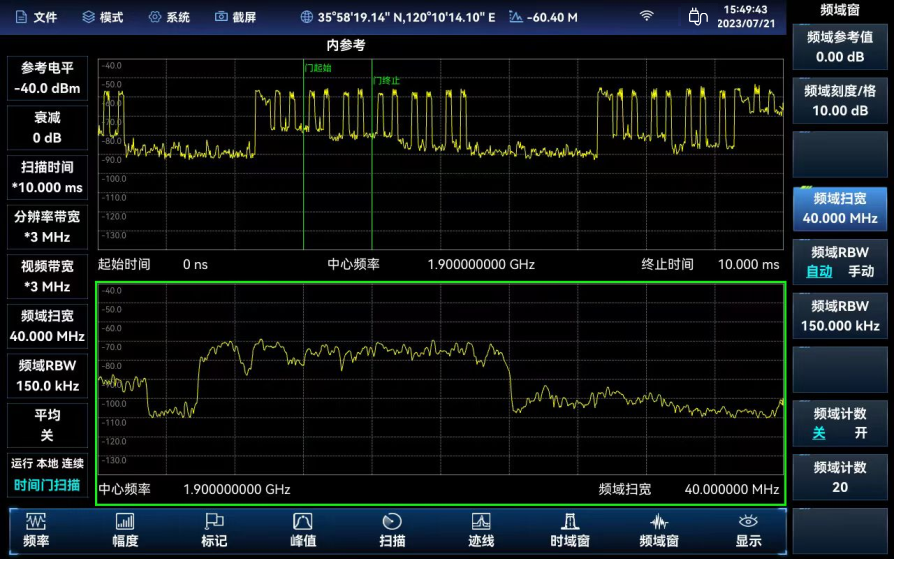

丰富的测量功能模式及选件-时间门功能（选件）
时间门扫描功能用于对时分信号进行干扰排查，时间门扫描功能分为时域窗口和频域窗口，时域窗口中可以通过设置【门延迟】和【门宽度】选取特定时间段的信号，选取信号的频域结果会在频域窗口中显示，时间门扫描模式是零扫宽状态，搭配各种参数设置可从时域上区分TDD信号中的上行帧和下行帧，通过设置【门延迟】和【门宽度】可以将上行信号选取出来，从而达到“过滤”下行信号的效果（下行信号会对干扰信号查找带来影响）。

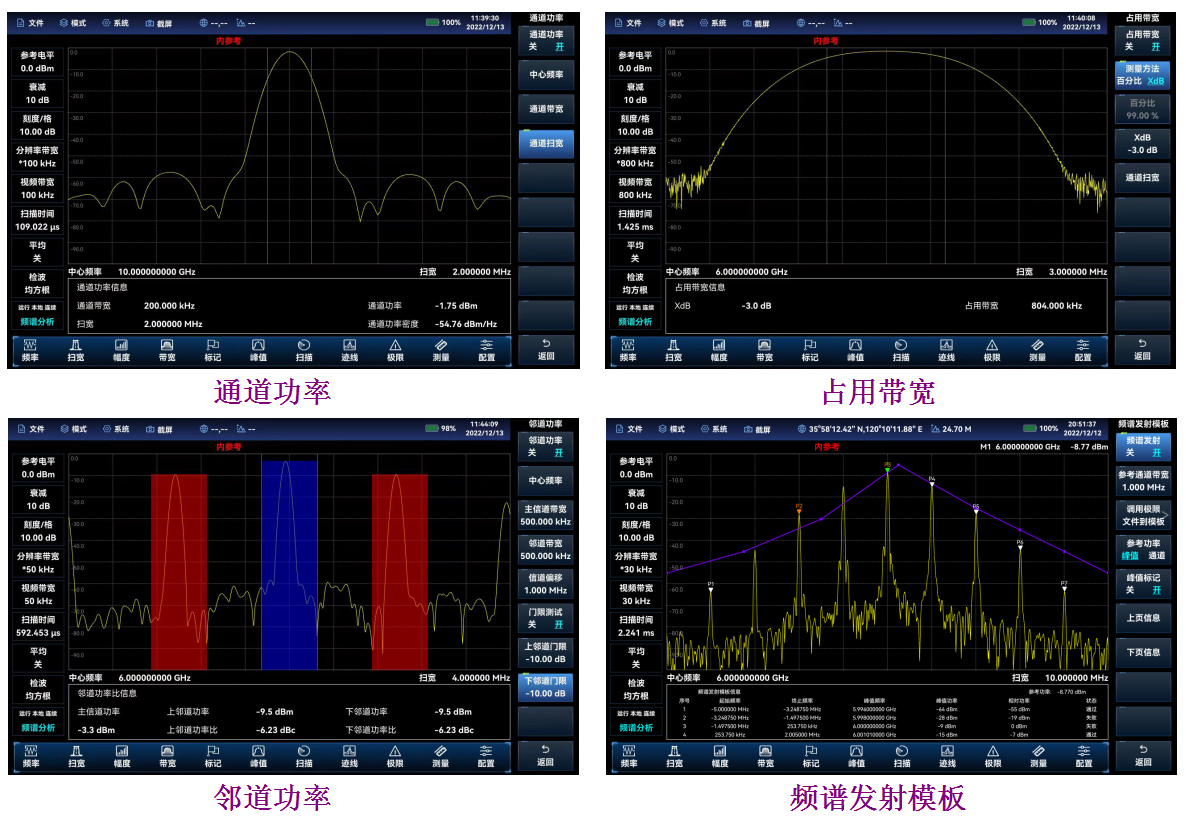

全面的智能测量功能
通道功率
占用带宽
邻道功率
频谱发射模板

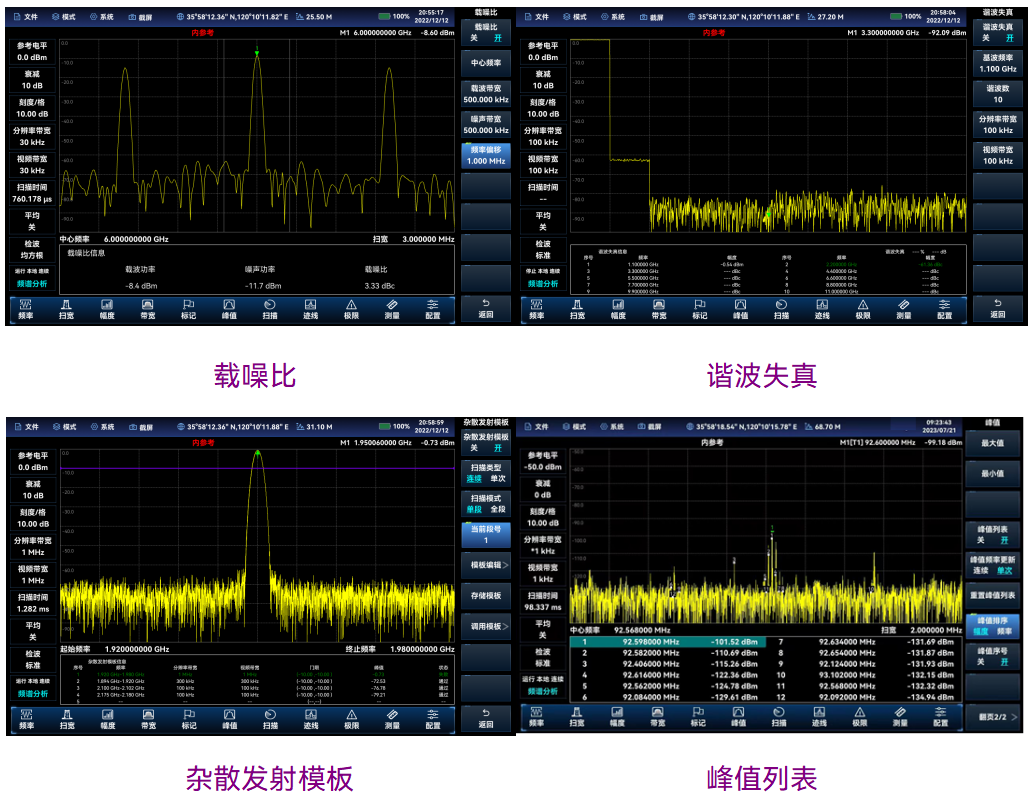

全面的智能测量功能
载噪比
谐波失真
杂散发射模板
峰值列表
产品参数
型号 | 4025A：9kHz~6GHz 4025B：9kHz~9GHz 4025D：9kHz~20GHz 4025E：9kHz~26.5GHz 4025G：9kHz~44GHz 4025K：9kHz~54GHz |
频率参考准确度 | 标称频率：10MHz 老化率：±0.5ppm/年 初始校准准确度：±0.3ppm 温度稳定度：±0.1ppm（-20℃～+55℃，相对于25℃±10℃） 频率参考准确度=±（至上次校准日期×老化率+温度稳定度+校准准确度） 注：默认至上次校准时间为1年，该指标由晶振生产厂家保证 |
频率读出准确度 | ±（频率读数×频率参考准确度+1%×扫宽+10%×分辨率带宽） |
扫频宽度 | 范围： 0Hz（零扫宽），10Hz~对应型号频率范围上限 准确度： ±1.0% |
扫描时间 | 范围： 1μs~6000s（零扫宽） 准确度： ±1.0%（零扫宽） |
分辨率带宽 | 带宽范围： 1Hz~20MHz（以1-2-3-5-8步进） |
视频带宽 | 带宽范围： 1Hz~20MHz（以1-2-3-5-8步进） |
边带噪声 （载波1GHz，+15℃∼+35℃） | ≤-108dBc/Hz@10kHz，≤-110dBc/Hz@100kHz ≤-118dBc/Hz@1MHz，≤-129dBc/Hz@10MHz |
显示平均噪声电平 （输入端接50Ω负载，0dB输入衰减，均值检波，分辨率带宽归一化到1Hz，+15℃∼+35℃） | 4025A/B/D： 前置放大器打开： ≤-161dBm（2MHz~2.4GHz），≤-160dBm（2.4GHz~6GHz）， ≤-159dBm（6GHz~9GHz）， ≤-158dBm（9GHz~14GHz）， ≤-156dBm（14GHz~20GHz） 前置放大器关闭： ≤-142dBm（2MHz~2.4GHz），≤-141dBm（2.4GHz~6GHz）， ≤-140dBm（6GHz~9GHz）， ≤-138dBm（9GHz~14GHz）， ≤-138dBm（14GHz~20GHz） |
4025E/G/K： 前置放大器打开： ≤-159dBm（2MHz~9GHz）， ≤-156dBm（9GHz~14GHz）， ≤-154dBm（14GHz~21GHz），≤-154dBm（21GHz~32GHz）， ≤-152dBm（32GHz~40GHz），≤-148dBm（40GHz~44GHz）， ≤-145dBm（44GHz~50GHz），≤-140dBm（50GHz~54GHz） 前置放大器关闭： ≤-140dBm（2MHz~6GHz）， ≤-138dBm（6GHz~9GHz）， ≤-136dBm（9GHz~14GHz），≤-136dBm（14GHz~21GHz）， ≤-135dBm（21GHz~32GHz），≤-133dBm（32GHz~40GHz）， ≤-130dBm（40GHz~44GHz），≤-126dBm（44GHz~50GHz）， ≤-123dBm（50GHz~54GHz） |
二次谐波失真 （衰减0dB，-30dBm输入，前置放大器关闭） | ≤-70dBc（50MHz~27GHz） |
三阶交调失真 （-15dBm双音信号，100kHz间隔，0dB衰减，前置放大器关） | ≥+13dBm（50MHz~54GHz） |
镜像、多重与带外响应 （-10dBm混频器电平） | <-65dBc（10MHz~7.5GHz），<-60dBc（7.5GHz~10.5GHz）， <-65dBc（10.5GHz~54GHz） |
剩余响应 （射频输入端接50Ω负载，0dB输入衰减） | 前置放大器打开： ≤-110dBm（10MHz~3GHz），≤-105dBm（3GHz~9GHz）， ≤-103dBm（9GHz~12GHz），≤-100dBm（12GHz~20GHz）， ≤-95dBm（20GHz~54GHz） 前置放大器关闭： ≤-90dBm（10MHz~20GHz），≤-85dBm（20GHz～54GHz） |
参考电平 | 范围：对数刻度-150dBm~+30dBm 转换误差：±0.50dB（参考电平0dBm~-60dBm） |
总电平不确定度 (工作温度15℃~35℃，衰减10dB，0dBm~-50dBm输入，前置放大器关闭，分辨率带宽1kHz，其他参数自动) | 4025D： ±1.30dB（10MHz~20GHz） |
4025A/B/E/G/K： ±1.00dB（10MHz～20GHz） ±1.40dB（20GHz～44GHz） ±1.80dB（44GHz～54GHz） |
输入衰减器 | 衰减范围0~30dB，2dB步进 |
最大安全输入电平 （连续波，≥10dB衰减，前置放大器关） | 4025A/B/D：+27dBm连续波（输入频率≥50MHz） 4025E/G/K：﹢25dBm连续波（输入频率≥50MHz） |
显示刻度 | 对数刻度：0.1~10dB每格，最小0.1dB步进（10格显示） 刻度单位：V、A、W、dBm、dBW、dBV、dBmV、dBμV、dBA、dBmA、dBμA |
检波方式 | 标准、正峰值、负峰值、取样、均值、均方根 |
外形尺寸 | 316.5mm（宽）×236.5mm（高）×75mm（深）（不含侧提带、面板连接器及接口塞，后支架闭合） |
重量 | 4025A/B/D：典型值3.0kg（不含内置电池），3.5kg（含内置电池） 4025E/G/K：典型值3.3kg（不含内置电池），3.8kg（含内置电池） |
工作温度 | -20℃~+55℃（电池放电温度-20℃~+55℃，充电温度+10℃~+45℃） |
贮存温度 | -50℃~+70℃（其中电池的贮存温度-20℃~+50℃，贮存时间＜1个月） |
电磁兼容性 | 符合GJB 3947A-2009的3.9.1项相关要求 |
电源输入形式 | 交流电源适配器：输入电压220V（1±10％），50Hz（1±5％） 输出电压19VDC，4.7A 内置锂离子电池：标称电压10.8V |
整机功耗 | 4025A/B/D：典型值22W~28W（频谱分析模式，不含对电池充电） 4025E/G/K：典型值26W~33W（频谱分析模式，不含对电池充电） |
电池供电续航时间 | 4025A/B/D：典型值4h 4025E/G/K：典型值3h |
测试端口 | 4025A/B/D射频输入：N型阴转接器 4025E射频输入：3.5mm阳转接器 4025G/K射频输入：2.4mm阳转接器 |
其他接口 | 10MHz参考输入/输出：SMA阴 外触发输入接口：SMA阴 GPS天线接口：SMA阴（选件） 中频输出接口：SMA阴（选件） Wi-Fi/4G天线接口：SMA阴（选件，其中4G天线输入接口为预留，暂不支持） |
通信及辅助接口 | USB接口：USB3.0 A型接口2个，USB2.0 TypeC型接口1个， USB3.0 B型接口1个（预留）。 LAN接口：标准RJ-45型。 耳机接口：标准3.5mm。 存储卡/SIM卡：Micro SD卡及SIM卡（预留4G选件用）插槽 |
