产品简介
R&S®NGL200 直流电源系列具有高精度和快速负载恢复时间，非常适用于严苛应用，例如：
- 电池测试
- 功耗测试
- 模拟电压降
- 为敏感设计供电
借助双象限架构，R&S®NGL200 可以用作源端和吸收端以模拟电池和负载。借助快速恢复功能，直流电源能够应对移动通信设备切换睡眠模式和发射模式时出现的快速负载变化。
主要特点
最大输出功率：120 W
每个通道的电压：0 V 至 20 V
每个通道的最大电流：6 A
负载恢复时间：< 30 µs

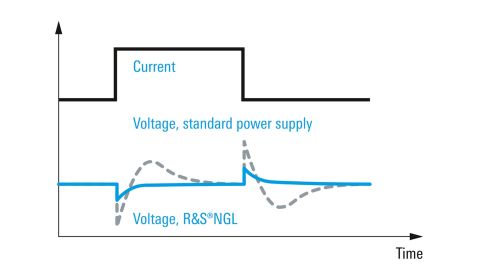

优化负载恢复时间
移动电话和 loT 设备等消费类电子设备在睡眠模式下仅需极小电流。但是，一旦这些设备切换到发射模式，电流就会突然增加。用于这些被测设备的电源必须能够应对电流从微安增加到安培的变化，并且不会产生电压降或过冲。即使在严苛的负载变化情况下，R&SINGL200 电源也能实现不足30us的快速负载恢复时间，非常适用于给 IoT 设备和其他使用电池的设备供电。
6½ 位分辨率
测量电压、电流和功率时，NGL200 电源系列的分辨率可达6位，非常适用于在待机模式下具有低功耗、在满载运行时具有高电流的设备的特性测量。涵盖整个测量范围，无需进行切换。这可以提高测量速度。在很多情况下，无需额外使用数字万用表。
最小纹波与噪声
高级电子电路通常非常复杂，并且对电源线干扰非常敏感。为敏感被测设备提供无干扰电压时，电源必须提供非常稳定的输出电压和电流。电源必须避免所有纹波和噪声。R&SNGL200 电源具有线性调节功能，适用于敏感被测设备。

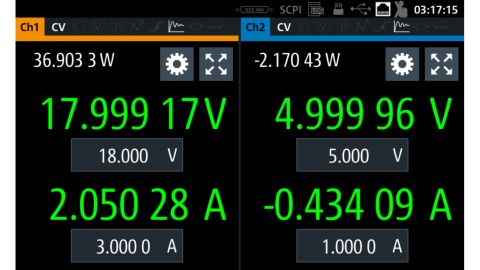

双象限操作
借助双象限架构，R&SINGL200 电源可以用作源端和吸收端以模拟电池或负载。电源可自动从源模式切换至吸收模式。一旦外部应用电压超过设置的标称电压，电流就会流入电源。电流读数为负显示出这一点。
产品参数
| 电气参数 |
| 输出通道数 | 1/2 |
| 总输出功率 | 最大 60 W/120 W |
| 每个通道的最大输出功率 | 60 W |
| 每个通道的输出电压 | 0 V 至 20 V |
| 每个通道的最大输出电流 | ≤ 6 V：6 A
> 6 V：3 A |
| 电压纹波与噪声（20 Hz 至 20 MHz） | < 500 µV (RMS)
< 2 mV（峰间）（测量值） |
| 电流纹波与噪声（20 Hz 至 20 MHz） | < 1 mA (RMS)（测量值） |
| 负载恢复时间（在设置电压的 ±20 mV 范围内，负载变化 10% 至 90%） | < 30 µs |
| 电压编程分辨率 | 1 mV |
| 电流编程分辨率 | 0.1 mA |
| 输出测量 |
| 电压回读分辨率 | 10 µV |
| 电流回读分辨率 | 10 µA |
| 电压回读精度 ±（输出的 % + 偏移量） | < 0.02% + 2 mV |
| 电流回读精度 ±（输出的 % + 偏移量） | < 0.05% + 250 µA |
| 特殊功能 |
| 测量功能 | 电压、电流、功率、能量 |
| 保护功能 | OVP、OCP、OPP、OTP |
| FuseLink 功能 | ● |
| 开机时保险丝延迟 | ● |
| 感应补偿功能 | ● |
| 吸收模式 | ● |
| 顺序输出 | ● |
| 触发输入/输出 | ● |
| 任意函数 | ● (QuickArb) |
| 模拟/调制接口 | - |
| 数据记录 | ●（标配） |
| 显示屏和接口 |

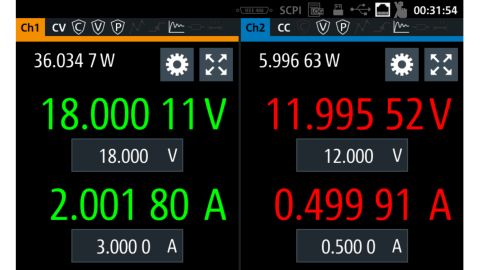

| 显示屏 | TFT 5" 800 像素 x 480 像素 WVGA 触摸屏 |

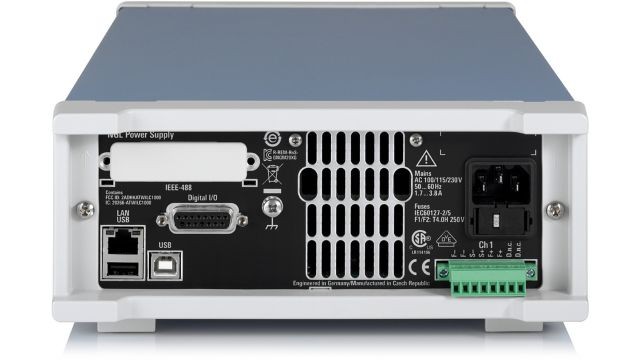

| 后面板连接 | 采用每通道 4 线连接器插头块 |
| 远程控制接口：标配 | USB、LAN |
| 远程控制接口：可选 | WLAN、IEEE-488 (GPIB) |
| 通用数据 |
| 尺寸（宽 × 高 × 深） | 222 mm × 97 mm × 436 mm |
| 重量 | 7.1 kg/7.3 kg |
| 机架安装 | R&S®HZN96 选件 |

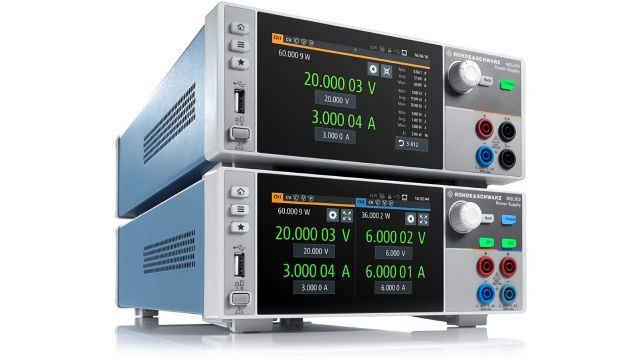

产品类型
型号 | 输出通道数 | 最大输出功率 | 每个通道的输出电压 | 每个通道的输出电流 |

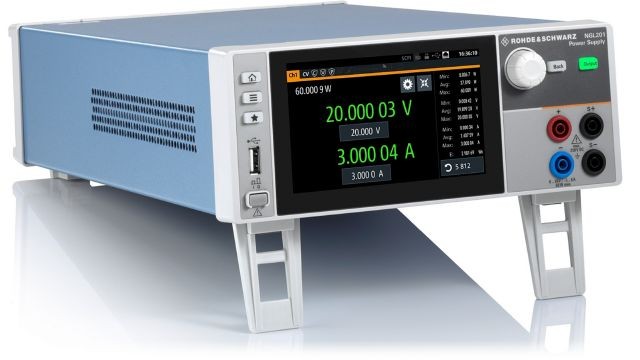

R&S®NGL201 | 1 | 60 W | 0 V 至 20 V | ≤ 6 V：0 A 至 6 A
> 6 V：0 A 至 3 A |

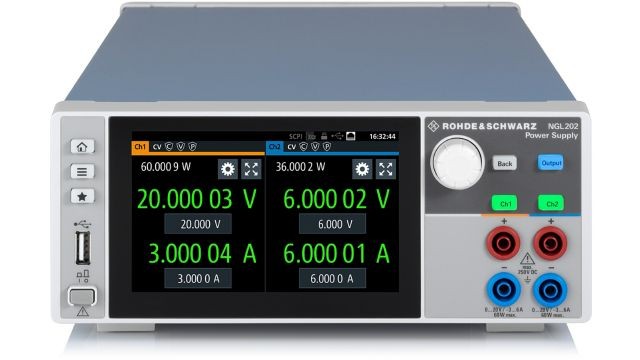

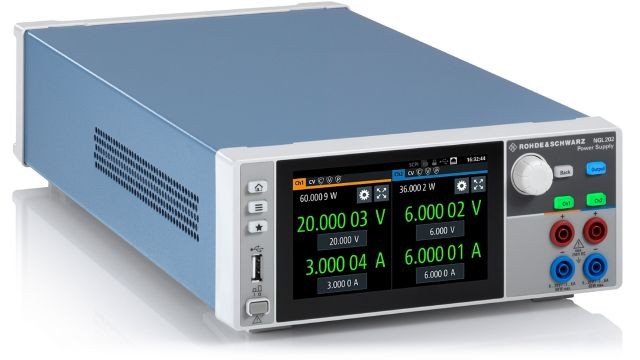

R&S®NGL202 | 2 | 120 W | 0 V 至 20 V | ≤ 6 V：0 A 至 6 A
> 6 V：0 A 至 3 A |
