产品简介

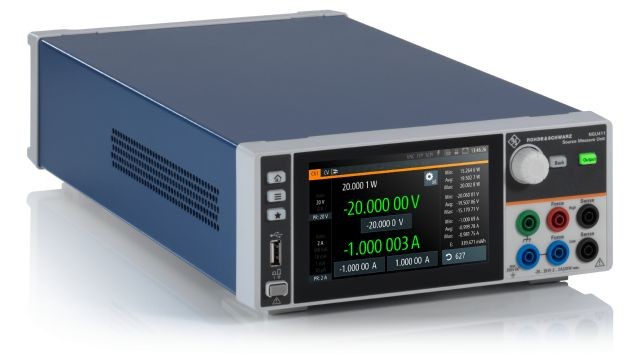

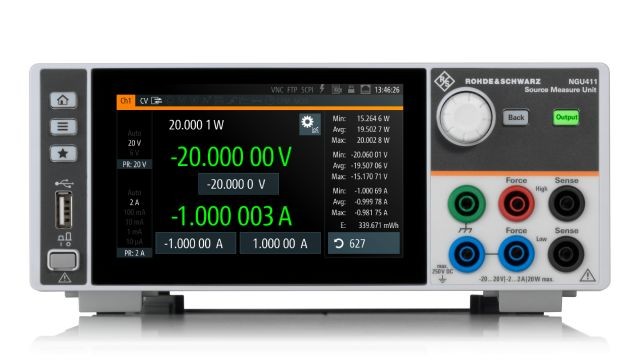

R&S®NGU 源测量单元 (SMU) 精度高、负载恢复时间快，适用于高要求条件下的应用，例如：
- 电池和功耗测试
- 为无线设备供电
- 模拟电压降
特殊的电流表设计使其能够同时准确测量从纳安到安培的耗用电流，无需进行多次测量。借助快速恢复功能，仪器能够应对移动通信设备从睡眠模式切换为发射模式时出现的快速负载变化。高速数据采集功能支持以 2 μs 分辨率检测每个细节。R&S®NGU 源测量单元采用双象限或四象限架构，可以用作源端和吸收端。
主要特点
双/四象限：用作源端和吸收端
高速数据采集（FastLog 功能）
电压优先和电流优先模式
高电容模式
在线产品配置程序使用直观且价格透明

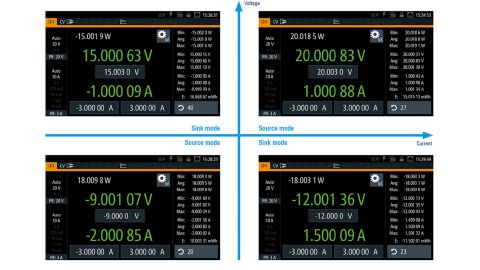

双/四象限:用作源端和吸收端
模拟电池或负载
借助双/四象限架构，源测量单元可以用作源端和吸收端以模拟电池或负载。一旦外部应用电压超过设置的标称电压，SMU 就会自动从源模式切换至吸收模式。借助四象限架构，R&SNGU401可以提供正负电压或电流，并可用作正极和负极源端或吸收端。

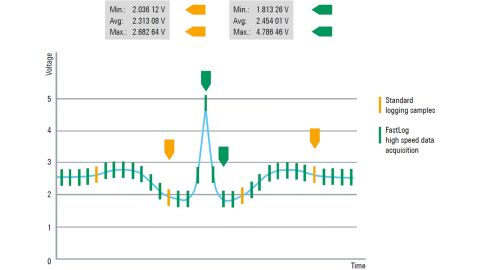

高速数据采集
FastLog 功能
R&S®NGU 源测量单元具备 FastLog 功能，可采集电压和电流测量结果。结果数据可存储在外部 USB 存储设备中，或通过 USB 或 LAN 传输至外部电脑。采集率高达 500 ksample/s，支持每2us 采集一次电压和
电流结果。

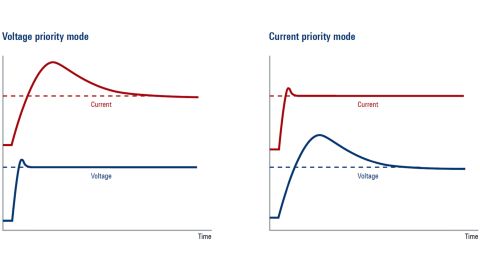

电压优先和电流优先模式
优化电压/电流调节
在电压优先模式下，快速电压调节可实现不足 30 us 的快速恢复时间。电流调节速度设计得较慢，以避免产生振荡。如果需要精确、快速地调节电流，R&SNGU 源测量单元可以采用电流优先模式。此模式针对快速电流调节进行了优化(负载恢复时间不足 50 us)，可执行 LED 测试等对短电流尖峰也非常敏感的任
务。
高电容模式
补偿电容
在典型的测量配置中，被测设备的输入端通常会有电容。通过引线连接电源，会导致引线和电容产生低通行为。在高电容模式下，R&S@NGU 源测量单元能够补偿电容并直接显示被测设备的电流。

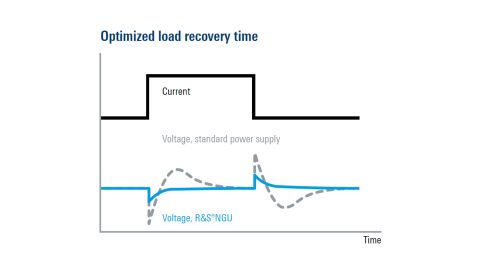

快速负载调节
应对快速负载变化
移动电话和 IoT 设备等消费类电子设备在睡眠模式下功耗低。但是，一旦这些设备切换到发射模式，电流就会突然增加。用于这些被测设备的电源必须能够应对从纳安到安培的负载变化，并且不会产生电压降或过冲。

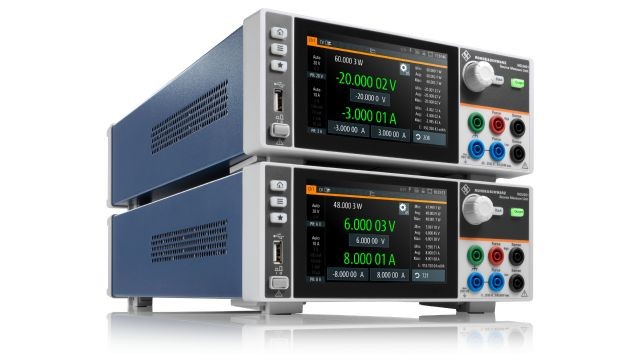

产品型号
型号 | 输出通道数 | 最大输出功率 | 每个通道的输出电压 | 每个通道的输出电流 |
R&S NGU201 | 1 | 60 W | 0 V 至 20 V | ≤ 6 V：8 A > 6 V：3 A |
R&S NGU401 | 1 | 60 W | -20 V 至 +20 V | ≤ 6 V：±8 A > 6 V：±3 A |
R&S NGU411 | 1 | 20 W | -20 V 至 +20 V | ≤ 10 V：±2 A > 10 V：±1 A |
