产品简介
R&S NGE100B 直流电源系列包含耐用、高性能和价格合理的仪器。该系列提供高效率、低纹波，并具有同类别直流电源中少有的多种实用功能。
R&S NGE100B 非常适用于：
-研发；
-教学；
-制造测试；
-维护与维修。
主要特点

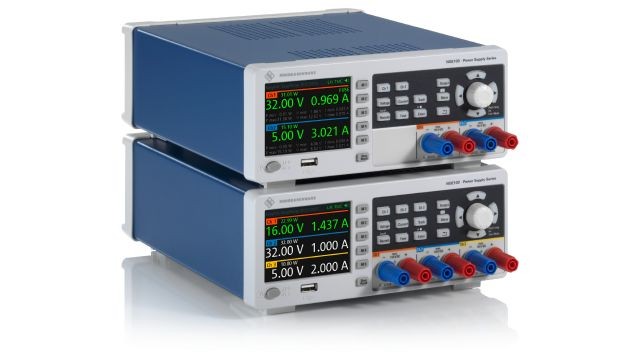

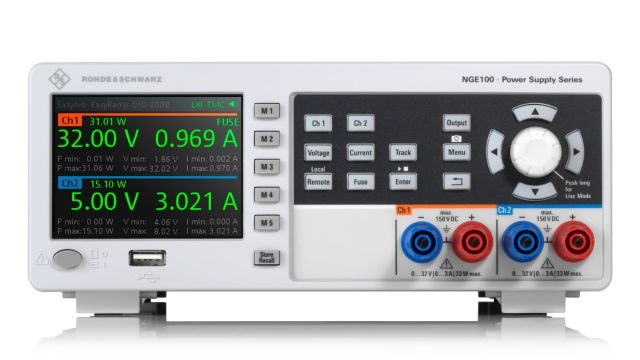

双通道 R&S®NGE102B 或三通道 R&S®NGE103B
R&S®NGE102B 的最大输出功率为 66 W，R&S®NGE103B 的最大输出功率为 100 W
每个通道的最大输出电压为 32 V
USB 接口 (VCP/TMC)，可选 LAN (LXI)，可选数字 I/O（4 位）
在线产品配置程序使用直观且价格透明

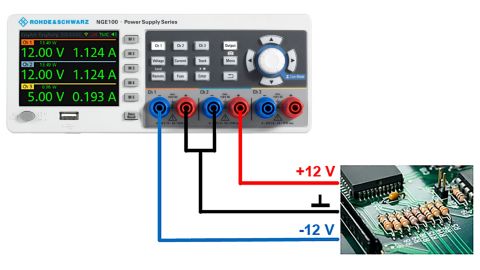

所有通道都采用电位隔离且不接地
每个通道的电路彼此完全隔离，且不连接机壳地。因此可以轻松组合运用多个通道，为需要 +12 V1-12V的双极电路提供电源，避免了复杂被测设备中的各种接地问题。

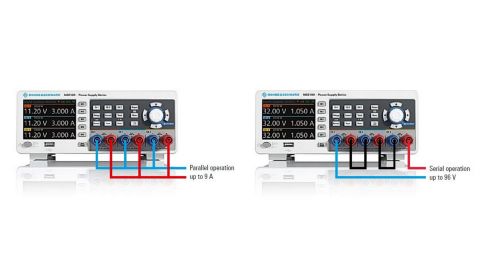

并联和串联操作
凭借各通道的供电等效性，可将其串联以提供更高电压。R&SNGE103B 的电压最高可达 96V，R&SINGE102B 的电压最高可达 64V。在并联模式中，可以组合通道以获得更高电流。结合两个通道时,电流最高可达6A。使用 R&SNGE103B 的所有三个通道时，最大电流甚至可以达到9A。

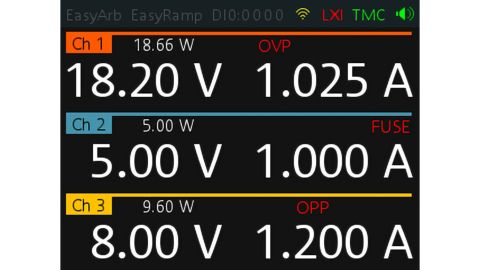

保护功能
针对每个通道，用户可以单独设置:
最大电流(电子保险丝，过电流保护(OCP))
最大电压(过电压保护，OVP)
最大功率(过功率保护，OPP)
如果达到(最大)限值，输出通道将自动关闭，并显示一条消息。过电流保护可以与其他通道相连(FuseLink 功能)。如果某通道超过最大电流强度，则该通道和所有链接的通道将关闭。

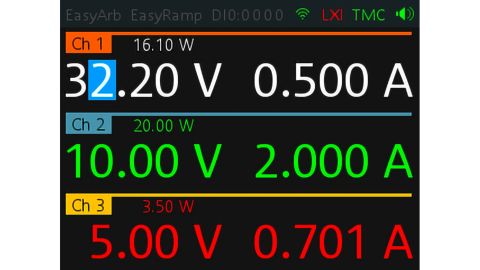

操作状态采用颜色编码
所有操作状态清楚显示在 3.5"QVGA 显示屏(320 像素x240 像素)上，包括输出功率和任何保护功能的状态。颜色指示不同的操作状态:
有源输出以恒定电压模式工作时以绿色显示，以恒定电流模式工作时以红色显示无源输出通道显示为白色。当通道处于设置模式时，所设置的数字以蓝色背景标记。

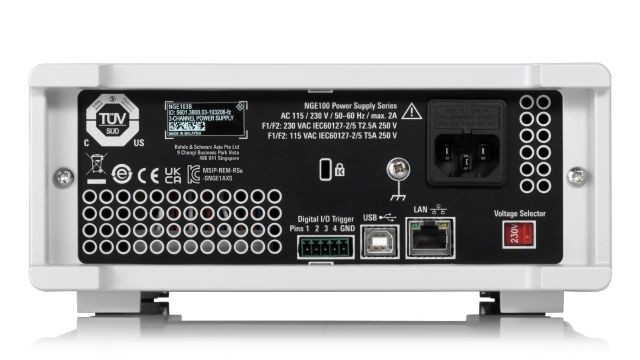

互联性能
前端连接器，配4mm 安全接线端子
USB 接口(虚拟 COM 端口和 TMC 类别)
带集成式 Web 服务器的 LAN 接囗(LXI)(R&S@NGE-K101 选件)
WLAN，在同类产品中罕有(R&SNGE-K102 选件)

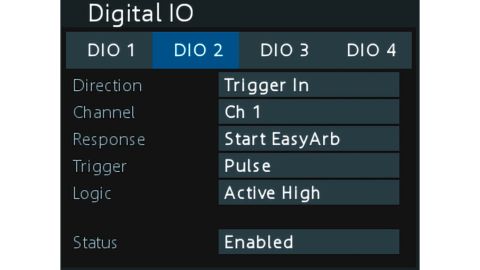

后端数字触发输入/输出(4位)(R&S@NGE-K103 选件)
产品参数
| 电气参数 |
| 输出通道数 | 2/3 |
| 总输出功率 | 最大 66 W/100 W |
| 每个通道的最大输出功率 | 33.6 W |
| 每个通道的输出电压 | 0 V 至 32 V |
| 每个通道的最大输出电流 | 3 A |
| 电压纹波与噪声（20 Hz 至 20 MHz） | 典型值 < 1.5 mV (RMS)
< 20 mV（峰间）（测量值） |
| 电流纹波与噪声（20 Hz 至 20 MHz） | < 2 mA (RMS)（测量值） |
| 负载恢复时间（在设置电压的 ±20 mV 范围内，负载变化 10% 至 90%） | < 200 µs（测量值） |
| 电压编程/回读分辨率 | 10 mV |
| 电流编程/回读分辨率 | 1 mA |
| 输出测量 |
| 电压回读分辨率 | 10 mV |
| 电流回读分辨率 | 1 mA |
| 电压回读精度 ±（输出的 % + 偏移量） | < 0.1% + 20 mV |
| 电流回读精度 ±（输出的 % + 偏移量） | < 0.1% + 5 mA |
| 特殊功能 |
| 测量功能 | 电压、电流、功率、能量 |
| 保护功能 | OVP、OCP、OPP、OTP |
| FuseLink 功能 | ● |
| 开机时保险丝延迟 | ● |
| 感应补偿功能 | - |
| 吸收模式 | - |
| 顺序输出 | - |
| 触发输入/输出 | - |
| 任意函数 | ● (EasyArb) |
| 模拟/调制接口 | - |
| 数据记录 | - |
| 显示屏和接口 |
| 显示屏 | 3.5" QVGA |
| 后面板连接 | - |
| 远程控制接口：标配 | USB |
| 远程控制接口：可选 | LAN |
| 通用数据 |
| 尺寸（宽 × 高 × 深） | 222 mm × 97 mm × 310 mm |
| 重量 | 4.9 kg/5.0 kg |
| 机架安装 | R&S®HZC95 选件 |
产品类型
型号 | 输出通道数 | 最大输出功率 | 每个通道的输出电压 | 每个通道的输出电流 |
R&S NGE102B | 2 | 66 W | 0 V 至 32 V | 0 A 至 3 A |
R&S NGE103B | 3 | 100W | 0 V 至 32 V | 0 A 至 3 A |
