产品简介
MT 6020以FPGA作为运算核心，能以1μs级的步长模拟受控对象，为电力与能源行业的用户创造安全便捷的实验测试环境，帮助快速验证控制算法、测试故障工况以及获取实验波形，三个步骤即可上手，大幅提高新产品技术预研、控制算法优化、产品迭代与后期测试的效率。

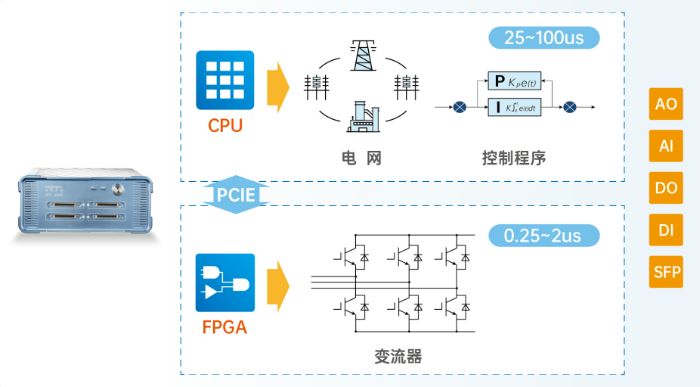

CPU+FPGA架构，实现us级仿真
先进硬件架构，结合自研小步长仿真软件，助力电力电子系统仿真研究。

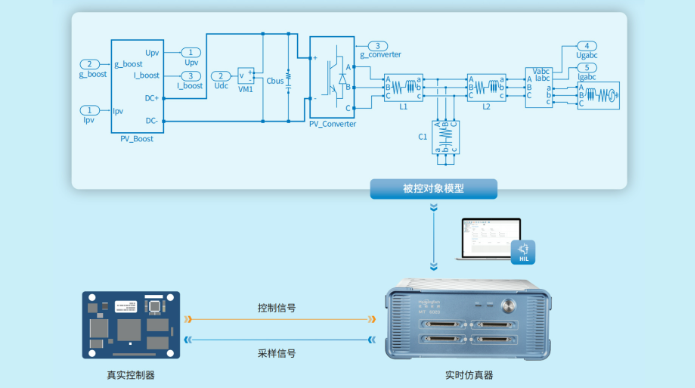

真实IO接口,助力工程实践
可以和真实控制器连接，帮助高校科研实验人员体会真实的工程测试环境。
轻便小巧,助力电气学科多套部署
-机多用,无需各种平台切换,适用电气学科多种实验,助力高校快速部署实验室
典型应用
新能源变流器仿真测试
随着时代的发展与技术的进步，清洁能源发电的功率占比不断提高，分布式发电与利用的背景下系统设计愈发复杂，对于复杂的变流器系统以及其控制的测试要求也越来越高，其中比较有代表性的是发电系统中常用到的逆变器系统。逆变器系统的测试不仅需要测试和验证电力电子级别的算法与功能，还需要将单一系统置于复杂的微电网与大电网运行环境下进行综合验证。由于电网以及微电网系统的容量与复杂性，使用实物模拟设备进行系统验证的方式，资源投入大，空间要求高，实验存在危险，测试灵活度低，不利于开展详尽、高效、可靠和安全的研发与测试工作。随着技术的进步，利用实时仿真测试的方式对逆变器进行控制算法和系统运行的验证与测试，相比于实物测试系统，能够帮助用户用最短的时间和最少的投入完成产品研制与发布过程中需要进行的验证与测试工作。
储能系统仿真测试
储能系统在能量搬移，新能源平滑，调频，电网侧共享储能中扮演着重要角色，储能变流器是储能系统的核心部件。各大风光逆变器厂商纷纷抓住行业风口打造延申储能产品高地，储能变流器PCS性能测试也成为各大厂商的必争之地。 采用物理试验平台进行技术方案测试验证，存在建设周期长、风险成本高等缺点，而采用半实物仿真模式恰好能解决实物平台前期所存在的问题。
新能源场站仿真
新能源产业作为绿色低碳发展的重要方向，正以前所未有的速度蓬勃发展。然而，新能源具备随机性、波动性和间歇性特点，以及受发电设备影响，大规模并网对电力系统稳定性带来巨大挑战。因此新能源场站入网测试是评估新能源场站的并网性能，确保其在各种工况下的稳定性和可靠性，从而保障电力系统的高效运行和用户的用电安全。
新型电力系统（微电网）
我国电力电量时空分布极度不均衡，丰饶与短缺交织，同时新能源发电出力具有随机性、波动性等特点，导致新能源大规模接入给电力系统带来空前安全性挑战；新型电力系统对系统灵活调节和安全稳定支撑能力都提出了更高要求，需要多技术、多行业、多系统协调实现。实时仿真技术作为新型电力系统研究中较为前沿核心的的测试方法，可准确仿真模拟不同层级的系统拓扑，实验安全高效全覆盖，经众多知名科研单位闭环验证，成为新型电力配/微网研究的首选平台。
电气化交通仿真测试
随着高速铁路的大规模建设、城市轨道交通在城市中的普及、电动汽车充电站的批量建造，分散、大功率、潮流大幅度变化的用电设备的加入使得供电网络的稳定面临着严峻的挑战。同时，电动汽车的全面普及也为相应的研发企业提出了新的挑战。为了应对上述问题，各高校与研究单位投入了大量资金进行电气化交通的仿真测试实验，常见的实验方式有等比缩放实物模型、计算机虚拟模型离线仿真、半实物模型实时仿真，其各自的特点如下：
1）采用等比缩放实物模型进行实验：由于电气化交通的规模普遍是城市级别，进行实物实验的投资是巨大的，且建造周期很长，对实验室的场地也有更高的要求，也可能出现建造好的实验室不适应新项目需要重新扩建的情况，灵活度很
2） 使用计算机进行虚拟模型离线仿真实验：存在着单次仿真时间长、改变工况的时间成本高的问题，又由于电气化交通对于通讯也有一定的要求，使用计算机进行离线仿真无法完成所有的仿真目的；
3） 采用半实物模型实时仿真实验：不仅可以灵活地解决大规模电网实时改变工况的仿真问题，也可以对通讯设备进行仿真。
因此，采用半实物仿真是解决电气化交通仿真实验的较好的选择。
多电平装置硬件在环
随着经济的快速发展和工业生产规模的不断扩大，人们对能源的需求量也在不断增长，传统的两电平电压源型逆变器已经不能满足人们对高压、大功率的需求，因此越来越多的研发人员逐渐对多电平逆变器技术进行深入研究和应用。多电平逆变器作为一种新型的高压大功率逆变器，具有传输功率大、系统效率高、波形质量好等优点，是当前电网应用技术中的研究热点。但由于多电平逆变器拓扑结构复杂、电压等级较高，采用实物硬件平台对其进行研究测试存在成本昂贵、调试复杂、危险系数高、效率低等问题。因此，为了提高科研实验测试的效率以及精确的研究多电平逆变器运行特性，利用硬件在环实时仿真技术对多电平逆变器系统进行测试已成为当前一种热门的验证方式。
产品参数
型号 | MT 6020 |
处理器 | 双核ARM，主频 800MHz |
内存 | 2GB DDR3 SDRAM |
FPGA | 逻辑单元444K，内存资源 26.5Mb，含2020个 DSP Slice |
模拟输出 | 24 路，16bit，1MSPS，土10V |
模拟输入 | 16 路，16bit，1MSPS，土10V |
数字输入 | 64 路 |
数字输出 | 16 路，3.3V TTL |
通信协议 | Modbus, Ethernet , Serial，CAN |
光纤接口 | 4 SFP+ |
尺寸 | 307mm*335mm*134mm(长*宽*高) |
