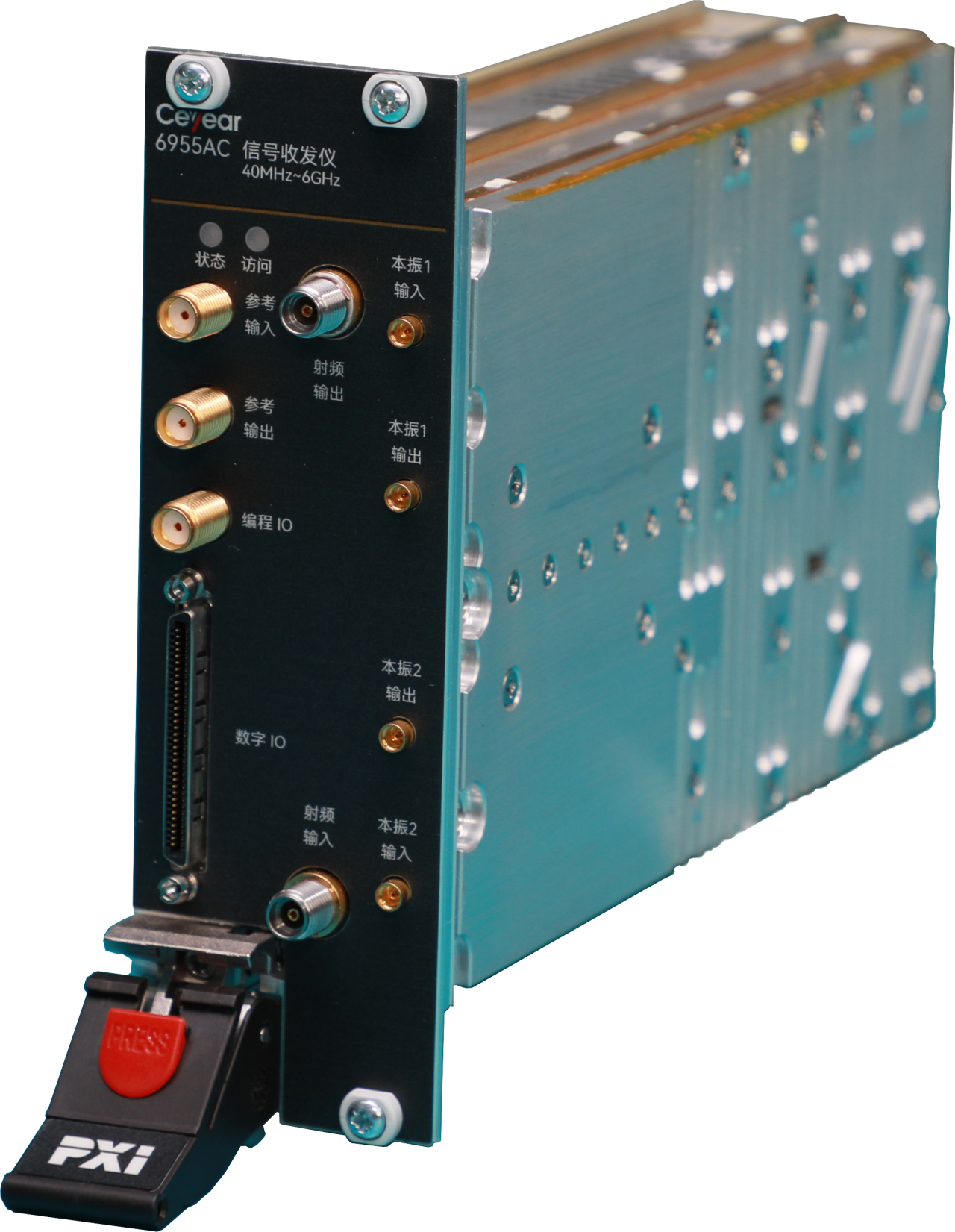

产品简介
6955AC信号收发仪为符合PXIe总线标准的3U 2槽模块化产品，融合了矢量信号分析、矢量信号发生与基于FPGA的实时信号处理和控制能力，能够同时完成微波矢量信号的接收与发射，对信号数据进行高速大容量存储与处理。该模块频率范围40MHz~6.0GHz、带宽200MHz，寻求测试效率与测试成本的最优配置，以更小的体积、更高的集成、更快的测试效率服务于产线测试，可广泛应用于射频半导体、5G测试、物联网测试等领域。
主要特点
频率范围宽：40MHz~6GHz
信号带宽大：最大带宽200MHz
输出功率高：最大达到+15dBm以上
具备24路数字IO、可编程IO以及8路触发通道
支持QT、LabWindows、Microsoft Visual Studio等多种开发环境进行系统集成
丰富的测量功能模式
频谱分析测试
矢量分析测试
相位噪声测量测试
差值标记测量

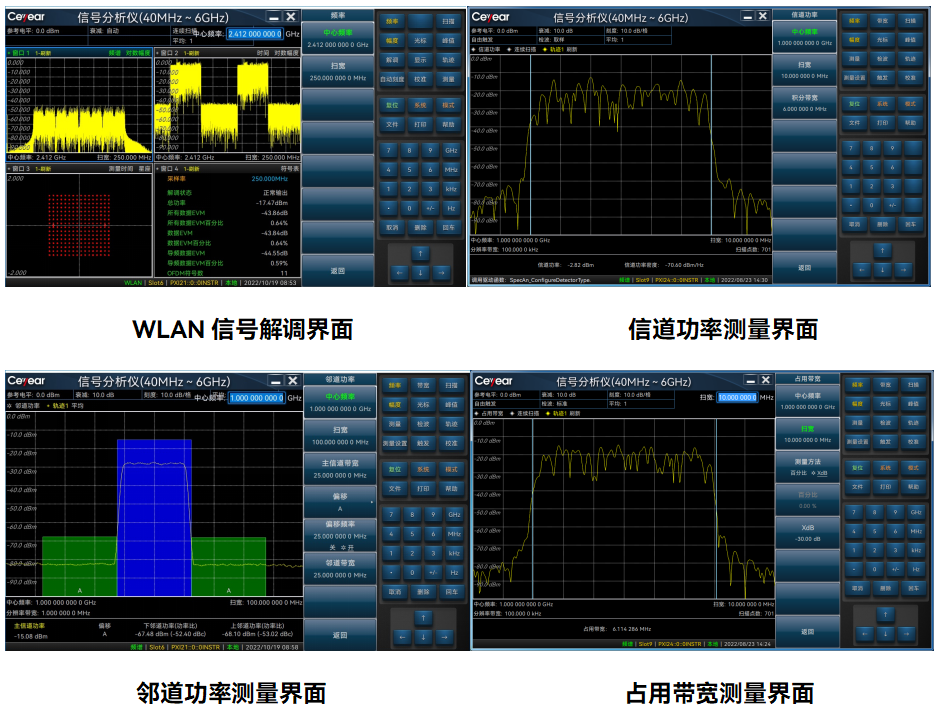

WLAN信号解调
信道功率测量
邻道功率测量
占用带宽测量
功率统计测量
连续波信号发生
矢量信号发生
任意波播放
典型应用
构建半导体测试系统
6955AC信号收发仪在单个模块中可同时进行宽带信号发生与宽带信号分析，测试效率高，一致性好，非常适合并行测试、高吞吐量、对测试速度有很高要求的测试场景，广泛应用于半导体测试系统的集成，进行开关、放大器等芯片的1dB压缩点、三阶交调截获点、增益或插损等指标的测试。
构建小型化综合化产线测试系统
6955AC信号收发仪具有连续波信号发生、矢量信号发生、多音信号发生、任意波形加载、频谱分析、矢量信号分析等多种信号发生与测量功能，并且具备24通道的数字IO、可编程IO、触发总线用于外围交互控制，而体积只占PXI标准机箱3U2槽，可以为射频类产品提供全面、高效率而低成本的综合化产线测试解决方案。
构建现场便携式测试系统

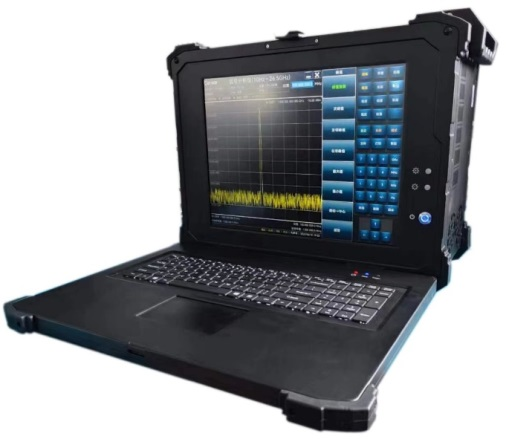

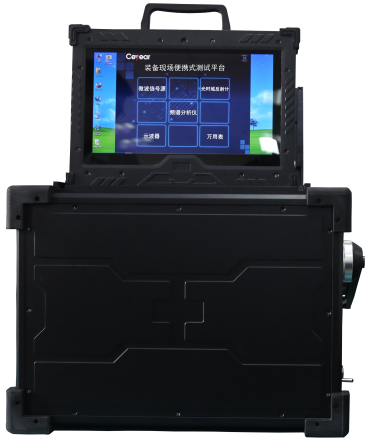

6955AC信号收发仪体积仅为2槽，重量小于1.5kg，融合了信号发生与信号分析等多种功能，支持多种开发环境，可跨平台开发，具有便携化、平台化、高度集成与可替换性强等特点，可用于构建现场便携式综合测试系统，实现雷达、电台等设备的部组件、整机及系统的综合测试，满足设备外场系统调试、巡检、故障定位及部组件维修保障等应用场景需求。
构建雷达信号模拟设备
6955AC信号收发仪可用于构建雷达信号模拟设备，实现距离、速度、加速度等信息的目标回波及杂波模拟，常规脉冲雷达、脉冲多普勒雷达等多种制式雷达信号产生，完成雷达等设备综合性能的全面检测，满足雷达等设备外场系统联调及维修保障需求。
构建便携式雷达综合测试设备

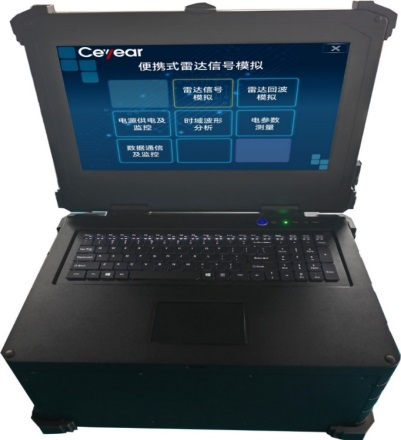

6955AC信号收发仪具有连续波信号发生、矢量信号发生、任意波形加载、频谱分析、矢量信号分析等多种信号发生与测量功能，体积小，功能丰富，结合其他PXIe模块，可用于构建便携式雷达综合测试设备，实现雷达射频参数、波形参数、光纤断点定位等性能的全面测试，满足雷达等设备外场系统联调及巡检测试需求。
产品参数
型号 | 6955AC |
频率范围 | 40MHz~6.0GHz |
信号带宽 | <10MHz（40MHz~65MHz） 20MHz（65MHz~120MHz） 50MHz（120MHz~600MHz） 200MHz（600MHz~6GHz） |
调谐分辨率 | 1Hz |
内部参考时钟 | 10MHz |
单边带相位噪声 | ≤-102dBc/Hz@20kHz（65MHz~3GHz） ≤-96dBc/Hz@20kHz（3GHz~6GHz）,典型值 |
频率稳定时间 | ≤0.38ms,典型值 |
信号输入 | 最大安全输入电平 | +24dBm（40MHz~65MHz）， +33dBm（65MHz~6GHz） |
无损最大输入直流电压 | 8V |
输入回波损耗 | ≥12dB（40MHz~65MHz） ≥15dB（65MHz~4GHz） ≥13dB（4GHz~6GHz） |
最大输入功率 | +15dBm（40MHz~65MHz） +30dBm（65MHz~6GHz） |
绝对功率准确度 （环境温度：20℃~30℃，参考电平：-30dBm~+30dBm） | ±0.35dB（65MHz~4GHz） ±0.40dB（4GHz~6GHz）,典型值 |
频率响应 | ±1.05dB（250MHz~6GHz） |
平均噪声电平（参考电平：-50dBm） | -162dBm/Hz（65MHz~6GHz）,典型值 |
三阶输入截获点 （参考电平：0dBm，双音信号功率：-10dBm，700kHz间隔） | 19dBm（65MHz~1.5GHz） 20dBm（1.5GHz~6GHz） |
信号输出 | 最大反向承受功率 | +24dBm（40MHz~65MHz） +30dBm（65MHz~6GHz） |
输出回波损耗 | ≥11dB（40MHz~200MHz） ≥15dB（200MHz~6GHz） |
最大输出功率（模拟功率） | 0dBm（40MHz~120MHz） +18dBm（120MHz~4GHz） +15dBm（4GHz~6GHz） |
幅度稳定时间 | ≤600us |
输出功率准确度 （环境温度：20℃~30℃，信号功率：-30dBm ~ +15dBm） | ±0.35dB（65MHz~4GHz） ±0.40dB（4GHz~6GHz）,典型值 |
频率响应 | ±0.65dB（250MHz~6GHz）,典型值 |
二次谐波（0dBm输出） | -30dBc（40MHz~4.1GHz） -40dBc（4.1GHz~6GHz） |
三阶交调失真 （功率电平：-10dBm） | -60dBc（65MHz~1GHz） -53dBc（1GHz~3GHz） -50dBc（3GHz~5GHz） -45dBc（5GHz~6GHz） |
本振泄露功率 （环境温度：20℃~30℃，信号功率：0dBm） | -45dBc（65MHz~375MHz） -50dBc（375MHz~5GHz） -48dBc（5GHz~6GHz） |
边带镜像抑制 （环境温度：20℃~30℃，信号功率：0dBm） | -40dBc（65MHz~500MHz） -54dBc（500MHz~2GHz） -50dBc（2GHz~6GHz） |
本振频率范围 | 65MHz~6GHz |
参考输入/输出端口 | 10MHz |
PFI 0端口 | -0.5V~5.5V |
数字IO端口 | 最大输入范围：-0.5V~4.5V 输入阻抗：10kΩ（DIO<23..0>，CLK IN）， 100kΩ（PFI1，PFI2） |
EVM | -45dB（载波5GHz，20MHz带宽，64QAM）,典型值 |
存储深度 | 2GB |
结构形式 | 3U，2槽PXIe模块 |
外形尺寸 | 宽×高×深：（40.8±0.5）mm×（130.5±2）mm×（211.0±2）mm |
重量 | ≤1.5kg |
工作温度 | 0℃~+50℃ |
贮存温度 | -40℃~+70℃ |
供电方式 | PXIe机箱供电 |
功耗 | ≤80W |
测试端口 | 射频输入：3.5mm（阴） 射频输出：3.5mm（阴） |
其他接口 | 参考输入/输出：SMA（阴） 编程IO：SMA（阴） 本振输入：MMPX（阴） 本振输出：MMPX（阴） 数字IO：VHDCI |
