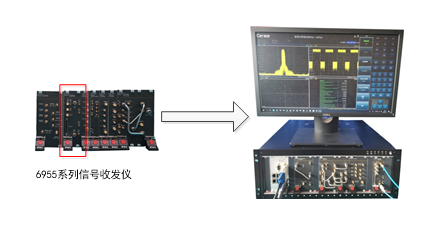

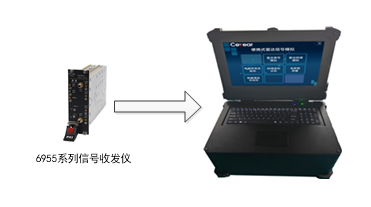

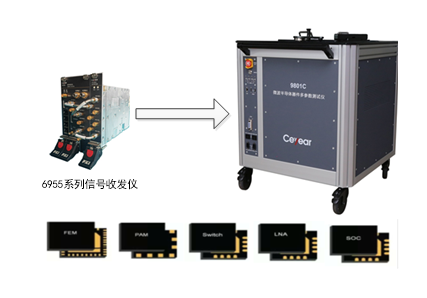

频率范围

40MHz~8GHz/12GHz/26.5GHz

信号带宽

20%载波频率（40MHz～375MHz）

200MHz（375MHz～550MHz）

300MHz（550MHz～750MHz）

400MHz（750MHz～1GHz）

750MHz（1GHz～1.5GHz）

1GHz（1.5GHz～26.5GHz）

内部参考时钟

10MHz

单边带相位噪声@20kHz频偏

指标值：

≤-103dBc/Hz（40MHz～7.1GHz）

≤-97dBc/Hz（7.1GHz～14.2GHz）

≤-95dBc/Hz（14.2GHz～26.5GHz）

6955BA/C+6955-H01选件，6955E的典型值：

-124dBc/Hz@5GHz

-120dBc/Hz@10GHz

-112dBc/Hz@26.5GHz

频率分辨力

0.01Hz

频率转换时间

≤500μs

信号分析

最大输入功率

指标值：

+15dBm（40MHz～120MHz）

+20dBm（120MHz～26.5GHz）

典型值：

6955BA/C：+30dBm

6955E：+26dBm

增益分辨力

1dB

功率转换时间

≤40μs（＜0.1dB最终设置值）

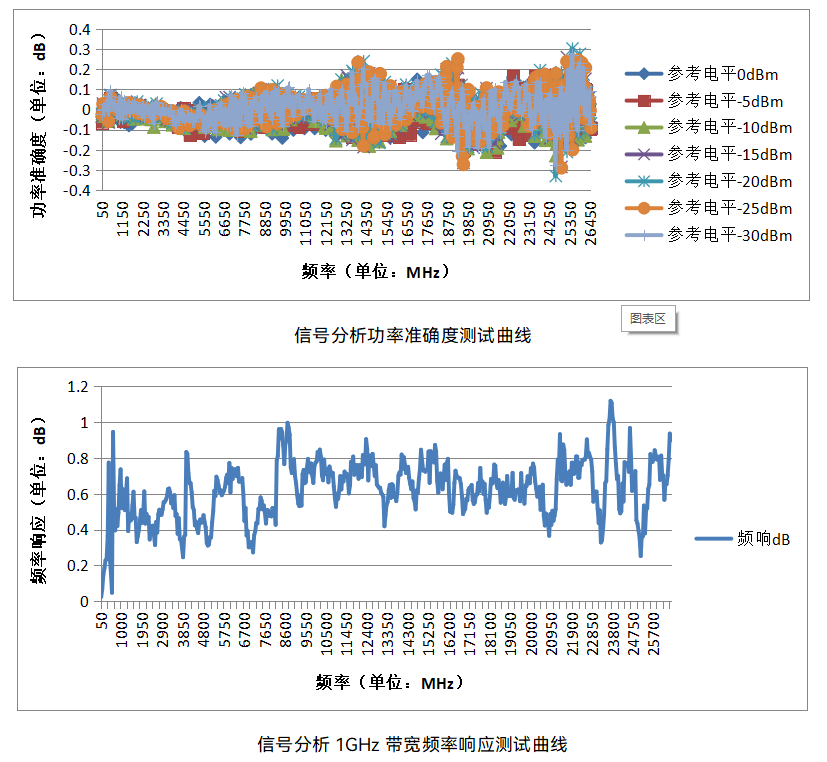

绝对功率准确度

（参考电平-30dBm～0dBm，23°C±5°C）

±1.0dB（40MHz～5GHz）

±1.2dB（5GHz～8GHz）

±1.4dB（8GHz～12GHz）

±1.8dB（12GHz～18GHz）

±2.0dB（18GHz～21GHz）

±2.4dB（21GHz～26.5GHz）

频率响应

±2.2dB（40MHz～8GHz）

±2.3dB（8GHz～12GHz）

±2.4dB（12GHz～18GHz）

±2.7dB（18GHz～21GHz）

±2.4dB（21GHz～26.5GHz）

显示平均噪声电平

参考电平0dBm（指标值）：

≤-143dBm/Hz（40MHz～5GHz）

≤-142dBm/Hz（5GHz～12GHz）

≤-141dBm/Hz（12GHz～21GHz）

≤-136dBm/Hz（21GHz～26.5GHz）

参考电平-30dBm（典型值）：

≤-163dBm/Hz（40MHz～5GHz）

≤-162dBm/Hz（5GHz～12GHz）

≤-160dBm/Hz（12GHz～21GHz）

≤-154dBm/Hz（21GHz～26.5GHz）

三阶输入截获点

（参考电平：0dBm，双音信号功率：-6dBm，偏离中心频率+95MH和+105MHz）

≥20dBm（40MHz～8GHz）

≥19dBm（8GHz～12GHz）

≥20dBm（12GHz～18GHz）

≥16dBm（18GHz～21GHz）

≥15dBm（21GHz～26.5GHz）

剩余响应

≤-74dBm（40MHz～8GHz）

≤-75dBm（8GHz～12GHz）

≤-73dBm（12GHz～18GHz）

≤-78dBm（18GHz～21GHz）

≤-74dBm（21GHz～26.5GHz）

本振泄露功率

（参考电平：-30dBm～+15dBm，23℃±5℃）

≤-44dBr（40MHz～8GHz）

≤-38dBr（8GHz～12GHz）

≤-38dBr（12GHz～18GHz）

≤-35dBr（18GHz～21GHz）

≤-40dBr（21GHz～26.5GHz）

边带镜像抑制

（参考电平：-30dBm～+15dBm，23℃±5℃）

≤-39dBc（40MHz～8GHz）

≤-42dBc（8GHz～12GHz）

≤-41dBc（12GHz～18GHz）

≤-44dBc（18GHz～21GHz）

≤-43dBc（21GHz～26.5GHz）

信号发生

最大输出功率

（模拟信号）

+5dBm（40MHz～120MHz）

+17dBm（120MHz～8GHz）

+15dBm（8GHz～18GHz）

+10dBm（18GHz～21GHz）

+10dBm（21GHz～26.5GHz）

功率分辨力

≤1dB（输出衰减器分辨力）

≤0.1dB（数字衰减分辨力）

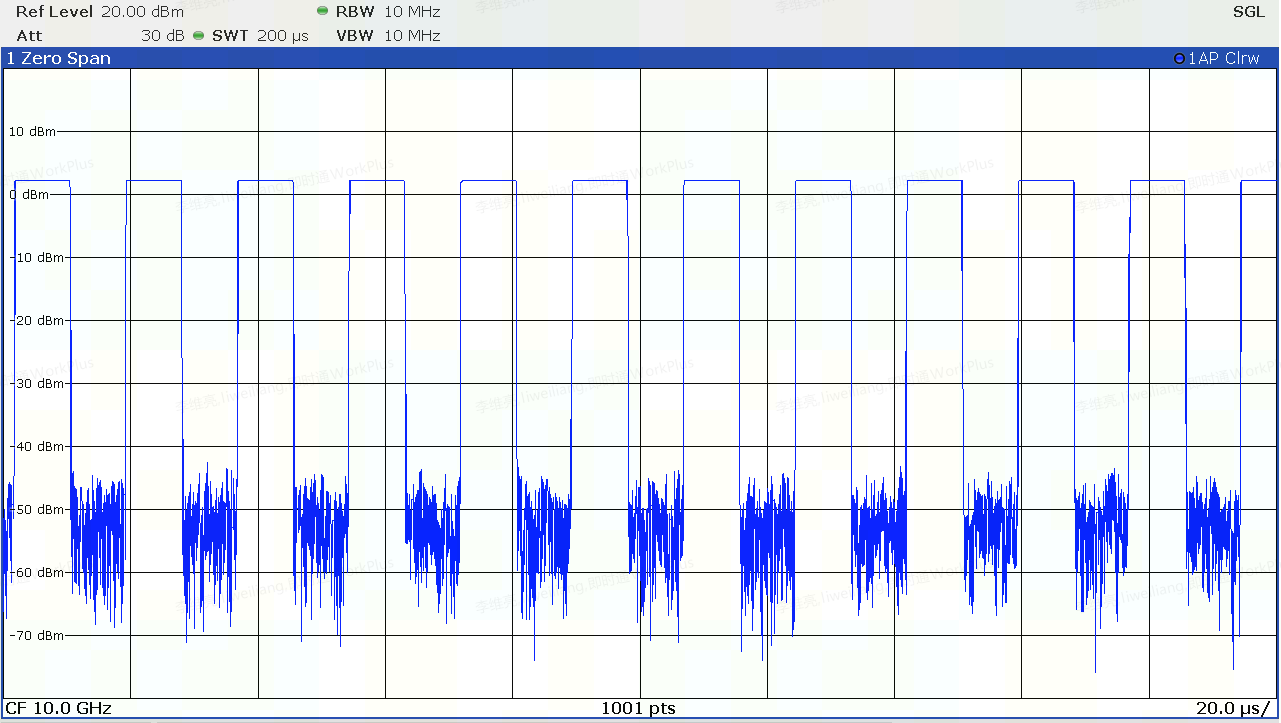

功率转换时间

≤40μs（＜0.1dB最终设置值）

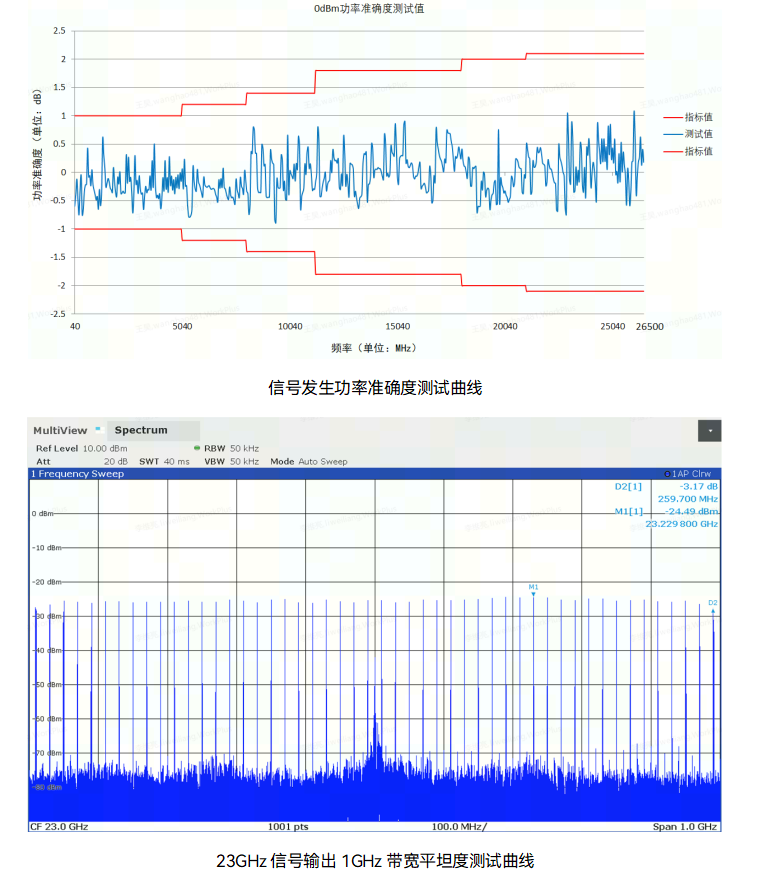

输出功率准确度

（参考电平-40dBm～0dBm，23°C±5°C）

±1.0dB（40MHz～5GHz）

±1.2dB（5GHz～8GHz）

±1.4dB（8GHz～12GHz）

±1.8dB（12GHz～18GHz）

±2.0dB（18GHz～21GHz）

±2.1dB（21GHz～26.5GHz）

频率响应

（23°C±5°C）

±1.40dB（40MHz～5GHz）

±1.45dB（5GHz～12GHz）

±1.70dB（12GHz～18GHz）

±1.95dB（18GHz～21GHz）

±2.80dB（21GHz～26.5GHz）

本底噪声

（输出电平：0dBm）

≤-149dBm/Hz（40MHz～8GHz）

≤-148dBm/Hz（8GHz～12GHz）

≤-145dBm/Hz（12GHz～18GHz）

≤-145dBm/Hz（18GHz～21GHz）

≤-143dBm/Hz（21GHz～26.5GHz）

三阶交调失真

（输出电平：0dBm，双音信号功率：-7dBm，偏离中心频率+95MH和+105MHz）

≤-56dBc（40MHz～8GHz）

≤-57dBc（8GHz～12GHz）

≤-55dBc（12GHz～18GHz）

≤-54dBc（18GHz～21GHz）

≤-45dBc（21GHz～26.5GHz）

谐波

（输出电平：0dBm）

≤-32dBc（40MHz～8GHz）

≤-34dBc（8GHz～12GHz）

≤-34dBc（12GHz～18GHz）

≤-48dBc（18GHz～26.5GHz）

非谐波

（输出电平：0dBm）

≤-44dBc（40MHz～8GHz）

≤-51dBc（8GHz～12GHz）

≤-51dBc（12GHz～18GHz）

≤-53dBc（18GHz～21GHz）

≤-48dBc（21GHz～26.5GHz）

本振泄漏功率

（参考电平：-30dBm～0dBm，23℃±5℃）

≤-47dBr（40MHz～8GHz）

≤-36dBr（8GHz～12GHz）

≤-36dBr（12GHz～18GHz）

≤-35dBr（18GHz～21GHz）

≤-34dBr（21GHz～26.5GHz）

边带镜像抑制

（参考电平：-30dBm～0dBm，23℃±5℃）

≤-34dBc（40MHz～8GHz）

≤-41dBc（8GHz～12GHz）

≤-46dBc（12GHz～18GHz）

≤-43dBc（18GHz～21GHz）

≤-41dBc（21GHz～26.5GHz）

EVM

WLAN 802.11ax

（频率范围：5.1GHz～7.2GHz，输出电平：-10dBm，射频输入与射频输出连接）

6955BA/C：

≤-40dB（80MHz带宽）

≤-37dB（160MHz带宽）

6955BA/C+6955-H01选件，6955E：

≤-50dB（80MHz带宽）

≤-47dB（160MHz带宽）

5G NR

（输出电平：-10dBm，射频输入与射频输出连接）

6955BA/C：

≤-34dB（5GHz～8GHz）(信号带宽：1×400MHz)

≤-33dB（8GHz～12GHz）(信号带宽：1×400MHz)

6955BA/C+6955-H01选件，6955E：

≤-43dB（5GHz～8GHz）(信号带宽：1×400MHz)

≤-43dB（8GHz～12GHz）(信号带宽：1×400MHz)

≤-41dB（12GHz～18GHz）(信号带宽：1×400MHz)

≤-41dB（18GHz～21GHz）(信号带宽：1×400MHz)

≤-39dB（21GHz～26.5GHz）(信号带宽：1×100MHz)

结构形式

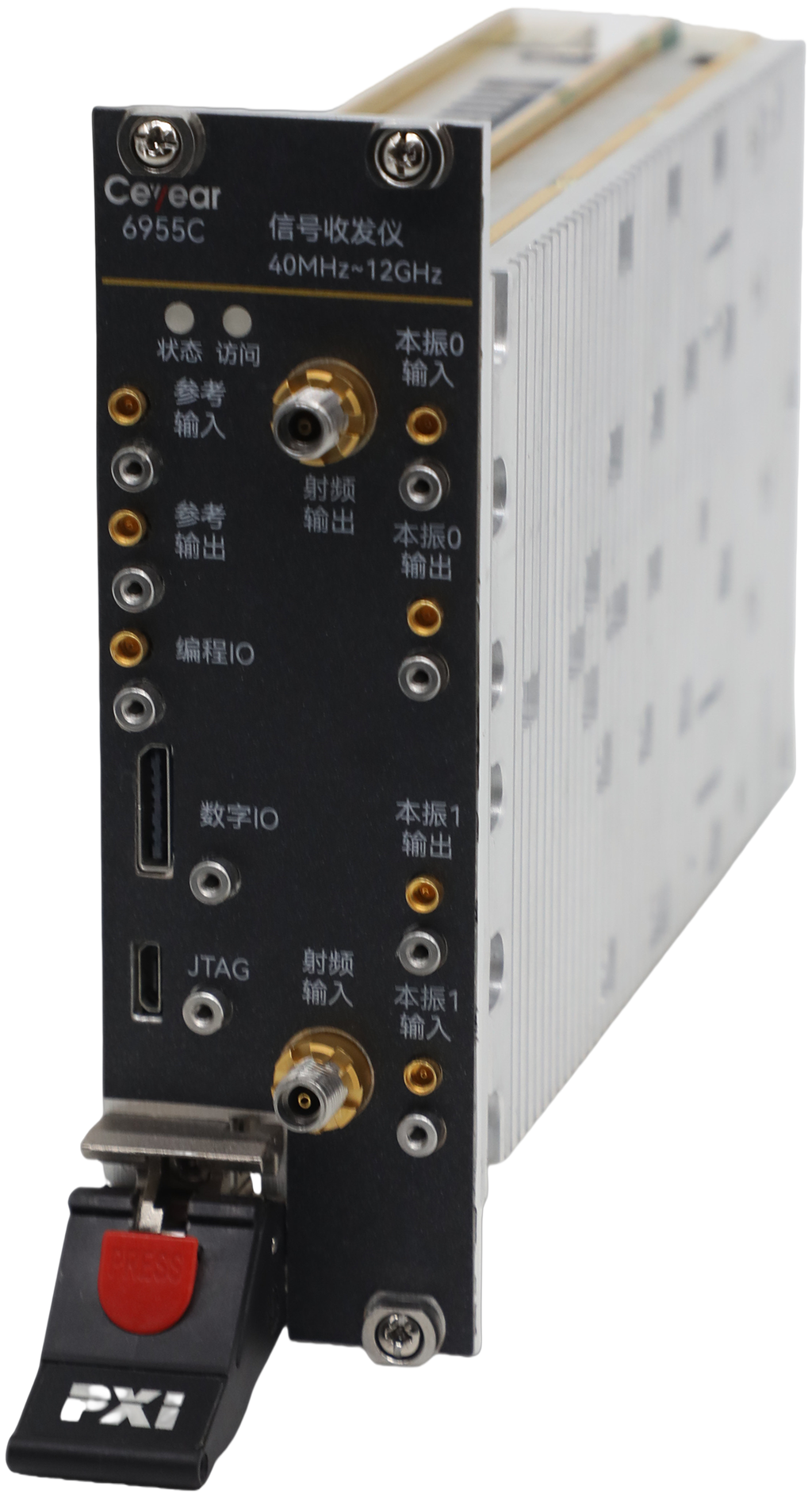

6955BA/C：3U，2槽PXIe模块

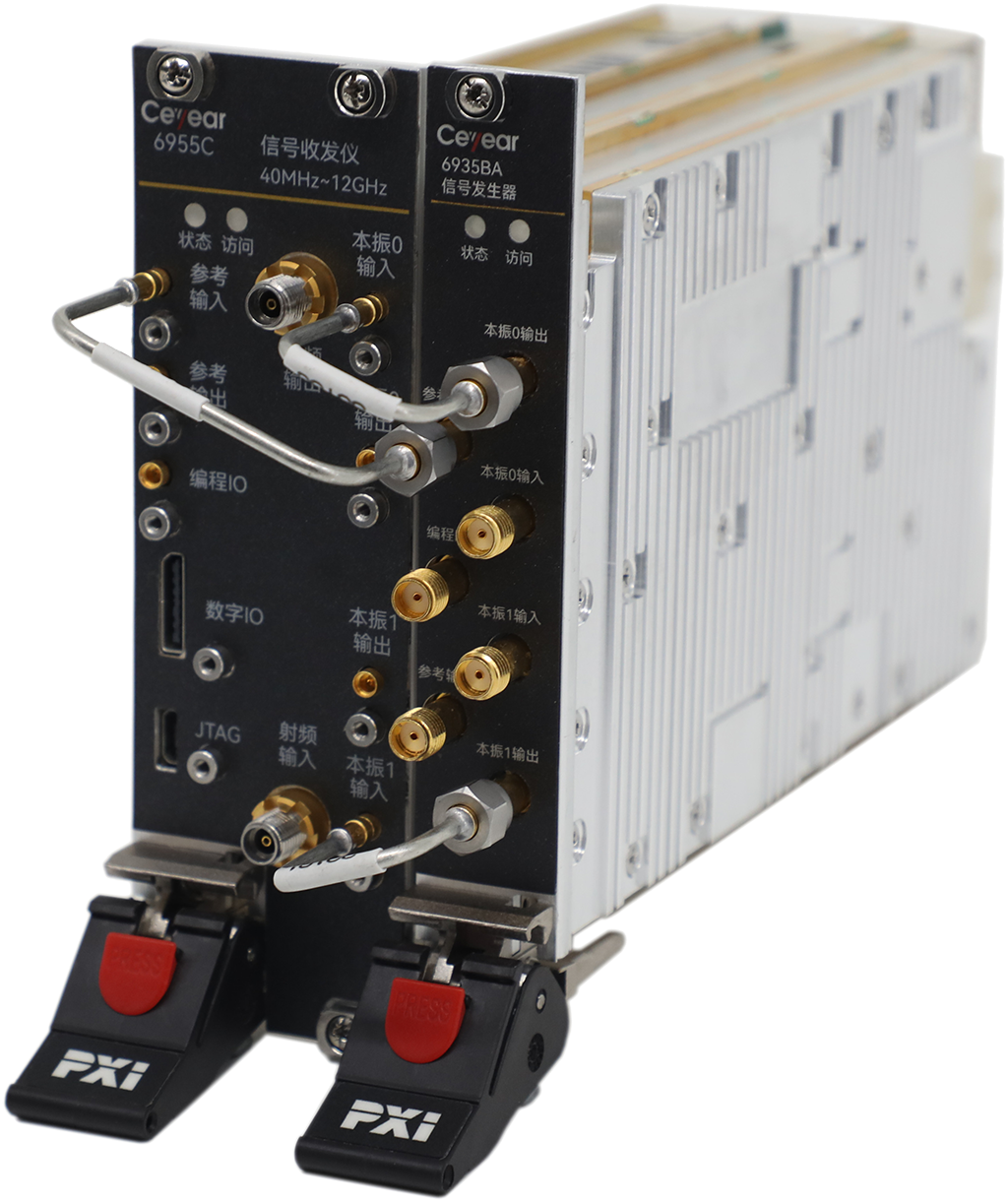

6955BA/C+6955-H01选件：3U，3槽PXIe模块

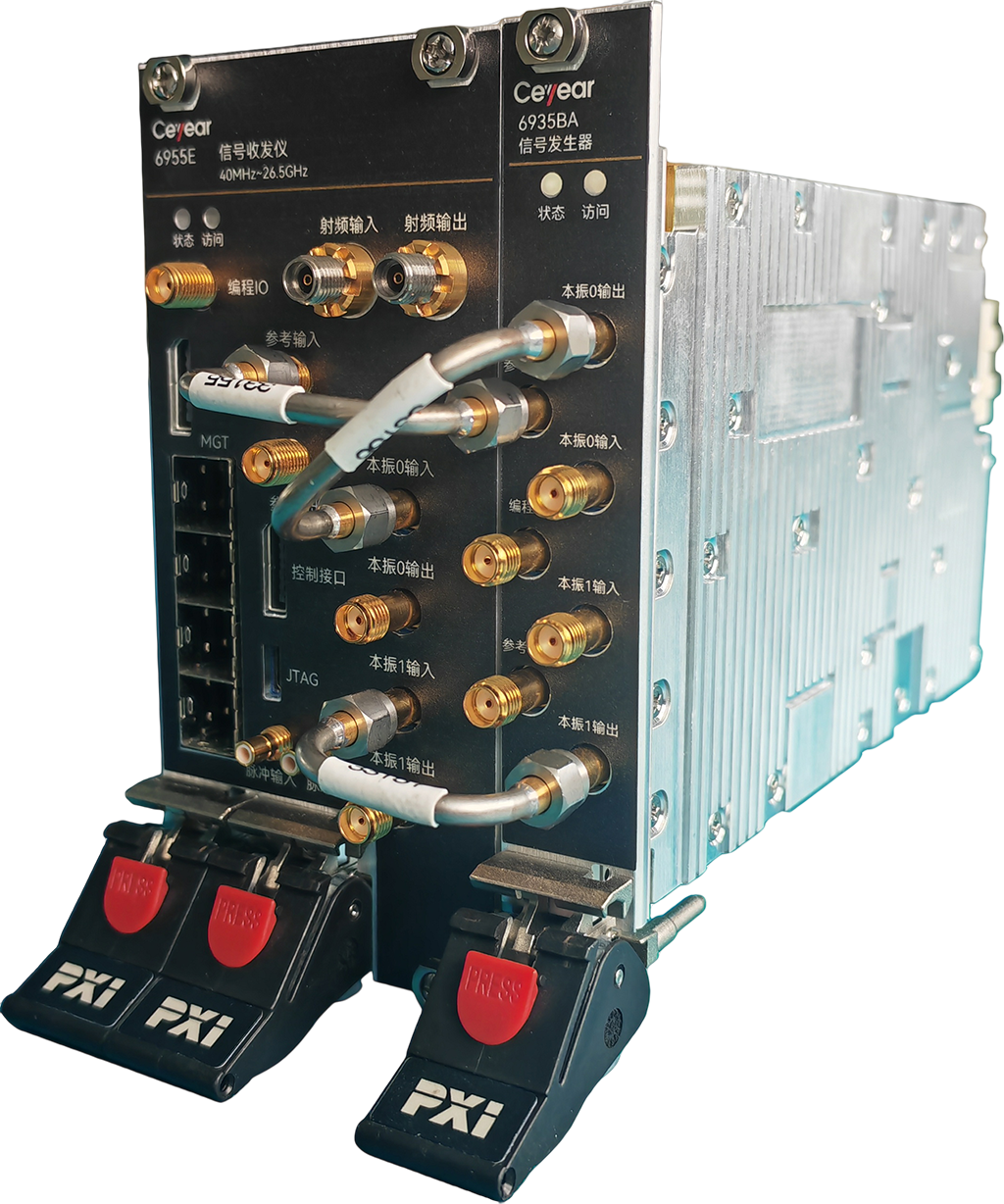

6955E：3U，4槽PXIe模块

外形尺寸

6955BA/C：

宽×高×深：（41.0±1.5）mm×（130.5±2.5）mm×（211.0±2.5）mm

6955BA/C+6955-H01选件：

宽×高×深：（61.0±1.5）mm×（130.5±2.5）mm×（211.0±2.5）mm

6955E：

宽×高×深：（81.4±1.5）mm×（130.5±2.5）mm×（211.0±2.5）mm

重量

6955BA/C：≤1.5kg

6955BA/C+6955-H01选件：≤2.5kg

6955E：≤3.0kg

工作温度

0℃~+50℃

贮存温度

-40℃~+70℃

供电方式

PXIe机箱供电

功耗

6955BA/C：≤90W

6955BA/C+6955-H01选件：≤120W

6955E：≤160W

测试端口

射频输入：3.5mm（阴）

射频输出：3.5mm（阴）

其他接口

6955BA/C：

参考输入端口：mmpx（阴）

参考输出端口：mmpx（阴）

编程IO端口：mmpx（阴）

数字IO端口：Molex Nano-Pitch I/O

JTAG口：Micro-USB母头B型

本振0输入端口：mmpx（阴）

本振0输出端口：mmpx（阴）

本振1输入端口：mmpx（阴）

本振1输出端口：mmpx（阴）

6955BA/C+6955-H01选件：

参考输出端口：mmpx（阴）

编程IO端口：mmpx（阴）

数字IO端口：Molex Nano-Pitch I/O

JTAG口：Micro-USB母头B型

本振0输出端口：mmpx（阴）

本振1输出端口：mmpx（阴）

本振0输入端口：SMA（阴）

本振1输入端口：SMA（阴）

参考输入端口：SMA（阴）

编程IO端口：SMA（阴）

6955E：

编程IO：SMA（阴）

数字IO：Molex Nano-Pitch I/O

MGT：iPass+

控制接口：Molex Nano-Pitch I/O

JTAG：Micro-USB母头B型

参考输出：SMA（阴）

本振0输出：SMA（阴）

本振1输出：SMA（阴）

脉冲输入：SMB（阳）

脉冲输出：SMB（阳）

本振0输入：SMA（阴）

本振1输入：SMA（阴）

参考输入：SMA（阴）
