产品简介

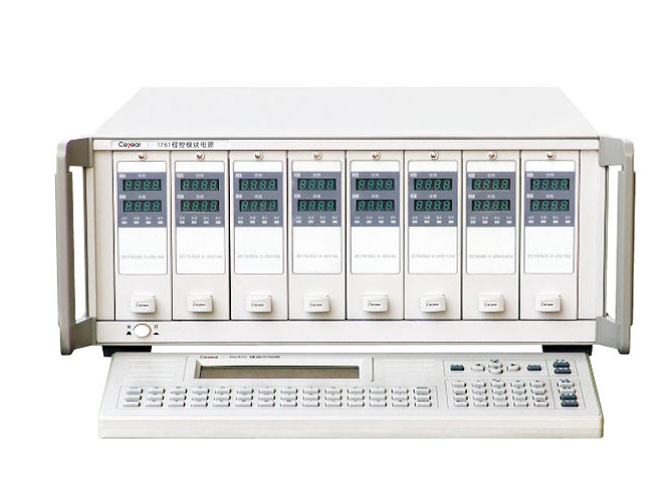

1761程控模块电源是在自动测试环境中提供偏置功率和对部件或最终产品提供激励的理想设备，是测试系统必备的测试仪器。适用于研发、设计、生产制造等自动测试领域。
1761程控模块电源为用户选配电源提供了灵活性，根据需要可选购1～8种（或定制）模块，各模块可串联和并联工作；且可实现两台主机级联，实现多达16路输出，总输出功率可扩展到3200W。其序列输出功能允许你为每一路输出设置20组电压、电流和停留时间。过压、过流保护点可自行设置。隔离和极性翻转选件可断开电源输出的正极、负极，并可实现正负极对换。接口标准配置为GPIB，程控命令与工业标准SCPI命令集完全兼容。1761程控模块电源还具有较低的电压和电流纹波、噪声，其噪声指标达到了优质线性电源标准。
主要特点
● 高功率密度主机（0～1600W），8种标准模块方便选配：单模块输出150W或200W，购多模块可组成多路输出电源系统，单台主机最多可配8个模块（200W×8=1600W），特殊要求可定制
● 内置串行链接功能可实现两台主机以一个GPIB地址控制多达16路输出
● 可编程固定电压（或电流）输出，亦可设置电压、电流输出序列（即可编程随时间或事件而变化的多点电压、电流）
● 模块可串、并联重组输出，以拓展输出电压、电流范围
● 性能指标优异：高精度编程与回读测量，输出纯净低噪
● 组设定储存
● 保护功能齐全：过压、过流、过温保护
● 隔离和极性翻转功能（选件）
● 独特的连接器组件，简化系统集成
● 本地/远地检测功能
● GPIB(IEEE 488.2)接口控制，亦可选配86402型键盘控制器（选件）简化操作
典型应用
本地/远地检测
选用本地检测，电源的反馈取自输出连接器上的输出端子，这种方法忽略了负载线压降的损失，限制了电源的调整能力，负载引线越长、电阻越大，终端负载调整能力就越差，适用于对负载调整率要求不高的场合。选用远地检测，电源的反馈直接取自负载，电源电压的输出自动补偿负载引线的影响，使负载上的电压保持不变。
选用远地检测时，如果负载电压为额定值，模块实际输出电压可能会超出其最大输出范围，从而导致保护电路动作或者出现输出失调状态。选用远地检测时，通过检测线在模块输出上拾取的噪声将影响负载调整率。为尽量减小噪声影响，应使用屏蔽双绞线将电源的检测线接到负载的电压检测端，屏蔽层的一端接至电源输出连接器的接地端子上，另一端悬空，也不能使用屏蔽层作为检测线。
本地检测和远地检测的选择开关设置在输出连接器上，出厂设置为“本地检测”。选择本地检测时按图a）连接；选择远地检测时，按图b）连接。
并联输出
采用两台或多台模块并联可拓展电流输出范围。但需进行如下设置：设置一台模块工作在恒压(CV)模式，其他的模块设置在恒流(CC)工作模式，恒流模块的输出编程电压值应高于恒压模块，负载电流必须足够大以使恒流模块处于恒流工作方式。如果采用远地检测，检测线应连接到恒压模块。下图显示了两个模块并联的连接方法。并联输出时应尽量使每个模块输出功率相同。
串联输出
采用两台或多台模块串联可拓展电压输出范围。但应注意负载电流不应超过每台模块电流输出范围，负载电压决不要超过模块的浮置电压额定值（320V）。如果输出为容性负载，比如电池或大电容，关断模块时应同步，否则可能因关断其中一模块时，负载上的电压将超过其中的单模块输出耐压范围，导致模块损坏。下图显示了两个模块串联的连接方法。
产品参数
主要技术指标（主机） |
GPIB接口能力 |
语言 | SCPI命令集(Standard Commands for Programmable Instruments) |
IEEE 488.2能力 | SH1，AH1，T6，L4，SR1，RL1，PPO，DC1，DT1，EI，CO |
串行链接能力 |
机箱数量 | 2 |
模块数量 | 16 |
电缆长度 | 30m |
触发输入/输出特性 |
最大范围 | ±16.5V |
触发输出 (HC TTL OUTPUT) | VOL @ 4 ma = 1.34 V maximum VOL @ 2 ma = 0.8 V maximum VOH 4 ma = 2.66 V minimum VOH 2 ma = 3.18 V minimum |
触发输入 (10k上拉电阻) | IIL @ 4 V = 700μA IIH @ 5.25 V = 200μA VIL = 0.8 V maximum VIH = 2.0 V minimum |
远地禁止/分立故障指示 |
最大范围 | ±16.5 V between pins 3 and 4 +16.5 V between pins 1 and 2 -5.3 V between pins 1 and 2 |
远地禁止 (10k上拉电阻) | IIL @ 4 V = 700μA IIH @ 5.25 V = 200μA VL = 0.8 V maximum VIH = 2.0 V minimum |
分立故障指示 (集电极开路输出) | VCE = 0.4 V maximum @ IC = 2.2 mA IIH @ 5.25 V = 200μA VIL = 0.8 V maximum VIH = 2.0 V minimum |
交流电源 |
交流输入电压范围 | 187～253Vac |
频率范围 | 50Hz±5% |
交流输入电流值 (8个模块最大功率输出) | 16Arms |
最大功率输入 | 3200VA；1800W(最大)；1600W(典型) |
尺寸 |
宽度×高度×深度 | 440mm×190mm×575mm 480mm×190mm×640mm(含把手) 480mm×190mm×750mm(含把手，输出连接器) |
重量 |
净重 | 主机箱：19kg；模块：2.5kg |
主要技术指标（150W模块系列）
|
| DC176101 | DC176102 | DC176103 | DC176104 |
输出额定值 (0～40℃) | 输出电压 | 0～8V | 0～20V | 0～40V | 0～50V |
输出电流 | 0～16A | 0～7.5A | 0～3.75A | 0～3A |
输出功率 | 128W | 150W | 150W | 150W |
编程准确度 | 电压0.035%+ | 4mV | 10mV | 22mV | 51mV |
电流0.035%+ | 8mA | 5mA | 4mA | 1.9mA |
回读准确度 | 电压0.025%+ | 3mV | 8mV | 15mV | 28mV |
电流0.025%+ | 8mA | 6mA | 4mA | 1.5mA |
纹波和噪声 (20Hz～20MHz) | 恒压状态rms | 3mV | 5mV | 8mV | 15mV |
峰—峰 | 8mV | 10mV | 19mV | 21mV |
恒流状态rms | 12mA | 6mA | 3.5mA | 1.5mA |
电源调整率 （源效应） | 电压（CV） | 0.8mV | 0.8mV | 2.5mV | 3mV |
电流（CC） | 1mA | 0.8mA | 0.5mA | 0.2mA |
负载调整率 （负载效应） | 电压（CV） | 1.5mV | 1.5mV | 1.5mV | 3mV |
电流（CC） | 0.5mA | 0.35mA | 0.35mA | 0.2mA |
瞬态响应时间 | ＜5ms（负载电流变化10%，输出电压恢复到先前电平100mV以内） |
温度系数 | 恒压100ppm+ | 0.5mV | 1mV | 1.5mV | 2mV |
恒流180ppm+ | 0.3mA | 0.25mA | 0.21mA | 0.18mA |
|
| DC176105 | DC176106 | DC176107 | DC176108 |
输出额定值 (0～40℃) | 输出电压 | 0～120V | 0～160V | 0～200V | 0～320V |
输出电流 | 0～1.25A | 0～1A | 0～0.75A | 0～0.5A |
输出功率 | 150W | 160W | 150W | 160W |
编程准确度 | 电压0.035%+ | 71mV | 72mV | 100mV | 144mV |
电流0.035%+ | 1mA | 0.8mA | 0.8mA | 0.5mA |
回读准确度 | 电压0.025%+ | 47mV | 48mV | 60mV | 98mV |
电流0.025%+ | 0.5mA | 0.5mA | 0.4mA | 0.3mA |
纹波和噪声 (20Hz～20MHz) | 恒压状态rms | 19mV | 19mV | 40mV | 40mV |
峰—峰 | 38mV | 39mV | 80mV | 80mV |
恒流状态rms | 1.5mA | 1.5mA | 1.5mA | 1mA |
电源调整率 （源效应） | 电压（CV） | 4.5mV | 4.5mV | 8mV | 8mV |
电流（CC） | 0.4mA | 0.4mA | 0.35mA | 0.2mA |
负载调整率 （负载效应） | 电压（CV） | 6mV | 9.8mV | 10mV | 20mV |
电流（CC） | 0.2mA | 0.2mA | 0.2mA | 0.2mA |
瞬态响应时间 | ＜5ms（负载电流变化10%，输出电压恢复到先前电平100mV以内） |
温度系数 | 恒压100ppm+ | 3.5mV | 4mV | 4.5mV | 5mV |
恒流180ppm+ | 0.17mA | 0.15mA | 0.1mA | 0.1mA |
主要技术指标（200W模块系列）
| DC176101A | DC176102A | DC176103A | DC176104A |
输出额定值 (0～40℃) | 输出电压 | 0～8V | 0～20V | 0～40V | 0～50V |
输出电流 | 0～20A | 0～10A | 0～5A | 0～4A |
输出功率 | 160W | 200W | 200W | 200W |
编程准确度 | 电压0.035%+ | 4mV | 9mV | 18mV | 51mV |
电流0.035%+ | 10mA | 6mA | 3mA | 2mA |
回读准确度 | 电压0.025%+ | 3mV | 6mV | 12mV | 28mV |
电流0.025%+ | 10mA | 4mA | 2mA | 1.8mA |
纹波和噪声 (20Hz～20MHz) | 恒压状态rms | 5mV | 6mV | 10mV | 18mV |
峰—峰 | 9mV | 10mV | 20mV | 28mV |
恒流状态rms | 14mA | 12mA | 6mA | 5mA |
电源调整率 （源效应） | 电压（CV） | 1mV | 1mV | 2mV | 4mV |
电流（CC） | 2mA | 1mA | 0.8mA | 0.5mA |
负载调整率 （负载效应） | 电压（CV） | 2mV | 5mV | 6mV | 6mV |
电流（CC） | 2mA | 1mA | 0.8mA | 0.5mA |
瞬态响应时间 | ＜5ms（负载电流变化10%，输出电压恢复到先前电平100mV以内） |
温度系数 | 恒压100ppm+ | 0.5mV | 1mV | 1.5mV | 2mV |
恒流180ppm+ | 0.3mA | 0.25mA | 0.21mA | 0.18mA |
|
| DC176105A | DC176106A | DC176107A | DC176108A |
输出额定值 (0～40℃) | 输出电压 | 0～120V | 0～160V | 0～200V | 0～320V |
输出电流 | 0～1.5A | 0～1.25A | 0～1A | 0～0.625A |
输出功率 | 180W | 200W | 200W | 200W |
编程准确度 | 电压0.035%+ | 71mV | 72mV | 100mV | 144mV |
电流0.035%+ | 1mA | 0.8mA | 0.8mA | 0.5mA |
回读准确度 | 电压0.025%+ | 47mV | 48mV | 60mV | 98mV |
电流0.025%+ | 0.5mA | 0.5mA | 0.5mA | 0.3mA |
纹波和噪声 (20Hz～20MHz) | 恒压状态rms | 19mV | 20mV | 40mV | 40mV |
峰—峰 | 39mV | 40mV | 80mV | 80mV |
恒流状态rms | 3.5mA | 3mA | 2mA | 1mA |
电源调整率 （源效应） | 电压（CV） | 4.8mV | 5mV | 8mV | 8mV |
电流（CC） | 0.4mA | 0.5mA | 0.5mA | 0.2mA |
负载调整率 （负载效应） | 电压（CV） | 8mV | 10mV | 15mV | 20mV |
电流（CC） | 0.5mA | 0.5mA | 0.35mA | 0.2mA |
瞬态响应时间 | ＜5ms（负载电流变化10%，输出电压恢复到先前电平100mV以内） |
温度系数 | 恒压100ppm+ | 3.5mV | 4mV | 4.5mV | 5mV |
恒流180ppm+ | 0.17mA | 0.15mA | 0.1mA | 0.1mA |
