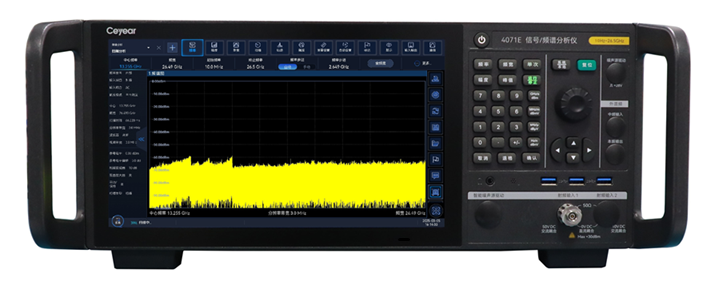

产品简介
Ceyear 4071系列信号/频谱分析仪是电科思仪推出的经济型信号/频谱分析仪产品。
Ceyear 4071具备出色的测试动态范围、相位噪声、幅度精度和测试速度，具备频谱分析、I/Q分析、实时频谱分析、瞬态分析、矢量信号分析、脉冲分析等丰富的测试功能。
能够满足在无线通信、汽车电子、低轨卫星、物联网等领域研发、生产快速测试需求。

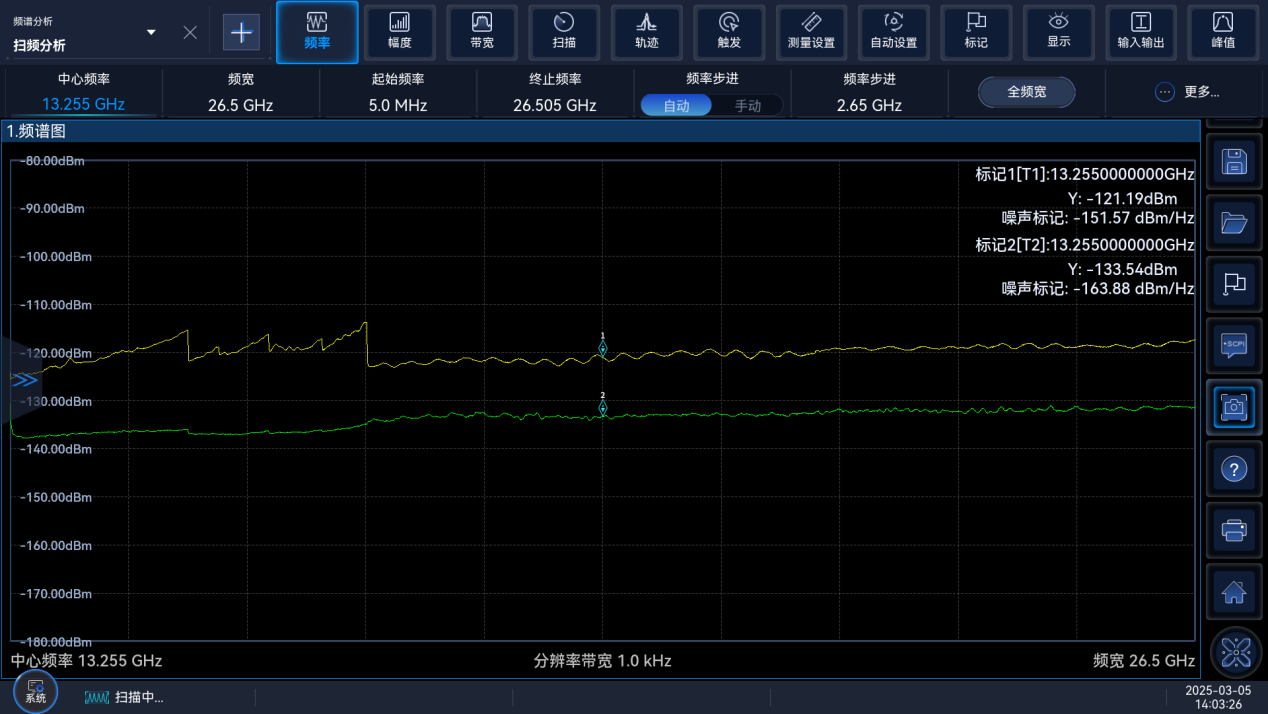

全面的频谱分析能力
● 支持扫频和FFT两种扫描类型
● 零频宽快速扫描，最快扫描时间1μs
● 扫描点数支持101～120001
● 可配置6条轨迹，12个标记。具有NdB标记、噪声标记、带宽功率/密度标记、载噪比、调幅深度等标记功能
● 支持正常、正峰值、负峰值、取样、平均（视频/功率/电压）并行检波
● 支持自由、电源、视频、外部、定时器、突发信号等多种触发方式，支持时间门测量、场强测试等功能
● 具有占用带宽、邻道功率（含信道功率）、功率统计（APD/CCDF）、突发功率、频谱发射模板、谐波失真、三阶交调等测试功能
200MHz分析带宽
Ceyear 4071最大200MHz的瞬时分析带宽，可提供10MHz（标配）/40MHz/200Hz共3种分析带宽选择，满足不同测试场景的应用需求。
多种分析带宽配置选择
提供10MHz/40MHz/200MHz共3种带宽配置选择，满足在5G NR、WLAN等不同测试应用场景进行灵活配置。
优越的无杂散动态范围
200MHz分析带宽下无杂散动态范围为-75dBc。
全面的无线通信协议分析能力
Ceyear 4071的移动通信协议分析选件能够快速、直观地测试5G NR、LTE、NB-IoT、WCDMA、GSM等多种无线通信标准的信号特性。

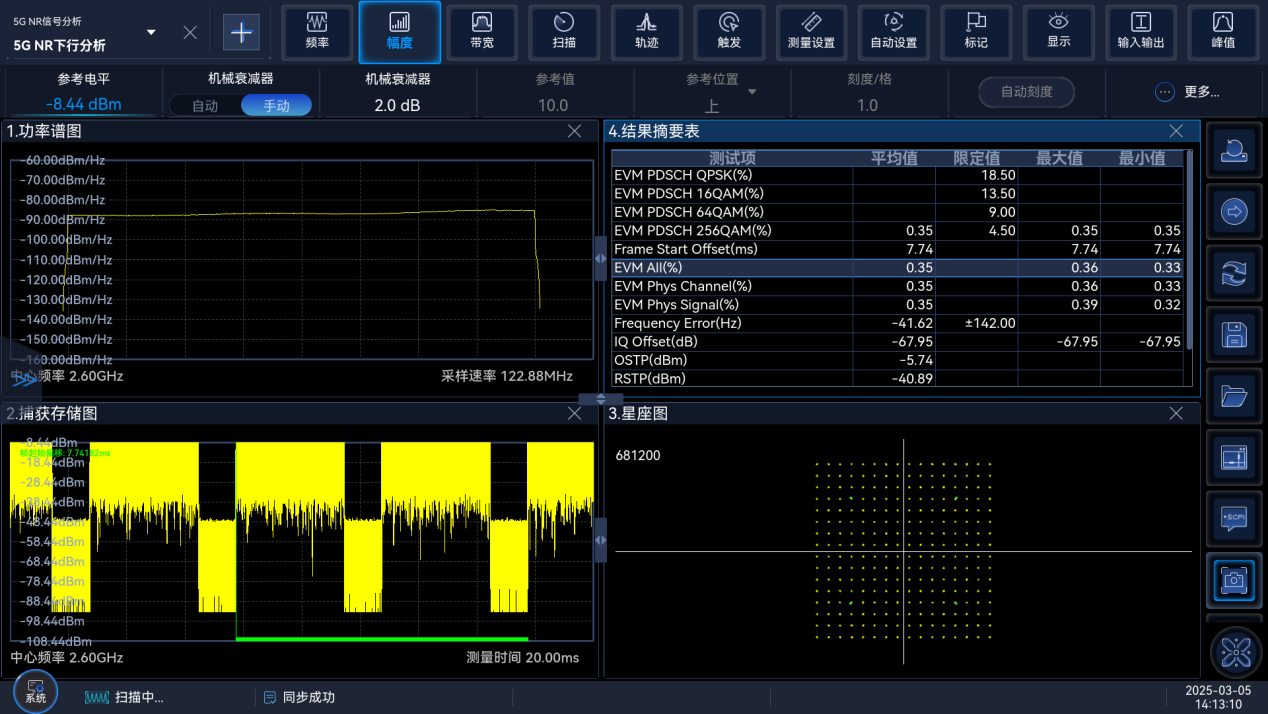

5G NR信号分析
5G NR信号分析功能可对3GPP Rel-15、Rel-16、Rel-17、Rel-18版本的5G NR上行和下行信号进行调制分析，支持FDD、TDD两种双工模式，支持BPSK到1024QAM多种调制格式，支持Test Model一键测试和自定义参数灵活设置分析，显示不同调制方式、物理信道及物理信号的误差矢量幅度（EVM）、频率误差和功率等测量结果，提供星座图、结果摘要表、资源分配等多种视图。
LTE信号分析
LTE信号分析功能可对上行和下行信号进行调制分析，支持FDD、TDD两种双工模式，支持QPSK到256QAM调制格式，支持E-TM一键测试和自定义参数灵活配置分析，显示不同调制方式、物理信道及物理信号的误差矢量幅度（EVM）、频率误差和功率等测量结果，提供星座图、结果摘要表、EVM Vs.载波等多种视图。
OFDM信号分析
OFDM信号分析功能可对自定义OFDM信号进行调制分析，支持前导、导频、CP、子载波、符号个数等多种参数自定义灵活配置，支持BPSK到1024QAM 多种调制格式，提供捕获存储、功率谱密度、星座图、总结表等视图。
NB-IoT信号分析
NB-IoT信号分析功能可对基于FDD LTE制式的窄带物联网下行链路信号进行调制分析，支持独立（Stand-alone）、带内（In-band）、保护频带（Guard-band）三种部署模式，支持N-Test Model一键测试和自定义参数灵活设置，显示不同物理信道及物理信号的误差矢量幅度（EVM）、频率误差和功率等测量结果，提供星座图、结果摘要表、EVM vs.载波等视图。
无线通信信号带外特性分析
在带外测量方面，能提供广泛的标准和限值线一键设置能力，高效率执行邻信道泄漏比（ACLR）、频谱发射模板（SEM）等测量。

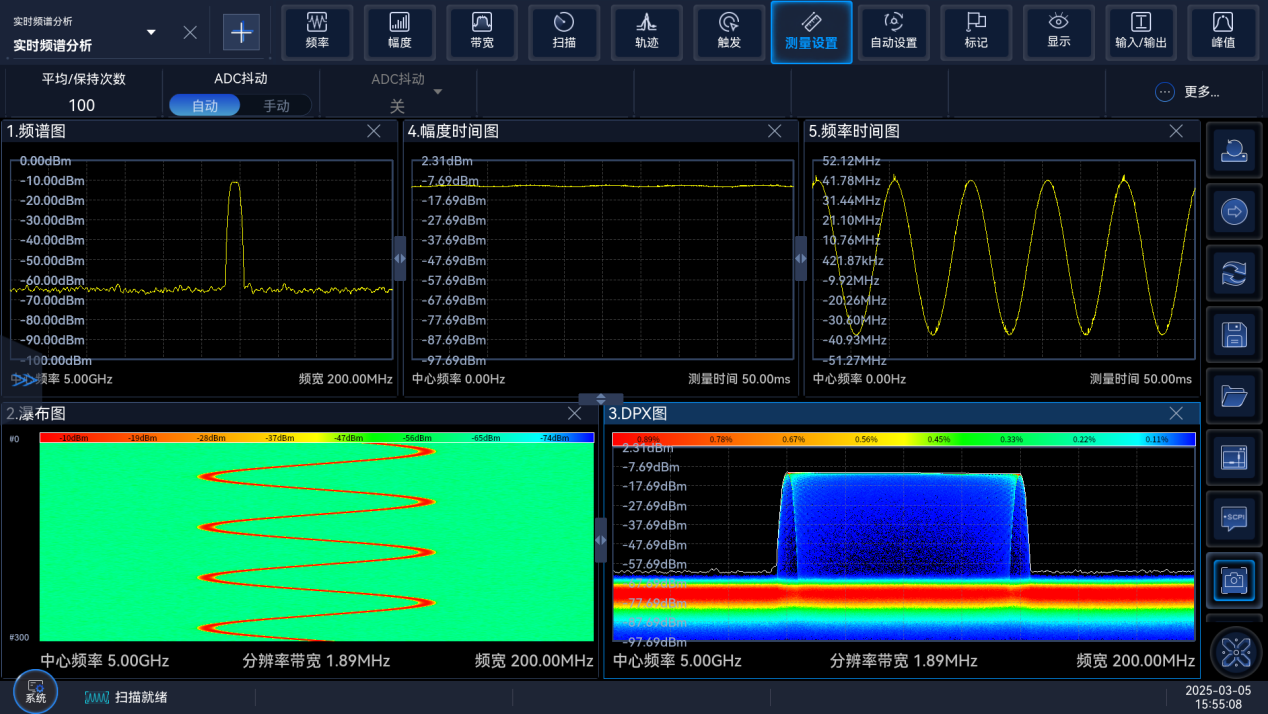

强大的实时频谱分析功能
实时频谱分析功能是突发、捷变、跳频信号等随时间变化信号的极佳测试工具。
● 最大实时分析带宽10MHz/40MHz/200MHz可选
● 具备数字荧光频谱、无缝瀑布图、瞬时频谱、功率vs.时间、频率vs.时间等多种图表
● 100%截获概率（POI）信号最短持续时间优于1.152μs，FFT实时处理速度为976563次/s
● 频率模板触发、功率触发等多种实时触发功能，可用于捕获和分析感兴趣信号事件发生前后的数据

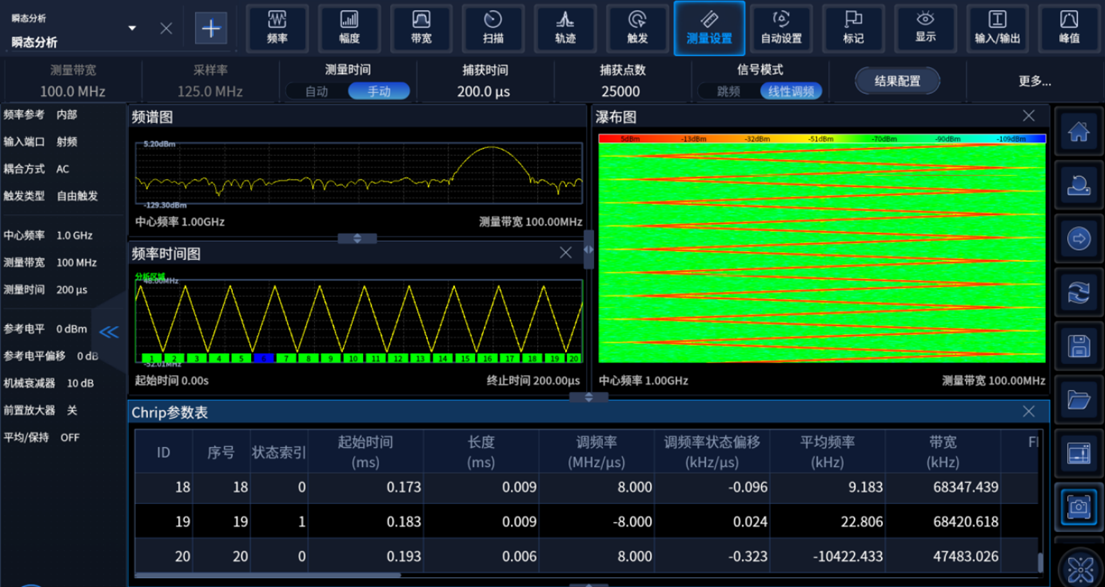

灵活的瞬态分析功能
瞬态信号分析功能可以对捕获数据的IQ幅度、相位、频率以及功率等参数进行分析，也可以对跳频信号、调频连续波信号进行自动分析得到参数结果。
跳频信号/FMCW信号分析
在瞬态分析选件基础上，信号/频谱分析仪还可选配S10H跳频信号分析选件和S10F FMCW(调频连续波)信号分析选件。其中，S10H选件能够方便的分析频率跳变信号，得到信号的驻留时间/切换时间、频率和偏差等特征参数。S10F选件可以对调频连续波信号进行自动测试，得到调频率、调频带宽以及频率非线性等参数。

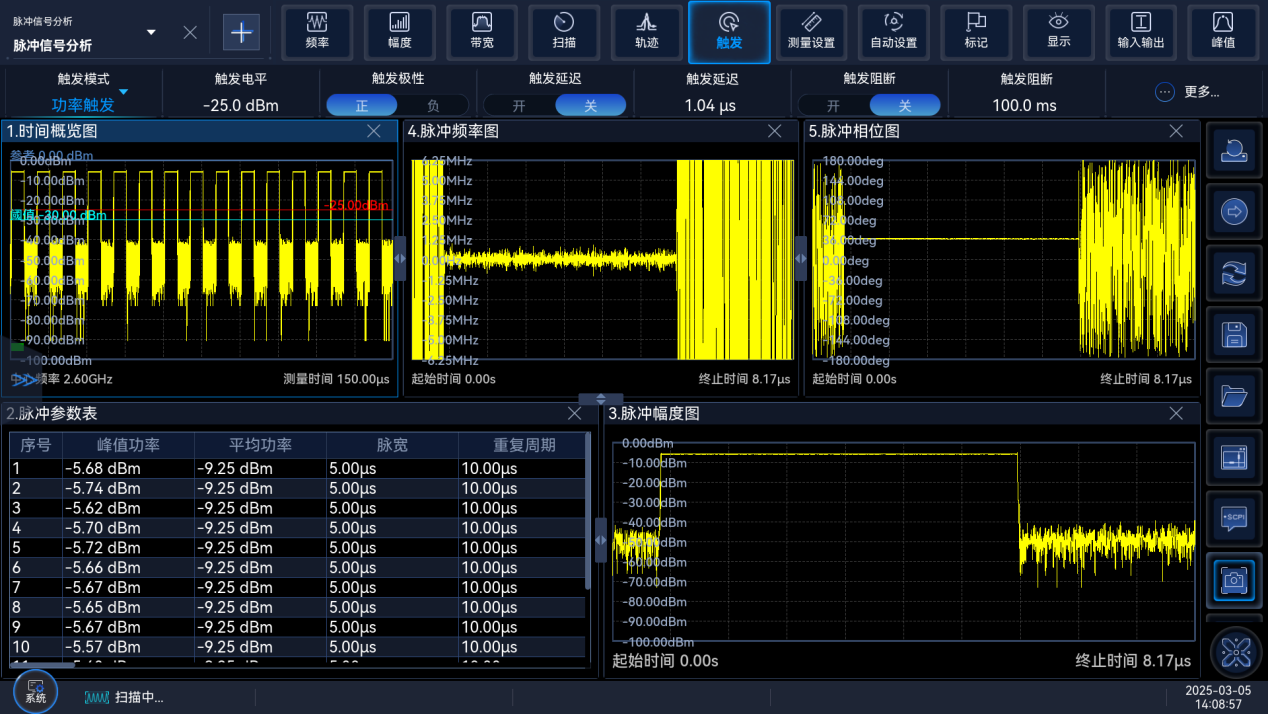

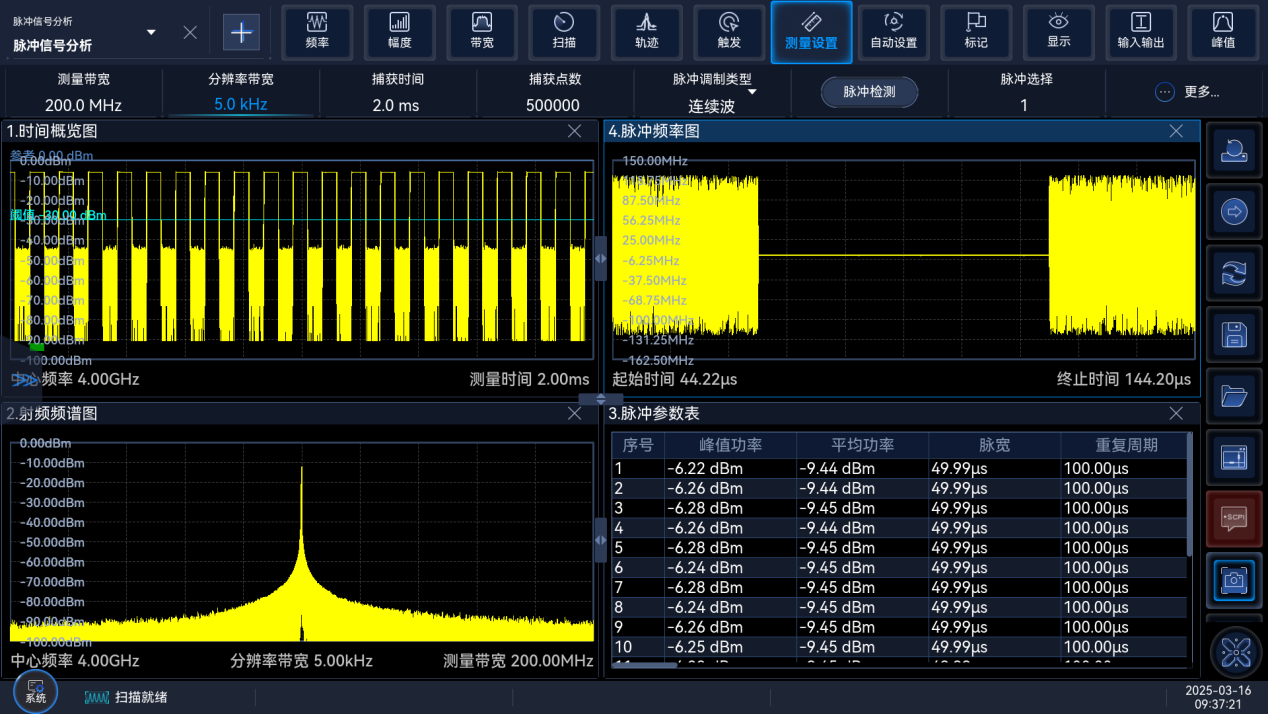

全面的脉冲信号分析功能
脉冲信号分析功能选件，可对脉冲调制信号进行多层次的测量分析，并以频谱、时间图谱、参数表等多种显示方式展现，辅助进行系统性能衡量和问题定位。
丰富的脉冲参数测量
支持脉冲信号频谱、时域特性测试，可同时对脉宽、脉冲周期、脉冲上升和下降时间、脉冲内功率下降、峰值功率、最小功率、顶值、底值、脉冲幅度、预冲、过冲、频率误差峰值、频率误差有效值、频率偏移等脉冲参数进行分析显示。
脉内特性分析
可对选定的任意脉冲进行幅度、脉内频率/相位特性、频谱特性的细节分析。
脉间特性分析
具备脉冲参数趋势分析和统计分析功能，可对脉间特征参数的变化趋势和分布特性进行分析。

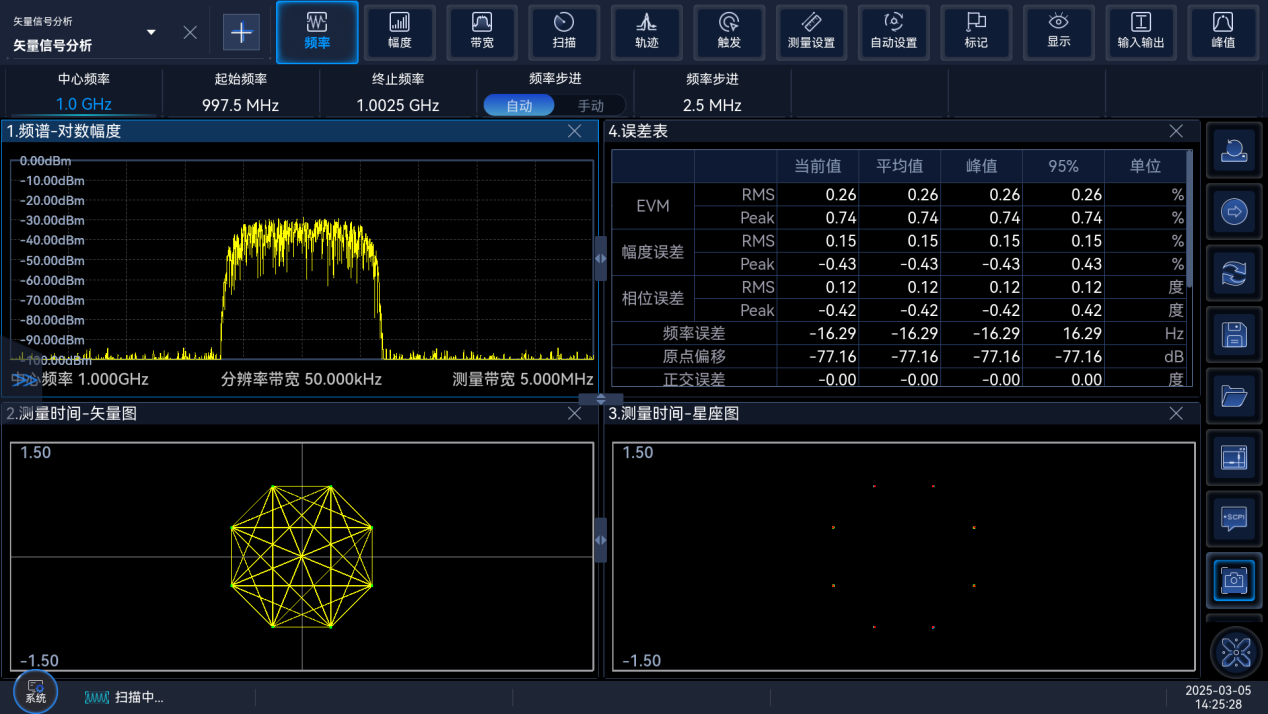

精确的矢量调制信号分析功能
矢量信号分析功能，可对通用单载波、单调制数字调制信号进行解调，得到原始调制码元序列和调制质量分析结果。可对数字调制信号进行时域、频域和调制域的联合分析，对信号质量进行精确测试，并辅助诊断增益不平衡、正交误差、滤波错误和压缩等信号问题。
丰富的调制信号类型解调
对PSK、FSK、QAM、ASK、APSK等多种通用单载波、单调制数字调制信号进行解调分析。最高可支持4096QAM的高阶调制信号的解调分析。
全面的分析图谱形式
同时显示解调前、解调后、参考信号、符号和各种误差结果，支持频谱图、星座图、矢量图、相位轨迹图、眼图、误差/符号表等多种显示窗口，结果和表现形式丰富。
支持误码率测试
在矢量信号分析选件的基础上，选配S12B选件，可支持基于文件导入已知数据的误比特率测试；支持基于用户录制已知数据的误比特率测试；支持基于PRBS的误比特率测试；提供误比特率结果输出。
支持多调制分析
在矢量信号分析选件的基础上，选配S12M选件，可支持符合DVB-S2/X标准的信号解调分析；提供星座图、符号表等显示窗口；提供EVM、原点偏移等调制质量分析结果。
先进用户界面，全新交互体验
Ceyear 4071采用11.6英寸触摸显示屏，测试细节显示更全面、更直观。参数设置菜单简洁，一键直达参数设置。多测量模式并行运行与显示，模式切换方便高效。

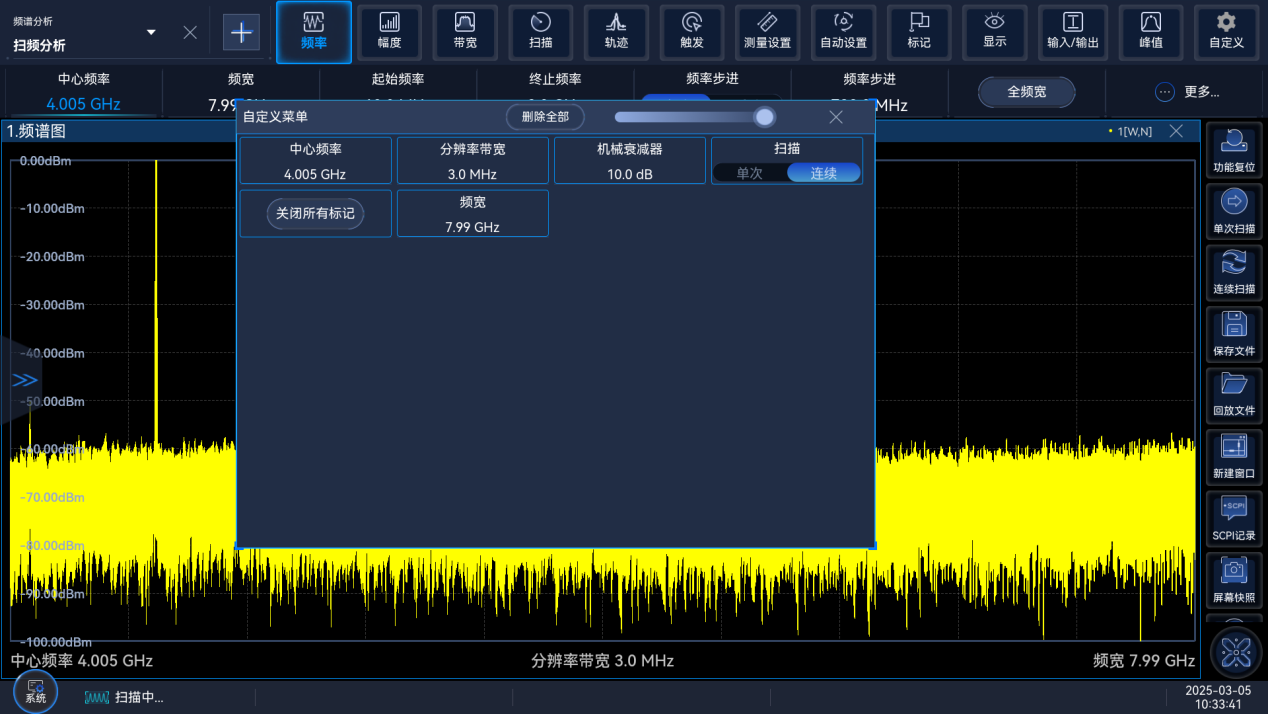

支持用户自定义菜单
根据测试习惯，量身定制个性化用户操控界面，实现一个窗口内的多功能操作，避免菜单过深、反复查找的困扰。
SCPI指令录制
具备SCPI指令记录按钮，可将手动操作过程录制成SCPI指令，以文本格式导出，也可以保存成C++、Python、Matlab、C#等语言的文件，加速控制脚本编程速度。
浏览器方式远程访问
仪器内置 Web服务，用户可在上位机电脑上通过浏览器访问仪器，在远程监视仪器的同时，还可以进行程控控制、界面截图、获取数据以及文件传输等操作。
产品参数
频率范围 | 型号 | 直流耦合 | 交流耦合 |
4071A | 2Hz～4GHz | 10MHz～4GHz |
4071B | 2Hz～8GHz | 10MHz～8GHz |
4071C | 2Hz～13.6GHz | 10MHz～13.6GHz |
4071D | 2Hz～18GHz | 10MHz～18GHz |
4071E | 2Hz～26.5GHz | 10MHz～26.5GHz |
10MHz 精密频率参考 | 频率准确度： ±（至上次校准日期×老化率＋温度稳定度＋校准准确度） 标配 选件4071-H13 老 化 率： ±1×10-7/年 ±5×10-8/年 温度稳定度： ±5´10-7 ±5×10-8 校准准确度： ±4´10-8 ±4´10-8 注：默认至上次校准日期时间为1年。 |
频率读出 准确度 | ±（频率读数×频率参考准确度＋0.1%频宽＋5%分辨率带宽＋2Hz＋0.5水平分辨率*） *：水平分辨率=频宽/（扫描点数-1） |
频率计数 准确度 | ±（频率读数×频率参考准确度＋0.1Hz） |
频宽 | 范围：0Hz（零频宽），10Hz～该型号最高频率范围 准确度：±（0.1%×频宽＋频宽/（扫描点数-1）） |
扫描时间范围 | 频宽≥10Hz： 1ms～16000s 频宽=0Hz： 1μs～16000s |
扫描点数范围 | 101～120001 |
分辨率 带宽 | 范围：0.1Hz～10MHz （10%步进）、20MHz |
衰减器 | 范围：0～70dB，步进：2dB |
低噪声前置放大器 | 频率范围：100kHz～主机频率上限 增益：30dB（标称值） |
分析带宽 | 标配：10MHz选件H38-40：40MHz选件H38-200：200MHz |
视频带宽 | 范围：0.1Hz～10MHz （10%步进）、20MHz、宽开（标称50MHz），（标称值） |
触发方式 | 自由、电源、视频、外部触发1/2、定时器、突发信号触发 |
检波方式 | 正常、正峰值、负峰值、取样、视频平均、功率平均、电压平均 |
相位噪声
（载波1GHz，20°C ~ 30°C） | 选件（4071-H16，必选） |
频偏 | 指标 | 典型值 |
100Hz | ≤-93dBc/Hz | -97dBc/Hz |
1kHz | ≤-110dBc/Hz | -114dBc/Hz |
10kHz | ≤-116dBc/Hz | -120dBc/Hz |
100kHz | ≤-120dBc/Hz | -123dBc/Hz |
1MHz | ≤-130dBc/Hz | -135dBc/Hz |
剩余调频 | ≤1Hz×N（10Hz分辨率带宽，10Hz视频带宽，20 ms 内的额定值，具体N值参见频段划分的谐波次数） |
显示平均噪声电平（输入端接匹配负载，轨迹平均，平均类型为视频平均，检波方式为视频平均检波，0dB输入衰减，归一化至1Hz RBW，20°C ~ 30°C） | 4071A/B 前放关 |
频率范围 | 指标 | 典型值 |
10MHz≤f≤1GHz | ≤-151dBm | -153dBm |
1GHz ˂f≤2GHz | ≤-148dBm | -152dBm |
2GHz ˂f≤3GHz | ≤-146dBm | -151dBm |
3GHz ˂f≤4GHz | ≤-143dBm | -147dBm |
4GHz ˂f≤6GHz | ≤-145dBm | -149dBm |
6GHz ˂f≤8GHz | ≤-143dBm | -147dBm |
4071A/B 前放开 |
频率范围 | 指标 | 典型值（H34A-XX） |
10MHz≤f≤50MHz | ≤-165dBm | -169dBm |
50MHz ˂f≤4GHz | ≤-161dBm | -166dBm |
4GHz ˂f≤6GHz | ≤-160dBm | -163dBm |
6GHz ˂f≤8GHz | ≤-155dBm | -159dBm |
4071C/D/E 前放关 |
频率范围 | 指标 | 典型值 |
10MHz≤f≤1GHz | ≤-149dBm | -152dBm |
1GHz ˂f≤2GHz | ≤-147dBm | -150dBm |
2GHz ˂f≤3GHz | ≤-144dBm | -147dBm |
3GHz ˂f≤4GHz | ≤-141dBm | -144dBm |
4GHz ˂f≤6GHz | ≤-143dBm | -146dBm |
6GHz ˂f≤8GHz | ≤-139dBm | -143dBm |
8GHz ˂f≤13.6GHz | ≤-145dBm | -149dBm |
13.6GHz ˂f≤18GHz | ≤-145dBm | -147dBm |
18GHz ˂f≤26.5GHz | ≤-141dBm | -145dBm |
4071C/D/E/ 前放开 |
频率范围 | 指标 | 典型值(4071-H34-XX) |
10MHz≤f≤50MHz | ≤-158dBm | -161dBm |
50MHz ˂f≤4GHz | ≤-161dBm | -165dBm |
4GHz ˂f≤6GHz | ≤-160dBm | -164dBm |
6GHz ˂f≤8GHz | ≤-160dBm | -163dBm |
8GHz ˂f≤18GHz | ≤-157dBm | -161dBm |
18GHz ˂f≤26.5GHz | ≤-155dBm | -159dBm |
频率响应和绝对幅度准确度 （10dB衰减， 20°C ~ 30°C） | 前放关 |
频率范围 | 指标 | 典型值 |
9kHz≤f≤10MHz | ±0.70dB | ±0.40dB |
10MHz≤f≤4GHz | ±0.50dB | ±0.30dB |
4GHz ˂f≤8GHz | ±0.80dB | ±0.50dB |
8GHz ˂f≤18GHz | ±1.70dB | ±1.00dB |
18GHz ˂f≤26.5GHz | ±2.20dB | ±1.40dB |
前放开 |
10MHz≤f≤4GHz | ±1.00dB | ±0.60dB |
4GHz˂f≤8GHz | ±1.50dB | ±0.90dB |
8GHz ˂f≤18GHz | ±2.50dB | ±1.20dB |
18GHz ˂f≤26.5GHz | ±3.00dB | ±2.00dB |
绝对幅度准确度（10 dB 衰减，20°C ~ 30°C，1 Hz ≤分辨率带宽≤ 1 MHz，输入信号-10 ～-50 dBm）： ±0.30dB 500MHz校准频率 ±（0.30dB＋频率响应） 所有频率(500MHz校准频率除外) |
1dB增益压缩（双音法测试，分辨率带宽5kHz，3MHz频率间隔， 20°C ~ 30°C） | 频率范围 | 指标 | 典型值 |
10MH≤f ˂100MHz | ≥0dBm | +3dBm |
100MHz≤f˂1GHz | ≥0dBm | +3dBm |
1GHz≤f ˂8GHz | ≥+3dBm | +6dBm |
8GHz≤f ≤26.5GHz | ≥+3dBm | +6dBm |
三阶截获点 （TOI） （输入混频器两个-10dBm信号测试，频率间隔50kHz，20℃～30℃） | 频率范围 | 指标 | 典型值 |
10MHz≤f ≤200MHz | ≥+12dBm | +17dBm |
200MHz ˂ f ≤4GHz | ≥+15dBm | +19dBm |
4GHz ˂ f ≤8GHz | ≥+15dBm | +20dBm |
8GHz ˂ f ≤26.5GHz | ≥+15dBm | +18dBm |
剩余响应 （输入端接匹配负载，0dB衰减） | ≤-90dBm 200kHz ≤f ≤8GHz |
IQ数据 | 标配/选件H38-40： 存储深度（IQ长度）2GB 分析带宽≤40MHz： 250M IQ样点， IQ字节长度：32位I，32位Q 分析带宽＞40MHz： 1000M IQ样点，IQ字节长度：16位I，16位Q 选件H38-200 存储深度（IQ长度）4GB 分析带宽≤40MHz： 500M IQ样点， IQ字节长度：32位I，32位Q 分析带宽＞40MHz： 1000M IQ样点，IQ字节长度：16位I，16位Q |
外形尺寸 | 宽（mm）×高（mm）×深（mm）： （475±4）mm ×（193±2.5）mm ×（533±4）mm（包含把手、底脚、垫脚） （426±2）mm ×（177±1.2）mm ×（450±2）mm（不含把手、底脚、垫脚） |
最大重量 | 约23kg（标配） |
电源 | AC 110~240V，50~60Hz |
功耗 | 最大功耗：300W（标配） |
温度范围 | 工作温度：0°C ~ +50°C 存储温度：-40°C ~ +70°C |
射频接口 | 4071A/B/C/D | N型（阴），50Ω |
4071E | 3.5mm（阳），50Ω |
