产品简介

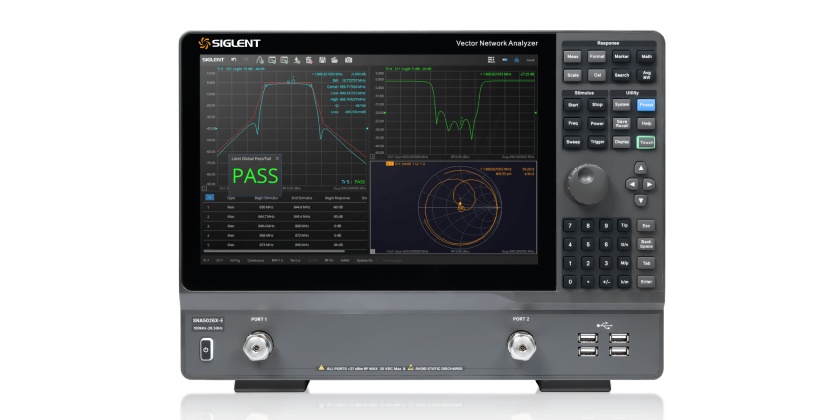

SNA5000X-E 系列频率范围覆盖9 kHz至26.5 GHz，支持2端口S参数测量。配备SOLT、TRL等多种校准方法，确保高精度测量。功能上支持时域分析（TDR）、频谱分析、差分测量、阻抗转换及端口扩展等，适用于滤波器、天线等射频器件的参数测试。支持HDMI输出，并提供LAN、USB接口及SCPI/LabVIEW远程控制协议，兼容自动化测试系统。该系列产品具有高性价比和多功能性等特点，可应用于通信、汽车电子等领域，满足研发、生产及教育场景的多样化需求。
主要特性
宽频段高动态范围，精准捕捉信号细节
SNA5000X-E支持9 kHz~26.5 GHz连续频率扫描，覆盖从低频校准到毫米波测试的全场景需求。其动态范围可达125 dB（典型值），结合0.05 dB幅度分辨率与1 Hz频率分辨率，能精准捕捉微弱信号，满足高Q值滤波器等精密器件的严苛测试需求
多维度功能集成，应对多元行业挑战
SNA5000X-E矢量网络分析仪通过集成多项实用功能，帮助用户高效应对不同行业的测试挑战
智能化操作，让效率与精度并存

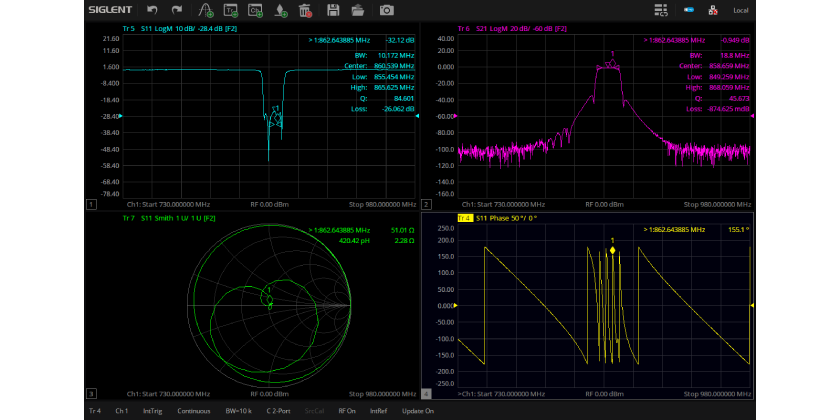

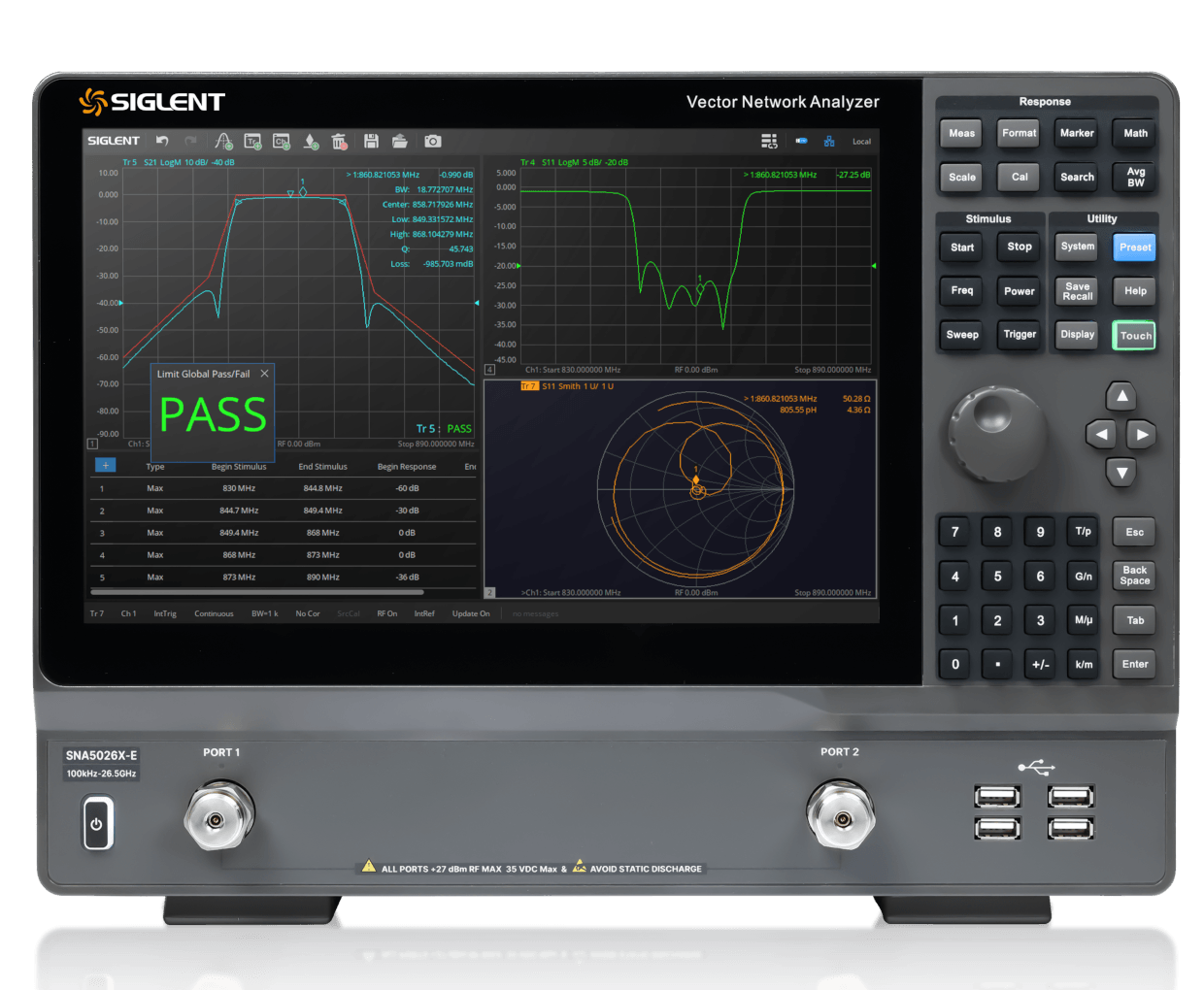

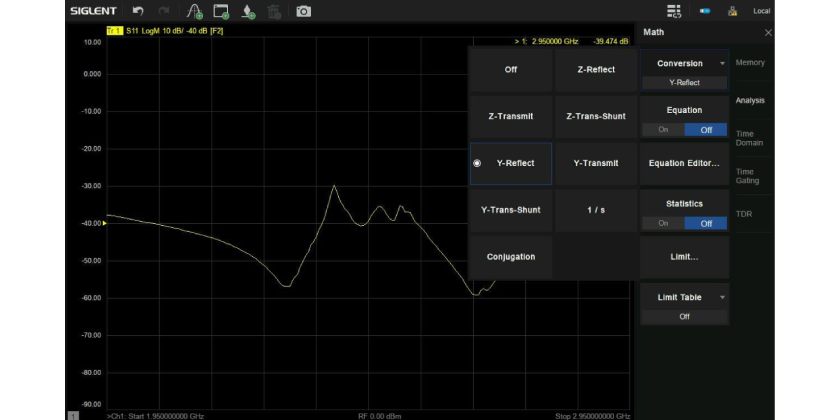

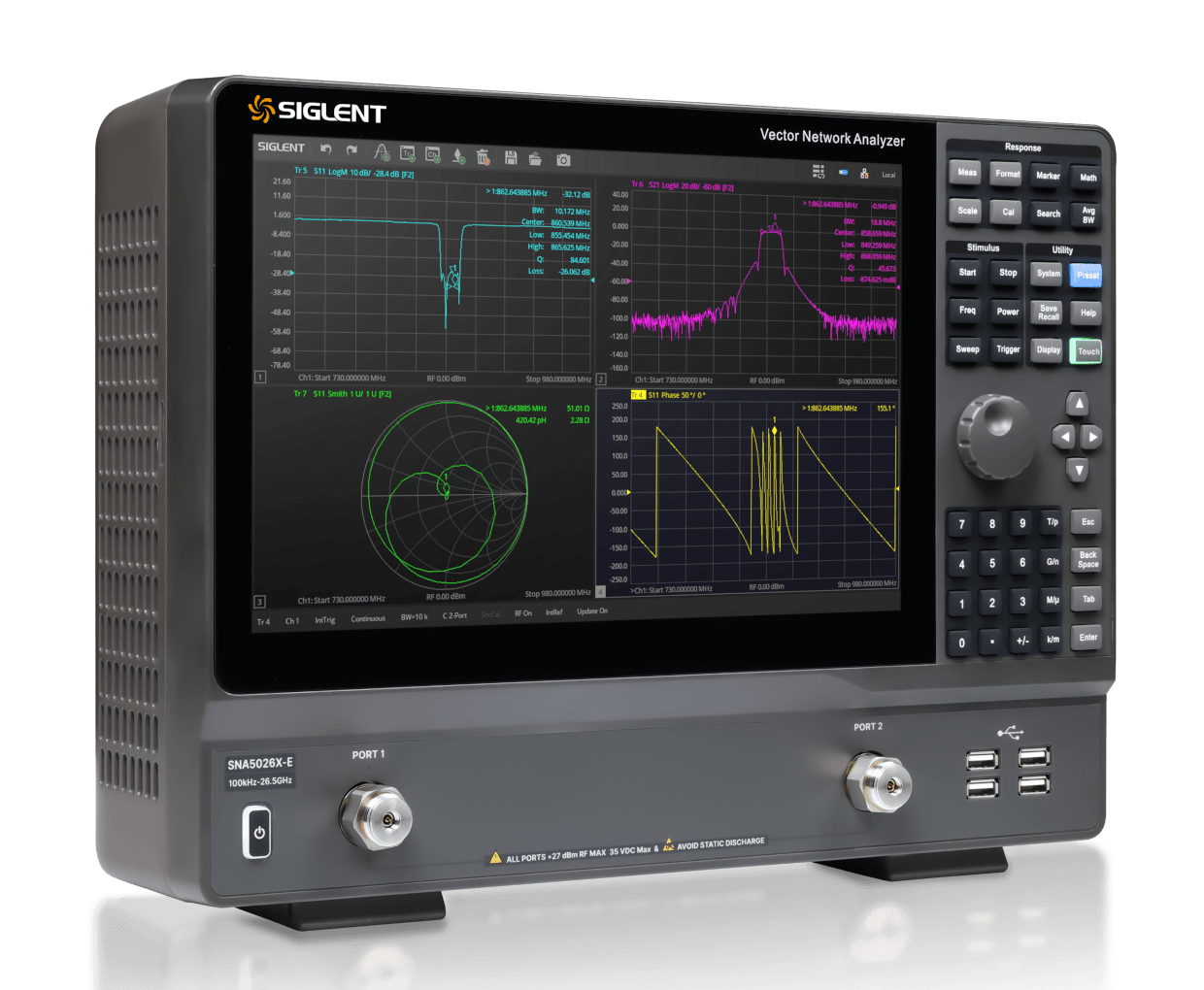

SNA5000X-E系列具备12.1英寸触摸屏，支持多窗口显示，工程师可同时观察多个S参数，数据对比一目了然。同时，SNA5000X-E也支持包括群时延、史密斯图等多种数据显示格式，支持高频测量与滤波器特性一键分析，快速获取插入损耗、带宽等关键指标，还支持公式输入功能，让每一次测试都更便捷
主要参数
输出频率范围：9 kHz-3 GHz, 9 kHz-6.5 GHz, 9 kHz~8.5 GHz, 100 kHz-14 GHz, 100 kHz-20 GHz, 100 kHz-26.5 GHz
端口数：2
频率分辨率：1 Hz
幅度分辨率：0.05dB
中频带宽范围：1 Hz-10 MHz
输出功率设置范围：-40 dBm ~ +10 dBm
动态范围：125dB
校准类型：响应校准，增强响应校准，单端口校准，全二端口校准，TRL校准
测量分析类型：S参数测量，差分(平衡)测量，接收机测量，时域分析、TDR、带宽分析、阻抗转换、端口匹配、去嵌功能、频谱分析功能等

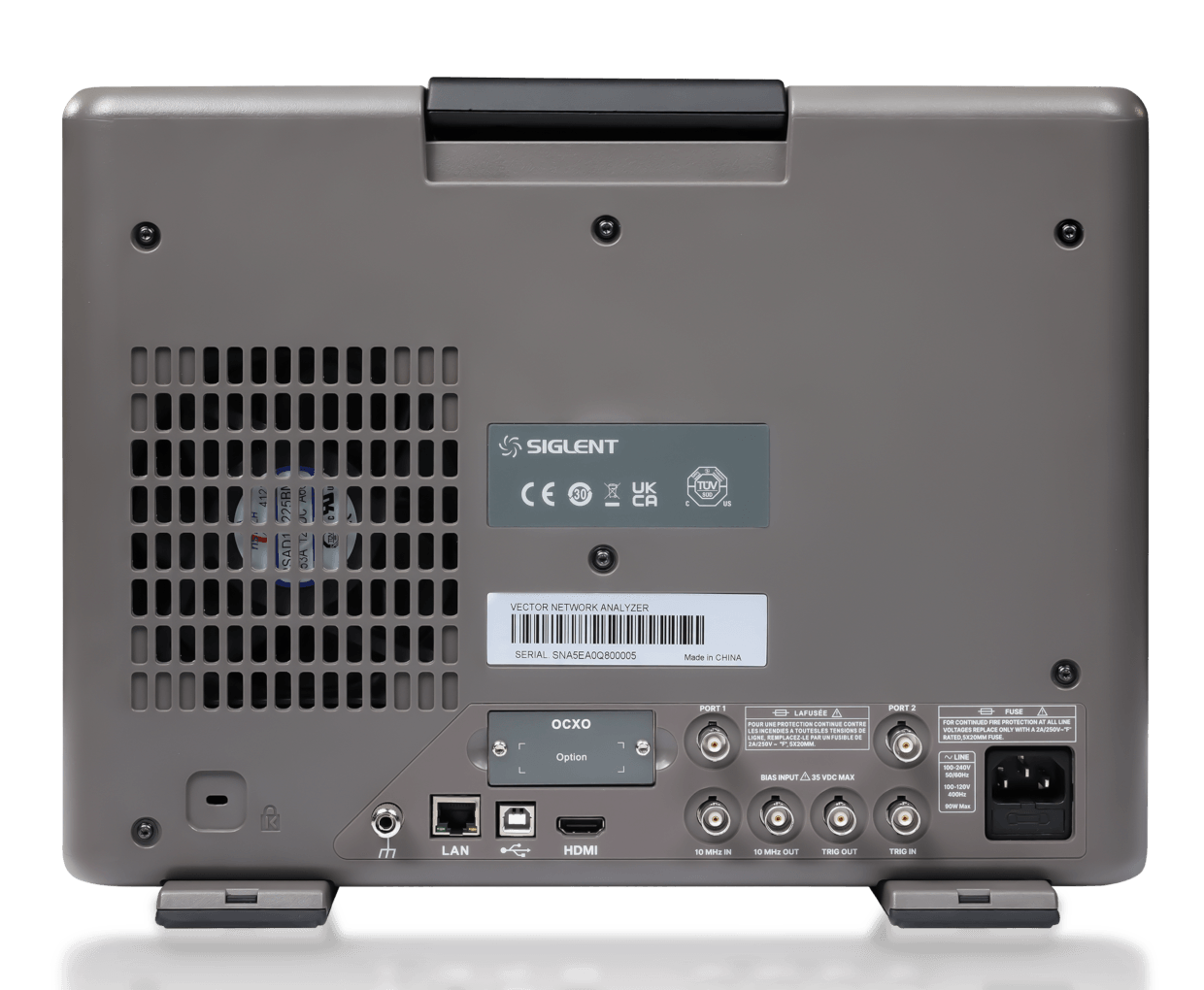

通信接口：LAN，USB Device，USB Host（USB-GPIB）
产品类型
产品型号 | 输出频率范围 | 端口数 | 频率分辨率 | 幅度分辨率 | 中频带宽范围 | 输出功率设置范围 | 动态范围 |
SNA5026 X-E | 100 kHz-26.5 GHz | 2 | 1 Hz | 0.05dB | 1 Hz-10 MHz | -40 dBm ~ +10 dBm | 125dB |
SNA5020 X-E | 100 kHz-20 GHz | 2 | 1 Hz | 0.05dB | 1 Hz-10 MHz | -40 dBm ~ +10 dBm | 125dB |
SNA5014 X-E | 100 kHz-14 GHz | 2 | 1 Hz | 0.05dB | 1 Hz-10 MHz | -40 dBm ~ +10 dBm | 125dB |
SNA5008 X-E | 9 kHz~8.5 GHz | 2 | 1 Hz | 0.05dB | 1 Hz-10 MHz | -40 dBm ~ +10 dBm | 125dB |
SNA5006 X-E | 9 kHz-6.5 GHz | 2 | 1 Hz | 0.05dB | 1 Hz-10 MHz | -40 dBm ~ +10 dBm | 125dB |
SNA5003X-E | 9 kHz-3 GHz | 2 | 1 Hz | 0.05dB | 1 Hz-10 MHz | -40 dBm ~ +10 dBm | 125dB |
