产品简介

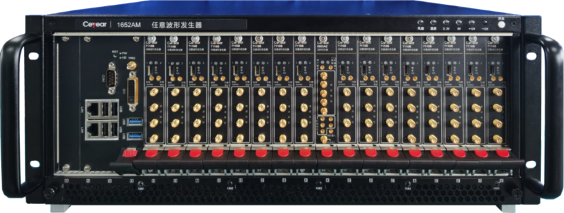

1652AM任意波形发生器是一款多通道、多功能的任意波形发生器。它在兼顾了输出信号高质量的同时，实现了高通道密度。它可与其它通用或专用模块化测试仪器构成综合测试系统或平台，支持众多解决方案，包括先进计算机调控信号生成、大规模MIMO信号生成、多通道相干信号生成等。
1652AM标配4通道，单台整机可根据用户需求最多配置64通道，所有通道可精密同步输出，且信号输出延迟可精确调节。多台整机之间同样具备同步机制，同步精度不下降。每个通道均具备512M样点的存储深度，可独立编程，能实现常规函数波形产生、可编辑任意波形发生等功能。任意波播放支持定时播放、外触发播放、循环播放等多种播放方式，每次播放的次数可定义。
主要特点
通道间/多模块间/多机箱间精密同步

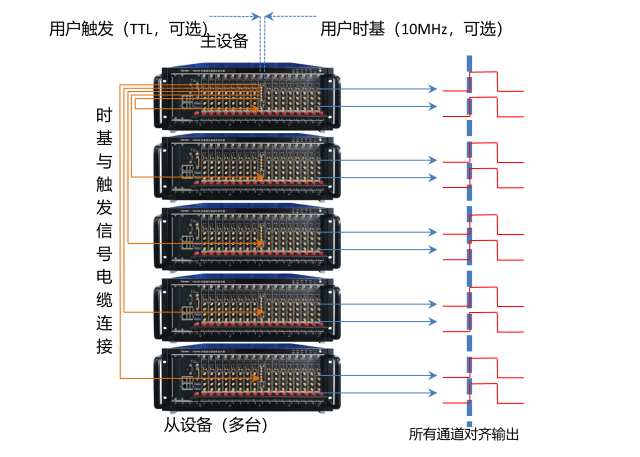

1652AM配备了独特的高精度同步定时器，其采用新型高精度数字延迟架构，同步精度远优于传统产品。 任意波模式下：同一模块内四个通道同步精度可达30ps；不同模块间、多机箱间通过定时同步器，实现高精度的信号输出同步，同步精度同样可达30ps；每个通道输出信号的延时独立可调，调节步进1ps级。
优秀的脉冲信号过冲抑制

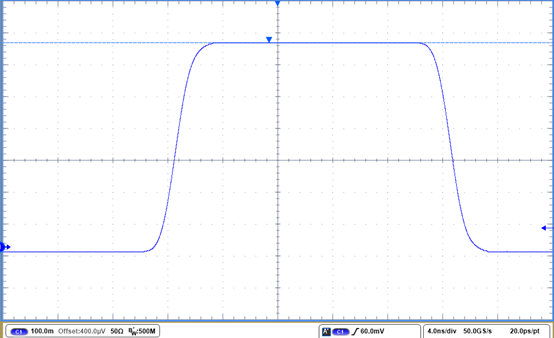

1652AM针对脉冲信号做了特殊的算法优化，可以在保证较快信号边沿时间的同时，实现低过冲、高平坦度、高通道密度的脉冲信号发生，满足苛刻的先进计算调控脉冲信号发生要求。
优秀的带内平坦度

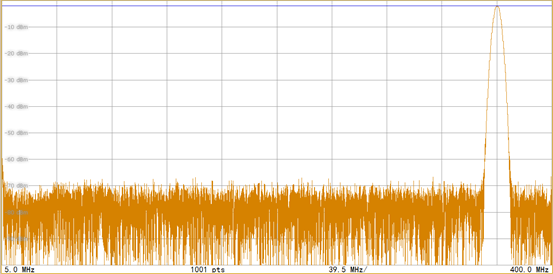

内置宽带频响实时补偿技术，在FPGA内实时修正400MHz实时带宽内的信号平坦度。
可任意编程的深存储波形回放
每通道512M采样点的存储深度，用户可通过外部编程工具生成数字波形文件，或直接使用内置的典型波形信号，装载到1652AM中回放输出，支持循环播放、指定次数播放、单次播放。
波形快速下载
每个任意波形发生器插槽均采用PCIe×4总线传输，可提升波形下载速度。同时提供动态库dll，内置整机全套控制接口，用户可在1652AM内置的主控器上直接编程调用该dll，避免通过网口传输大容量波形数据，从而提升波形下载速度。
典型应用

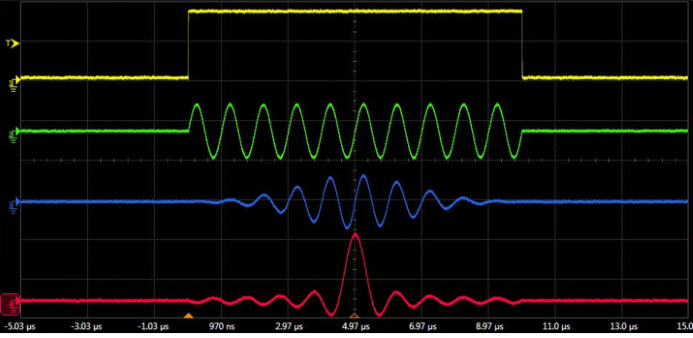

1652AM任意波形发生器广泛应用于先进计算、大规模MIMO、医学成像、自动测试系统、无线设备的制造与测试等领域。可用于生成先进计算机调控脉冲与直流信号、MIMO多通道相参信号、多通道可调延时脉冲激发信号、多通道短波/超短波通信信号等。也可以让1652AM作为基带信号发生器生成多对IQ基带信号，与矢量源、矢量调制器搭配使用，通过上变频实现更高频段的信号输出。
产品参数
1652AM任意波形发生器主机 |
主机槽位数 | 总槽位数：18 |
标配已占用槽位数：3（主控器、6903AE定时同步器、7110B任意波形发生器各占用1槽） |
工作温度 | 0℃～+40℃ |
贮存温度 | -40℃～+70℃ |
供电电源 | 220VAC（50Hz±5％） |
功耗 | 标配 | ≤160W |
单个7110B | ≤25W |
外形尺寸 | 宽×高×深=482.6 mm×177 mm×450mm（不含把手与垫脚） |
7110B任意波形发生器 |
输出特性 | 单个模块输出通道数量 | 4 |
输出模式 | 标配 | DC耦合输出 |
1652AM-H14选件 | DAC直接输出 |
接口形式 | 单端50Ω SMA |
采样率 | 标配 | 1.2GSa/s（DAC 2x插值到2.4GSa/s） |
1652AM-H13选件 | 600MSa/s，(300MSa/s)/N（N=1,2,3,...,1000000） |
输出信号频率范围 | DC～400MHz |
垂直分辨率 | 16bits |
单模块Mark输出数量 | 1 |
函数波形生成 （支持多模块相位同步） | 标配 | 正弦 |
1652AM-H12选件 | 方波、脉冲、三角波、锯齿波 |
任意波形 | 用户自定义波形 |
任意波形存储深度 | 四通道共2G样点，每通道512 M样点 |
最大输出电压摆幅 (50欧负载, 正弦) | DC模式 | 2.0Vpp（≤200MHz）, 1.6Vpp（≤400MHz） |
DAC模式 （1652AM-H14选件） | 0.8Vpp（≤200MHz）, 0.7Vpp（≤400MHz） |
幅度准确度 (50欧负载，校准后测量) | ±5.0% ± 50 mV（@最大输出电压摆幅） |
直流偏置范围 (50欧负载，1652AM-H19选件激活时不支持用户设置直流偏置) | DC模式 | -2V ～ +2V (信号输出窗口为-2.5V～+2.5V) |
DAC模式 (1652AM-H14选件) | -1V ～ +1V (信号输出窗口为-1.5V～+1.5V) |
直流偏置分辨率 | 16bits |
直流偏置准确度 (50欧负载) | ±2.0% ± 10 mV |
正弦波 | 非谐波失真 (@700mVpp) | ≤-78dBcdBc（@10MHz）， ≤-72dBc（@100MHz）， ≤-70dBc（@200MHz）， ≤-67dBc（@400MHz） |
谐波失真 (@700mVpp) | ≤-68 dBc（@10MHz）， ≤-54 dBc（@100MHz）， ≤-41dBc（@180MHz）, ≤-55dBc(@300MHz)， ≤-68 dBc（@400MHz） |
相位噪声 (@700mVpp) | ≤ -119 dBc/Hz(@400MHz，频偏10kHz） （若用户采用其他型号机箱，取决于机箱背板晶振的相噪） |
RMS抖动 | ≤1 ps （若用户采用其他型号机箱，取决于机箱背板晶振的抖动） |
噪声功率谱密度 （@700mVpp/100MHz，30MHz～400MHz谱密度） | DC模式 | ≤-138.5 dBm/Hz |
DAC模式(1652AM-H14选件) | ≤-143.0 dBm/Hz |
方波、脉冲（函数模式） | 最高频率 | 50MHz |
脉冲 （任意波模式） | 最小边沿时间 (@700mVpp, 10%-90%) | ≤2.5ns |
过冲 (@700mVpp) | 标配 | 2.5% 典型值 |
1652AM-S91选件 | 支持用户根据实际测试环境精调过冲指标，使最终指标优于1% |
同步特性 | 模块内通道同步精度 | 30ps（未考虑电缆的差异，输出延时1ps步进可调） |
模块间通道 同步精度 | 30ps（未考虑电缆的差异，输出延时1ps步进可调） （若用户采用其他型号机箱，不支持模块间通道同步） |
多功能I/O端口（标准3.3V LVTTL电平） | 每模块端口数量 | 1 |
功能 | 外触发输入、内部触发输出、Mark输出 |
任意波形触发输出 | 触发方式 | 7110B本地触发 | 本地单次触发、本地面板外触发输入 |
整机全局触发 （由定时同步器生成） | 固定间隔（固定间隔次数可设），单次，单次或定时器面板触发输入 |
参考时钟输出端口（标准3.3V LVTTL电平） | 频率 | 10MHz 或 100MHz可选 |
6903AE定时同步器 |
触发同步信号 输出 | 数量 | 1 |
接口形式 | 差分100Ω 连接器 |
输出电平 | LVDS |
触发同步信号 输入 | 数量 | 1 |
接口形式 | 差分100Ω 连接器 |
输入电平 | LVDS |
延时可调节 | 25ps步进（防止7110B采样到触发信号边沿） |
时基信号输出（标准3.3V LVTTL电平） | 数量 | 5 |
接口形式 | MMCX |
频率 | 10MHz |
频率准确度 | ±0.5ppm |
用户时基输入（正弦） | 数量 | 1 |
接口形式 | MMCX |
输入电平 | 正弦（-10dBm~+5dBm） |
频率 | 10MHz |
机箱时基输入（标准3.3V LVTTL电平） | 数量 | 1 |
接口形式 | MMCX |
频率 | 10MHz |
用户触发输入（标准3.3V LVTTL电平） | 数量 | 1 |
接口形式 | MMCX |
主控器（CPU控制器） |
内存 | 16GB |
显示 | 1652AM主机不带显示器，需要用户自行外接显示器 |
存储 | 硬盘容量不低于400GB |
主控器前面板主要接口 | 1个DVI-I标准或VGA标准显示接口、4个USB2.0接口、2个网口 |
