产品简介
6914系列数字示波器将台式示波器的Any Acquire Phosphor技术融入到PXI/PXIe架构中，以模块化的结构形式提供台式示波器的功能和性能。该系列示波器具有6个产品型号，带宽350MHz~1GHz，最高采样率5GSa/s，最大存储深度200Mpts/CH，最快波形捕获率100万个波形/秒，为您提供全新的模块化示波器使用体验。
6914系列数字示波器集数字示波器、总线分析仪、数字电压表三种仪器功能于一体，具有波形自动设置、波形参数自动测量与统计、光标测量、直方图测量、数学运算、FFT分析、串行总线触发与分析、极限与模板测试、功率测量与分析、波形录制与回放等功能。

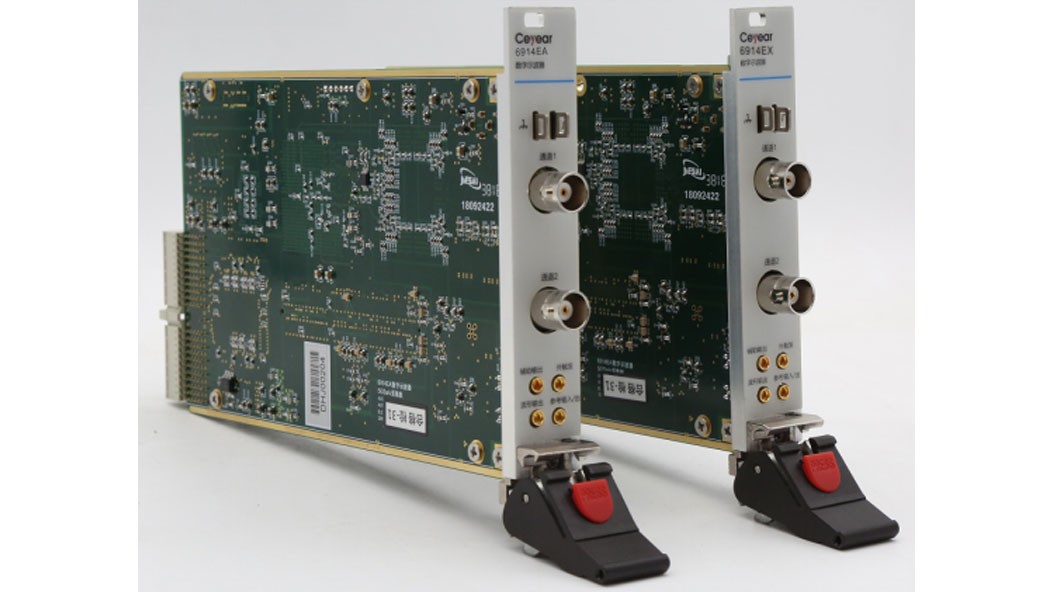

6914系列数字示波器分为PXI架构的6914CA/DA/EA和PXIe架构的6914CX/DX/EX。其中，示波器和数字电压表功能为标配，总线分析仪为选配。
主要特点
示波器、总线分析仪及数字电压表三合一，帮助您轻松应对各种挑战。
独创的任意捕获及荧光显示技术，为您提供更高的采样率、更快的波形捕获率、更炫丽的显示、更深的存储、更精确的数字触发以及更全面的分析。
支持无源探头、高压单端探头、高压差分探头、电流探头，满足您不同场合的探头测试需求。
3U单槽PXI/PXIe架构、丰富的输入输出接口，便于PXI/PXIe测试系统的组建。
示波器 100万个波形/秒的波形捕获率，快速发现和捕获偶发事件

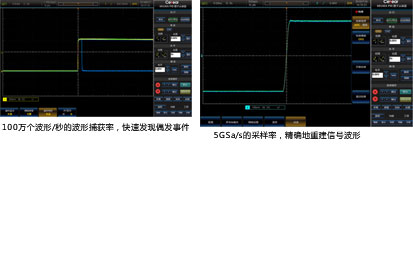

100万个波形/秒的波形捕获率，5GSa/s的采样率，极大提高了毛刺和偶发事件捕获的概率，让您在更长的采集时间内查看到更多的波形细节。
最高200Mpts/CH的深度存储，全硬件视窗扩展，全局与细节的同步显示

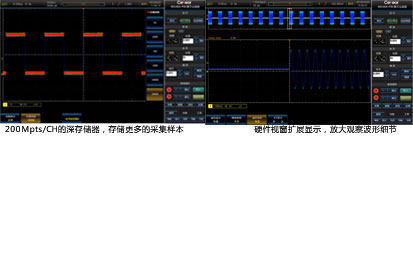

200Mpts/CH的深度存储器，示波器即使在慢时基档位下依然保持高的采样率和快的波形捕获率。全硬件视窗扩展，可局部放大观察波形的细节，为您提供波形全局与细节的同步显示。
标配的分段存储器采集，更有效地捕获和存储重要的信号

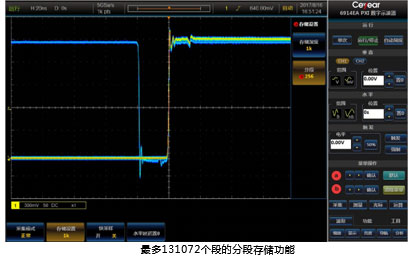

6914系列示波器标配了分段存储器采集，即使示波器工作在深度存储模式下，依然可以保持快速的响应速度和屏幕更新率，同时支持波形的录制与回放功能。
256级灰度等级及四种波形色彩显示，超凡的视觉体验

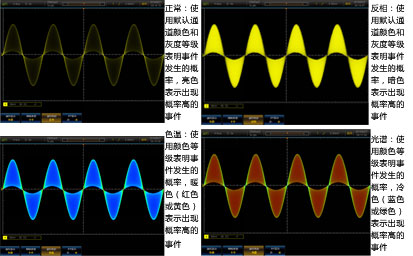

6914系列示波器采用数字荧光三维显示技术，通过颜色的亮暗或冷暖来表示事件发生的概率，并提供正常、反相、色温、光谱等4种波形色彩，增强了查看偶发事件的能力。
丰富的触发功能，精确的数字触发，准确锁定触发事件

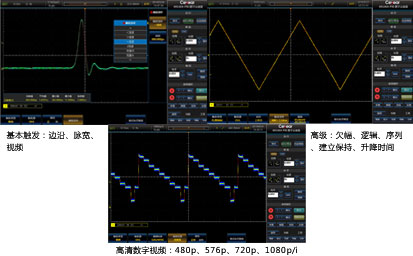

6914系列示波器提供一套丰富的触发功能，含边沿、脉宽、视频、欠幅、逻辑、序列、建立保持时间、上升下降时间、高清数字视频等，为您在纷繁复杂的采样信息中迅速锁定感兴趣的事件。
6914系列示波器采用精确的数字触发技术，直接对ADC采集样本进行触发点测定，能抑制干扰信号影响，迅速锁定触发事件，为示波器准确的显示和分析信号奠定基础。数字触发的触发灵敏度最高0.1格，触发抖动低至±1个像素点，脉冲检测宽度最窄800ps，通道延时调节步进800ps。
数字触发的优点：
●更精确的触发
●更灵活的触发
●更高的触发灵敏度
●更低的触发抖动
●更小的脉冲检测宽度
●更精确的通道延时校准
强大的计算分析工具，为您提供深层次的数据挖掘与分析
6914系列示波器提供一套完善的分析工具，包括基于波形的光标和基于屏幕的光标、42种参数自动测量、数学运算、FFT分析、高级数学、波形直方图、统计、极限模板测试、功率测量与分析和波形录制与回放等，为您提供深层次的数据挖掘与分析，从而满足您多方位的测量分析需求。
支持多种总线的全硬件触发与解码
总线分析仪选件提供了一套强大的串行总线触发与分析工具，支持 I2C、CAN、LIN、FlexRay、RS232、USB、MIL-STD-1553等多种总线的自动触发和分析，提供诸如嵌入式、汽车、计算机及音频等串行总线的测试解决方案，基于FPGA的全硬件解码技术，增强了捕获偶发性串行通信误码的概率。
支持多种视图的显示

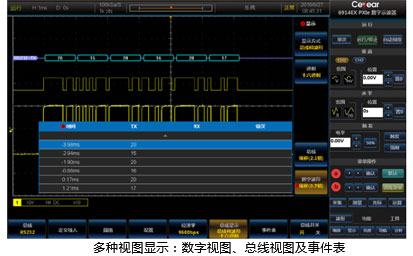

总线分析仪选件除了提供传统的数字视图外，还提供更高级别的总线视图显示，方便您识别各种总线包类型，如包开始、地址、数据及包结束等；您还可以采用带有时间标记的事件表形式查看捕获的总线包。
数字电压表

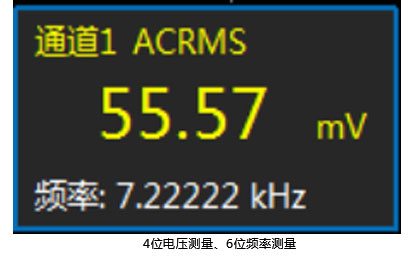

6914系列示波器为您提供了一台4位数字电压表和6位频率计数器。通过复用示波器通道的方式实现电压及频率的测量功能，使用的探头与通用示波器相同。
典型应用
6914系列数字示波器将台式示波器的Any Acquire Phosphor技术融入到PXI/PXIe架构中，以模块化的结构形式提供台式示波器的功能和性能，可帮助您快速的发现问题、定位问题、分析问题和解决问题，广泛应用于PXI/PXIe自动测试系统的构建以及电子设备的现场测试与维修保障。
产品参数
型号 指标 | PXI架构 | PXIe架构 |
6914CA | 6914DA | 6914EA | 6914CX | 6914DX | 6914EX |
垂 直 系 统 | 模拟通道数 | 2 |
带宽 | 350MHz | 500MHz | 1GHz | 350MHz | 500MHz | 1GHz |
上升时间 | <1ns | <700ps | <450ps | <1ns | <700ps | <450ps |
带宽限制 | 20MHz |
输入阻抗 | 1MΩ±1%、50Ω±1% |
输入耦合 | DC、AC |
垂直灵敏度范围 | 1MΩ：10mV/div~10V/div |
50Ω：10mV/div~1V/div |
垂直增益精度 | ±3% |
最大输入电压 | 1MΩ：300Vrms |
50Ω：5Vrms |
垂直分辨率 | 8bit |
偏置范围 | ±1V（10mV/div~100mV/div） |
±10V（200mV/div~1V/div） |
±100V（2V/div~10V/div） |
通道间隔离度 | ≥40dB |
水 平 系 统 | 最高采样率 | 5GSa/s（单）、2.5GSa/s（双） |
最大存储深度 | 200Mpts/CH |
采集模式 | 正常：采集取样的值 |
峰值：取样毛刺最小800ps |
高分辨率：11位垂直分辨率，可降低噪声 |
包络：最小和最大值包络反应多次采集上的峰值数据 |
平均：平均包含2-512个波形 |
滚动：在屏幕上从右向左滚动波形，时基100ms/div~1000s/div |
分段：标准型采集存储器最多分成131072个段 |
最高采样率持续时间 | 40ms |
最快波形捕获率 | 快采样模式：100万个波形/秒 |
分段模式：70万个波形/秒 |
时基范围 | 400ps/div~1000s/div |
时基精度 | ±5ppm |
时基延时范围 | -10格到5000s |
通道间延时调节范围 | ±150.4ns，分辨率800ps |
触 发 系 统 | 触发源 | CH1、CH2、外部 |
触发模式 | 自动、正常、单次 |
触发释抑范围 | 6.4ns至12.8s |
触发电平范围 | 内部（CH1~CH2）：±4格 |
外部：±0.4V、 外部/10：±4V |
触发灵敏度 | 内部（CH1~CH2）：用户可调节，步进0.1格 |
外部：50mV、外部/10：500mV |
触发类型 | 边沿：在任何通道或辅助输入的上升沿或下降沿上触发 |
序列：在任何通道选定的边沿上进行准备，等待指定的时间或事件的另一个选定边沿上触发 |
欠幅：当脉冲跨过一个阈值，但在再次跨过第一个阈值前未能跨过第二个阈值时触发 |
脉宽：在>、<、= 或≠特定时间周期的正脉冲或负脉宽上触发，脉宽范围：0.8ns~12.8s，分辨率0.8ns |
逻辑：在任何通道的逻辑码型变成假时或在指定时间内保持为真时触发，可使用任何输入作为时钟，寻找时钟边沿上的码型 |
建立和保持：在任何通道上存在的时钟和数据之间的建立时间或保持时间出现违例时触发 |
升降时间：在脉冲边沿速率快于或慢于指定值时触发 |
视频：在NTSC、PAL 和 SECAM 视频信号所有行、奇数场、偶数场或所有场上触发 |
高清视频（选件S03）：在480p/60、576p/50、720p/50、720p/60、1080i/50、1080i/60、1080p/24、1080p/25、1080p/30、1080p/50、1080p/60上触发 |
测量与分析系统 | 自动测量 | 30种，其中任何时间可在屏幕上最多显示8个。测量包括：周期、频率、延迟、顶降、上升时间、下降时间、正占空比、负占空比、正脉宽、负脉宽、突发宽度、相位、正过冲、负过冲、峰峰值、幅度、高值、低值、最大值、最小值、平均值、周期平均值、RMS、周期RMS、正脉冲个数、负脉冲个数、上升边沿数、下降边沿数、面积和周期面积 |
光标 | 波形和屏幕 |
测量统计 | 平均值、最小值、最大值、标准偏差 |
参考电平 | 用户可以定义自动测量的参考电平，可以用百分比或单位指定 |
选通 | 在采集中隔离特定事件并测量，使用屏幕或波形光标 |
波形直方图 | 波形直方图提供了一个数据值，表示在显示屏上用户定义区域范围内总命中数 |
信号源：CH1~CH2、REF1~REF4、数学 |
类型：垂直、水平 |
测量种类：12种，包括波形个数、框内命中数、峰值命中数、中值、最大值、最小值、峰峰值、平均值、标准偏差、Sigma1、Sigma2、Sigma3 |
波形数学 | 算术：加、减、乘、除 |
数学函数：积分、微分、FFT |
FFT：垂直标度设置为线性RMS或dBVRMS，窗口设置为矩形、Hamming、Hanning、Blackman-Harris |
高级数学：定义大量的代数表达式：包括波形、参考波形、数学函数、标量，最多两个用户可调节变量和参数测量结果 |
极限与模板测试 （选件S01） | 包含标准模板：ITU-T、ANSI T1.102、USB |
模板测试源：CH1~CH2 |
极限测试源：CH1~CH2、REF1~REF4 |
模板创建：极限测试垂直公差0~1格；极限测试水平公差0~500毫格；可加载标准模板或定制模板 |
模板比例：锁定到源开启、锁定到源关闭 |
测试运行时间：最小波形数量(1~1000000；无穷大)；经过的最短时间(1秒到48小时；无穷大) |
违例阈值：1~1000000 |
测试失败时的操作：停止采集，把屏幕图保存到文件，把波形保存到文件，触发输出脉冲 |
测试完成时的操作：触发输出脉冲 |
结果显示：测试状态，波形总数，违规数量，违规比率，测试总数，测试失败数量，测试失败比率，经过的时间，每个模板段命中数 |
功率测量与分析 （选件S02） | 电源质量测试：VRMS、V波峰因数、频率、IRMS、I波峰因数、有效功率、视在功率、无效功率、功率因数、相位角 |
开关损耗测量：功率损耗和能量损耗，包括Ton、Toff、传导、总损耗 |
谐波：THD-F、THD-R、RMS测量 ，谐波图形显示及表格显示 |
波纹测量：V波纹和I波纹 |
调制分析：+脉宽、-脉宽、周期、频率、+占空比和-占空比调制类型的图形显示 |
安全作业区：开关设备安全作业区测量的图形显示和模板测试 |
dV/dt和dI/dt测量：转换速率光标测量 |
总线分析仪 选件 | 解码通道 | 1个 |
显示格式 | 二进制、十六进制 |
显示方式 | 总线视图、数字视图、带有时标信息的事件表 |
I2C触发与分析选件 S04 | 在10Mbps以内的I2C总线上的开始、重复开始、停止、ACK丢失、地址、数据、地址和数据上触发 |
信号速率：≤10Mbps； 协议类型：7位/10位地址 |
RS232触发与分析选件S05 | 在2Mbps以内的发送开始位、接收开始位、发送包结束、接收包结束、发送数据、接收数据、发送奇偶错误和接收奇偶错误上触发 |
信号速率：50bps~2Mbps |
CAN触发与分析选件S07 | 在1Mbps以内CAN信号上的帧开始、帧类型、标识符、数据、标识符和数据、帧结束、ACK丢失、位填充错误上触发 |
信号速率：10kbps~1Mbps |
LIN触发与分析选件S08 | 在100kbps以内LIN信号的同步、标识符、数据、标识符和数据、唤醒帧、睡眠帧、错误上触发 |
信号速率：800bps~100kbps； 协议标准：1.x、2.x |
FlexRay触发与分析选件S09 | 在10Mbps以内的帧头、指示位、标识符、循环数、数据、标识符和数据、帧结束、错误、标头字段上触发 |
信号速率：2.5Mbps、5Mbps、10Mbps |
USB触发与分析选件S11 | 在同步、复位、中止、恢复、包结束、令牌包、数据包、握手包、特殊包、错误上触发，低速1.5Mbps、全速12Mbps |
信号速率：低速1.5Mbps、全速12Mbps |
MIL-STD-1553触发与分析选件S12 | 在同步、字类型、命令字、数据字、错误、空闲时间上触发，速率1Mbps |
信号速率：1Mbps |
电压表 | 测量源 | CH1、CH2 |
测量类型 | AC有效值、DC、DC+AC有效值、频率 |
分辨率 | 4位电压、6位频率 |
显 示 系 统 | 刻度 | 完整、网格、十字准线、框架 |
波形类型 | 点、矢量、余晖 |
显示格式 | YT、XY |
灰度等级 | 256级 |
波形色彩 | 正常、反相、色温、光谱 |
语言 | 中文、英文 |
输 入 输 出 端 口 | 通道输入 | 2个BNC |
外触发输入 | 1个MMCX，输入阻抗1MΩ，最大输入60VDC |
辅助输出 | 1个MMCX，用于触发脉冲信号输出或极限模板测试的事件输出 |
参考输入输出 | 1个MMCX，时基系统用于参考时钟的输入或输出，频率10MHz |
探头补偿器输出 | 前面板针脚，频率约1kHz、幅度约3V |
系统要求 | 操作系统要求 | Windows XP、Windows 7（32位和64位） |
处理器速度 | 1GHz以上 |
内存 | 1GB空闲空间以上 |
硬盘 | 硬盘上有3GB以上可用磁盘空间 |
需要的应用软件 | Microsoft.NET Framework |
显示屏分辨率 | 1280×768以上 |
战术指标 | 结构形式 | PXI 3U单槽（6914CA/DA/EA）、PXIe 3U单槽（6914CX/DX/EX） |
电源 | 最大功耗：PXI连接器提供35W功率（典型值） |
工作温度 | 0℃~+50℃ |
外形尺寸（宽×高×深） | 21mm×140mm×215mm（不含把手） |
最大重量 | 0.4kg |
