产品简介

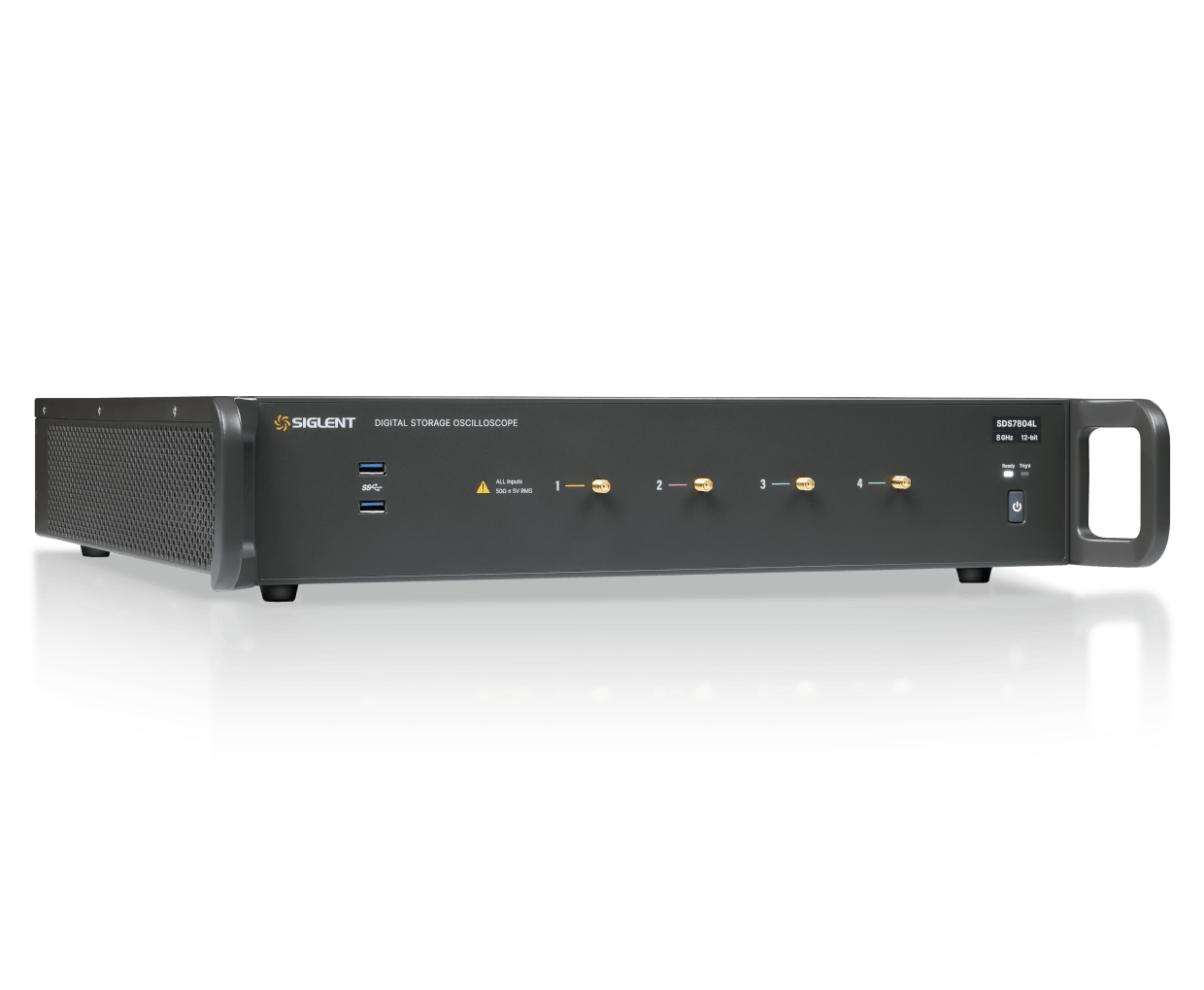

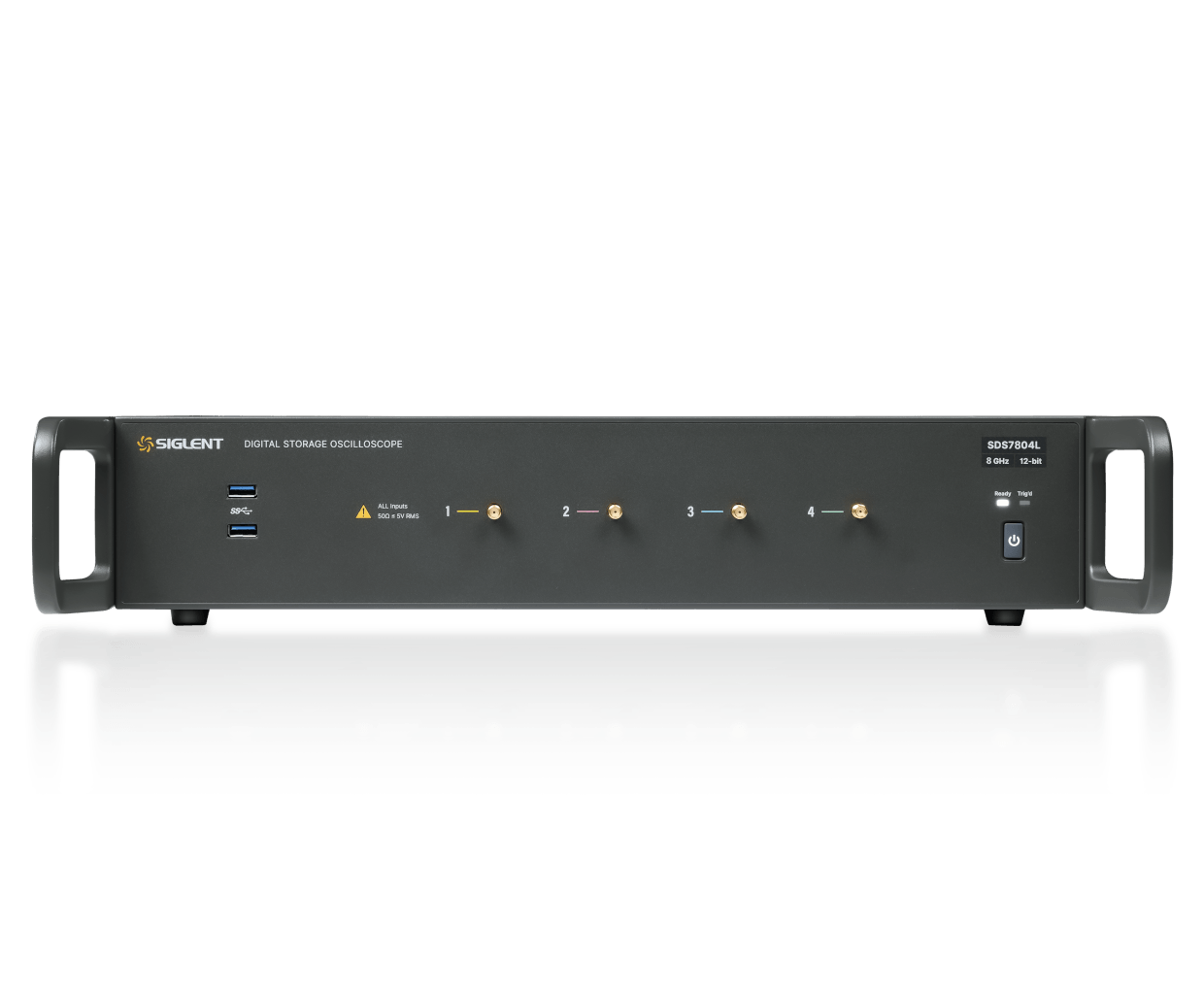

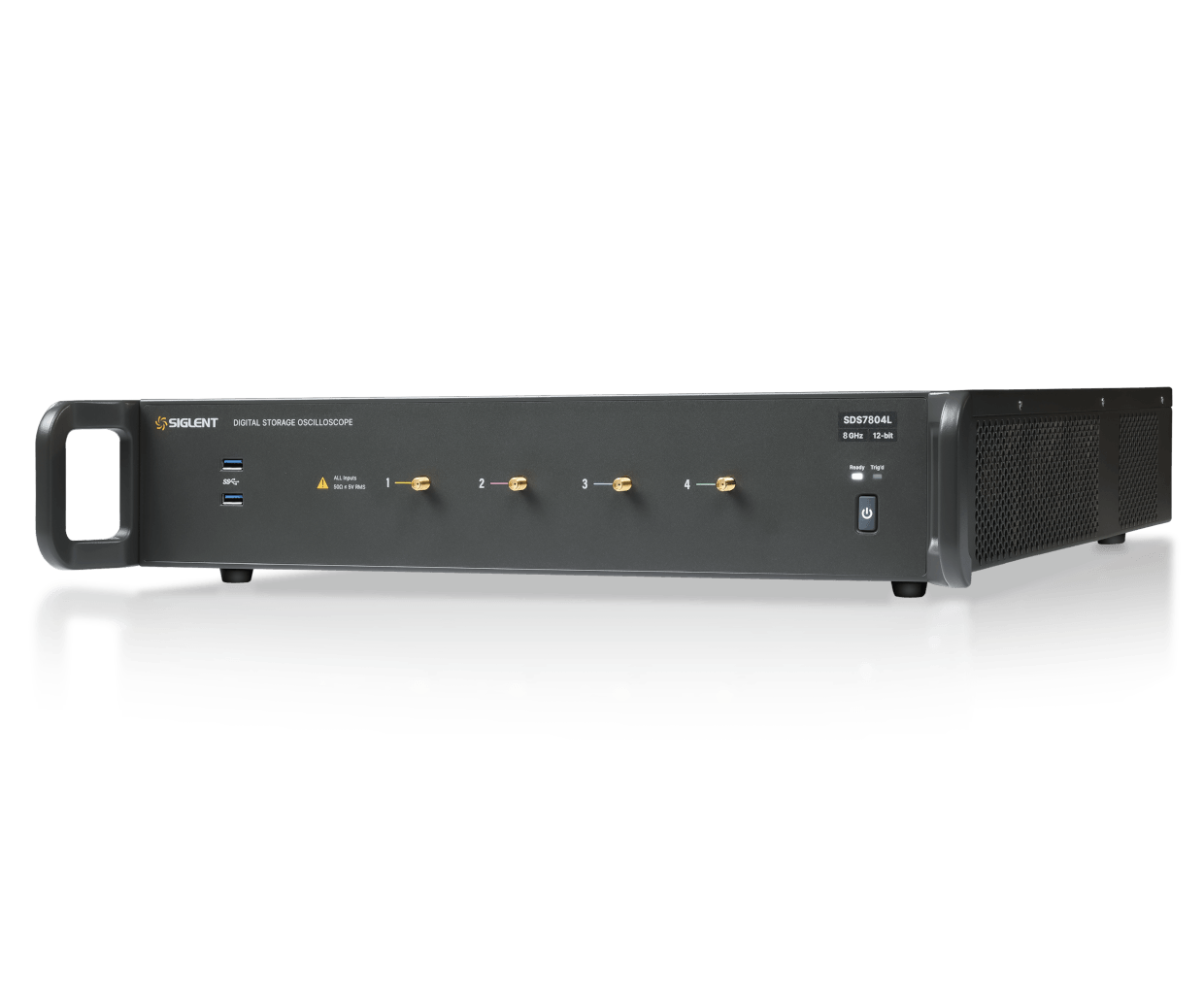

SDS7000L紧凑型数字示波器采用2U标准机架尺寸设计，精准适配机柜安装，支持多设备密集部署而不占用额外空间，以专业设计满足工业级测量需求。
主要特性

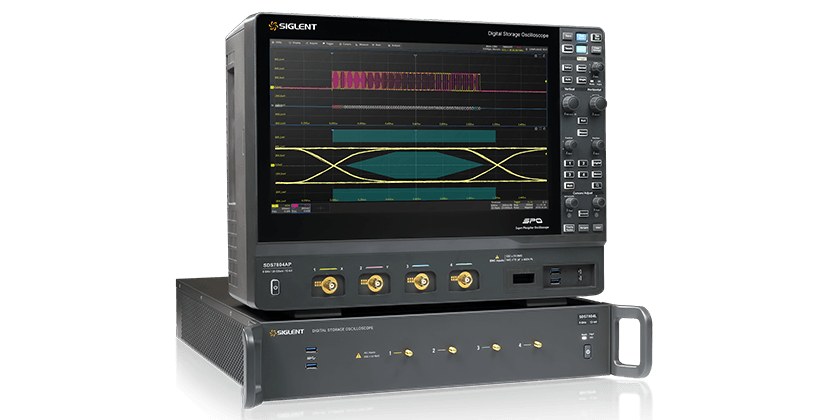

SDS7000L系列紧凑型数字示波器在性能上与标准台式机 SDS7000A 系列高分辨率示波器实现技术同源，其紧凑机身内集成与高端台式机同等的信号处理能力，兼顾机架部署的空间效率与专业测量的精度需求，让高性能测试不再受限于设备形态。

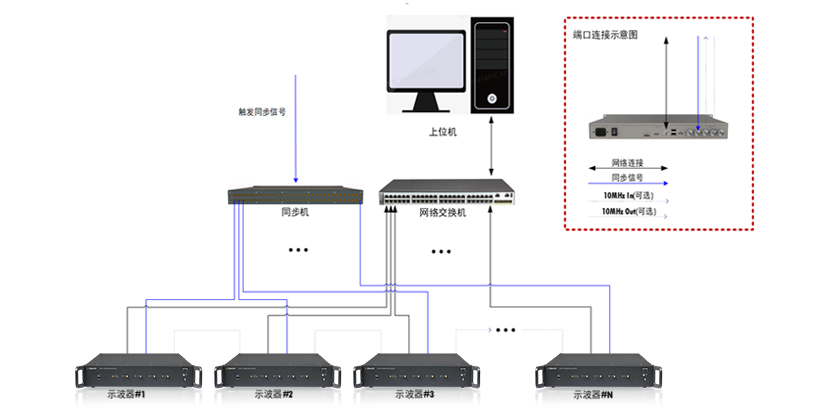

在同步测量与系统扩展层面，SDS7000L支持通过同步机实现 64 台示波器的精准触发同步采集，单台4通道配置可灵活扩展至256个模拟通道，满足大规模信号阵列的同步监测需求。上位机通过千兆网口直连设备，菊花链式参考时钟级联方案，可实现多设备采样时钟频率的精准锁定，保证多通道信号采集的相位一致性，为高速电路调试、电源完整性分析等精密测量任务构建可靠的同步技术架构。
SDS7000L支持 USB2.0、2.5G/5G/10GBase-T、100Base-TX、1000Base-T、100/1000Base-T1 等网络协议，以及 MIPI-DPHY、DDR2/DDR3 等高速接口协议的标准测试。通过仪器专业的自动分析软件，可快速输出符合行业标准的测试报告，助力高效完成产品开发与验证工作

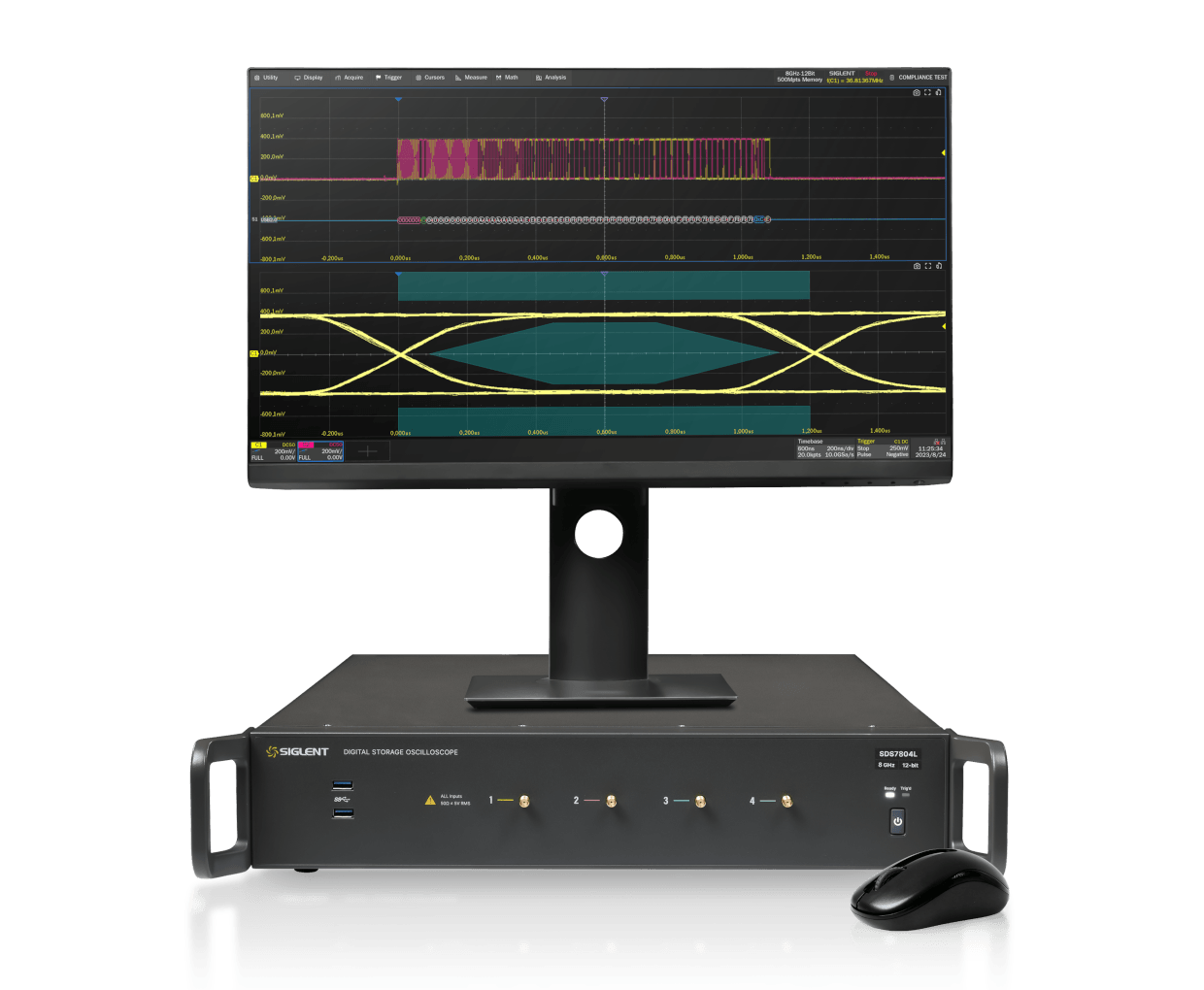

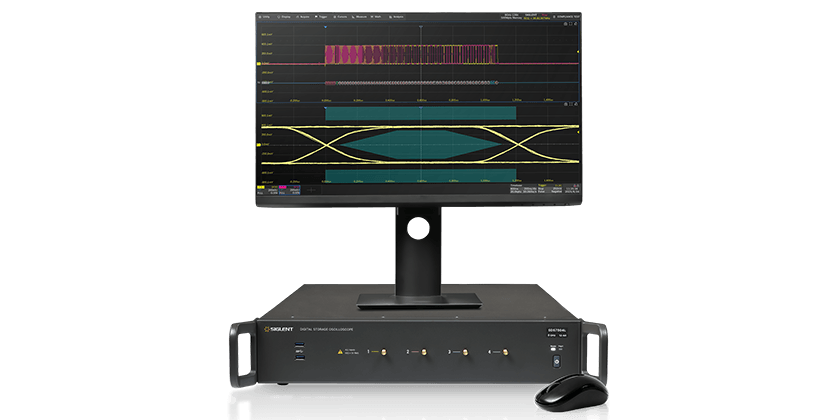

SDS7000L紧凑型数字示波器采用2U 标准机架架构，以高度集成化设计实现空间效率最大化，机架/桌面双模式安装设计，既支持机柜的密集堆叠部署，也可使用HDMI外接显示器，快速切换为桌面独立操作模式，灵活适配研发实验室的测试台、工业产线的集中测控机柜及现场移动调试等多元场景
产品参数
模拟带宽：6 GHz, 8 GHz
最高实时采样率：20 GSa/s @所有通道
最大存储深度：2 Gpts/ch
触发类型：边沿，斜率，脉宽，窗口，欠幅，间隔，超时，码型，视频，前提边沿，第N边沿，延迟， 建立/保持时间，串行触发
数学运算：4路、32 M 点 FFT 频谱分析；加，减，乘，除，积分，微分，平方根，平均，ERES，绝对值，符号， 等价，取反，对数，指数，插值，正切，反正切，最大保持，最小保持等时域运算；支持自定义 表达式实现复杂的嵌套运算
测量：超过 50 种参数测量，并支持直方图，轨迹图和趋势图统计
处理器系统：Intel Core i3-8100 或更优，32 GB内存，250 GB硬盘，Linux 操作系统
数据分析和处理工具：搜索，SignalScan，导航，历史，模板测试，数字电压表，电源分析（选配），波特图，波形直方图，计数器，眼图和抖动分析（选配），USB2.0 一致性分析（选配），100 M 以太网一致性分析（选配），1000 M以太网一致性分析（选配），2.5 G / 5 G / 10 G以太网一致性分析（选配），100 M车载以太网一致性分析（选配），1000 M 车载以太网一致性分析（选配），MIPI-DPHY 一致性分析（选配），DDR2/DDR3 一致性分析（选配），频谱分析（仅A机型）等
通道数：4 + EXT
垂直分辨率：12-bit
最高波形捕获率：1,000,000 wfm/s
串行触发和解码：标配：I2C，SPI，UART，CAN，LIN 选配：CAN FD，CAN XL（仅解码），FlexRay，I2S，MIL-STD-1553B，SENT，ARINC 429， Manchester（仅解码），USB2.0（仅解码）
输入阻抗：50Ω
信号发生器 (选配)：内置，最高输出频率50 MHz，采样率125 MSa/s，波形长度16 kpts
探头：选配 5 GHz 有源差分探头

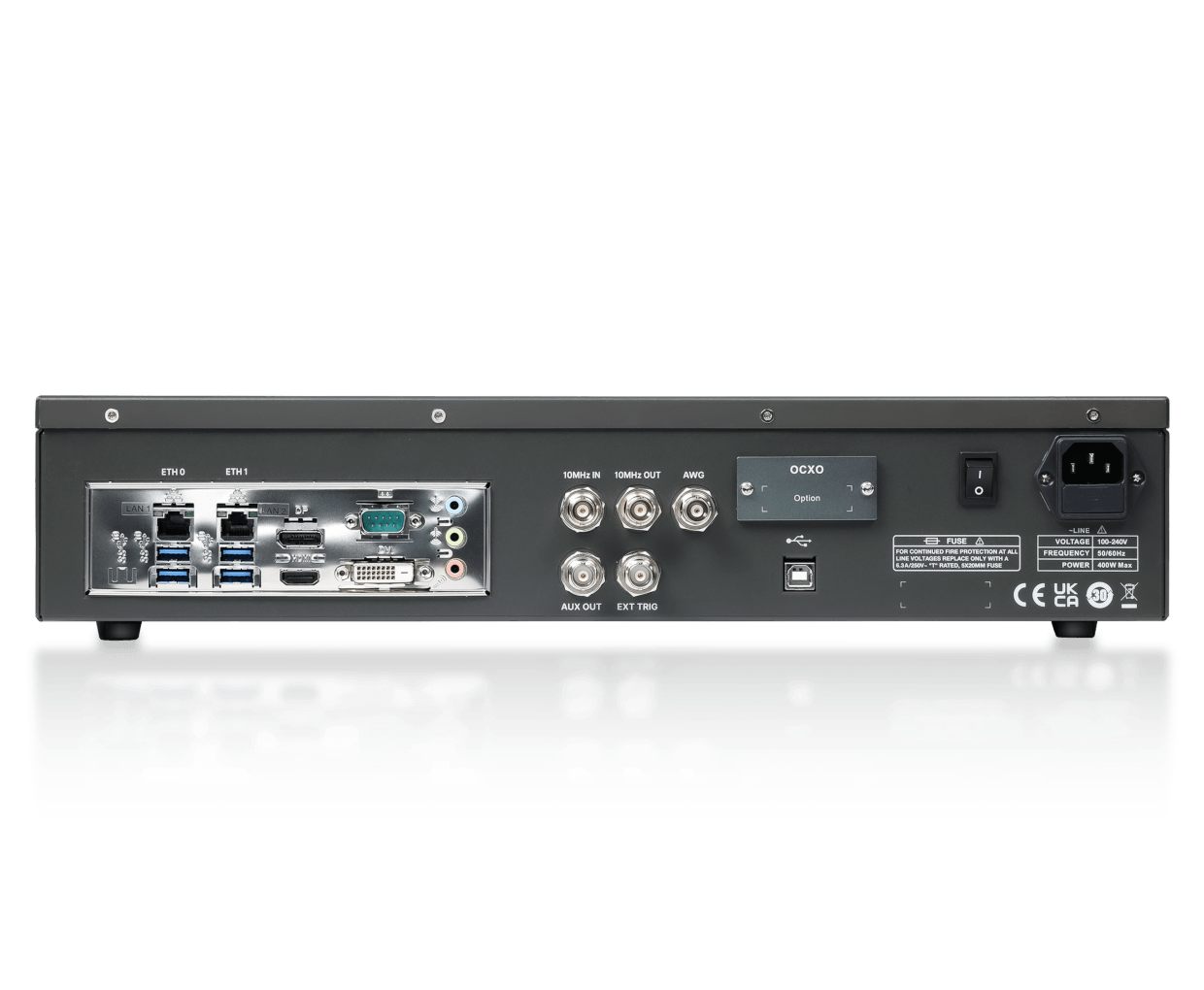

接口：通信接口：4x USB Host 3.1 Gen 1，2x USB 3.0 Host，USB 2.0 Device（支持 USBTMC），2x 1000M LAN（支持VXI-11+SCPI，Telnet（端口5024）+SCPI，套接字（端口5025）+SCPI 编程，LXI，WebServer） 显示接口：1x DVI-D：up to 1920x1200 @ 60Hz；1x DP 1.2：up to 4096x2304 @ 60Hz； 1x HDMI 1.4：up to 4096x2160 @ 60Hz
音频接口：Mic input，Audio Output 其它：外触发输入，辅助输出（TRIG OUT，PASS/FAIL），10 MHz In，10 MHz Out
产品类型
产品型号 | 模拟带宽 | 通道数 | 垂直分辨率 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 |
SDS7604L | 6 GHz | 4 + EXT | 12-bit | 20 GSa/s @所有通道 | 2 Gpts/ch | 1,000,000 wfm/s |
SDS7804L | 8 GHz | 4 + EXT | 12-bit | 20 GSa/s @所有通道 | 2 Gpts/ch | 1,000,000 wfm/s |
