产品简介
LPKF样品电路板制作系统从设计到PCB实物只需几个小时。LPKF电路板雕刻机作为桌面设备，结构紧凑，不占空间，适合任意实验室环境。加工电路板的频段宽泛，从模电、数电到RF微波皆可。
快速精准

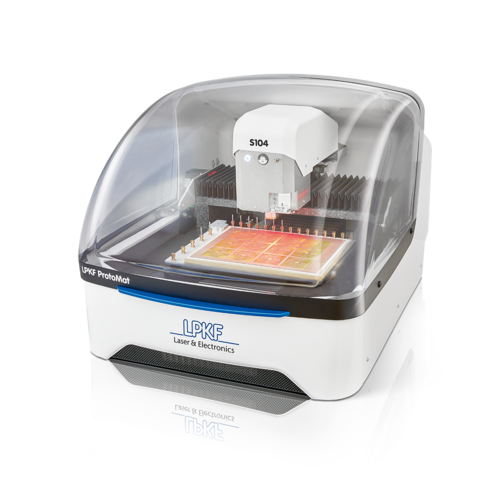

ProtoMat S104配备10万转的高速主轴，加工速度快，精度高，定位速度快，分辨率高。稳定的大理石基台确保了钻孔和铣刻的最佳效果，即使是超精细结构也可轻松应对。高频铣刻主轴以及铣刻深度传感器，其新颖的气动自清洁功能，极大地降低了维护成本。
全自动系统
S104设计新颖的易用包更强调用户体验。可通过传感器自动测量材料和铜箔厚度，从而精确计算出所需的铣刻深度。系统配备了20个刀具位，加工过程中可自动更换相对应的刀具。基于加工深度要求，采用锥型铣刀加工出不同的绝缘沟道。自动铣刻宽度调整功能，能确保铣刻轮廓宽度的一致性。如果需要，集成的焊膏分配器可全自动将焊膏点在焊盘上。无需额外的数据计算，设置时间短，加工无人值守，让用户真正实现高效制作。
2.5D加工
设备拥有Z轴驱动能力，是加工面板和壳体或者电路板深度铣刻的理想设备。也能轻松加工已安装好元器件的电路板以及制作工装夹具。凭借Z轴驱动，ProtoMat S104是加工前面板和外壳的理想机型，也可用于印制电路板的深度铣刻。装配好的PCB和生产塑料支架也可轻松应对。
一体化智能软件
S104的系统软件具有高度灵活性且易操作。一体化软件可满足射频板超高要求，提供不同材料的工艺参数数据库，使系统操作简单易行。
典型应用
Structuring printed circuit boards
电路板打样。设备能在覆铜板上成形精细线路，基于以下几点：60,000到100,000转高速主轴，分辨率最小可达0.25um，极高的重复精度。针对射频微波板的加工，S104的各方面能力得以体现，尤其是高转速形成的高精度几何尺寸，以及绝缘沟道的无残铜处理能力。
柔性板以及刚柔结合板的加工
柔性板加工，固定基材是加工难点。LPKE指供给的真空吸附台便于RF这种柔性材料，能够完全共形的贴合在工作台面上。
分板
几个不同的设计图形可能在一块覆铜板上。ProtoMats非常适合将整板分割。在电路板分板加工中，Protomat适用于留下断点的分板加工。
