主要特点
同时测试内部阻抗和开放型电压
用于测试xEV大型电池、300 V以下的中型电池组的测试
内部阻抗（AC-IR）测量量程: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
开放型电压测量量程: 6 V/60 V/300 V
接口搭载LAN

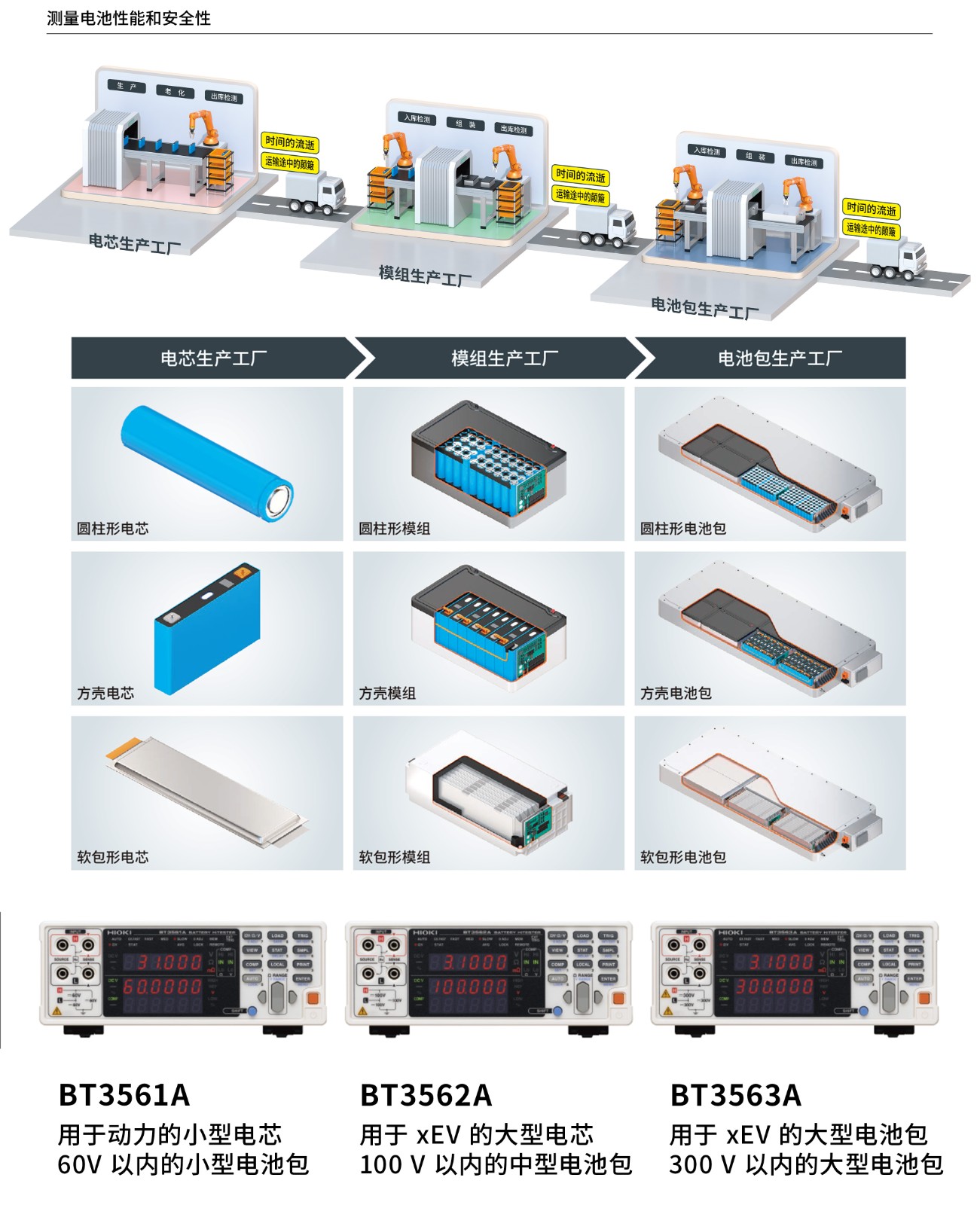

通过测量内阻（AC-IR）与开路电压（OCV）来确认电池的性能和安全性
通过测量内阻( AC-IR )和开路电压( OCV )， 可以检查完成的电芯、模组和电池包的品质。
在电芯生产工厂生产的电芯、通过出库检测后，被送到模组生产工厂。随着时间的流逝以及在运输途中的颠簸，会引起不良的发生。通过入库检测后，再集成电池模组或者电池包。
BT3561A
用于动力的小型电芯、60V以内的小型电池组
开放型电压测量量程: 6 V/60 V
内部阻抗测量量程: 30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
BT3562A
用于测试xEV大型电芯、100 V以内的中型电池包
开放型电压测量量程: 6 V/60 V/100 V
内部阻抗测量量程：3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ

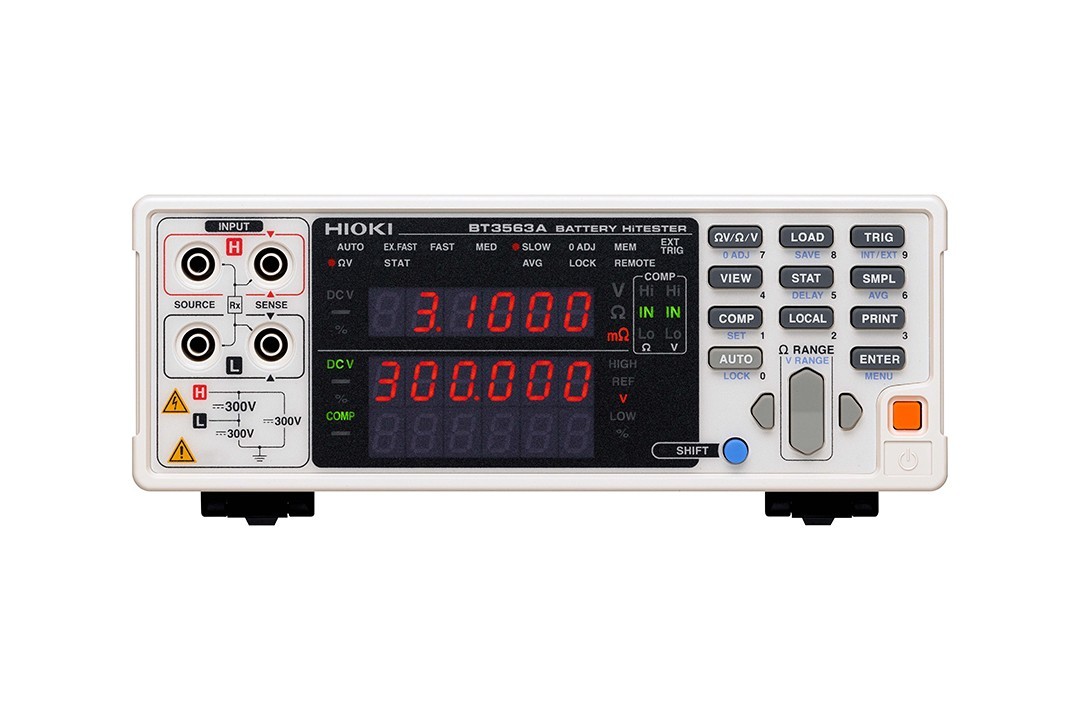

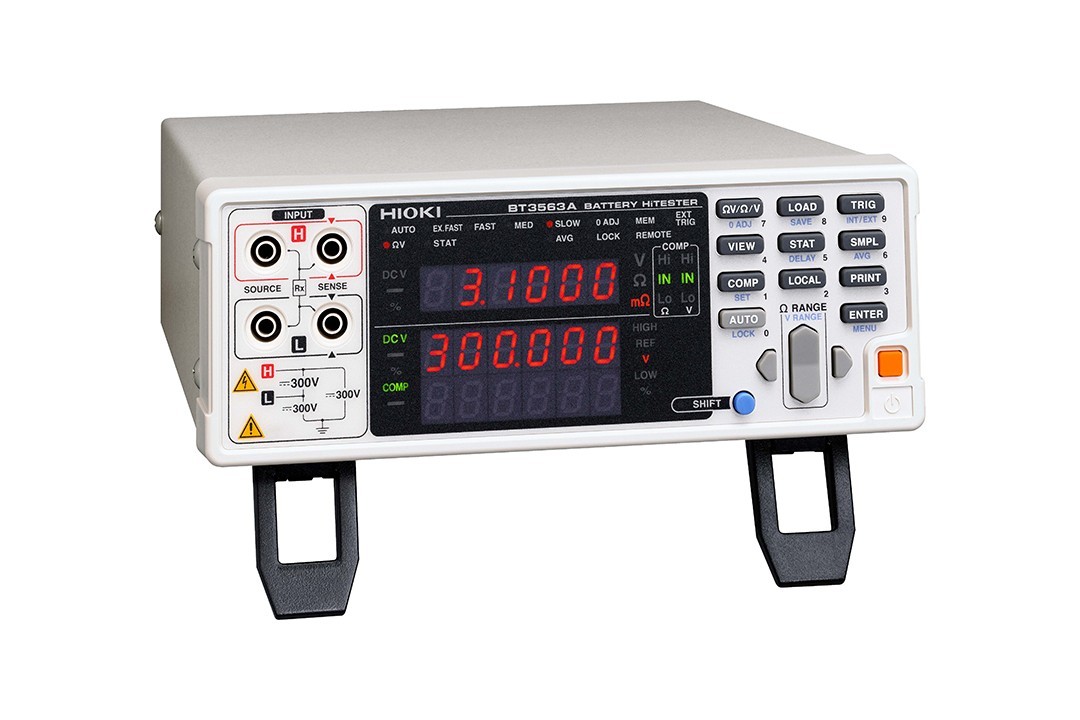

BT3563A
用于测试xEV大型电池包、300 V以内的中型电池包
开放型电压测量量程: 6 V/60 V/300 V
内部阻抗测量量程: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ

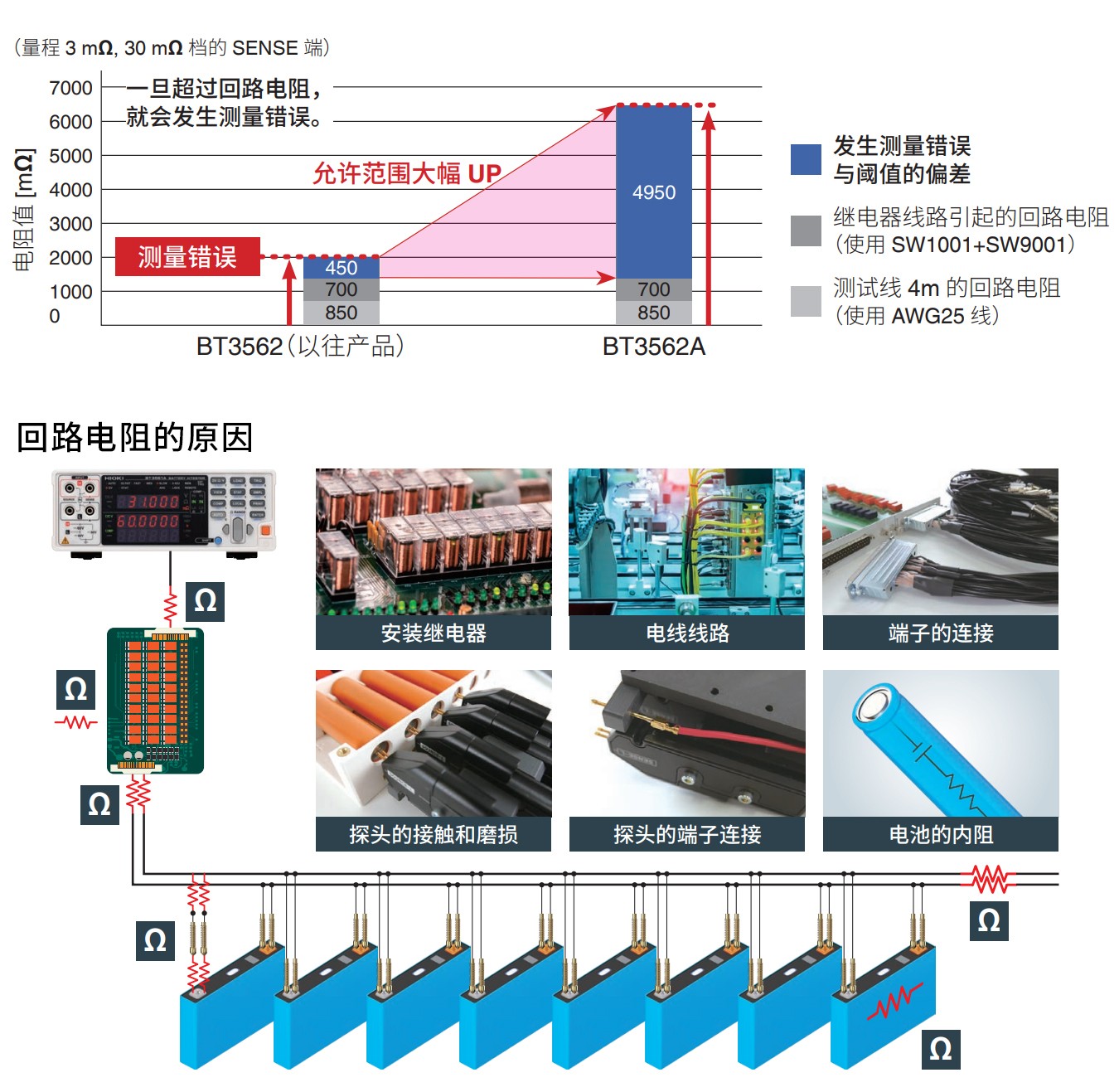

削减检测系统产线的构建成本・管理工时
通过提高允许范围所能解决的课题
继电器选择项的增加
可使用长测试线 *
可使用细测试线 *
减少探头的交换次数
使用继电器的多通道检测系统的构建变得非常简单。
工作中的系统的维保周期也变长，削减了管理工时。
* 30 m Ω 量程、往返距离 8 m 时，可以使用相当于 2.2 Ω 的 AWG29。

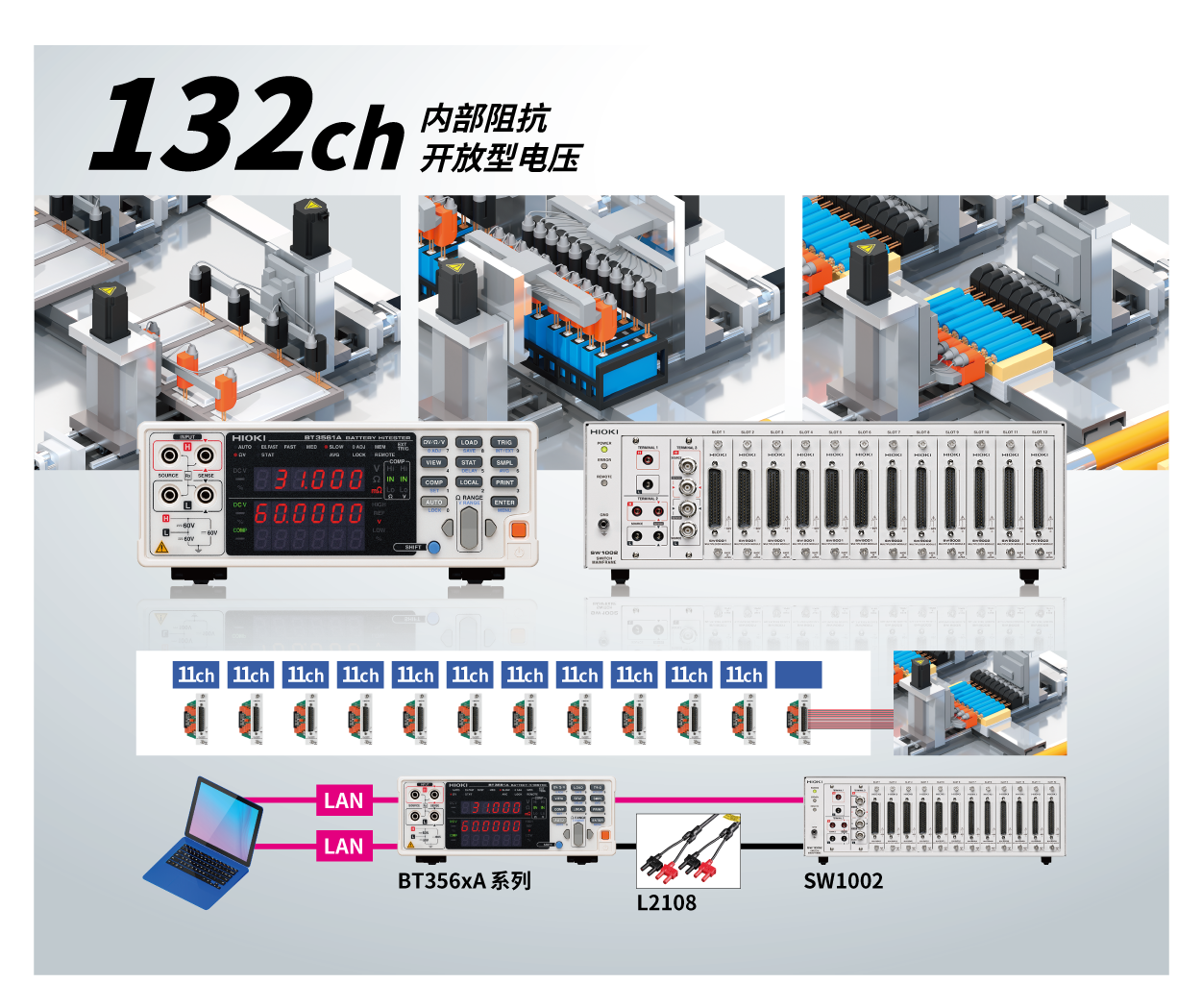

增加测量通道、自动切换
使用扫描模块机架 SW1001、SW1002，可增加测量通道数。
此外、「BT356xA 系列与 DM7276」、「BT4560 与 DM7276」等、2 种测量仪器可以组合控制进行扫描测量。

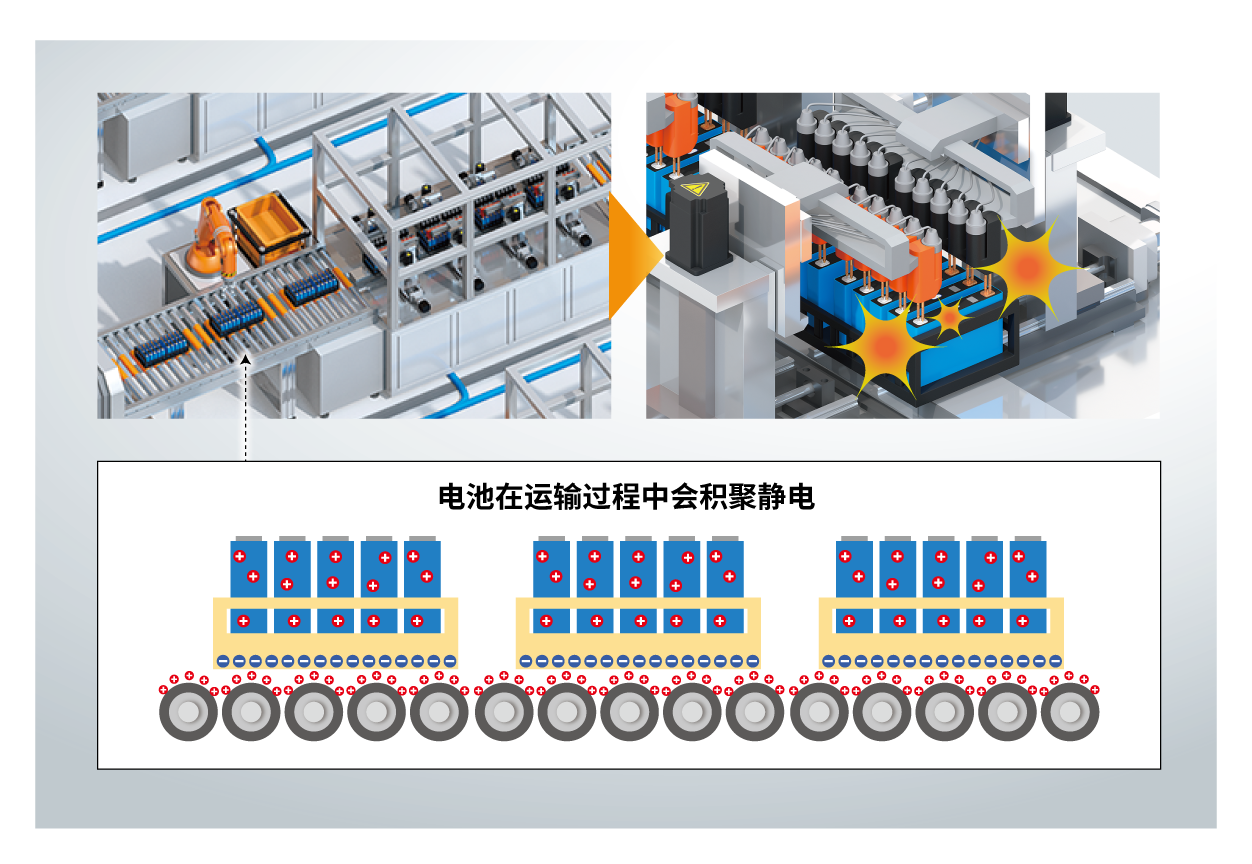

防止静电引起的测量仪器的故障
在生产线上，电池在传送带等上传输时会带电。电池与探头接触的话，会引起测量仪器 带电、导致故障发生。
BT356xA 系列的设计可以允许接触 ±30 kV 的静电 *。防止由于静电而造成的故障 ，减 少生产线的停机时间。
* ±30 kV IEC 61000-4-2 接触放电
标配 LAN
BT356xA 系列标配 LAN 接口。与 PLC*2 控制系统的连 接变得更为方便。因为能够使用较为容易入手的 LAN 网 线，无论在系统搭建时、还是在维保时，都能实现成本 的削减。
此外，产品设计更具有抗干扰性和耐静电性， 从而避免了系统故障。
*1: 最大 30 m
*2: Programmable Logic Controller, 自动控制系统
电池内阻开路电压测量
可以同时测量电池的内阻和开路电压。
AC-IR方式可在短时间内进行测量，测量重复性高，因此适用于电芯和电池模组的入库检测 / 出库检测。
最大1000 V输入电压的机型( BT3564 )，可以统一测量电池组包总电阻。
因为具有高精度的3 mΩ范围，所以也可以用于极耳焊接部和母线的电阻测量。
产品参数
阻抗测量量程 | 3 mΩ（最大显示: 3.1000 mΩ, 分辨率: 0.1 μΩ, 测试电流: 100 mA）
30 mΩ（最大显示: 31.000 mΩ, 分辨率: 1 μΩ, 测试电流: 100 mA）
300 mΩ（最大显示: 310.00 mΩ, 分辨率: 10 μΩ, 测试电流: 10 mA）
3 Ω（最大显示: 3.1000 Ω, 分辨率: 100 μΩ, 测试电流: 1 mA）
30 Ω（最大显示: 31.000 Ω, 分辨率: 1 mΩ, 测试电流: 100 μA）
300 Ω（最大显示: 310.00 Ω, 分辨率: 10 mΩ, 测试电流: 10 μA）
3 kΩ（最大显示: 3.1000 kΩ, 分辨率: 100 mΩ, 测试电流: 10 μA）
测试代表精度: ±0.5% rdg ±10 dgt（3 mΩ量程）, ±0.5% rdg ±5 dgt（30 mΩ量程以上）
测试电流频率: 1 kHz ±0.2 Hz
测量方法: 交流4端子法 |
电压测量量程 | 6 V（最大显示: 6.00000 V, 分辨率: 10 μV）
60 V（最大显示: 60.0000 V, 分辨率: 100 μV）
300 V（最大显示: 300.000 V, 分辨率: 1 mV）
测试代表精度: ±0.01% rdg ±3 dgt |
测量应答时间 | 10 ms |
采样时间 | Ω或V (60 Hz): 4 ms (EX.FAST), 12 ms (FAST), 35 ms (MEDIUM), 150 ms (SLOW)
ΩV (60 Hz): 8 ms (EX.FAST), 24 ms (FAST), 70 ms (MEDIUM), 253 ms (SLOW)
Ω或V (50 Hz): 4 ms (EX.FAST), 12 ms (FAST), 42 ms (MEDIUM), 157 ms (SLOW)
ΩV (50 Hz): 8 ms (EX.FAST), 24 ms (FAST), 84 ms (MEDIUM), 259 ms (SLOW) |
功能 | 联系检查功能, 调零功能, 脉冲测量功能, 比较器功能 (Hi/ IN/ Lo), 统计运算功能 (最大30,000组数据), 延迟功能, 平均功能, 设置保存功能 (面板保存) , 存储功能, LabVIEW®驱动对应 |

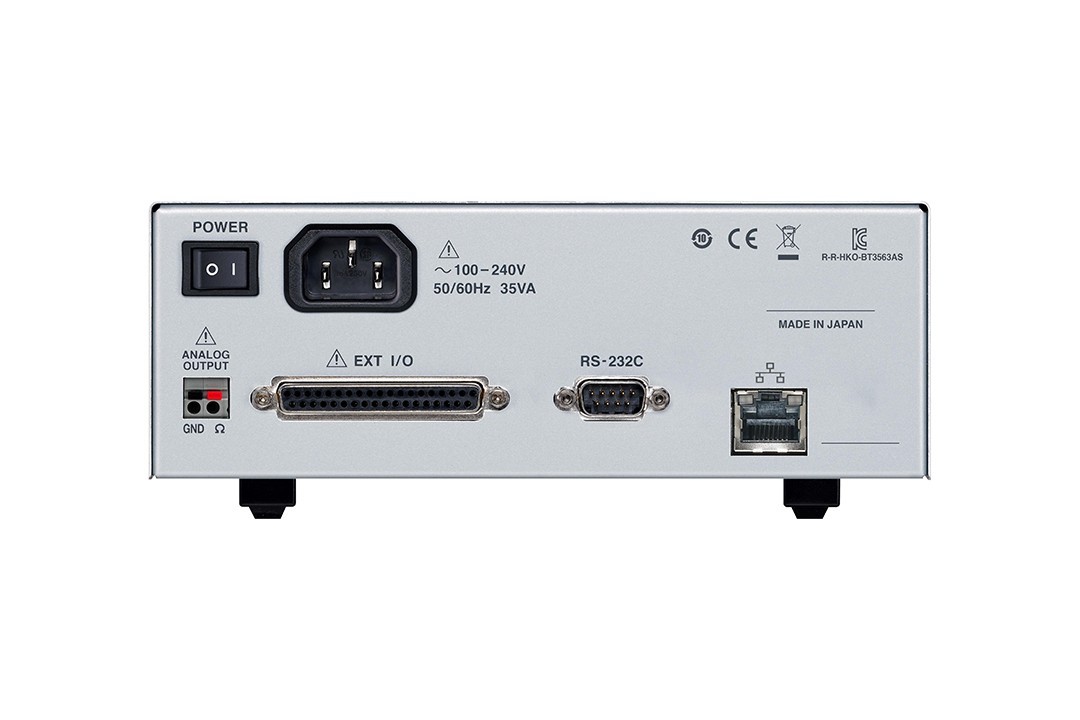

接口 | LAN (TCP/IP, 10BASE-T/100BASE-TX)
RS-232C (最大38.4 kbps, 打印机I/F兼用)
EXT I/O (37-pin Handler interface)
模拟输出 (DC 0 V〜3.1 V) |
电源 | AC 100 V 〜 AC 240 V, 50 Hz/60 Hz, 35 VA max. |
尺寸・重量 | 215W × 80H × 295D mm, 2.4 kg |
附件 | 使用说明书 ×1, 电源线×1, 使用上的注意事项 ×1 |
