输出参数

输出电压：25 V ～ 500 V, 设置分辨率 1 V
充电电流（电流限制功能）：50 µA～50 mA※1※2※3, 最小设置分辨率 10 µA
短路电流：60 mA以下
放电电流：40 mA以上

※1 ：电流限制设为5.1 mA 以上时，若连接约50μF 以上的容性负载，则会由于输出发生部分的限制发生错误而无法测量。
※2 ：电流限制设为5.1 mA 以上时，测量开始后200 ms 未达到20 V 以上的情况下，会强制结束，在1s 后变为可测量状态
※3 ：如果电流限制设为5.1 mA 和50.0 mA 之间，在输出电压达到设定电压后，电流被限制为5 mA。

测量部分参数

电阻值显示范围：0.050 MΩ～9999 MΩ
电阻测量量程：2 MΩ, 20 MΩ, 200 MΩ, 2000 MΩ, AUTO

基本精度

±1.5％ rdg.±2 dgt.
25 V ≦ V ＜ 100 V [0.05 MΩ 〜 2 MΩ],
100 V ≦ V ≦ 500 V [0.2 MΩ 〜 20 MΩ]

时间参数

测试时间：0.050 s～999.999 s, OFF
比较器延迟：0.001 s～999.999 s, AUTO
显示更新速度：1 PLC
采样时间：1 PLC～100 PLC

保存功能

面板保存功能：可保存15 组测量条件
测量值保存功能：最多可在内存中保存999 个测量值

判定功能

测试模式：连续测试, PASS STOP, FAIL STOP
比较器功能：
UPPER_FAIL　测量值> 上限值
PASS　上限值 ≧ 测量值 ≧ 下限值
LOWER_FAIL　测量值< 下限值

功能一览

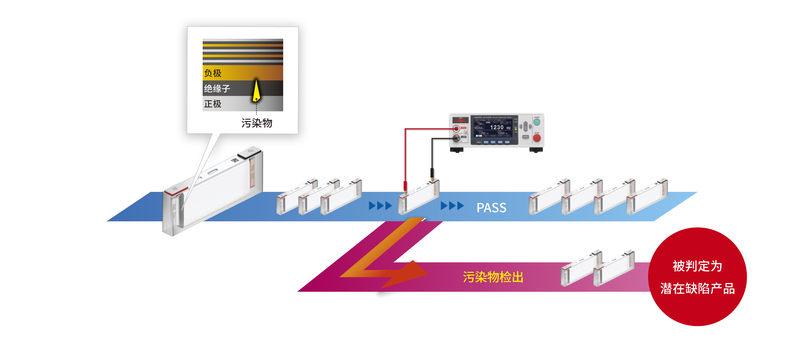

BDD（Break Down Detect）功能：微短路检测功能

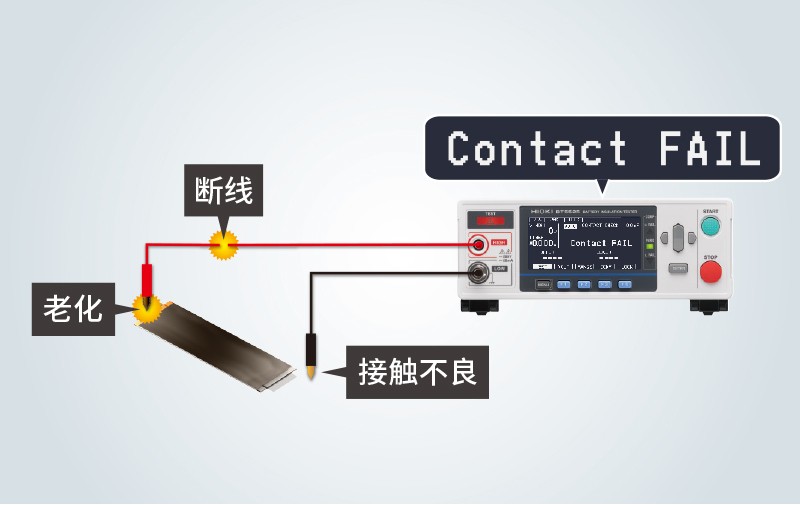

接触检查功能：2 端子静电容量测量方式

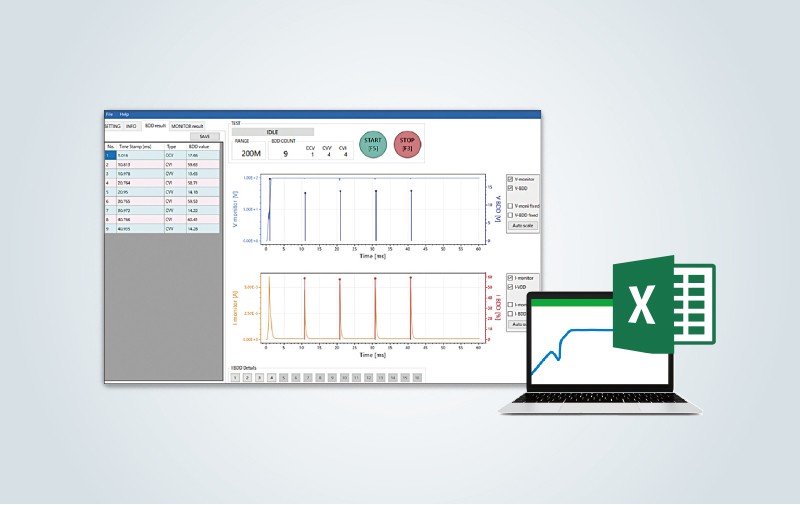

自动数据输出功能：测试结束后通过通讯接口自动输出测量结果
命令监控功能：画面显示收发命令
外部I/O 监控功能：画面显示输出信号的打开/ 关闭和输入信号
模拟输出功能：将测量值转换为DC 0 ~ 4 V 输出※2

接口

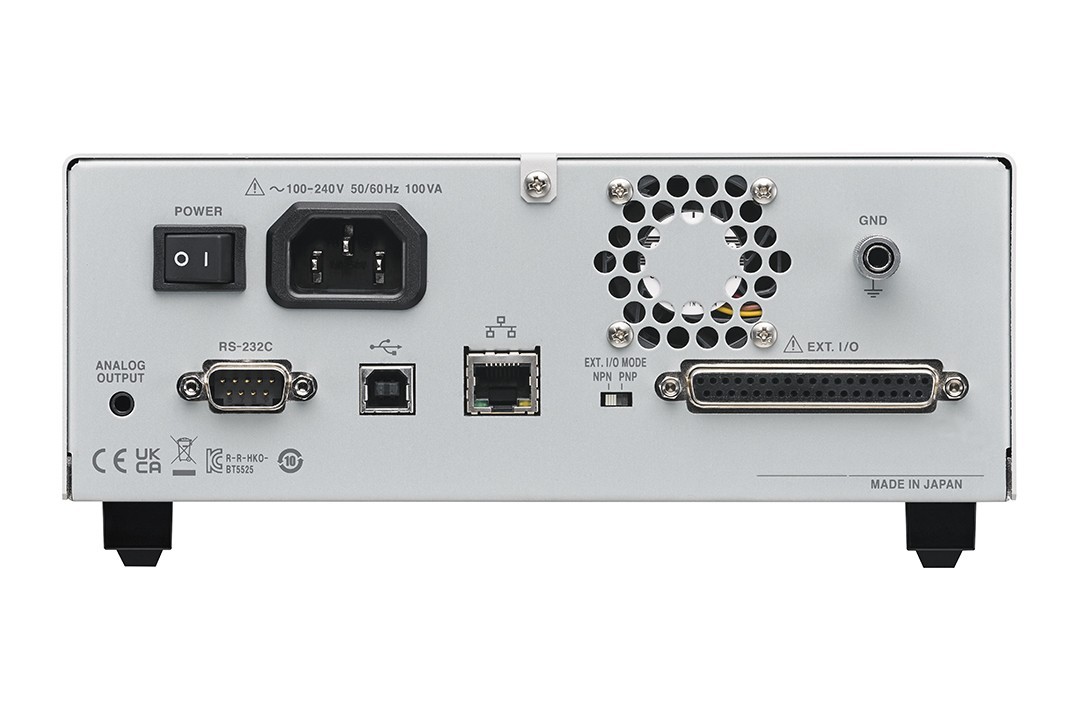

USB, LAN, RS-232C, EXT. I/O

电源电压

AC 100 V ～ 240 V

消耗功率

约20 VA※4

※4：当电源条件为电源电压220 V，电源频率50/60 Hz，测试电压200 V，电流限制值2 mA、负载（1 GΩ 电阻和0.1 uF 电容并联）的情况。

最大额定功率

100 VA

体积和重量

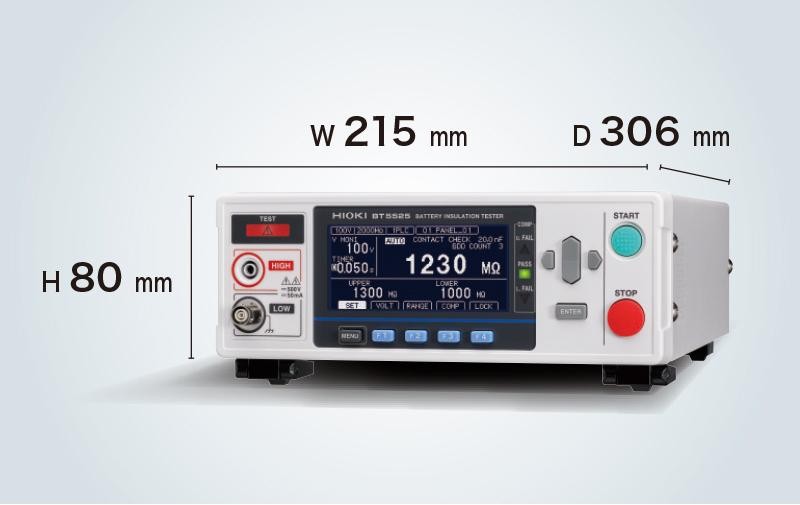

215W × 80H × 306.5 D mm, 2.8 kg

附件

电源线、外部I/O 用公头连接器、外部I/O 用连接器防
护罩、外部I/O 用联锁解除治具、启动指南
