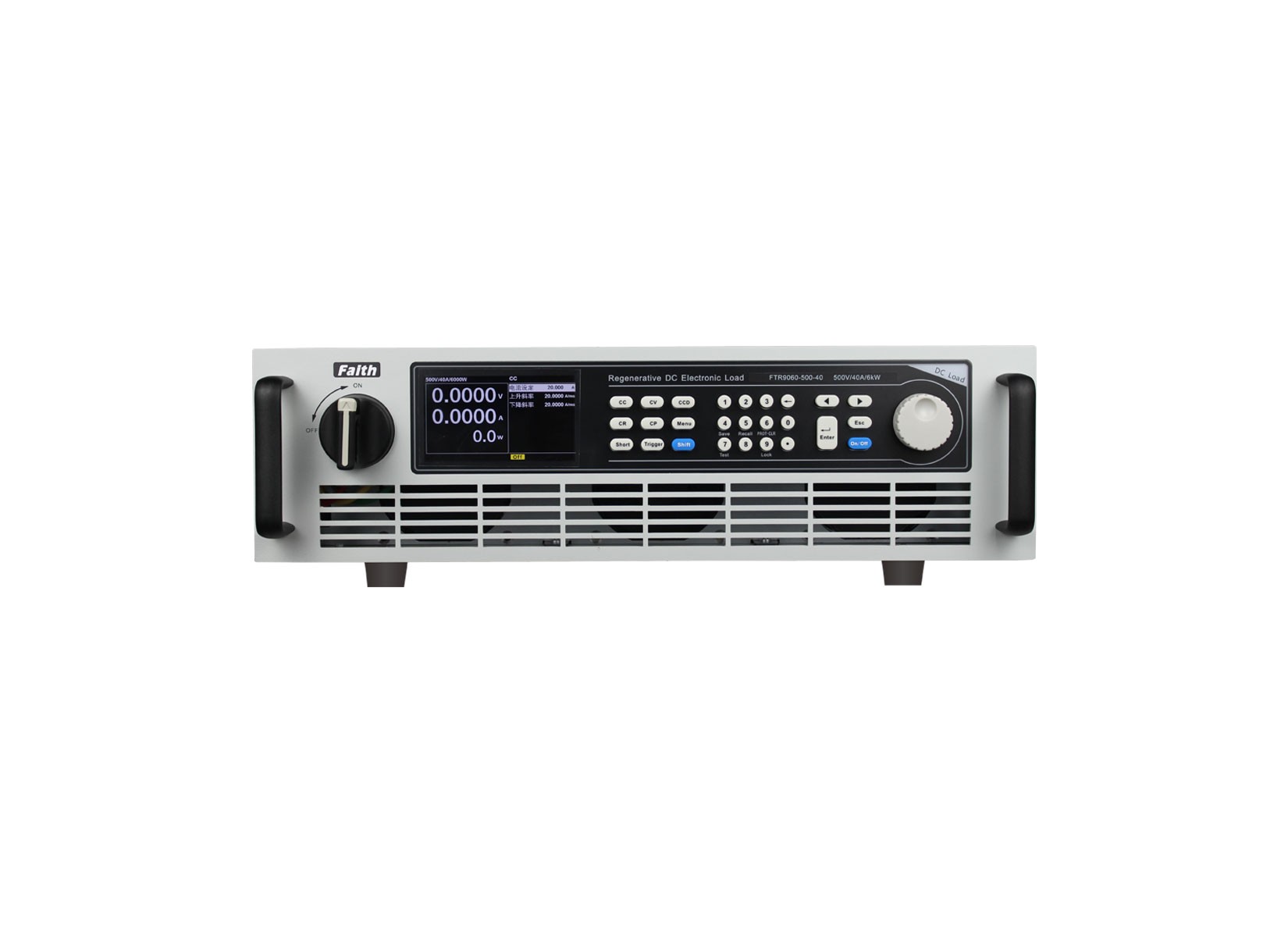

产品简介

FTR9000系列是一款回馈式可编程直流电子负载。不仅具备传统消耗式负载功能，还将传统负载所消耗的能量洁净的回馈电网，达到节能目的。可广泛应用于新能源设备测试，锂离子、燃料等电池放电测试，自动测试系统，AC/DC、DC/DC等单向模块产品测试，老化。产品配有丰富的通讯、编程接口以及彩屏和多种文字菜单界面，操作方便直观，是电力电子、新能源、传感器、电机驱动、系统集成等行业常用设备。

主要特点

• 单机范围：

• 电压：0～2250V，

• 电流：0～4500A，

• 功率：0～180kW；

• 主从并机扩展功率可达1.8MW；

• 电压精度：0.05%+0.05%F.S.；电流精度：0.1%+0.1%F.S.；

• 功率因数0.99，整机效率高于93%；

• 线损自动补偿；

• 具备恒压、恒流、恒功率、恒阻功能；

• 具备电压、电流斜率可设置；

• 具备电池放电测试功能；

• 具备序列和波形功能，可实现如汽车电子测试电压波形、用户自定义等复杂电压、电流波形；

• 过压、过流、过功率、过温、欠压、掉电、孤岛保护等全方位保护功能；

• 高压隔离数字、模拟，监测、控制接口；

• 通信接口标配LAN、USB，选配RS485、CAN或GPIB；

• 通讯协议支持SCPI、MODBUS、CAN-OPEN（选配）协议，提供上位机及SDK开发包进行二次开发；

• TFT彩色液晶显示屏，中、英、繁文菜单界面；

• 智能风扇控制；

• 标准19寸机架式设计，超过16U可选择带轮设计。

应用领域

• 储能、微网设备生产、开发；

• 服务器电源、UPS、逆变器生产、开发；

• 太阳能电池阵列、风能发电应用；

• 燃料电池、动力电池、铅蓄电池、超级电容应用；

• 航天、铁路、新能源汽车、电机驱动器测试应用；

• 无人机、激光、传感器应用。

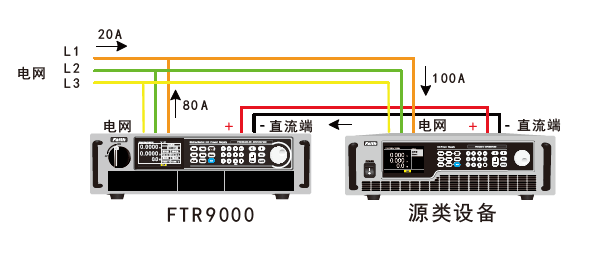

能量回馈

FTR9000系列产品可将直流源类设备输出能量回收且无污染的回馈内部电网，回收电能可直接给内部用电器利用，降低了因能量消耗产生的热能，从而实现工作、节能双赢。

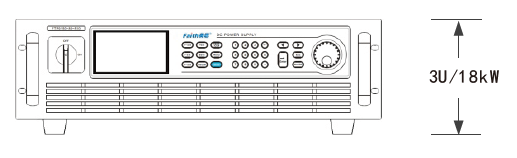

3U/18kW高功率密度

FTR9000系列回馈式大功率可编程直流电子负载采用高功率密度设计，相较于普通的能耗型电子负载，同等功率下体积减少80%，使用更加灵活便利。

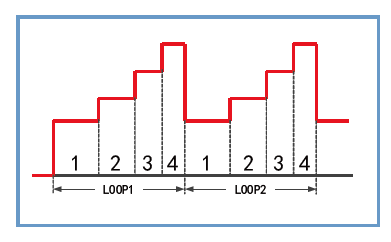

序列和波形功能

FTR9000系列电子负载提供了序列测试功能，最多可编辑10个测试文件，每个100步。支持CC、CV、CR、CP等多种模式下的负载时序变化，并同时支持文件链接等序列编辑功能。最多可完成5000步的时序编辑，单步时间范围为：1ms～99999s。

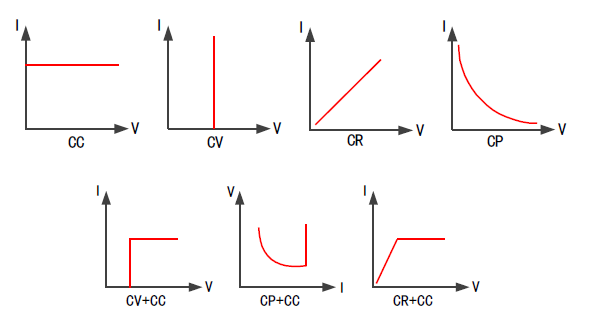

多种工作模式

FTR9000系列具有恒电流、恒电压、恒电阻、恒功率四种基本工作模式，能满足广泛的测试需求。同时又具备CV+CC、CR+CC、CP+CC多种复合操作模式功能。用户可以根据自己的测试需求，设置电流限制值，避免在测试过程中出现过流损坏测试产品的情况出现。其中CV+CC模式可以应用于模拟电池充电特性，测试充电桩以及车载充电机等类似产品。CR+CC模式可模拟电源电压电流限制及精度测试。

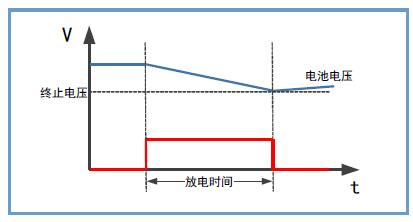

电池测试

FTR9000系列电子负载具有电池测试功能。提供了定电流、定电阻、定功率三种放电模式，可自行设定放电截止条件：截止电压、截止时间及截止电量，三者任一条件满足，放电停止。放电过程中，将记录放电电量与放电时间。

FTR9000系列通过直流放电法（DCR）进行电池内阻和容量测试。

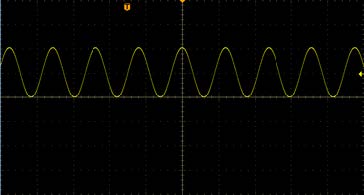

正弦波动态带载

FTR9000系列具备正弦波带载电流功能，可应用于燃料电池的阻抗分析测试。

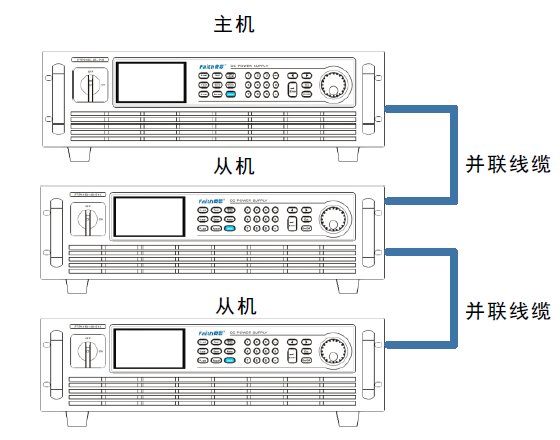

级联

FTR9000系列的级联功能，支持高达10台负载的并机使用，扩展电子负载的功率使用范围。级联时，每个负载自主均流，从机自动复制主机的带载参数。单机也可独立使用，功率配置更灵活。

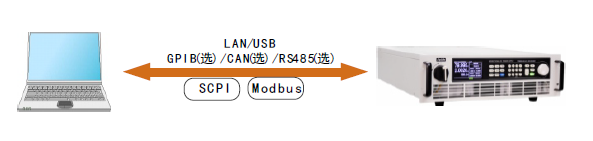

多接口与多协议

FTR9000系列配备多种通讯接口，同时支持SCPI与Modbus两种通讯协议。用户可以根据需求在菜单进行配置，这样使得系统集成更加灵活。

产品参数
