产品简介
5256C 5G终端综合测试仪主要用于5G终端、基带芯片的研发、生产、校准、检测、认证和教学等领域。该仪表具备5G信号发送功能、5G信号功率特性、解调特性和频谱特性分析功能，支持5G终端的产线高速校准及终端发射机和接收机的测试验证。支持3GPP TS38.521 Release 15/16版本，支持Sub-6GHz多域并行测试。
5256C通过不同的选件配置满足多种测试需求，覆盖3GPP TS38.521-1协议标准的终端射频一致性测试，亦可通过升级的方式支持2G、3G、4G及WiFi、蓝牙（BT）、GPS终端/模组射频一致性测试。
仪表作为5G终端生产测试的核心单元，装入标准测试机柜中，构成终端测试系统。上位控制机可通过网口对仪表进行配置和控制。仪表拥有高指标的射频收发通道、大带宽采集处理能力以及丰富的测试运算资源，射频接口拥有8个测试收发端口（8T/8R），可满足现代化5G终端产线测试需求。
功能特点
频率覆盖范围：70MHz～7.1GHz
功率输出范围：-130dBm～-6dBm
接收功率范围：-85dBm～+30dBm
支持蜂窝网通信标准：
5G NR/ TD-LTE/ LTE-FDD /WCDMA/ CDMA2000/GSM/EDGE
支持非蜂窝网通信标准：
IEEE 802.11a/b/g/n/ac/ax、蓝牙（BT）

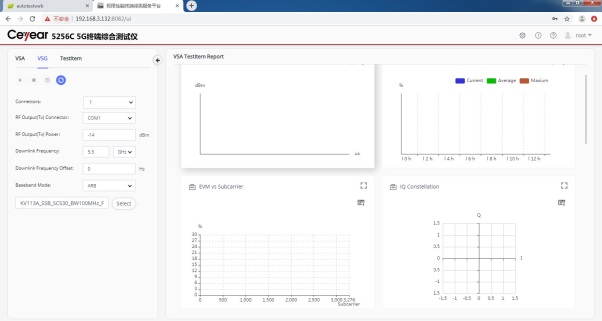

终端信号测试
5256C 5G终端综合测试仪紧跟移动通信标准，能够满足不同用户的测试需求，发送5G NR、LTE、WCDMA、CDMA2000、EDGE/GSM多种通信标准信号，多域并行分析，能够从时域、频域、调制域多个角度分析5G终端信号，使得测试更全面，更高效。

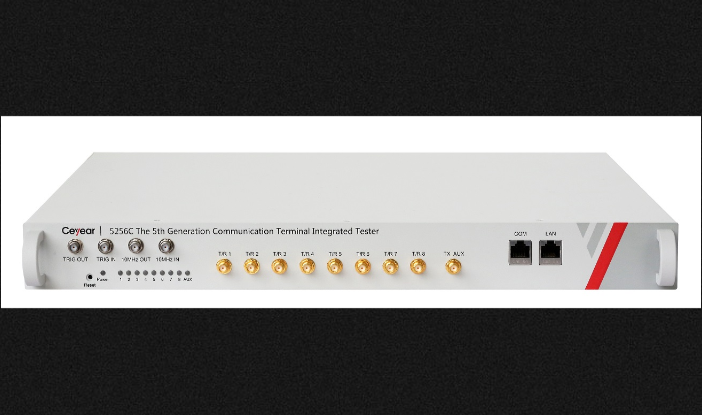

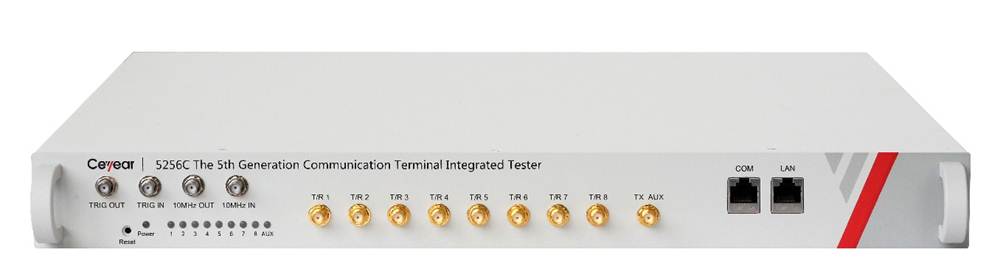

丰富的接口
COM口：1个
网口：1个
射频收发（T/R）：8个，SMA，50Ω
TX AUX：1个，SMA，50Ω
TRIG IN：1个，SMA，50Ω
TRIG OUT： 1个，SMA，50Ω
10MHz IN：1个，SMA，50Ω
10MHz OUT：1个，SMA，50Ω
典型应用
5256C 5G终端综合测试仪具有优异的测试准确性、测试稳定性以及测试效率。在5G终端的产线上，该仪表可实现5G终端的高速校准及发射机、接收机测试验证，可用于5G多模终端发射功率、频率误差、SEM、ACLR、EVM、参考灵敏度、最大接收电平等指标的测试验证。
产品参数
收/发频率范围 | 70MHz～7.1GHz |
收/发频率准确度 | ≤0.05ppm+0.1Hz |
最大接收功率 | +30dBm（CW，持续时间<1min）,典型值35dBm |
接收功率范围（CW） | -85dBm～+30dBm |
接收功率准确度（CW） | -30dBm～+30dBm：<0.6dB（典型值<0.:3dB） |
接收通道带宽 | 20MHz（70MHz～7.1GHz） 200MHz（400MHz～7.1GHz） |
端口阻抗 | 50Ω |
端口驻波 | ≤1.5dB（典型值1.38dB） |
输出功率范围（CW） | 70MHz～6GHz：-130dBm～-6dBm 6GHz～7.1GHz：-120dBm～-12dBm |
输出功率准确度(CW) | -70dBm～-6dBm：<0.6dB -100dBm～-70dBm：<1.2dB |
功率分辨率 | ≤ 0.1dB |
输出杂波 | ≤ -55dBc （70MHz～6GHz，杂波频率点排除7GHz、8.47456GHz～Fout） |
二次谐波失真 | ≤ -30dBc（>200MHz，-10dBm） |
三次谐波失真 | ≤ -40dBc（>200MHz，-10dBm） |
带内平坦度（BW:160MHz） | ≤ 1dB（600MHz～6GHz）（典型值0.5dB） ≤ 1.5dB（6GHz～7.1GHz）（典型值0.8dB） |
