产品介绍

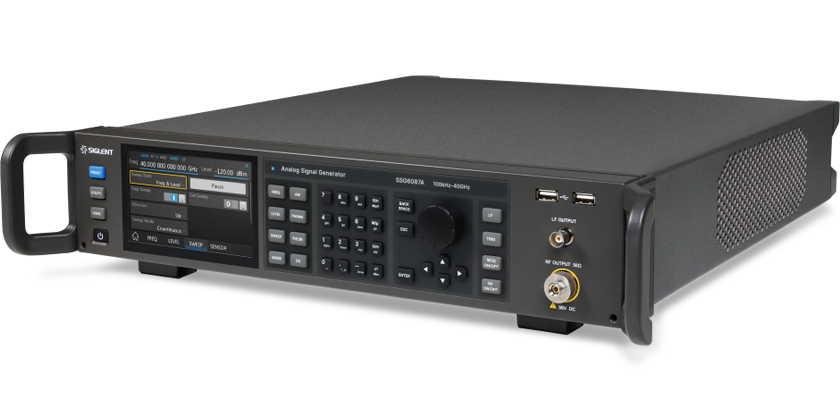

SSG6000A系列是鼎阳科技的高端射频信号发生器，覆盖频率范围从100 kHz至67 GHz，满足广泛的高频测试需求。其最大输出功率达+22 dBm，相位噪声低至-148 dBc/Hz@1 GHz,offset=100kHz（选件设置下测试），确保信号的高纯度。SSG6000A以其卓越的频率分辨率（0.01 Hz）和丰富的通信接口（USB HOST、USB DEVICE、LAN等），成为专业射频测试领域的优选。

主要特性

• 最高输出频率13.6 GHz/20 GHz/40 GHz/67 GHz

• 电平设置范围 -130 dBm ~ +24 dBm

  输出频率分辨率可达0.001 Hz

• 幅度精度≤0.7 dB（典型值）

• 支持AM/FM/PM/脉冲调制，支持内外部调制方式

• 相位噪声＜-129 dBc/Hz@10 GHz，偏移10 kHz(典型值）

• 支持脉冲调制功能（选件），脉冲串发生器，用户可自定义脉冲序列（选件）

更纯净的频谱

在进行各种接收机测试时，有时候接收机带外的干扰信号可能会比带内信号的能量还高，所以在进行此类接收机测试时，要求信号源模拟的带外信号具有极高的频谱纯度和极低的宽带噪声，以防带内信号淹没在噪声中无法真实地测得接收机性能。

SSG6000A的相位噪声低至-135 dBc/Hz，且在各个载波频率下，指标均达到国际领先水平；谐波、次谐波及非谐波最低可达-60 dBc，频谱纯净度高，能够很好地适配各种极端测试及本地振荡器替代需求。

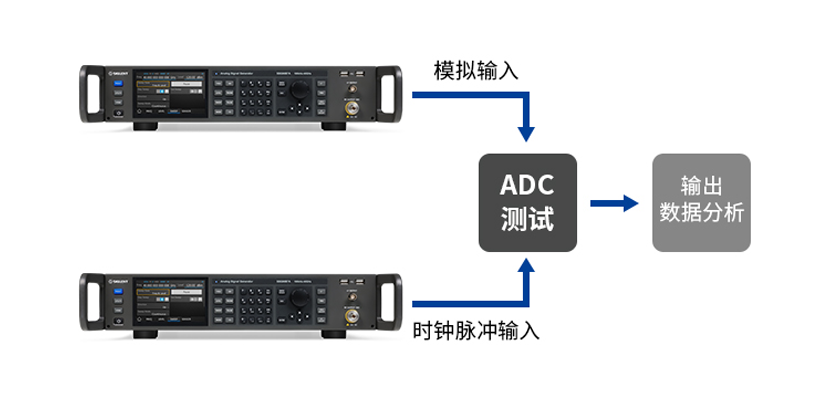

更高精度的脉冲发生器/时钟源

通常汽车毫米波雷达和EW接收机都是设计为工作在极限情况下，所以在其功能和灵敏度测试中，要求测试信号具有高度可重复性，精确的幅度和频率，并且Pulse宽度需要足够小。在更复杂的测试中比如接收机的相参处理间隔（CPI）、距离分辨率等，还需要信号源能够输出复杂的脉冲串。

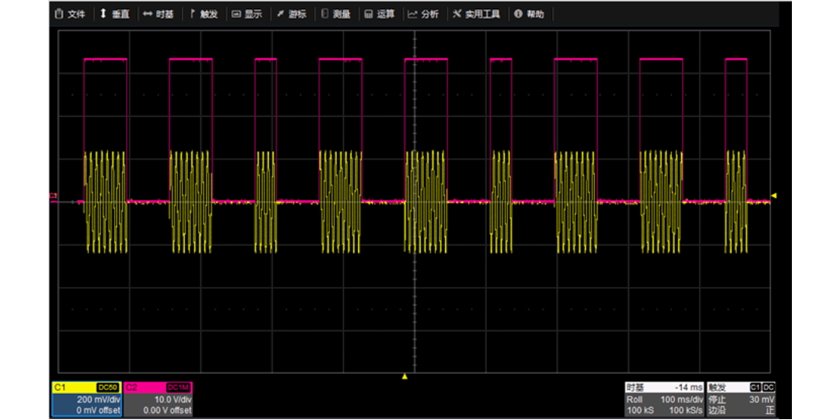

 SSG6000A标配了高精度时钟源，可选配安装脉冲调制、脉冲发生器以及脉冲串发生器，可输出最低宽度为20ns的脉冲，且分辨率可达10ns，能充分满足汽车毫米波雷达系统测试。

更高的输出功率和更大的动态范围

鼎阳SSG6000A还提供了 -130 dBm ~ 24 dBm的宽电平输出范围，能够很好地补偿电缆、夹具在微波频率范围使用时产生的衰减，使测试结果更精准，并在预算层面为针对特定应用进行优化的精密配件留出了大量空间。

特性与优点

频率范围：CW MODE 100 kHz~13.6 GHz, CW MODE 100 kHz~20 GHz, CW MODE 100 kHz~40 GHz, CW MODE 100 kHz~67 GHz

频率分辨率可达 ：0.001 Hz

最大输出功率：+16 dBm, +22 dBm

显示：5 英寸电容触摸屏

相位噪声：<-146 dBc/Hz@1 GHz, offset=10 kHz(测量值)（选件）

幅度精度 ≤ 0.7 dB（典型值）

通信接口：USB-HOST，USB DEVICE（USB-TMC），LAN（VXI-11,Socket,Telnet）,选配GPIB

幅度分辨率：0.01dB

幅度精度：≤0.7 dB（典型值）

调制模式：支持AM/FM/PM/脉冲调制

其他功能：脉冲发生器，脉冲串发生器
