产品简介

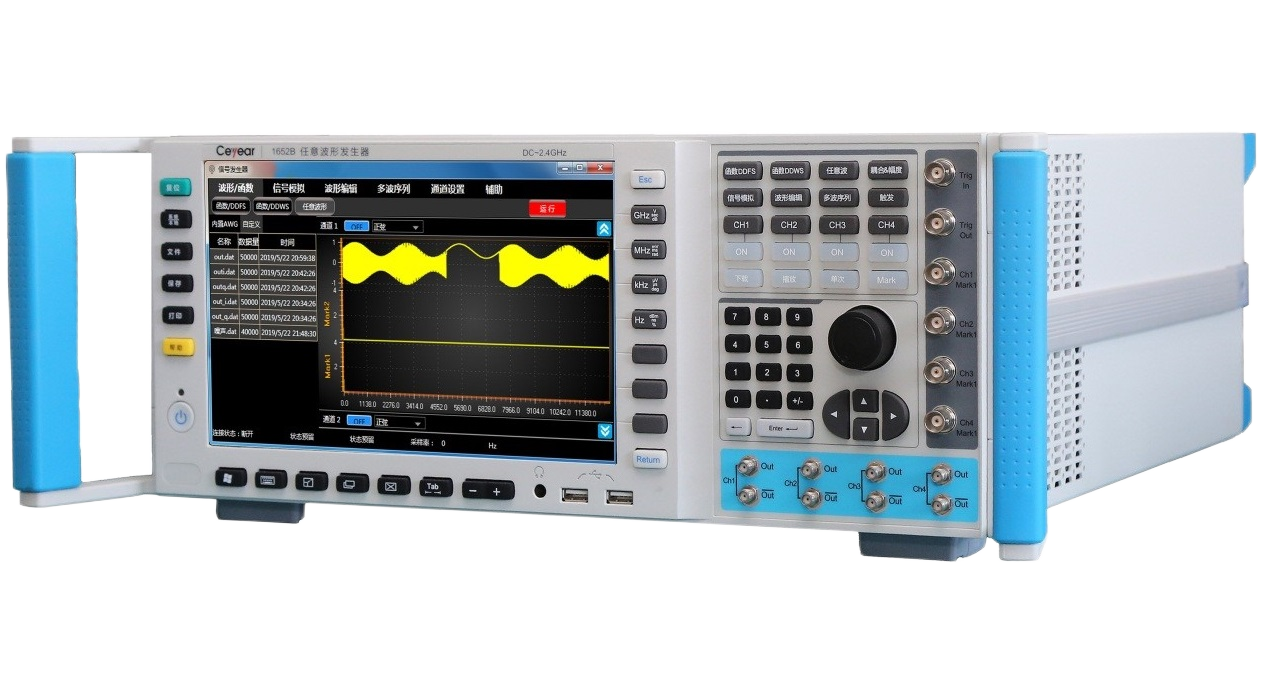

1652A函数/任意波形发生器采样率2.5GSa/s，垂直分辨率14bits，最高输出频率500MHz（直流耦合模式），双通道，存储深度1G点/通道；1652B函数/任意波形发生器采样率5GSa/s（插值到10GSa/s），垂直分辨率16bits，最高输出频率4GHz，双通道、四通道可选，存储深度2G点/通道。可以实现常规函数波形产生、可编辑任意波形发生、环境信号模拟发生、I/Q矢量基带信号产生等，内置任意波形编辑软件功能，支持定时播放、外触发播放、循环播放等多种播放方式，每次播放的次数可自定义，并支持通道间同步、多台仪器间的同步等。主要用于通信、导航等设备以及半导体芯片的测试与试验，亦可为相关电子设备的调试提供函数激励信号。
主要特点
（1）宽带可编程信号输出：最高输出频率分别达到500MHz、4GHz
（2）丰富的函数波形生成：正弦、方波、脉冲、PWM、三角、锯齿、直流等
（3）同步Mark输出：每通道最多两个Mark输出，Mark输出的高、低电平分别可调
（4）优秀的输出抖动与过冲抑制
（5）优秀的宽带信号输出平坦度
（6）通道间输出同步
（7）多种播放方式：定时播放、外触发播放、循环播放、单次播放等多种播放方式
（8）单次播放次数可设：1～65530
（9）支持网口程控
丰富的函数波形生成

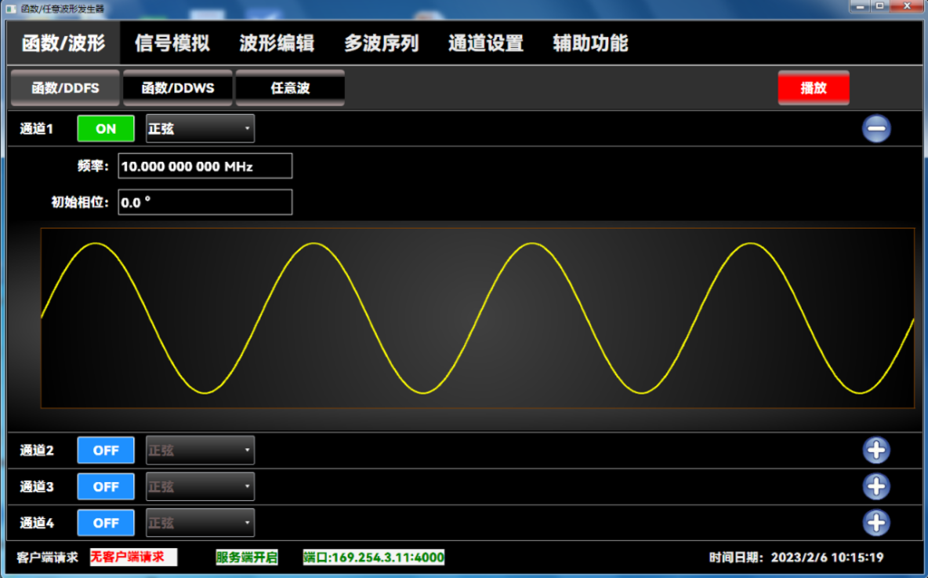

支持DDFS与DDWS两种方式，DDFS方式与常规DDS函数发生器原理一致，DDWS采用逐点方式生成函数波形（任意波形播放方式），支持触发播放、上升/下降边沿独立可设等。

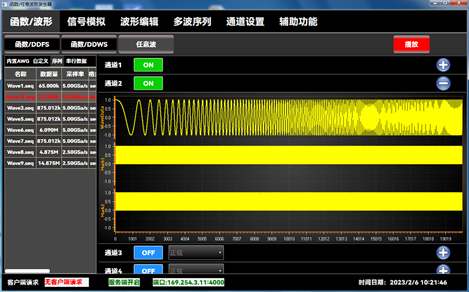

宽带任意波形生成
支持任意波形曲线绘制和编辑，具备同步Mark输出、多种触发以及播放方式。

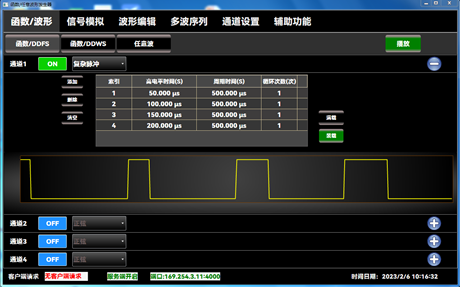

可编辑脉冲信号发生
支持用户自定义的非常规脉冲信号生成，最多可设置包含511个子脉冲，每个子脉冲的周期、高电平时间、重复次数可设。

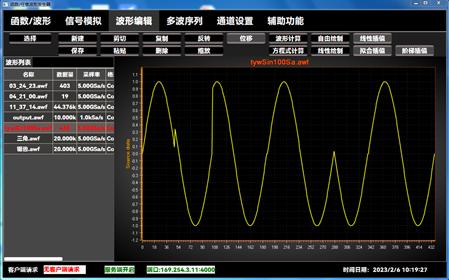

内置波形编辑软件
提供IQ、中频/射频、脉冲雷达等多种信号编辑生产功能，支持任意波形曲线绘制。
典型应用
1652系列函数/任意波形发生器广泛应用于通信、导航等设备的研制、生产、外场试验以及维护检测等，亦可用于芯片测试激励等。可输出最高4GHz、最多四路的独立或同步射频信号，也可以与矢量源搭配使用，让1652作为基带信号发生器，通过矢量源上变频实现4GHz以上更高频段的信号输出。
产品参数
| 1652A | 1652B |
常规特性 | 通道数量 | 2 | 2（标配）； 4（需1652B -H02选件） |
输出模式 | DC耦合输出 | DC耦合输出，AC耦合输出 |
带宽 | DC～500MHz | DC～2GHz（DC耦合输出模式）， 10MHz～4GHz（AC耦合输出模式） |
采样率 | 2.5GSa/s | 5.0GSa/s(插值到10GSa/s) |
垂直分辨率 | 14bits | 16bits |
Mark输出数量 | 1个Mark/通道 | 2个Mark/通道 （Mark复用16bits波形中的低两位） |
函数波形（DDFS） | 正弦、方波、脉冲、三角、锯齿、噪声、直流 |
函数波形（DDWS） | 正弦、方波、脉冲、指数增、指数减、sinc、高斯、半正矢、噪声、直流 |
任意波形（DDWS） | 自定义波形 |
频率特性 | 正弦波 | 1μHz～500MHz | 0.142mHz～2GHz |
方波 | 1μHz～120MHz | 0.142mHz～240MHz |
脉冲波 | 1μHz～120MHz， 最大输出频率312.5MHz（任意波模式） | 0.142mHz～240MHz， 最大输出频率625MHz（任意波模式） |
锯齿波 | 1μHz～50MHz | 0.142mHz～120MHz |
三角 | 1μHz～50MHz | 0.142mHz～120MHz |
频率分辨率 | 1μHz | 0.142mHz |
输出特性 | DC耦合输出模式 | 接口形式 | 单端/差分 |
输出电平范围(单端，50欧负载) | ≤200MHz：50mVpp～5Vpp ≤330MHz：50mVpp～3Vpp ≤500MHz：50mVpp～2Vpp | 50mVpp～1.0Vpp（≤1.3GHz），50mVpp～500mVpp（≤2GHz） |
输出电平准确度(正弦，单端) | ±5%设定值 ± 30mV （50mVpp≤设置值＜2Vpp，正弦）， ±5%设定值 ± 50mV （2Vpp≤设置值≤3Vpp，正弦）， ±5%设定值 ± 100mV（3Vpp＜设置值≤5Vpp，正弦）， ±10%设置值 ± 100mV（脉冲、方波） | ±5%设置值 ± 35mV （≤1.0Vpp）， ±5%设置值 ± 50mV （≤1.3Vpp） |
电平分辨率 | 10 mVpp |
直流偏移(单端，50欧负载) | ±4.0V | ±0.5V |
直流偏移准确度 | ±10%设置值 ± 30mV | ±5%设置值 ± 30mV |
AC耦合输出模式 | 接口形式 | — | 单端 |
输出电平范围(正弦，单端) | — | 50mVpp～1.5Vpp（≤1.3GHz）， 50mVpp～700mVpp（≤2.0GHz） |
输出电平准确度 | — | ±5%设置值±35mV（≤700mVpp）， ±5%设置值±50mV（≤1.5Vpp） |
正弦波（DC耦合输出模式） | 谐波失真 (@300mVpp) | ≤-45dBc (≤1MHz)， ≤-50dBc (1MHz～10MHz)， ≤-45dBc (10MHz～100MHz)， ≤-30dBc (100MHz～250MHz)， ≤-25dBc (250MHz～360MHz)， ≤-35dBc (360MHz～500MHz) | ≤-71dBc（@2MHz）， ≤-65dBc（@10MHz）， ≤-50dBc（@200MHz）， ≤-42dBc（@ 500MHz） |
非谐波失真 (@500mVpp) | ≤-50dBc (≤1MHz)， ≤-55dBc (1MHz～10MHz)， ≤-55dBc (10MHz～100MHz)， ≤-53dBc (100MHz～250MHz)， ≤-50dBc (250MHz～360MHz)， ≤-50dBc (360MHz～500MHz) | ≤-71dBc（@ 100MHz）， ≤-68dBc（@ 500MHz）， ≤-65dBc（@ 1GHz）， ≤-50dBc（@ 1.5GHz）， ≤-50dBc（@ 2GHz） |
单边带相位噪声 (@10kHz， 500mVpp) | ≤-128dBc/Hz（@10MHz） ≤-126dBc/Hz（@200MH） ≤-122dBc/Hz（@500MH） | ≤-122dBc/Hz（@500MHz）， ≤-118dBc/Hz(@1GHz)， ≤-112dBc/Hz （@2GHz） |
脉冲波/方波（DC耦合输出模式） | 边沿时间可设范围 | 0.96ns～20.16ns（0.64ns步进） | 0.48ns～10.08ns（0.32ns步进） |
边沿时间准确度 | ±0.5ns±10%设置值（10%～90%） |
上升时间 | ≤2.0ns（10%～90%，函数模式）， ≤900ps（典型值，任意波模式） | ≤1.0ns（10%～90%，函数模式）， ≤250ps（典型值，任意波模式） |
过冲 | ≤8%（边沿时间设置为0.96ns） ≤7%（边沿时间设置为1.60ns） ≤6%（边沿时间设置为2.88ns） | ≤8%（边沿时间设置为0.48ns） ≤7%（边沿时间设置为0.8ns） ≤6%（边沿时间设置为1.12ns） |
抖动（RMS，典型） | ≤10ps（@100MHz，通道1/2至通道2/1） | ≤1ps（@100MHz，通道1/2至通道2/1） |
任意波 | 波形长度 | 1G采样点/通道 | 2G采样点/通道 |
非易失存储 | 内置硬盘，不低于100GBytes |
触发特性 | 外触发门限电平 | -4V～+4V可设 |
外触发沿选择 | 上升、下降 |
外触发输入高低电平持续时间 | ≥6.4ns |
内部固定间隔触发的最长时间间隔 | 109 s（3.2ns步进） | 13.7s（3.2ns步进） |
最大可设触发延时 | 3.3ms（3.2ns步进） |
内触发输出 | ≥0.9Vpp脉冲（50欧负载） |
同步特性 | 通道间同步 | ≤400ps（函数模式）， ≤200ps（函数模式） | ≤50ps（任意波模式） ， ≤10ps（任意波模式） |
可编辑脉冲信号发生（选件） | 数目 | 最多支持511个自定义子脉冲 |
子脉冲最长周期 | 0.851s（400ps步进） | 0.421s（200ps步进） |
子脉冲最长高电平时间 | 0.85s（400ps步进） | 0.42s（200ps步进） |
每个子脉冲循环次数 | 1～1023次 |
复杂干扰信号发生（选件，任意波方式） | 干扰信号形式 | 射频噪声干扰、噪声调频干扰、噪声调幅干扰、噪声调相干扰、SMSP干扰、C&I干扰 |
调频格式 | 线性调频、二相码、伪随机编码、步进频 |
卷积信号类型 | 噪声、方波、三角波 |
复杂电磁环境信号发生（选件，任意波方式） | 支持信号类型 | GSM、OFDM、WIFI、民用雷达信号、噪声等 |
OFDM调制类型 | BPSK、QPSK、 8PSK、16QAM、32QAM、64QAM |
编码类型 | RS编码、卷积编码 |
无线电格式 | GSM、EDGE |
LFM等信号生成（选件，任意波方式） | 信号形式 | 抛物面天线方位机扫、俯仰线阵相扫方位机扫 |
信号类型 | 窄脉冲、LFM、NLFM |
捷变频 | 脉间、脉组间、无捷变频 |
杂波类型 | 瑞利分布、韦布尔分布、对数正态分布 |
IF/RF信号生成选件（选件，任意波方式） | 调制类型 | AM/FM/PM/ASK/FSK/PSK/QAM |
载波 | 定频、跳频 |
数据源 | 全0、全1、伪随机码 (7, 9,15, 20, 23）、自定义、文件输入 |
IQ矢量基带信号发生（选件，任意波方式） | 类型 | AM/FM/PM/ASK/FSK/PSK/QAM |
滤波器 | 矩形、三角、RRC、RC、GAUSS |
数据源 | 全0、全1、伪随机码 (7, 9,15,20, 23）、自定义、文件输入 |
接口 | 波形输出 | BNC差分 | SMA差分 |
外部触发输出、 内触发信号输出 | BNC |
10MHz参考输出、10MHz参考输入 | BNC |
系统接口 | USB、网口、DP显示接口 | USB2.0、USB3.0、网口、DP显示接口等 |
战术特性 | 供电电源 | 220V（50Hz±5％） |
功耗 | ≤130W | <200W |
显示 | 4.3英寸 | 10.1英寸彩色TFT-LCD |
外形尺寸 | 宽×高×深=426mm×88.1mm×450mm （不含把手和防护底角） | 宽×高×深=426mm×175mm×458mm （不含把手和防护底角） |
工作温度 | 0℃～+40℃ |
存储温度 | -40℃～+70℃ |
重量 | 约10 kg | 约16.5kg |
产品类型
型号 | 重量 | 功耗 | 温度范围 |
1652B | 约16.5kg | <200W | 0℃～+45℃ |
1652A | 约10 kg | ≤130W | 0℃～+45℃ |
