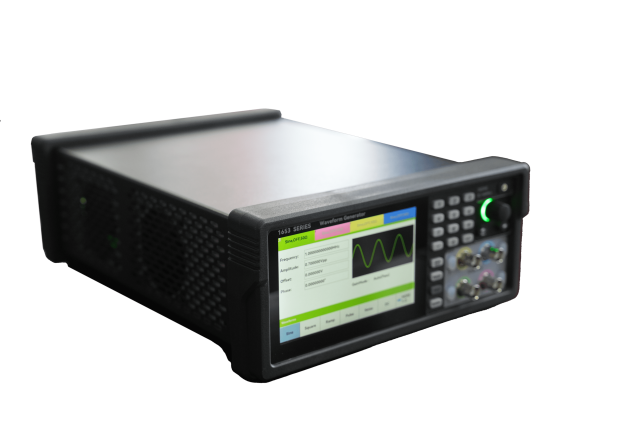

产品简介
Ceyear1653系列函数/射频任意波形发生器为思仪开阳星系列经济型测试产品，通过多通道、深存储、高质量的产品设计有效解决教育科研、工业测试、医疗电子等场景中用户高性价比复杂波形信号生成问题，满足多样化的信号激励应用需求。
1653系列函数任意波形发生器是一款双通道（500MHz以内支持到4通道）、多功能的任意形发生器，数-模采样率、垂直分辨率分别为2.4GSa/s、16bits（1653AB-AE） / 2.5GSa/s、14bits（1653AF），输出带宽包含120MHz、250MHz、350MHz、500MHz、1GHz多种配置，整机最大波形存储深度2G样点。可以实现常规函数波形发生、脉冲波形发生、任意波形发生及噪声、调制信号发生、I/Q矢量基带信号等，支持多种信号调制方式，支持定时播放、外触发播放、循环播放等多种播放方式，每次播放的次数可自定义，并支持通道间同步等功能，支持硬件频率计功能。
主要特点
丰富的函数波形生成：正弦、方波、脉冲、斜坡、噪声、直流等
多通道输出：可支持到4个独立输出通道
深存储任意波形生成：整机2G样点存储深度
多种播放方式：定时播放、外触发播放、循环播放等多种播放方式
5英寸电容式触摸屏，分辨率800*480
高集成度的2U半宽外形尺寸

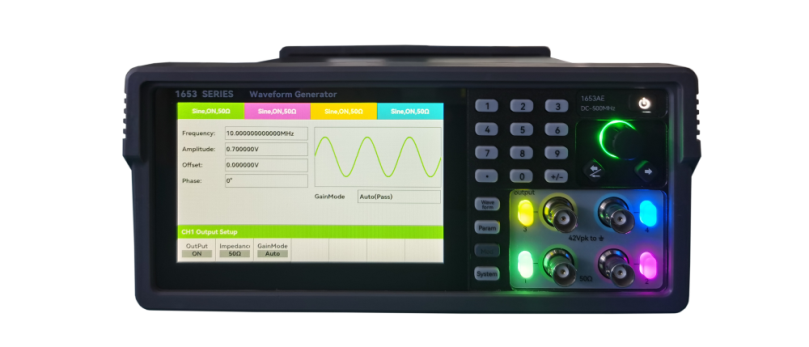

多通道波形输出
1653系列函数任意波形发生器包含120MHz、250MHz、350MHz、500MHz和1GHz 5种带宽机型，满足客户不同输出信号频率的信号发生需求。500MHz带宽及以下型号支持2或4个输出通道，通道之间可耦合输出，如CH2=CH1、CH2=～CH1，CH2=CH1+CH2等，通道CH1、CH2及CH3、CH4可作为差分信号输出。

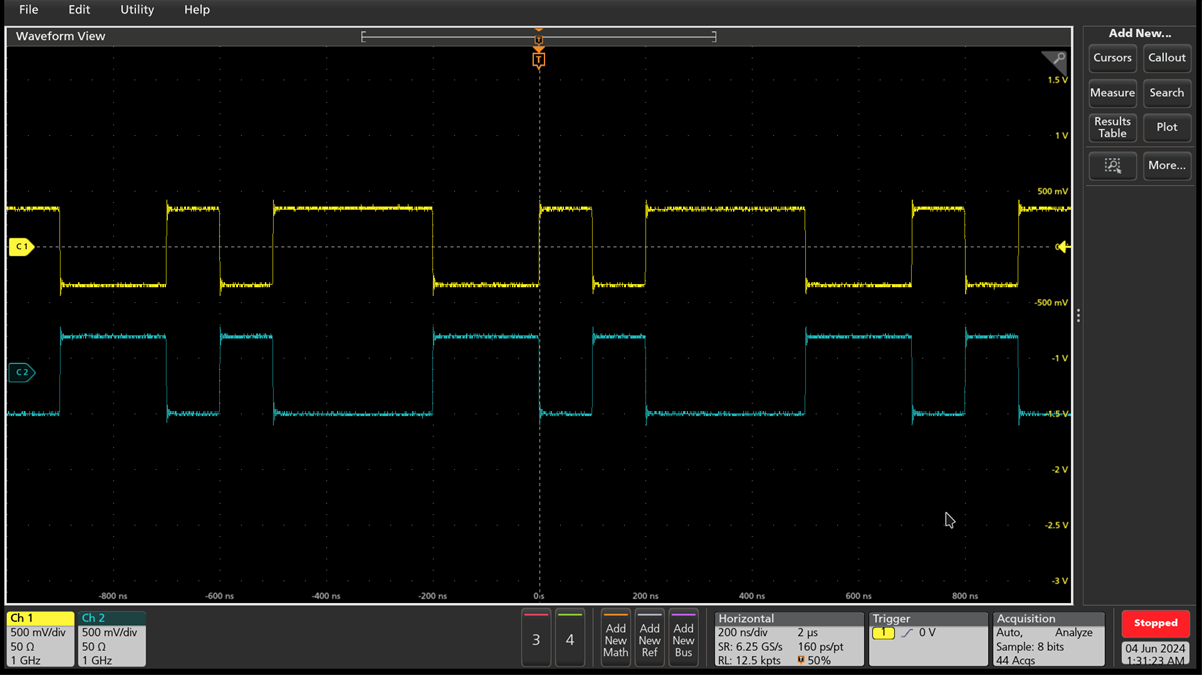

丰富的函数波形及调制信号生成

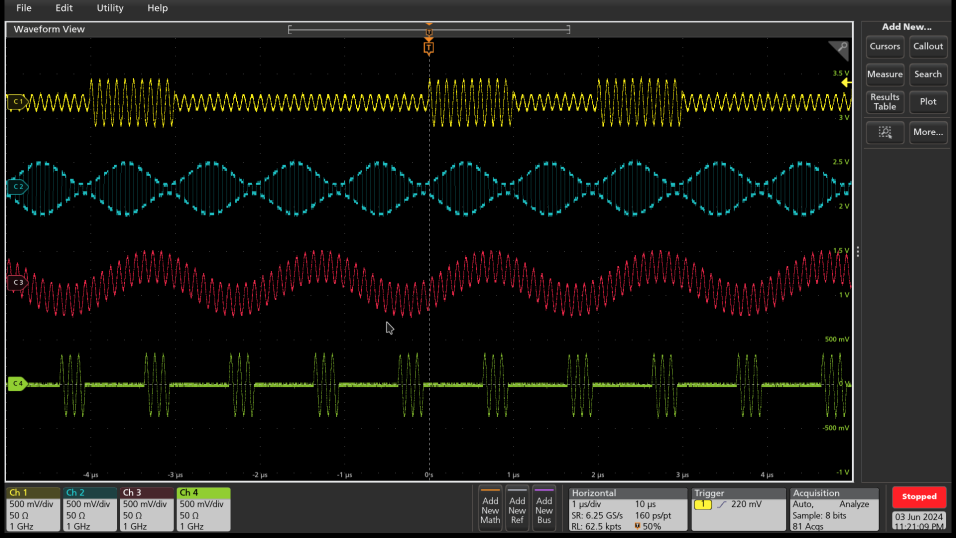

支持正弦、方波、三角、上锯齿、下锯齿、脉冲、噪声、DC、PRBS函数波形生成；支持AM、DSB、FM、PM、SUM、ASK、FSK、BPSK调制以及SWEEP、BURST等功能，内置多种制式调制源以及外部调制源。
大幅度输出

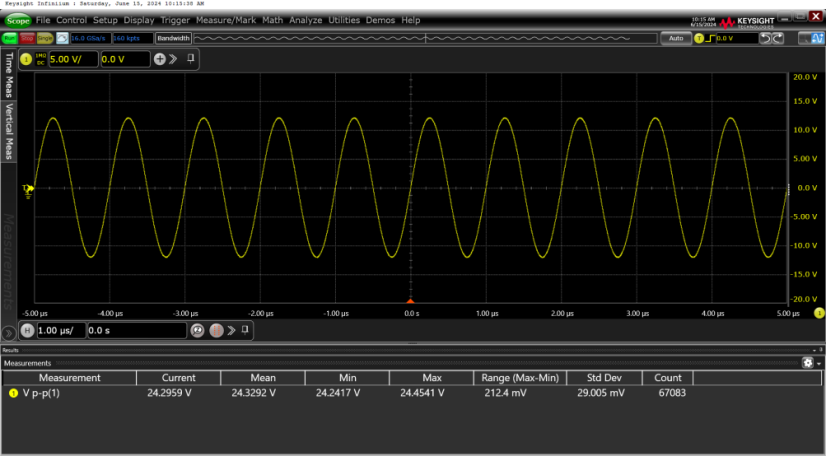

最大24Vpp（@开路）输出幅度，内置宽带信号的幅频响应修正，可保证大瞬时带宽信号输出的平坦度。
低相噪信号输出

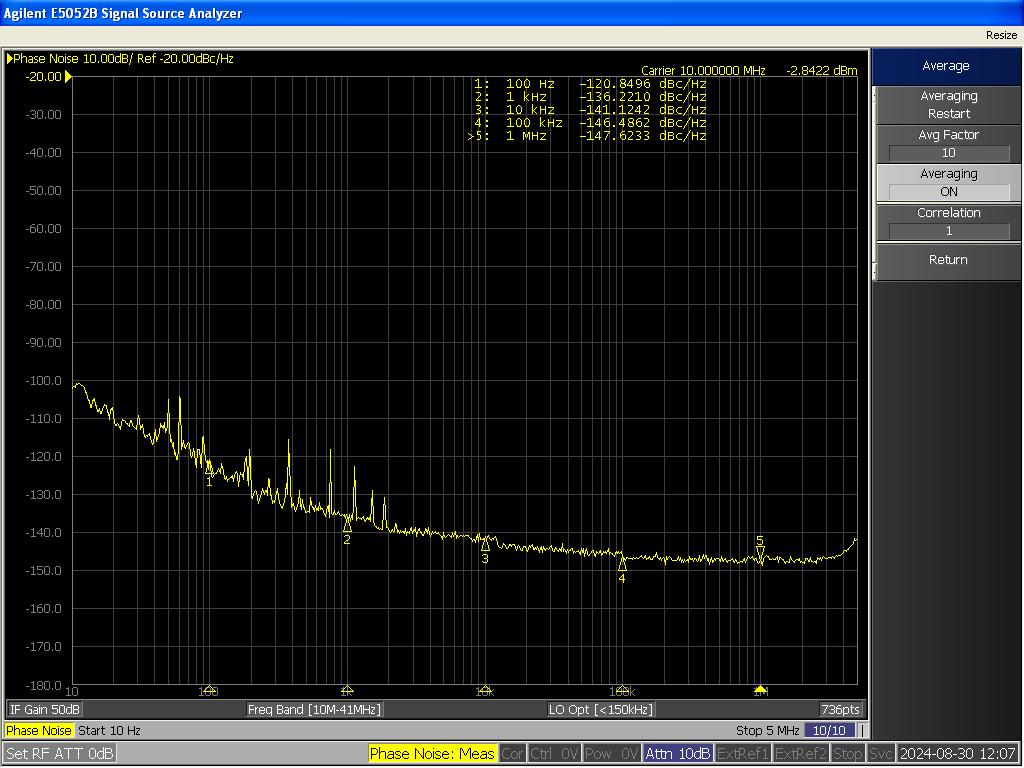

内置高性能采样时钟，可保证低相噪信号输出，为测试对象提供理想的可变参考时钟。
典型应用
1653系列函数任意波形发生器是一款通用基础测试仪器，广泛应用于教育教学、通信、导航、医疗、半导体测试等领域。可用于电子教学实验室中展示各种波形、演示信号调制、滤波、频谱分析等试验，可用于科研过程中各种复杂波形信号的模拟与输出，可用于通信测试中模拟各种调制方式、生成复杂通信信号，可用于半导体测试中生成各种激励信号测试半导体性能、裕量等。
产品参数
型号 | 1653AB | 1653AC | 1653AD | 1653AE | 1653AF |
采样率 | 1.2 GSa/s（内插至2.4 GSa/s） | 2.5GSa/s |
垂直分辨率 | 16bit | 14bit |
通道数量 | 2（标配）/4（选件） | 2 |
正弦波 | 1μHz～120MHz | 1μHz～250MHz | 1μHz～350MHz | 1μHz～500MHz | 1μHz～1GHz |
方波 | 1μHz～120MHz | 1μHz～120MHz | 1μHz～120MHz | 1μHz～120MHz | 1μHz～240MHz |
斜坡 | 1μHz～10MHz | 1μHz～10MHz | 1μHz～10MHz | 1μHz～10MHz | 1μHz～10MHz |
脉冲 | 1μHz～120MHz | 1μHz～150MHz | 1μHz～150MHz | 1μHz～150MHz | 1μHz～312.5MHz |
PRBS | 1μbps～120Mbps | 1μbps～150Mbps | 1μbps～150Mbps | 1μbps～150Mbps | 1μbps～156.25Mbps |
噪声带宽 | 120MHz | 250MHz | 350MHz | 500MHz | 1GHz |
分辨率 | 1μHz |
时基 |
初始精度 | ±1ppm(±0.5 ppm，OCXO选件) ，25℃ |
温度稳定度 | ±0.5 ppm (±0.1 ppm，OCXO选件)， 0℃～40℃ |
老化率 | ±10ppb/天（±3ppb/天，OCXO选件） |
正弦波（1653AB-AF） |
最大幅度 （50Ω负载） | 12Vpp（≤60MHz）； 5Vpp（60MHz～120MHz）； 3Vpp（120MHz～200MHz）； 2Vpp（200MHz～300MHz）； 1.5Vpp（300MHz～400MHz）； 1Vpp（400MHz～500MHz）； 0.4Vpp（>500MHz） |
幅度准确度 | ± (1%设置值+1mVpp)（1kHz 1Vpp正弦，0V偏置，高阻负载） |
谐波失真 （@400mVpp） | ≤-55dBc（≤60MHz）； ≤-50dBc（60MHz～100MHz）； ≤-45dBc（100MHz～300MHz）； ≤-55dBc（ >300MHz,1653AB-AE）； ≤-40dBc（ >300MHz,1653AF）； |
非谐波失真 （@400mVpp） | 1653AB-AE： ≤-55dBc（@10MHz）； ≤-50dBc（@400MHz）； | 1653AF： ≤-50dBc（@10MHz）； ≤-45dBc（@400MHz）； |
相噪（@500mVpp） | ≤-135dBc/Hz (10MHz@10kHz 频偏）； |
方波/脉冲（1653AB-AF） |
最小上升/下降时间（10%-90%） | ≤2ns（1653AB-AE）； ≤1.1ns（1653AF） |
过冲 | ≤3%（100kHz，1Vpp，50Ω负载，2ns沿） |
占空比 | 0.01%～99.99%，0.01%分辨率（受频率设置限制，脉冲支持） |
抖动 | 典型20ps |
斜坡（1653AB-AF） |
对称度 | 0%～100%，0.1%分辨率 |
DC（1653AB-AF） |
输出范围 | ±10V（1MΩ负载） |
输出准确度 | ±(1%+2mV) (@2V，1MΩ负载) |
任意波（1653AB-AF） |
波形长度 | 64MSa/通道（选件支持到512MSa，1653AB-AE） 64MSa/通道（选件支持到1GSa，1653AF） |
波形颗粒度 | 1 |
采样率 | 1.2GSa/s（1653AB-AE） 2.5GSa/s（1653AF） |
Sequence（序列） | 最多1024段；每段重复次数：1~65530或无限循环； 触发方式：单次、固定间隔、外部 |
波形数据 | 内建波形、存储波形文件（支持U盘） |
扫描（1653AB-AF） |
载波 | 正弦、方波、斜坡 |
方式 | 线性、对数 |
方向 | 向上、向下 |
触发源 | 单次、固定间隔、外部 |
Burst（1653AB-AF） |
载波 | 正弦、方波、斜坡、任意波 |
类型 | 计数(1～134000000个周期)、门控 |
触发源 | 固定间隔、外部、单次 |
Marker | 支持（信号输出过程中输出高电平Marker信号） |
调制方式（1653AB-AF） |
调制方式 | 支持AM、DSB、FM、PM、SUM、PWM、ASK、FSK、BPSK； |
频率计 |
耦合方式 | DC、AC |
频率范围 | 100mHz～20kHz（DC耦合）；20kHz～500MHz（AC耦合） |
参考时钟输入 |
频率 | 10MHz（1653AB-AF）、100MHz |
幅值 | ≥1Vpp |
参考时钟输出 |
频率 | 10MHz |
触发输入 |
电平 | 3.3V CMOS |
脉宽 | ≥30ns |
Marker输出 |
电平 | 高电平≥2.8V，低电平≤0.5V |
最小脉宽 | 典型20ns |
外调制输入（1653AB-AF） |
频率 | 0～50kHz |
输入范围 | ±5 V（10Vpp，100%调制） |
电源 |
电源电压 | AC 198V~242V，50Hz/60Hz（AC 99V~121V选件） |
功耗 | 最大150W |
显示屏 |
类型 | 5英寸 TFT LCD |
分辨率 | 800 RGB x 480 Dots |
颜色 | 24bit |
亮度 | 不小于400cd/m2 |
触摸类型 | 电容式 |
结构尺寸 |
尺寸 | 213mm×88.1mm×303mm（宽x高x深，不含把手和防护底角）； 231mm×104.6mm×338.5mm（含把手、侧提带、底脚、垫脚、接头等凸出物）。 |
重量 | 约3.2kg |
温度范围 |
存储温度 | –40 ºC～70 ºC |
工作温度 | 0 ºC～40 ºC |
产品型号
型号 | 重量 | 功耗 | 温度范围 |
1653AF | 约3.2kg | ≤150W | 0℃ ~ +40℃ |
1653AE | 约3.2kg | ≤150W | 0℃ ~ +40℃ |
1653AD | 约3.2kg | ≤150W | 0℃ ~ +40℃ |
1653AC | 约3.2kg | ≤150W | 0℃ ~ +40℃ |
1653AB | 约3.2kg | ≤150W | 0℃ ~ +40℃ |
