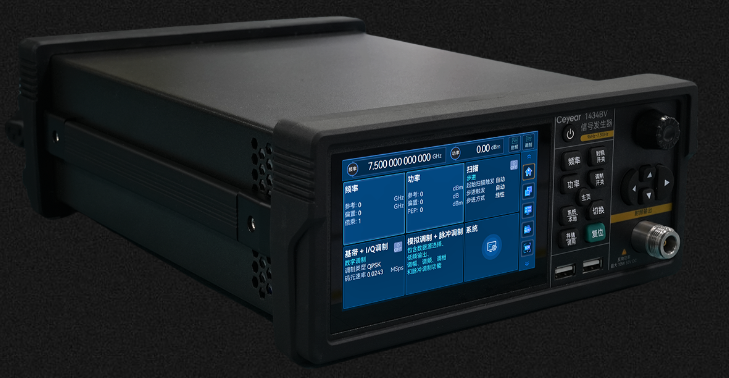

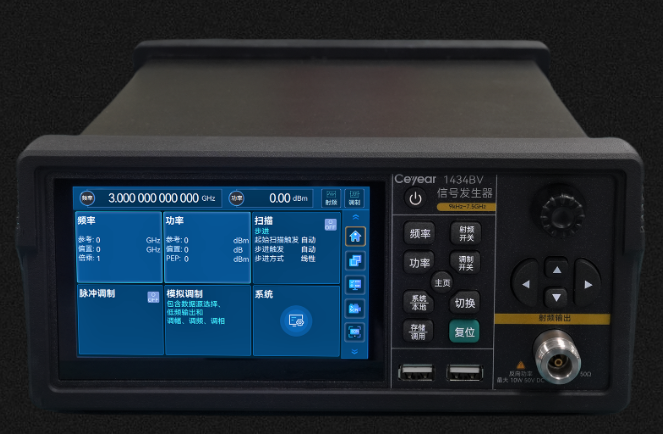

产品简介
1434AV/BV是一款经济型矢量信号发生器，频率范围覆盖9kHz～3GHz/6GHz/7.5GHz，最大调制带宽240MHz。内置基带信号发生器，支持PSK、QAM、FSK、MSK等超过30种格式的通用数字调制信号的实时发生。具备任意波播放功能，搭配信号模拟软件，可产生5GNR、LTE、WCDMA、GSM、WLAN、蓝牙等多种通信协议信号。2U窄机箱结构，重量低至4kg，便携性好，集成紧凑性高，可满足通信、工业电子、高校等多领域多场景高性价比测试需求。
产品特点
频率覆盖9kHz～3GHz/6GHz/7.5GHz
大动态范围功率输出
最大调制带宽240MHz
标配30多种标准数字调制样式实时产生
支持用户自定义仿真数据下载播放，可产生5GNR、LTE、WCDMA、GSM、WLAN、蓝牙等多种通信协议信号
优异的矢量调制性能，EVM为0.5%（5G NR，3.5GHz，测量值）
标配调频、调相、调幅、脉冲调制等多种调制功能
具备反向大功率烧毁保护功能，DC-50V，AC -50W(1GHz)
支持跨平台客户端及浏览器访问控制
支持USB功率计进行测试显示及功率平坦度校准补偿
支持SCPI指令录制，可生成Qt、C#、C++等程控示例工程
支持USB、LAN接口程控

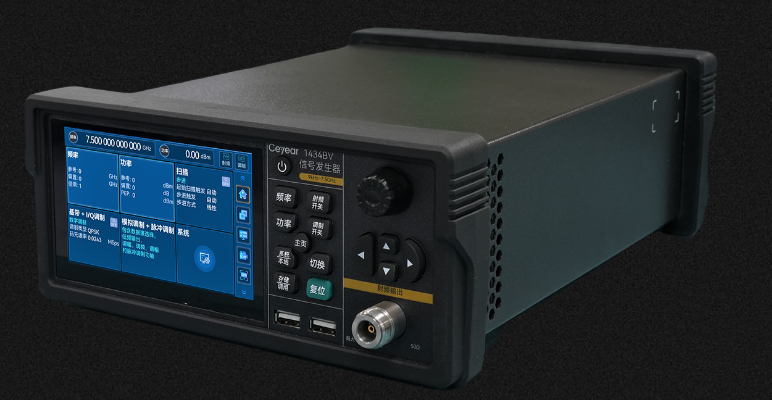

2U窄机箱设计，19寸标准机柜可并排部署2台，重量低至4kg，便于搬移
最大240MHz调制带宽
最大240MHz调制带宽
1434AV/BV矢量信号发生器能够提供最大240MHz调制带宽，频响优于1dB。根据不同应用场景，支持120MHz、240MHz带宽灵活选配，可满足4G、5G等多种通信测试需求。
高可靠大动态功率输出
标配高可靠大动态电子衰减器，最大输出功率达+25dBm（测量值），最小输出功率达-120dBm，功率准确度<0.5dB（测量值）。
支持标准数字调制样式实时产生
标配30多种标准数字调制样式实时产生功能，相比任意波方式，大大减少生成时间，在高速测试场景中具备明显的速度优势。
PSK：BPSK、QPSK、QPSK 45° offset、QPSK EDGE、AQPSK、OQPSK、π/4-QPSK、π/2-DBPSK、π/4-DQPSK、π/8-D8PSK、8PSK、8PSK EDGE
QAM：16、32、64、128、256、512、1024、2048、4096
FSK：2、4、8、16、32、64、自定义FSK
APSK：16APSK、32APSK
ASK、MSK、自定义IQ文件

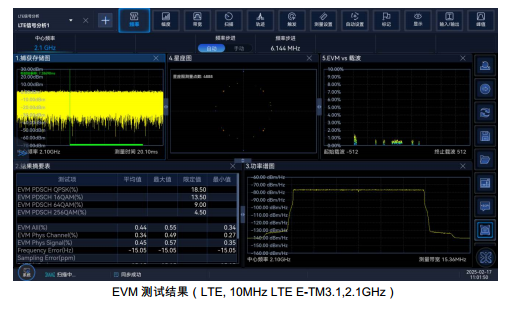

优异的矢量调制精度
1434AV/BV矢量信号发生器具备优异的矢量调制精度，EVM为 0.5%（5G NR，3.5GHz载波，测量值），ACLR 为-55dBc（5G NR，3.5GHz载波，测量值）。胜任通信设备研发中的性能评估及产线中的通信设备性能检测。
支持用户自定义仿真数据下载播放，可进行多种通信协议信号模拟
1434AV/BV矢量信号发生器搭配信号模拟软件，可产生5GNR、LTE、WCDMA、GSM、WLAN、LoRa、蓝牙等多种通信协议信号，并自动下载播放。

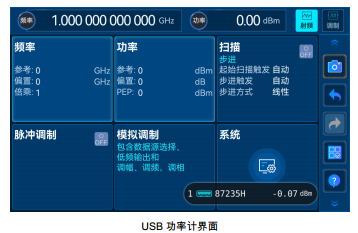

支持USB功率计进行测试显示及功率平坦度校准补偿
1434AV/BV矢量信号发生器支持思仪科技等多家厂商的功率探头进行测试显示，并能使用功率探头进行自身的功率平坦度校准补偿。
支持SCPI指令录制
1434AV/BV矢量信号发生器支持SCPI指令录制，该功能可自动生成Qt、C#、C++等程控示例工程，让程控更简单。
数据参数
频率特性 |
频率范围 | 1434AV信号发生器 9kHz~3GHz （1434AV-H20-06: 9kHz～6GHz） 1434BV信号发生器 9kHz~7.5GHz | 频率 | N（内部YO谐波次数） |
9kHzf≤250MHz | 1/8 |
250MHz＜f≤312.5MHz | 1/32 |
312.5MHz＜f≤625MHz | 1/16 |
625MHz＜f≤1.25GHz | 1/8 |
1.25GHz＜f≤2.5GHz | 1/4 |
2.5GHz＜f≤5GHz | 1/2 |
5GHz＜f≤7.5GHz | 1 |
频率分辨率 | 0.001Hz |
频率准确度 | ±3×10-8 （出厂校准准确度，25℃±10℃） |
频率切换时间 | ≤5ms |
时基老化率 （典型值注1） | ±5×10-10/天（连续通电30天后），±5×10-8/年 |
参考输出 | 频率 | 10MHz | 1GHz |
功率 | >+4dBm，至50Ω负载 | 功率>-10dBm，阻抗50Ω |
参考输入 | 频率 | 1～100MHz，步进1MHz | 1GHz |
功率 | -5dBm～+10dBm，阻抗50Ω | -10dBm～+5dBm，输入阻抗50Ω |
扫描特性 |
扫描模式 | 步进扫描、列表扫描 |
功率特性 |
最小功率 (25℃±10℃) | 9kHz≤f≤100kHz：-90.0dBm f ＞100kHz：-120.0dBm |
最大功率注3 （连续波， 25±10℃） | 频段 | 标配 |
9kHz≤f≤100kHz | ≥+5.0 dBm |
100kHz＜f≤1MHz | ≥+15.0 dBm |
1MHz＜f≤3GHz | ≥+20.0 dBm |
3GHz＜f≤7.5GHz | ≥+15.0 dBm |
功率准确度 （25±10°C） | 功率（dBm） 频率 | -120 ≤ P ≤ -90 （测量值注2） | -90 ＜ P ≤ -50 | -50 ＜ P ≤ Pmax |
9kHz≤f≤1MHz | — | ±0.9dB | ±0.7dB |
1MHz＜f≤7.5GHz | ±1.6dB | ±0.9dB | ±0.7dB |
功率分辨率 | 0.01dB |
输出阻抗 | 50Ω（额定值注3） |
源驻波比 （内稳幅，典型值） | 100kHz≤f≤6GHz | ＜1.6 |
6GHz＜f≤7.5GHz | ＜1.8 |
最大 反向功率 | 频率 | AC | DC |
1MHz≤f≤1GHz | 50W | 50V |
1GHz＜f≤2GHz | 25W | 50V |
2GHz＜f≤7.5GHz | 10W | 50V |
频谱纯度 |
谐波 （+10dBm与最大功率两者中的较小者） | 100kHz≤f≤6GHz | ＜-30dBc |
6GHz＜f≤7.5GHz | ＜-55dBc |
分谐波 （+10dBm与最大功率两者中的较小者） | 9kHz≤f≤6GHz | <-80dBc |
6GHz＜f≤7.5GHz | <-55dBc |
非谐波 （在0dBm处，10kHz频偏以远） | 9kHz≤f≤250MHz | ＜-56dBc |
250MHz＜f≤5GHz | ＜-70dBc |
5GHz＜f≤7.5GHz | ＜-64dBc |
单边带 相位噪声 （dBc/Hz，在+10dBm或与最大输出功率两者中的较小者） | 频偏 频率 | 10kHz/20kHz |
100MHz | ＜-119 |
500MHz | ＜-122 |
1GHz | ＜-122 |
3GHz | ＜-108 |
6GHz | ＜-102 |
7.5GHz | ＜-102 |
调制特性 |
频率调制 （f≥10MHz） | 最大频偏：N×4MHz（N为基波谐波次数） 准确度（1kHz调制率，频偏N×500kHz）：< ±(2.0%×设置频偏+20Hz) 调制率（3dB带宽，N×500kHz频偏）：DC～100kHz 失真（1kHz调制率，频偏N×500kHz）：< 0.4% |
相位调制 （f≥10MHz） | 最大相偏： N×5rad（N为基波谐波次数） 准确度（1kHz调制率，相偏N×5rad）：< ±(2.0%×设置相偏+0.01 rad) 调制率（3dB带宽，相偏N×5rad）：DC～100kHz 失真（1kHz调制率，相偏N×5rad）：< 0.4% |
幅度调制 （f≥10MHz） | 最大深度：＞90％ 准确度（1kHz调制率，30%调制深度）：±（4％×设置深度+1％） 调制率（3 dB带宽，30%调制深度）：DC～100kHz 失真（1kHz调制率， 30%调制深度）：< 2.0% |
脉冲调制 （f≥50MHz） | 开关比 | ≥80dB |
上升下降时间 | ≤15ns |
重复频率 | 0.023Hz～25MHz |
最小脉宽 | 20ns |
低频输出 | 波形 | 正弦波，方波，三角波，锯齿波、噪声，双正弦，扫频正弦 |
频率范围 | 正弦波、双正弦、扫频正弦 | 0.1Hz～10MHz |
方波、三角波、锯齿波 | 0.1Hz～1MHz |
幅度 | 1mVpp～5Vpp |
矢量调制精度 （EVM，RMS%，校准后，0dBm，25℃±10℃） | 通用调制格式（码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK格式）： ＜1.0%（100MHz＜f≤7.5GHz） WCDMA（码元速率3.84Msps，根奈奎斯特滤波器，α=0.22，QPSK格式）： ＜1.0%（2GHz，0dBm） 5GNR：（Test Model 3.1a，100MHz，256QAM，30kHz SCS）： ＜1.0%（100MHz，3GHz） |
邻道功率比（ACLR，校准后，25℃±10℃） | WCDMA：（码元速率3.84Msps，根奈奎斯特滤波器，α=0.22，QPSK格式） ＞60dBc (2GHz，0dBm） 5GNR：（Test Model 3.1a,100MHz,256QAM,30kHz SCS） ＞50dBc (3GHz，0dBm）） |
内部调制带宽 | （载波900MHz、1.8GHz、2.4GHz、6GHz、7.5GHz） 标配：120MHz（多音，音调数量51，载波≥300MHz，频率间隔2.4MHz）； 选件H31-240：240MHz（多音，音调数量51，载波≥900MHz，频率间隔4.8MHz） |
外部调制带宽 | （载波3GHz，7GHz） 标配：240MHz（稳幅开环，I通道输入500mVpp正弦波，频响±5.0dB） |
内部基带 信号发生器 （额定值） | 通道数：2（I 和 Q） 最大码元速率： 标配：37.5Msps 选件 H31-240：75Msps 基带波形内存：1G 样点（4GByte存储容量） EVM：<0.5%（典型值）（RMS%，码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK） |
基带模式：数字调制、多音调制、任意波、脉内调制 数字调制生成方式：实时基带 数字调制数据源：PN序列、自定义序列、文件码流 数字调制格式： PSK：BPSK、QPSK、QPSK 45° offset、QPSK EDGE、AQPSK、OQPSK、π/4-QPSK、π/2-DBPSK、π/4-DQPSK、π/8-D8PSK、8PSK、8PSK EDGE QAM：16、32、64、128、256、512、1024、2048、4096 FSK：2、4、8、16、32、64、自定义FSK APSK：16APSK、32APSK ASK、MSK、自定义IQ文件 多音调制最大频率间隔（H31-240）：240MHz 任意波调制最大时钟频率（H31-240）：300MHz |
触发模式：连续、单次、门控 触发源：键触发、外部 触发类型：自动、触发、实时、单次忽略重复触发、单次缓冲重复触发、单次实时重复触发、门控高有效、门控低有效 |
任意波标记: 标记接口数：2 标记类型：不变（文件头自定义）、起始、脉冲、预定义样式、固定开关比 |

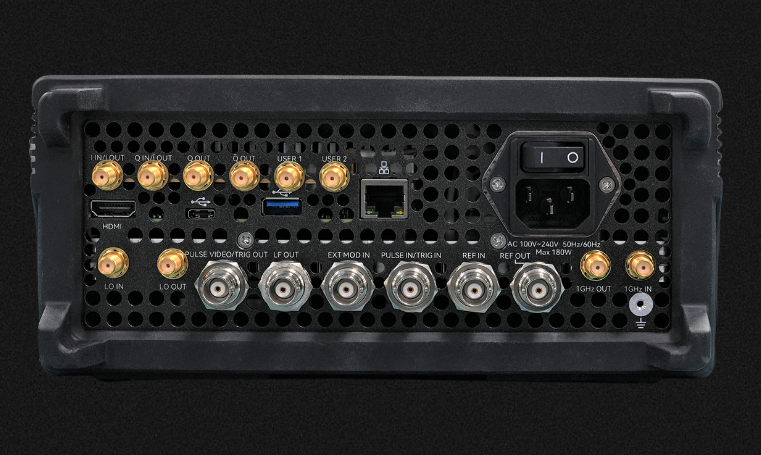

一般特性 |
射频 输出端口 | N型（阴），阻抗50Ω |
外形尺寸（宽×高×深） | 公称尺寸（不含把手、侧提带、底脚、垫脚、后镶条、接头等突出物）： （213.0±1.2）mm×（88.1±0.8）mm×（300.0±1.2）mm |
重量 | ＜6kg（型号、选件配置不同，重量不同） |
电源 | 100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自适应） |
功耗 | ＜100W |
温度范围 | 工作温度：0℃～+40℃；存储温度：-40℃～+70℃ |
