主要特点
为电池的安全测试提供更优化的检测方案，通过波形分析提升电池的检测品质
● 准确检查绝缘性能，验证电池和电机质量
● 通过波形和数值显示有助于优化生产工序、对收回的不合格产品进行分析、宣传检查的可靠性
● 防止因电弧放电导致微小故障品流出
● 防止误判导致的复测
● 支持广泛的国际标准。搭载BDV（绝缘击穿电压）测量功能。

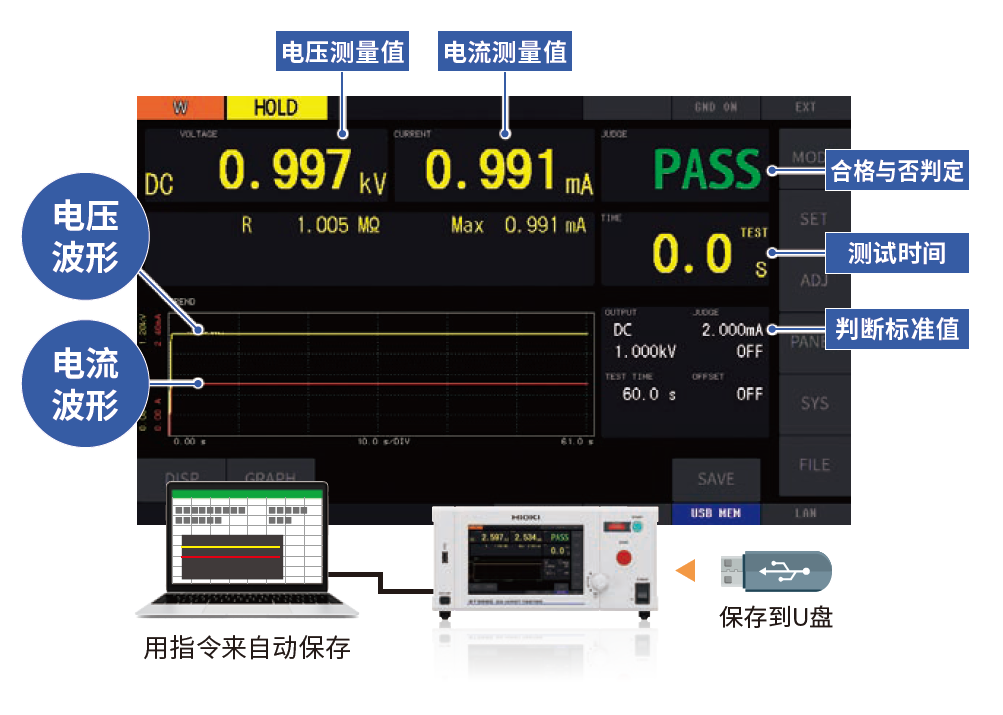

使用波形和数值验证绝缘性能【波形显示功能】

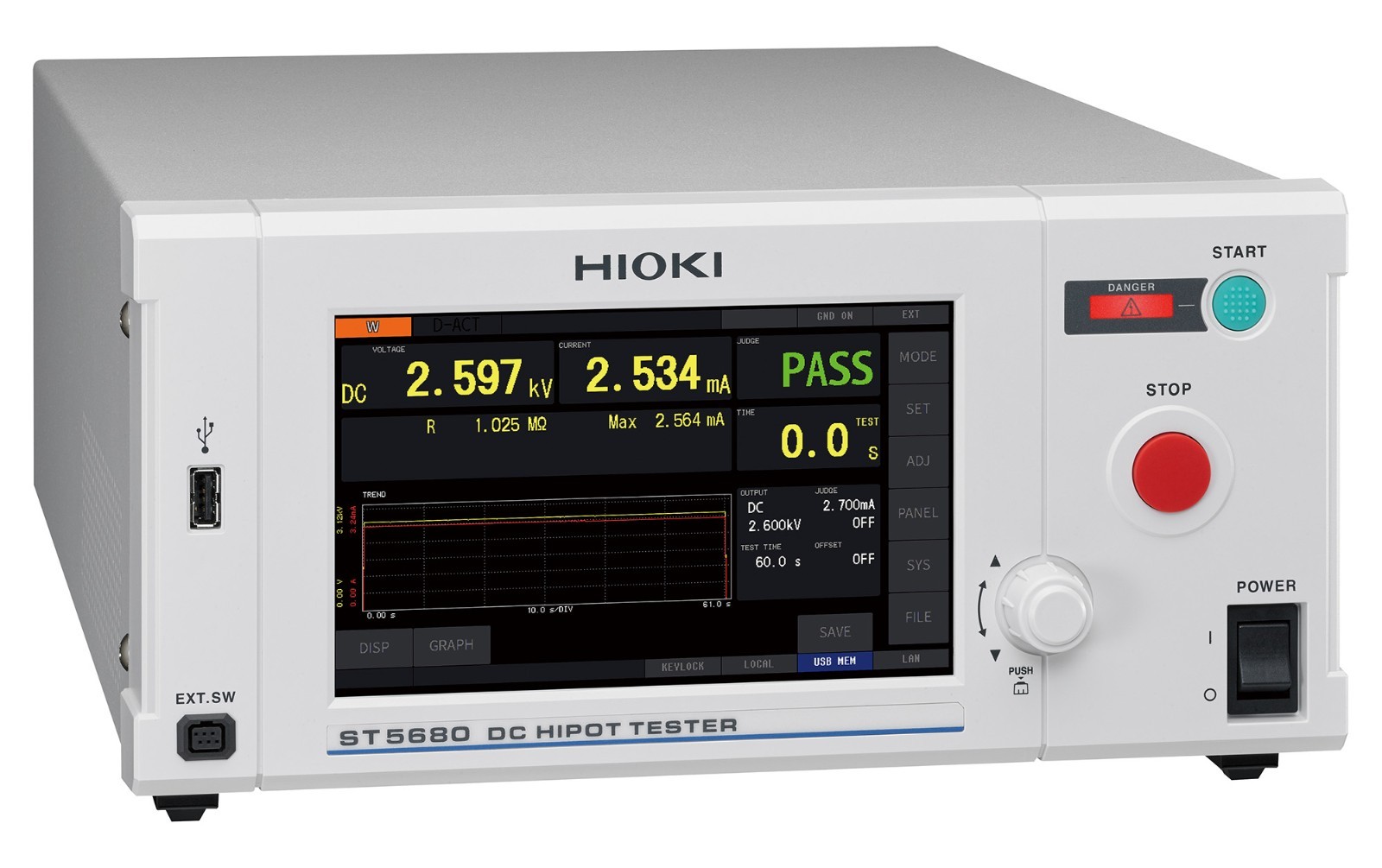

ST5680EOL是能够基于各种安全标准进行直流耐压测试和绝缘电阻测试的测试仪。
不仅可以进行PASS/FAIL的合格与否判定，也可以显示、记录测试时的输出电压波形和泄漏电流波形。
将测试可视化分析，有助于检查的溯源。
波形显示的优点
有助于优化生产工序
通过分析检查时的波形，可以推断出生产工序中的不良因素。通过查明不良因素，优化生产工序，从而能够提高生产效率。
有助于对收回的不合格产品进行分析
可以把收回的不合格品与当初出厂检测时的波形做比对。通过优化合格品的判定标准，进一步提高生产质量。
有助于宣传检查的可靠性
波形的记录管理有利于检查的可溯源性，构筑更高品质的检查体系，可以提升客户的信任。

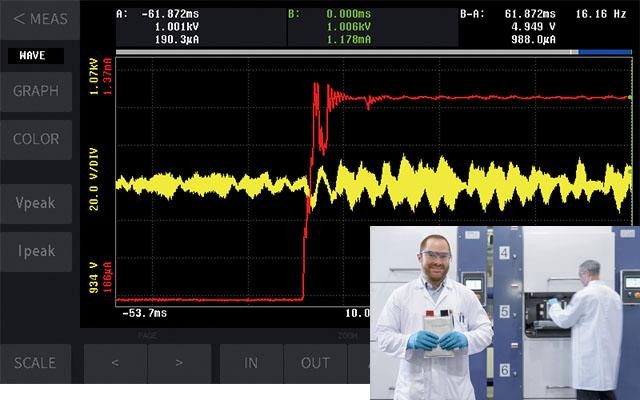

防止因电弧放电导致微小故障品流出[【电弧放电检测功能】
可以检测因为焊接毛刺或粉尘异物等原因发生的电弧放电。
将引起轻微绝缘不良的产品判断为微小故障品，可以防止出厂后因发热原因引起的火灾事故或故障等风险。

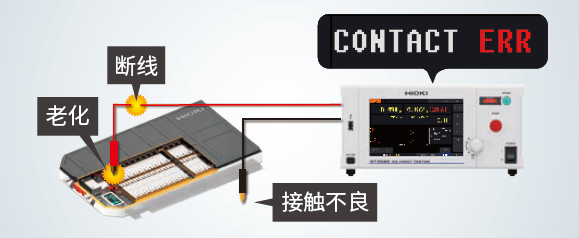

防止误判导致的复测【接触检查功能】
通过测量端子间的电容（杂散电容、被测物的电容），能判断是否正确连接检测对象。

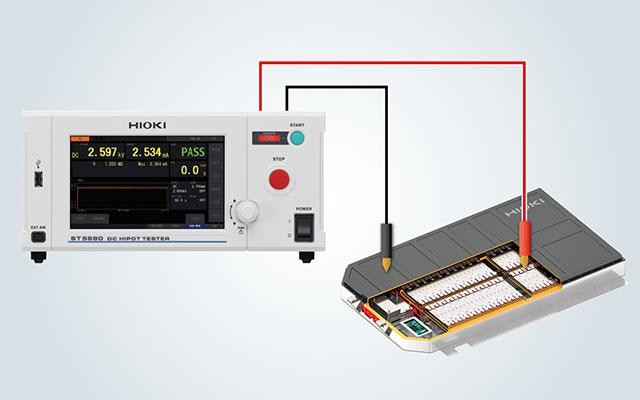

适用于电池、电机、电子零件等的耐压测试
ST5680EOL是向测试对象输出高电压，测试绝缘性能的测试仪。可以对从电子设备、电子零件、材料等的研究开发到生产线的广泛对象进行安全测试。在电池中，用于电池模组、电池包、电芯的电极和外壳间的耐压测试。

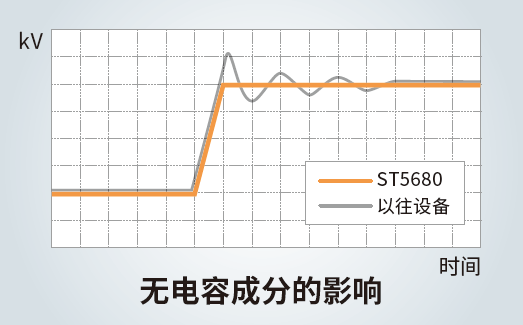

可以在不考虑电容成分的情况下进行测试
就算是测试对象含有电容成分的情况下，因为有不易发生过冲的设计，不会对测试对象输出超过设置电压的电压，所以可以放心进行测试。
另外，通过配合延迟时间的设置，也可以不对充电电流流动的时间进行判断，从而防止误判。
※可测量的最大静电电容量值200 nF (测量更大的电容值可能会导致测量时间变长，或者测量值的偏差变大。 ）

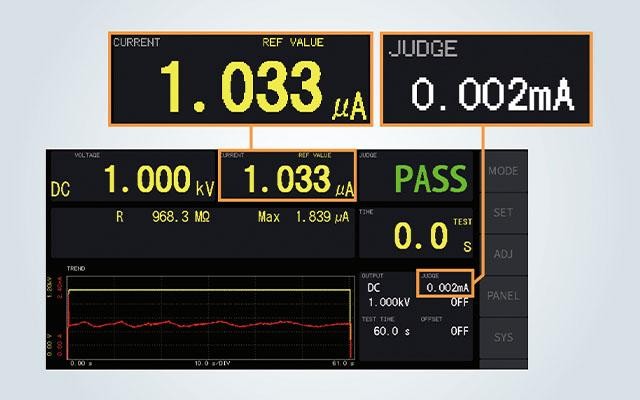

最小分辨率0.001 μA的高精度判定
随着电池和电机等绝缘性能的提高，对判断耐压测试合格与否的电流值设置要求也越来越高，要求设置为更小的电流。如果使用分辨率低的耐压测试仪，则无法准确测量泄漏电流的测量值。ST5680EOL实现了最小分辨率0.001uA的高精度规格，因此可以正确测量微小的泄漏电流，判断合格与否。

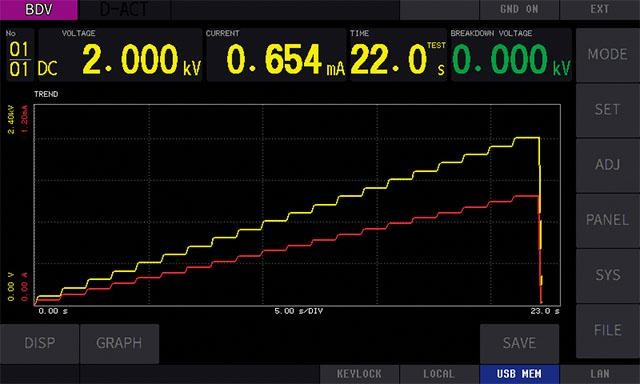

搭载BDV（绝缘击穿电压）测量功能
搭载了确认测试对象绝缘击穿电压的BDV（Break Down Voltage）功能 。
以一定速度提高输出电压，确认达到绝缘击穿时的电压。
测试方法按标准规定，有连续升压测试和逐级升压测试。
ST5680EOL两种测试都可以实施。可用于电池开发时的性能评价(绝缘耐力评估)。
产品参数
基本参数
主要功能 | 直流耐压测试、绝缘电阻测试、绝缘击穿电压测试、波形显示功能、ARC放电检测功能、接触检查功能 (详情请参照“各测试·功能”表) |
功能一览 | 联锁、自动放电、消除偏移、瞬时输出、命令监控、I/O HANDLER、按键锁定、自检、校准期限检测、EXT SW（远程控制） |
使用温湿度范围 | 0°C～40°C，80% RH或以下（无结露） |
适合标准 | 安全性：IEC 61010
EMC：IEC 61326 |
电源电压 | AC 100 V ～ 240 V |
功耗 | 约180 VA※
※ 电源条件为电源电压220 V、电源频率 50/60 Hz、测试模式直流耐压测试、测试电压2.5 kV、负载电流5 mA负载电阻500 kΩ）的情况下。 |
最大额定功率 | 800 VA |
接口 | 通讯：USB，LAN，EXT. I/O 选件：RS-232C（Z3001），GP-IB（Z3000） 存储：U盘 |
尺寸·重量 | 305（W）×142（H）×430（D）mm（不含突起物）
10.0 kg ± 0.2 kg |
附件 | 电源线，CD-ROM（PDF：使用说明书，通讯使用说明书），EXT.I/O用公头连接器，EXT.I/O用连接器盖EXT.I/O用联锁解除治具，启动指南 |
各测试功能
直流耐压测试 | 输出电压：DC 0.050 kV ～ 3.000 kV(1 V分辨率) 输出设置精度：±（1.2% of setting + 20 V）
输出电流/截止电流：20 mA max
电流精度（*1）：3.00 mA ＜：±（1.5% rdg.＋2 μA）≤ 3.00 mA：±1.5% rdg.
最小分辨率：0.001 μA
测试时间：0.1 s ～ 999 s，Continue（Timer OFF）
电压上升/下降时间：0.1 s ～ 300 s / 0.1 s ～ 300 s，OFF
短路电流200 mA 以上
测试模式W→IR，IR→W，程序测试 |
绝缘电阻测试 | 输出电压：DC 50 V ～ 1000 V(1 V分辨率) 输出设置精度：±（1.2% of setting + 20 V） 电阻值显示范围：100.00 kΩ ～ 200.0 GΩ（0.01 kΩ分辨率）
精度保证范围：100.00 kΩ ～ 99.99 GΩ
电阻精度：±（1.5% rdg. + 3 dgt.）*详情参考下部表格
测试时间：0.1 s ～ 999 s，Continue（Timer OFF）
电压上升/下降时间：0.1 s ～ 300 s / 0.1 s ～ 300 s，OFF |
绝缘击穿电压测试 | 测试方法：连续升压测试，逐级升压测试
测量内容：绝缘击穿电压（kV），绝缘击穿的强度（kV/mm）
设定内容：初始电压，结束电压，升压速度，ARC检测，电极间距离，电流上限值 检测有效电压：150V以上 |
波形显示功能 | 波形显示内容：电压，电流，绝缘电阻
采样速度：500 kS/s
内存容量：512 K words |
ARC放电检测功能 | 检测方式：监视试验测试电压的变动
设定内容：测试电压变动率1％～50％ 检测有效电压：150V以上 |
存储功能 | ·波形·图形
保存到U盘
保存格式：BMP、PNG、CSV文件 ·面板保存功能
将测试条件保存在主机内存中
直流耐压测试模式/绝缘电阻测试模式：最多64个
程序测试：最多30个（最多50步）
绝缘击穿电压测试：最多10个 ·数据存储功能
测量值保存在内存，最多32000个 |
判定功能（判定输出） | 判定为PASS，判定为FAIL（UPPER FAIL，LOWER FAIL）
UPPER_FAIL：测量值＞上限值
PASS：上限值≥测量值≥下限值
LOWER_FAIL：测量值＜下限值 |
注记（*1） | 环境温度t不足5℃时加上±(1% rdg.×(5-t ) ) 环境温度t超过35℃时加上±(1% rdg.×(t-35 ) ) |
绝缘电阻测量精度（*2）（精度保证测试电压范围：50 V ~ 2000 V）
测试范围 | 100 kΩ ～ 99.99 GΩ |
10 nA ≦ I ≦ 3 μA | 100 MΩ ～ 999.9 MΩ
1.00 GΩ ～ 99.99 GΩ | ±(20% rdg.) |
100 nA ≦ I ≦ 30 μA | 10.00 MΩ ～ 99.99 MΩ
100.0 MΩ ～ 999.9 MΩ | ±(5% rdg.) |
1 μA ≦ I ≦ 300 μA | 1.000 MΩ ～ 9.999 MΩ
10.00 MΩ ～ 99.99 MΩ | ±(2% rdg. + 5 dgt.) |
10 μA ≦ I ≦ 3 mA | 100.0 kΩ ～ 999.9 kΩ
1.000 MΩ ～ 9.999 MΩ | ±(1.5% rdg. +3 dgt.) |
100 μA ≦ I ≦ 20 mA | 100.0 kΩ ～ 999.9 kΩ | ±(1.5% rdg. +3 dgt.) |
注记（*2） | · 测试电压为50 V〜99 V时，测量精度加算±10% · 测试电压为100 V〜999 V时，测量精度加算±5% · 测试电压为1000 V〜2000 V时，测量精度加算±2% · 环境温度t小于5℃时，加上测量电流I < 100 nA:±(5% rdg.×(5-t ) )，或者加上测量电流I≧100 nA:±(1% rdg.×(5-t ) ) · 环境温度t超过35℃时，加上测量电流I < 100 nA:±(5% rdg.×(t-35 ) )，或者加上测量电流I≧100 nA:±(1% rdg.×(t-35 ) ) · 测定速度为FAST2时，测量精度加倍 |
