Case FARO3D自动化测量系统

FARO Vantage 系列 激光追踪仪

Date: 2018-06-19
Views: 47

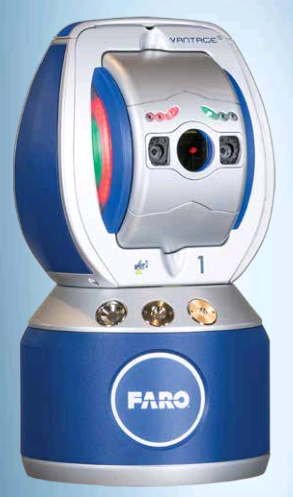

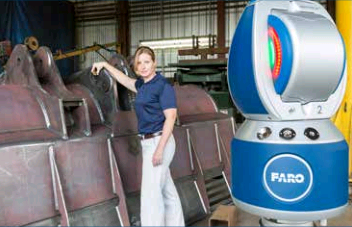

FARO Vantage 系列 激光追踪仪

概述


工作效率和便携性的重大突破

FARO Vantage S 和 Vantage E 激光跟踪仪把工作效率提高到全新水平。通过创造性的RemoteControls™工作流程、极高的精度、杰出的便携性和耐用性,这两款激光跟踪仪使大范围三维测量变得轻而易举。Vantage S 和Vantage E 能够让您在制造和检测产品时进行快速、简单和精确的测量。它们简化了工作流程,使您对测量结果充满信心。

Vantage S适合最远距离为80米的中长距离测量应用,而Vantage E合最远为25米的中短距离测量应用。

Vantage S 和Vantage E 能够让您精确地设置、校准、检测并实现部件、组件和机器的数字化。通过更快地完成工作,缩短停工时间,最大限度地减少代价高昂的废料以及捕捉精确、一致和可操作的测量数据,它们能够提高效率和降低成本。

借助Vantage S 或Vantage E ,通过确保设备和生产工具符合规格,助力产品和质量改进计划,您所生产的产品就会更具竞争力。

Vantage S 和Vantage E 采用了FARO的RemoteControls工作流程软件来简化激光跟踪仪的操作,单个操作员就能通过手机或平板电脑控制大部分功能,例如实时视频馈送和跟踪仪的移动控制。另外,Vantage S 和 Vantage E 配备耐用的Wi-Fi ® 、电池组并且无外部控制器,从而提高了易用性和便携性。



产品功能


RemoteControls工作流程软件

通过允许用户利用手机或平板电脑来控制Vantage S 或Vantage E 的移动和其他功能,甚至是利用靶标作出示意动作,FARO的RemoteControls(正在申请专利)软件使工作流程得到进一步增强。靶向相机实时馈送的视频被显示在移动设备上,这样只需一位操作人员,就能在测量区域内的任何地方控制跟踪仪。远程开/关机和提前预热功能进一步改进了工作流程,当用户开始测量时,能够让Vantage S 或Vantage E 立即开始工作。


集成绝对测距仪系统(iADM)

正在申请专利的第6代iADM为极高的精度提供了保障。Vantage S 和Vantage E 是唯一利用单束激光来测量角度和距离的激光跟踪仪。由于消除了与双激光跟踪技术有关的误差和漂移,可靠性获得了提高。该激光的安全等级为1级(人眼安全型激光)。


超级6DoF(自由度)

FARO获有专利的“超级6DoF”解决方案能够让Vantage S或Vantage E 与一台或多台FARO ScanArms ® 协同工作,在一个坐标系内创建完整的三维测量解决方案。“超级6DoF”完全克服了视线难题,极大地扩大了测量范围,同时确保了极佳的精度。


立体彩色靶向相机

高分辨率的双相机系统可帮助快速而高效地定位特定的靶标。从完全漆黑到强日光照射,它们能够在任何光线条件下工作。


靶标捕捉

快速而高效地定位并锁定靶标:

•  SmartFind

轻松地找到并锁定相机视野内最近的靶标。这种能力非常适合测量复杂的工具或结构。


•  手势

如果激光束被中断,您可以使用简单的手势来命令跟踪仪将激光束对准您的靶标。


卓越的便携性

由于不使用外部主控制器 (MCU),Vantage S 和Vantage E成为FARO目前最便携的激光跟踪仪。它们设计紧凑,放在一个便于运输的箱子中,能够被轻松地在工厂内部或工作地点之间进行搬运。


热插拔电池

利用热插拔电池组进行持续工作,消除了对交流电源的依赖,从而具有更大的便携性。


集成Wi-Fi

为了提高便携性和简便性,测量结果可以通过Wi-Fi来获取,改进后的Wi-Fi提高了连接速度,扩大了连接范围,使Vantage S 或 Vantage E 起到Wi-Fi接入点的作用。Wi-Fi和有线以太网连接可同时使用,使电脑和无线设备的同时接入成为可能。


坚固耐用的设计

Vantage S 和Vantage E 适用于要求严格的工业环境,并且通过了严格的冲击、振动、温度周期和湿度耐受测试。防尘和防水等级达到IP52。


灵活的安装方式

坚固耐用的跟踪装置能够让Vantage S 和Vantage E 被安装在各种配置条件下的台架上,包括垂直安装、水平安装、倒置安装,甚至可采用倾斜安装的方式来适应狭小、拥挤的区域。


快速数据获取

Vantage S 和Vantage E 的数据输出速率达到1,000个点/秒,

为高速动作控制和高密度扫描提供反馈,使它们成为自动化

应用的理想之选。


FARO Vantage 系列 激光追踪仪FARO Vantage 系列 激光追踪仪


产品优势


• 实现工作效率的最大化,使检测周期时间缩短50-75%:

- 设置速度更快、更简单 - 无电缆或外部控制器。

- RemoteControls改进了工作流程,只需一位操作员就能控制跟踪仪。

- 更快的Wi-Fi,预热和视场补偿。

- Multiview彩色相机、SmartFind和“手势”功能可提高捕捉靶标和工作流程的速度。

- Vantage S 和Vantage E 的测量数据输出速率达到1000点/秒,比FARO的上一代激光跟踪仪快三倍。


• 杰出的便携性:

- 便于运输和设置 - 您所需要的全部设备装载于一只箱子之中。

- 无外部控制器。

- 可使用电池工作,提高了便携性。


• 性能优异,能够在广泛的应用中提供一致、可靠和可复验的测量结果:

- 与通常的双光束ADM系统相比,精度高,漂移量小。

- 可在黑暗中或强日光下工作


• 坚固耐用的设计和构造:

- 单束激光,部件数量更少。

- 经过严格的冲击、振动、温度周期和湿度测试。

- IP52防水和防尘等级。

• 实现快速的投资回报:

- 减少返工、废料和停工时间。

- 提高测量和生产效率。

FARO Vantage 系列 激光追踪仪


产品适用行业


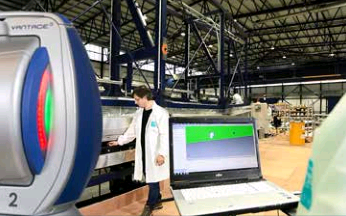

FARO Vantage S 和Vantage E 是用于汽车、航空、国防、造船、金属加工、机械加工和装配等行业的理想解决方案。在开展精确的大范围测量的各种应用中,它们都能提高工作效率和产品质量。


对齐: 在装配期间进行实时测量,能够确认误差和改进质量控制。

机床安装、对中和维护: 确保设备得到校准,对机械部件的磨损情况进行监控,使它们合规运行。

零件及装配检测: 生成实际数据和标称数据的数字化记录,来验证是否符合质量要求。

工装与模具建造: 进行全体积精度测量来监控磨损情况和确保一致性。

逆向工程: 从没有设计图和CAD文件的部件和组件上获取精确的数字化测量数据。

机器人校准: 在现场对机器人进行例行性维护校准,确保机器人符合规格要求和输出的一致性。

FARO Vantage 系列 激光追踪仪


产品规格



工作范围:Vantage S  Vantage E
配备特定靶球时的最大值 80m (262.5ft) a25m (82.0ft)
配备1.5英寸和7/8英寸靶球的最大值 60m (196.9ft)25m (82.0ft)
配备1/2 英寸靶球的最大值30m (98.4ft)25m (82.0ft)
最小值0m (0ft)0m (0ft)

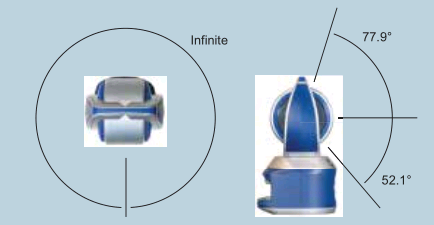

旋转角

• 水平:360°–无限旋转

• 垂直:130°(+77.9°至 -52.1°)–无限旋转

FARO Vantage 系列 激光追踪仪


数据输出速率

• 1,000个测量点/秒

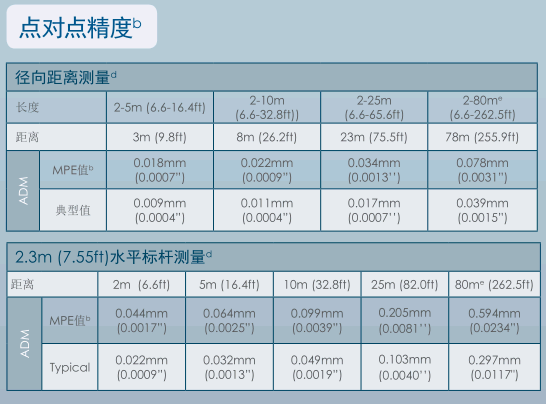

测距性能 b

• 分辨率:0.5μm (0.00002in)

• 精度 (MPE):16μm + 0.8μm/m (0.00063in +0.0000096in/ft)

• 最大径向加速度:30m/sec 2 (82.0ft/sec 2 )

• 最大径向速度: > 25m/sec (98.4ft/sec)


角度测量性能 b

• 角度精度(MPE):20μm + 5μm/m (0.00079in +0.00006in/ft)

• 精密水平仪的精度:± 2角秒


跟踪性能

• 最大角加速度:860°/sec 2 (15 rads/sec 2 )

• 最大角速度:180°/sec (π rads/sec)


立体彩色相机

•  视场角:50°

•  分辨率:1920 x 1080p @ 15 fps


激光发射 c

• 一级激光:630-640 nm 激光,0.35mW max/cw


尺寸

• 尺寸:240(W) x 416(H) mm [9.4(W) x 16.4(H) in]

• 重量:13.4kg (29.5lb)


硬件规格与环境要求

• 电源电压:24V

• 功耗:75W

• 电池工作时间:可持续工作8小时(2块电池),支持热插拔

• 海拔:-700 至9,000m (-2,297 至 29,527ft) d

• 湿度:0-95% ,无凝结

• 工作温度:-15°C至50°C(5°F至122°F)

• IP52–防尘防水等级(IEC 60529)


认证:

- NRTL 认证、MET-C认证

- EU–RoHS2认证

• 符合下列标准:

- IP52防护等级,IEC 60529标准

- 47 CFR,第1章第15部分B节

- ICES-003测试标准第6期,2016年

- UL 61010-1标准,CSA C22.2 第61010-1号标准,EN61010-1标准,IEC 61010-1标准

- IEC 60825激光和LED安全标准和IEC 62471标准

- IEC 60068-2-6、IEC 60068-2-64和IEC-60068-2-27 (冲击和振动)标准

- EU/EMC指令2014/30/EU、EN 61326:2013、IEC61326:2012


连接性

• 以太网:RJ45接口,支持GigE

• Wi-Fi:802.11n (及更早的协议)

软件兼容性

• FARO CAM2 ® Measure 10软件

• BuildIT软件

• FARO RemoteControls工作流程软件

• 第三方软件插件

• 软件开发包(SDK)

FARO Vantage 系列 激光追踪仪
