Case FARO3D自动化测量系统

FARO Tracer M 三维激光投影仪

Date: 2018-06-19
Views: 245

概况


FARO Tracer M 激光投影仪将激光线精确地投射到表面或物体上,形成一个虚拟模板,能够让操作员和装配工快速、精确、充满自信地定位部件。通过三维CAD模型创建的激光模板,使系统能直观地投射部件、制品或任何目标区域的激光轮廓,从而形成一个虚拟的三维协同模板,使一系列装配和生产应用得到简化。激光投影技术通过CAD文件提供了一个虚拟模板解决方案,消除了对于物理模板和硬质模具的需求,并且降低了人为错误的风险。因此,制造商能够节省因使用大型笨重模板而耗费的时间和开支,同时极大地改进质量控制流程。简单易用的操作界面最大限度地降低了对于操作时间和技能的要求。

对于想要提高质量和效率的任何单位来说,FARO Tracer M 激光投影仪都是一种理想的解决方案。导引流程顺序以及精确定位部件的能力,使制造效率得到提高。通过采用简单、可靠、高成本效益的解决方案来优化生产流程,可以避免代价高昂的不合格产品。

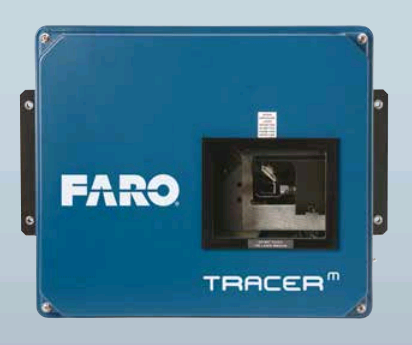

FARO Tracer M 三维激光投影仪


产品功能


高级轨迹控制(ATC)

提供具有极佳动态精度和刷新速率的快速投影 – 将图像闪烁降至最低。


精确、可靠的远距离投影

可变式焦点可进行1.83 - 15.25米(6-50英尺)的多种距离投影。


反向反射校准标靶

使用摄影测量的标靶(最少六个)能够让表面或物体上的投影图像实现最佳对准,从而使投影图像与CAD模型相一致。


多投影仪阵列操作

用于大型装配件或在狭小的区域内,多台Tracer M 投影仪可以由一个工作站来控制,以便提供位于一个坐标系内的大型虚拟模板。


耐用且可靠的解决方案

运用久经考验的生产车间技术,使用防尘级工业机箱。


产品适用行业/应用


复合材料行业

• 人工铺层

• 高级纤维铺放(AFP)设备

• 心轴跟踪和绞合

航空航天与国防

• 工装定位

• 肋拱和桁条定位

• 粘合定位

• 坚固件/钻孔定位

• 喷漆

汽车和重型设备

• 焊接螺柱/焊块定位

• 精密工作台应用

• 生产线车间布局、围挡和机器人工作站布

其他行业

• 造船和海事建筑

• 铁路

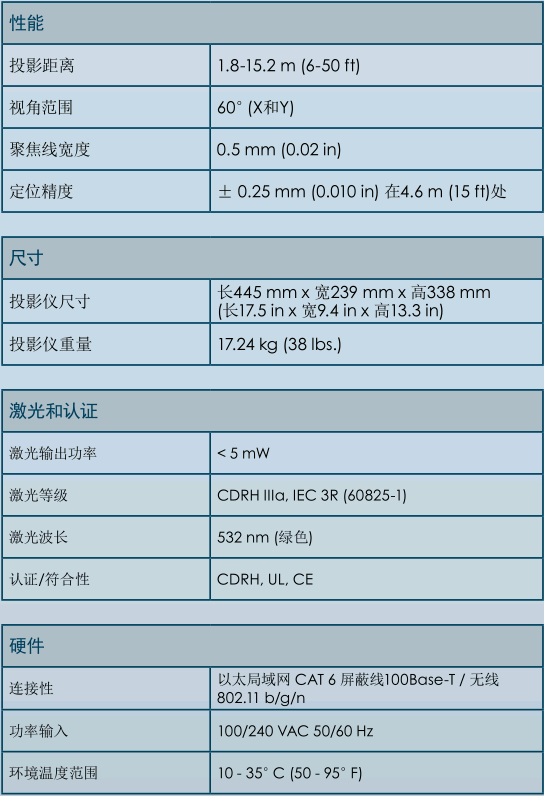

产品规格

FARO Tracer M 三维激光投影仪
