Case FARO3D自动化测量系统

FARO ® Quantum S 测量臂

Date: 2018-06-15
Views: 91

概述


创新设计带来最高的性能和可靠性

全新的设计为卓越的性能提供了保证,在绝大多数工作环境中测量结果都非常一致和可靠,令用户充满信心。

同时,FAROBlu TM Laser Line Probe HD 又提供了一流的扫描能力。(激光扫描速度提高了 5 倍)。

极佳的人体工学设计和易用性

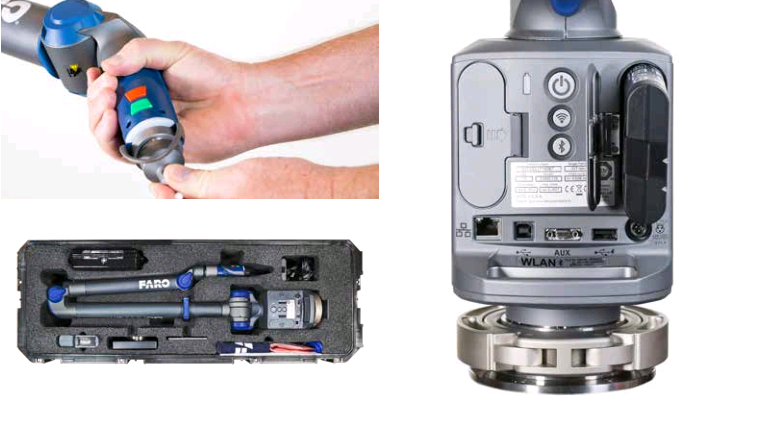

通过采用全新的人体工学设计,设备总重量降至最轻,并拥有诸多新功能,例如允许您在检测过程中快速更换测头的FARO 运动学速替智能测头。

高速无线操作

先进的全新电子设计使 WiFi 具有极佳的可靠性,为最佳的无线扫描和测量操作提供了保障。

更长的电池工作时间

两块插拔电池可以让设备在不使用电源线的情况下工作更长时间,允许设备轻松地用在任何地方,而无需使用外部电源。

符合国际标准

Quantum S 是市场上首款获得 ISO 10360-12:2016 国际标准认证的测量臂,

它设定了新的行业标杆,在广泛的工作环境中为最大的测量一致性和可靠性提供了保证。



常见应用


• 校准

• 尺寸分析

• 基于 CAD 的检测

• 首件检测

• 来料检测

• 制程中检测

• 机上检测

• 部件检测

• 最终检测

• 逆向工程

• 工具制造与装配


典型应用行业


航空航天:部件检测与认证、校准、工具和模具认证、逆向工程

汽车:工具制造及验证、校准、部件检测、逆向工程

金属加工:OMI、首件检测、定期部件检测

成型 /工具及模具:模具检测、原型部件扫描

木工:认证、校准、工具制造、部件检测、逆向工程

塑料:认证、校准、工具制造、部件检测、逆向工程

玩具制造:认证、校准、工具制造、部件检测


FARO ® Quantum S 测量臂

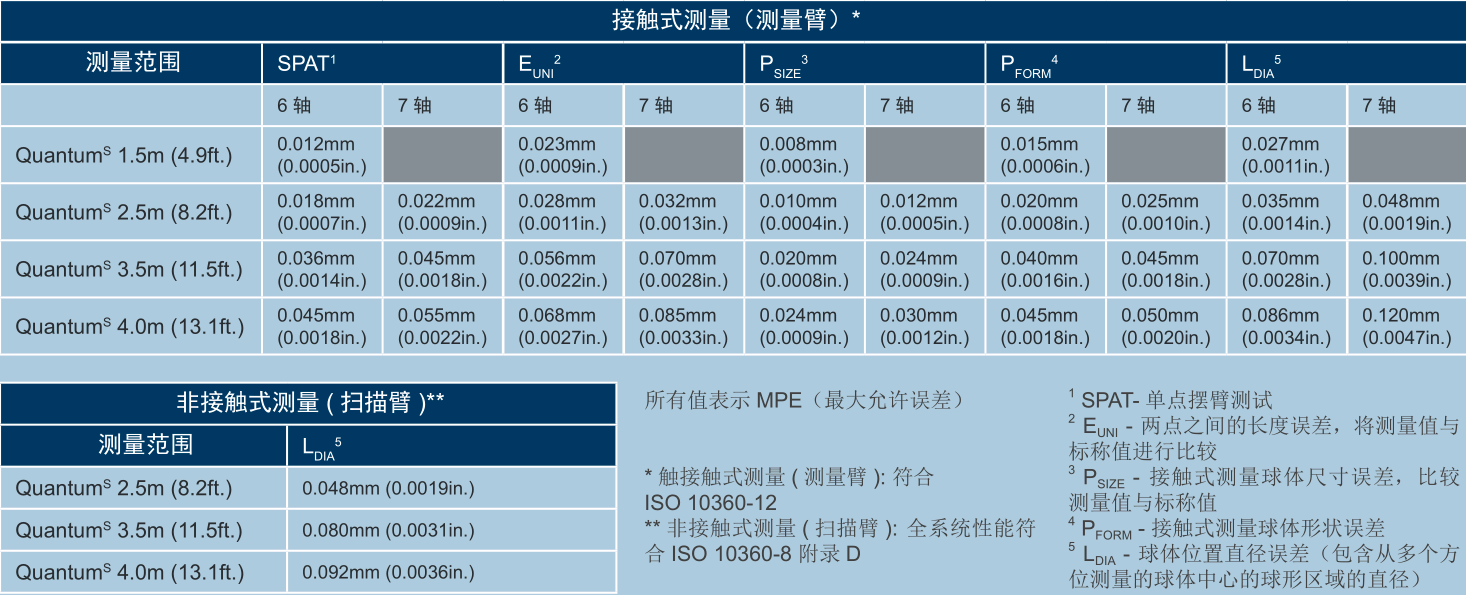

性能规格


FARO ® Quantum S测量臂

硬件规格



工作温度范围: 10°C - 40° C (50°F - 104°F)

升温速率:  3°C/5 分 (5.4°F/5 分 )

工作湿度范围: 95%, 无凝结

电源: 全球通用电压;100-240VAC;47/63Hz


FARO Laser Line Probe 规格


精度: ±25μm (±0.001”)

重复性: 25μm, 2σ (0.001”)

最小有效扫描距离: 115mm (4.5”)

有效扫描深度: 115mm (4.5”)

有效扫描宽度: 近场 80mm (3.1”)

远场 150mm (5.9”)

每行点数: 2,000 点 / 行

最小点间距: 40μm (0.0015”)

扫描速度: 300 帧 / 秒,

300fps x 2,000 点 / 行 = 600,000 点 / 秒

激光: 2M 级激光

重量: 485g (1.1lbs.)

精度和重复性以全扫描深度(FOV)时为依据
