Case FARO3D自动化测量系统

FARO ® Quantum M 测量臂

Date: 2018-06-15
Views: 188

概述


FARO Quantum M FaroArm 是一款便携式坐标测量机(PCMM),符合目前全球最严格的 ISO 10360 - 12:2016 测量标准——领行业之先。

对于希望最大限度提高生产效率,减少废品和浪费以及提高生产和质量控制效率的公司,是理想的选择。

Quantum M 非常耐用,可以承受最恶劣的车间环境的考验。

此外,它具备市场领先的可靠性、便携性和人体工程学设计,并能即插即用地结合三维激光扫描头使用,这款扫描头采用了光学性能优异的 FAROBlu TM 技术。


FARO ® Quantum M 测量臂


常见应用范围


 校准 • 尺寸分析 • 基于 CAD 的检测 • 首件检测 • 来料检测

 制程中检测 • 机上检测 • 部件检测 • 最终检测 • 逆向工程 • 工具制造与装配

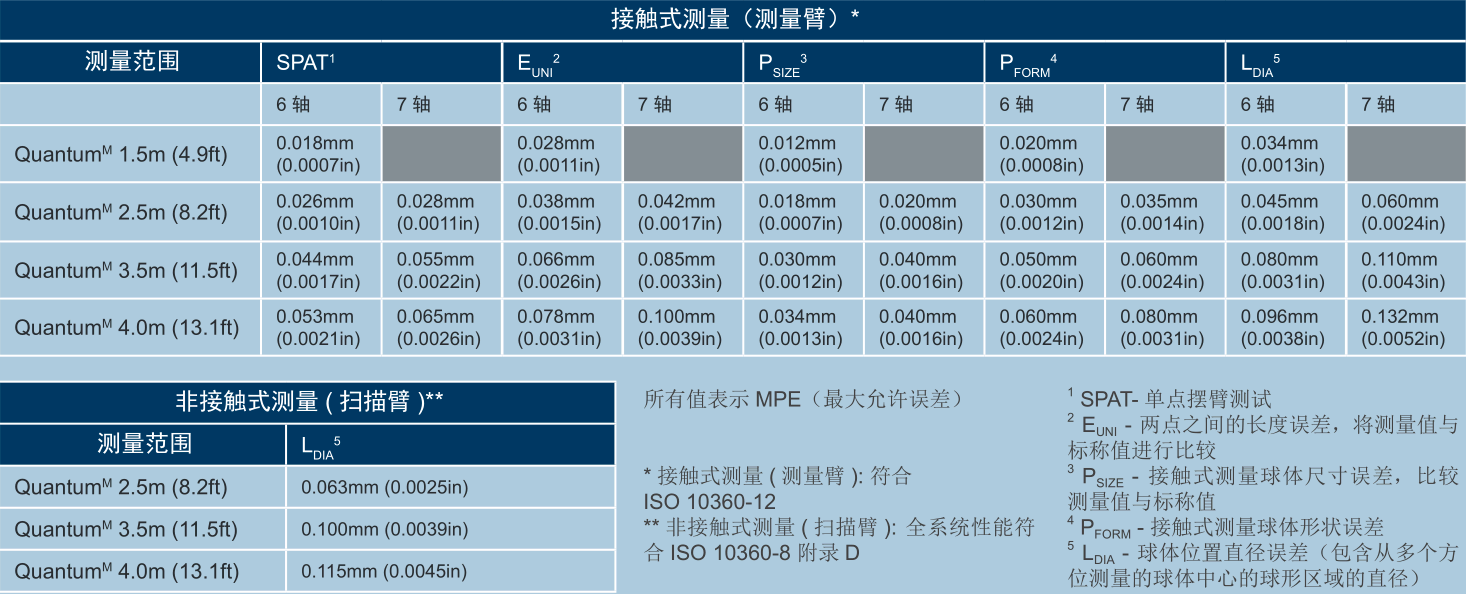

性能规格


FARO ® Quantum M 测量臂


硬件规格


工作温度范围: 10°C - 40°C (50°F - 104°F)

升温速率:  3°C/5 分 (5.4°F/5 分 )

工作湿度范围: 95%, 无凝结

电源: 全球通用电压;100-240VAC;47/63Hz


FARO Laser Line Probe 规格

精度: ±25μm (±0.001in)

重复性: 25μm, 2σ (0.001in)

最小有效扫描距离: 115mm (4.5in)

有效扫描深度: 115mm (4.5in)

有效扫描宽度: 近场 80mm (3.1in)

远场 150mm (5.9in)

每行点数: 2,000 点 / 行

最小点间距: 40μm (0.0015in)

扫描速度: 300 帧 / 秒,

300fps x 2,000 点 / 行 = 600,000 点 / 秒

激光: 2M 级激光

重量: 485g (1.1lb)

精度和重复性以全扫描深度(FOV)时为依据
