Case FARO3D自动化测量系统

FARO计量级智能传感器(FARO Cobalt Array Imager)

Date: 2018-06-15
Views: 23

概述


计量级智能传感器组合

FARO Cobalt Array Imager是一款计量级的非接触式扫描仪,它采用蓝光技术,可在数秒钟内捕捉数百万个高分辨率的三维坐标测量数据。它具有多种用途 – 支持广泛的部署选项,包括多成像仪阵列、三角架、旋转工作台、机器人、工业检测单元。它能快速提供一致的测量结果,适用于部件、组件和工具的尺寸检测和逆向工程应用。

Cobalt Imager首次配备了专用的机上处理器 - 开行业之先河。智能传感器允许进行独一无二的多成像仪阵列配置,具有更大的扫描范围,能够进行快速、自动和全面的检测。然后,这些可处理的数据被显示为简单的可用/不可用结果或者易读的尺寸偏差彩图。实际上,数量不受限制的三维成像仪可以被放置在制程中的任何地方 – 同时完成全部扫描并且只需用一台电脑来进行控制。

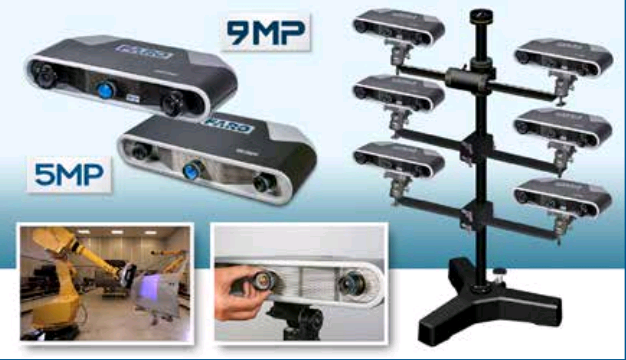

FARO计量级智能传感器(FARO Cobalt Array Imager)






产品优势



• 使用多成像仪阵列大大缩短检测所用周期

• 通过实现测量流程的自动化提高生产率

• 易于配置和集成入生产环境

• 利用自我监测功能来确保测量精度

• 易于安装和运输

• 在不影响生产速度的情况下,为统计流程控制报告(SPC)提供实时的三维数据

• 质优价廉

• FARO 提供全球化的服务和支持


FARO计量级智能传感器(FARO Cobalt Array Imager)


产品功能


• 多成像仪阵列

能够同时操作多个Array Imager设备来提高生产力

• 机上处理

速度快、性能可靠、易于集成以及多成像仪配置

• 高分辨率

备有5MP Cobalt或 9MP Cobalt两个版本。9MP版

本在捕捉边缘和表面特征方面具有更高的分辨率和

能力

• 高动态范围

轻松地处理具有黑暗和光亮表面以及不同颜色、纹理

和反射率的复杂部件

• 自动曝光

使用最佳的曝光设置,确保在所有条件下都能获得最

佳的数据

• 立体相机

具有较高的精度、可靠性和自我监测功能

• 增强立体模式

实现扫描范围的最大化并缩短检测时间

• 可互换镜头

灵活地切换不同视场

• 蓝光技术

提高了在各种光照条件下测量黑暗和反光表面的能力

FARO计量级智能传感器(FARO Cobalt Array Imager)

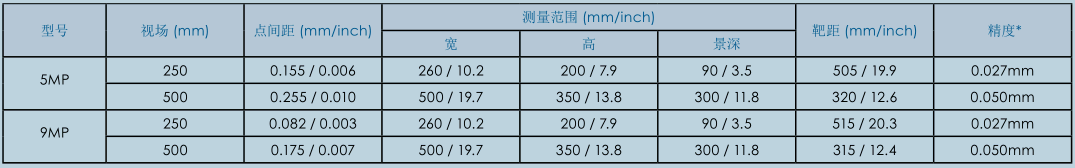

性能规格


FARO计量级智能传感器(FARO Cobalt Array Imager)


一般规格


曝光时间: 2 秒

安装:任何方向/按照特定应用定制的通用


安装

数据处理和控制

输出: STL, ASCII


连接性:

• 以太网 – 个人电脑或网络

• USB – 转台


相机

分辨率:分别为500万像素和900万像素


投影仪

技术: 数字投影

光源: 蓝光LED


功能

• 机上处理

• 尺寸小

• 重量轻

• 自动曝光

• 快速数据获取

• 高动态范围

• 立体相机

• 增强立体模式

• 可互换镜头(选配)

• 高分辨率

• 蓝光技术

• 场补偿

• 自我监测

• 稳定跟踪


部署选项

• 多成像仪阵列

• 人工操作

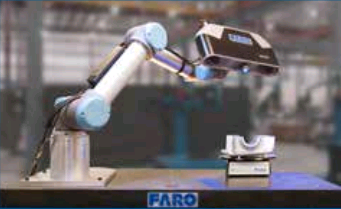

• 机器人集成

• 定制自动化


附件

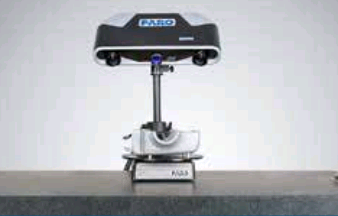

• 三脚架

• 旋转工作台

• 标记靶点


软件兼容性

• FARO CAM2 Measure 10

• 第三方软件插件

• 软件开发包(SDK)


硬件规格:


电源电压: 100 - 240 VAC

功耗: 75 W

环境温度: 10° - 40°C / 50° - 104°F

湿度: 0 - 95% (无冷凝)

重量: 5kg / 11lb

尺寸: 440 x 210 x 80mm / 17.3 x 8.3 x 3.2 英寸


认证:


NRTL 认证、MET- C认证

符合下列欧盟指令: 2004/108/EC电气设备CE标识指令; 2011/65/EU - RoHS2指令

符合下列标准: EN 61010-1:2010、EN 61326-1:2013、EN 55011:2009/A1:2010、FCC规则第15部分第C子部分
