产品简介
4382系列手持式数字荧光示波器具有8个产品型号，带宽200MHz、350MHz、500MHz、1GHz，最高采样率5GSa/s，最大存储深度60kpts/CH，最快波形捕获率10万个波形/秒，独创的Any Acquire Phosphor技术，为您提供全新的示波器使用体验。
4382系列数字荧光示波器集示波器、数字表、记录仪、总线分析仪四种仪器于一体，具有波形自动设置和即触即测、无源探头自动识别、参数测量与分析、光标测量、数学运算和FFT分析、视窗扩展、串行总线触发与分析、模板和功率测量、波形记录与回放等功能，支持以太网程控，方便您集成开发使用。4382系列数字荧光示波器分为四通道型4382B/C/D/E和两通道型4382BA/CA/DA/EA。示波器、数字表和记录仪功能为标配，总线分析仪为选配。
主要特点
四合一仪器
示波器、数字表、记录仪及总线分析仪四合一，帮助您轻松应对各种挑战。
Any Acquire Phosphor技术
任意捕获及荧光显示技术为您提供5GSa/s的采样率、10万个波形/秒的波形捕获率、最大60kpts/CH的存储深度、更精确的数字触发以及更全面的分析。
丰富的探头选件
支持无源探头、高压单端探头、高压差分探头、电流探头，满足您不同场合的探头测试需求。
彩色显示器及电容触摸屏
6.5英寸彩色方屏液晶显示器，分辨率640×480。电容触摸屏，快速实现各种输入和选择操作。

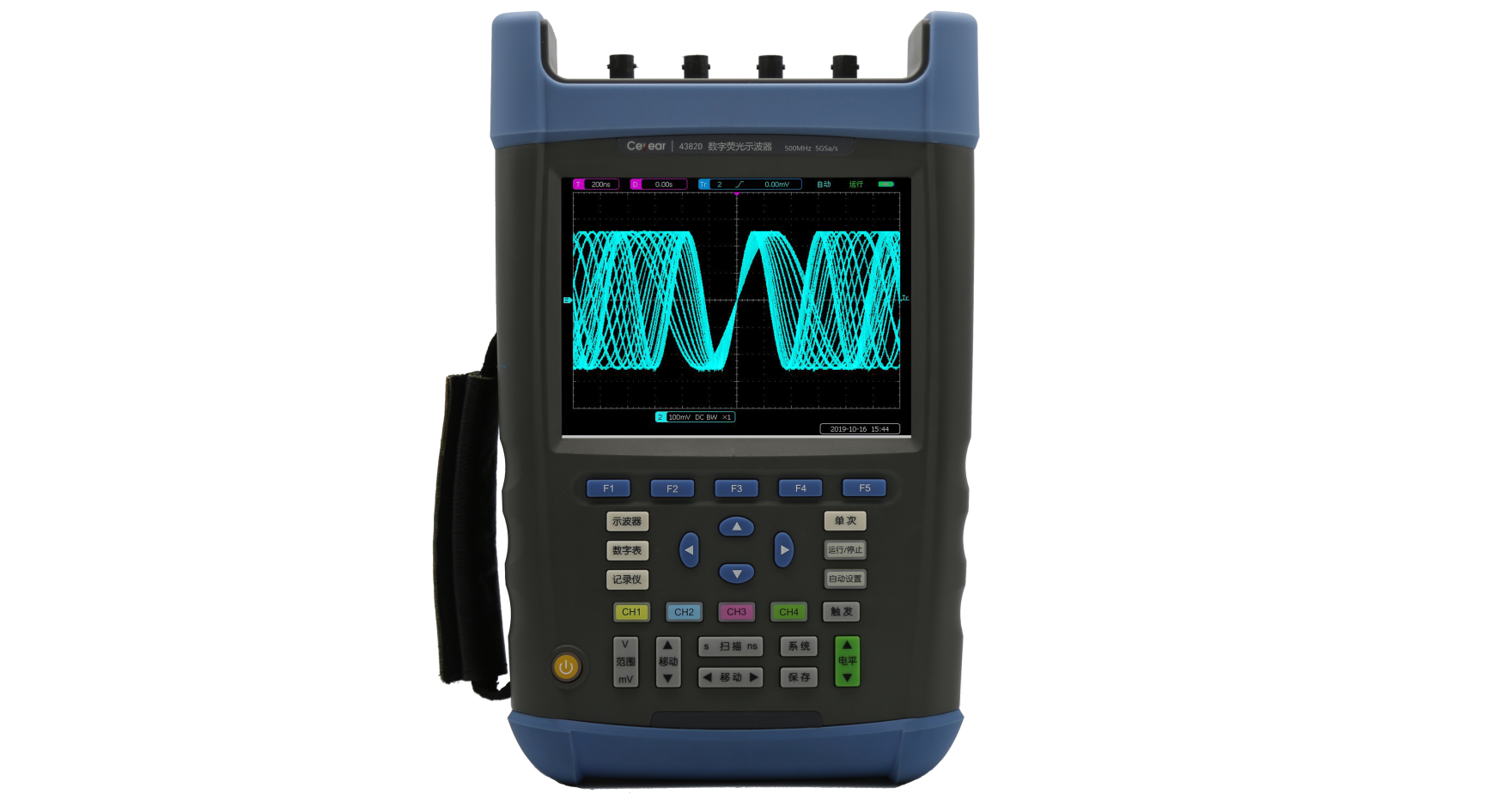

体积小、重量轻，内置锂电池，适合外场测试
手持式结构，内置锂电池，外设接口丰富，最大重量＜2.5kg（含电池），适合外场使用。

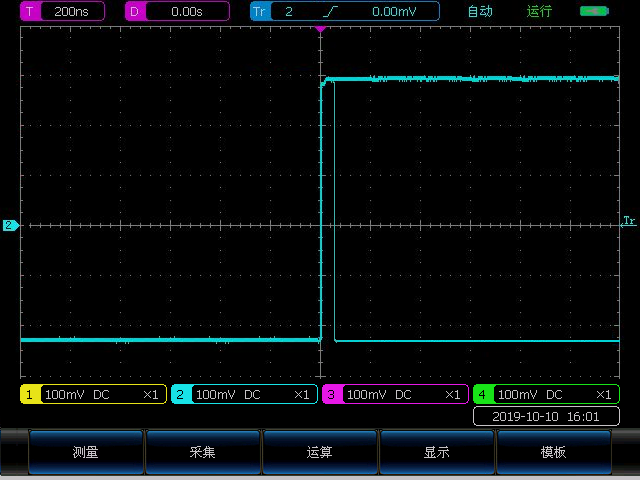

10万个波形/秒的波形捕获率，快速发现和捕获偶发事件
10万个波形/秒的波形捕获率，5GSa/s的采样率，极大提高了毛刺和偶发事件捕获的概率，让您在更长的采集时间内查看到更多的波形细节。最高5GSa/s的采样率，精确地重建信号波形。

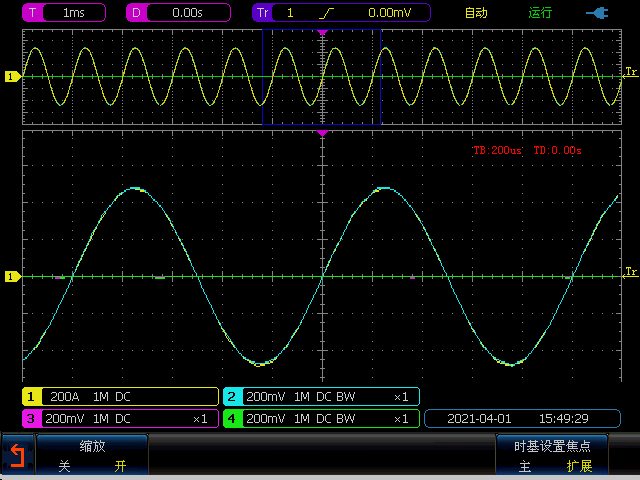

最大60kpts/CH的深度存储，支持视窗扩展，全局与细节的同步显示
最大60kpts/CH的深度存储器，示波器即使在慢时基档位下依然保持高的采样率和快的波形捕获率。支持视窗扩展，可局部放大观察波形的细节，为您提供波形全局与细节的同步显示。

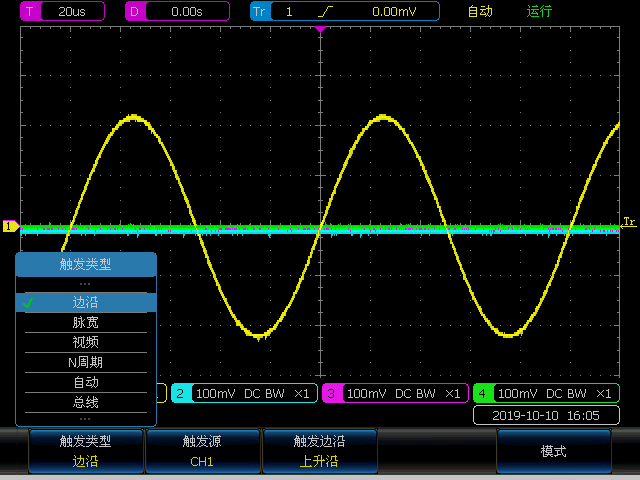

丰富的触发功能，精确的数字触发，准确锁定触发事件
4382系列示波器提供一套丰富的触发功能，含边沿、脉宽、视频、N周期、串行总线触发等，为您在纷繁复杂的采样信息中迅速锁定感兴趣的事件。4382系列示波器采用精确的数字触发技术，直接对ADC采集样本进行触发点测定，能抑制干扰信号影响，迅速锁定触发事件，为示波器准确的显示和分析信号奠定基础。
强大的计算分析工具，为您提供深层次的数据挖掘与分析
4382系列示波器提供一套完善的分析工具，包括光标测量，参数自动测量，加、减、乘、FFT分析，XY显示、模板测试等，为您提供深层次的数据挖掘与分析，从而满足您多方位的测量分析需求。

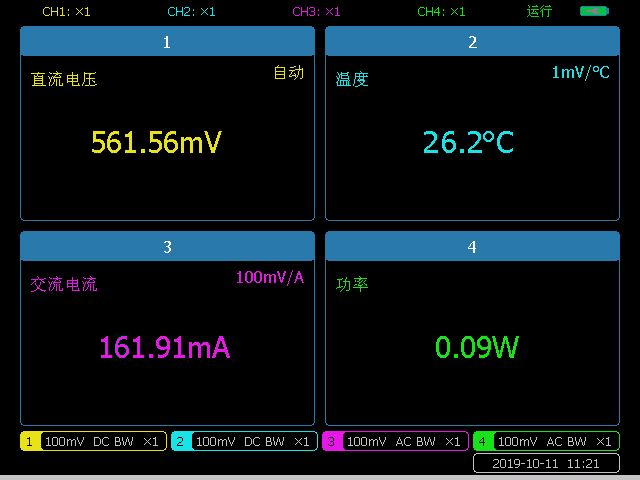

数字表
4382B/C/D/E四通道机型数字表功能提供了4个数字电压表，具有电压、电流（电流探头）、温度（温度探头）、功率等的测量功能，可显示5位有效数字。数字表复用示波器输入接口，极大简化了操作，快速地解决多种模拟量设计与分析问题。
4382BA/CA/DA/EA两通道机型还具有1个60000计数的数字万用表，包含交直流电压、电流、电阻、二极管、通断等多种测试功能，提供高分辨率、高精度的数字万用表解决方案。

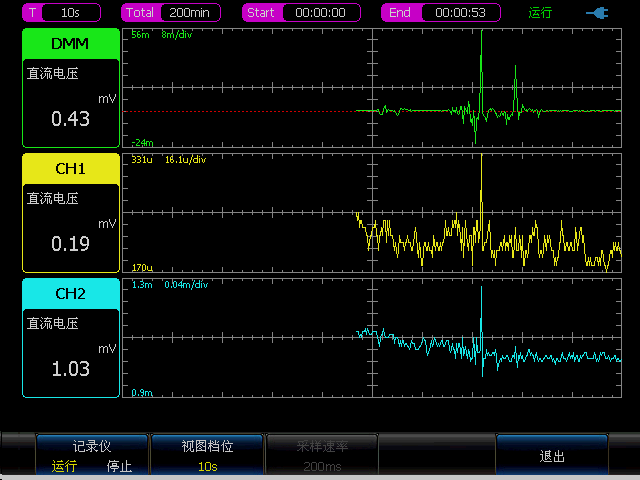

记录仪
记录仪可帮助您记录长时间的模拟信号，用于分析长时间的设备运行状况，极大提高测试效率。记录仪具有示波器的波形记录和数字表的曲线记录两种方式。
曲线记录
曲线记录可以帮助记录数字表读数并绘制趋势线，提供了长时间记录读数的方法，极大方便了参数趋势的分析。
波形记录
波形记录可以帮助记录示波器波形信息，并可以设置自动停止条件等。

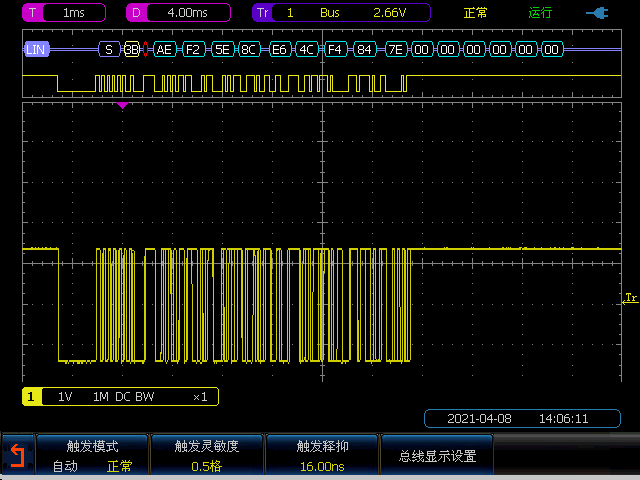

总线分析仪（选配）
总线分析仪（选件S01~S09）可用于触发和解码常用的串行总线（I2C、RS232、SPI 、CAN、LIN、FlexRay、Audio、USB、MIL-STD-1553）标准上的数据包级的内容。

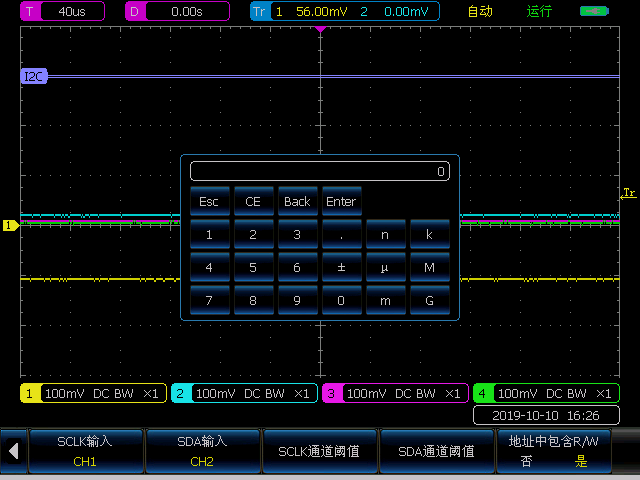

电容屏触摸，贴心设计
6.5英寸彩色液晶显示器带电容触摸屏，快速实现菜单等操作；数字小键盘设计，显著加快输入速度；4382系列在触摸操作的同时，还支持鼠标、按键操作选择。
丰富的外设接口，强大的连接能力

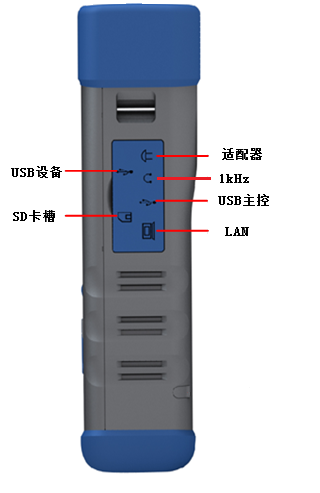

仪表侧面具有一个USB设备端口、一个USB主控端口、一个SD卡槽、一个1kHz基准输出信号，以及一个10/100BASE-T以太网端口。以太网接口可以简便地连接到网络，实现网络的远程程控，便于功能扩展和系统的组建。
产品参数
型号 指标 | 四通道型 | 两通道型 |
4382B | 4382C | 4382D | 4382E | 4382BA | 4382CA | 4382DA | 4382EA |
示波器 示波器 | 输入通道数 | 4 | 2 |
模拟带宽（-3dB） | 200MHz | 350MHz | 500MHz | 1GHz | 200MHz | 350MHz | 500MHz | 1GHz |
上升时间 | <1.75ns | <1ns | <700ps | <450ps | <1.75ns | <1ns | <700ps | <450ps |
带宽限制 | 全带宽、20MHz |
输入阻抗 | 1MΩ档位：1MΩ±1% || 16pF±3pF |
50Ω档位：50Ω±1% |
输入耦合 | DC、AC |
垂直灵敏度范围 | 1MΩ档位：2mV/div~10V/div |
50Ω档位：2mV/div~1V/div |
垂直增益精度 | ±2% （注：> 5mV/div） |
最大输入电压 | 1MΩ档位：300Vrms |
50Ω档位：5Vrms |
垂直分辨率 | 8bit |
最高采样率 | 5GSa/s（单）、2.5GSa/s（双）、1.25GSa/s（三、四） | 5GSa/s（单）、2.5GSa/s（双） |
最大存储深度 | 60kpts/CH |
通道间隔离度 | ≥40dB |
偏置调 节范围 | 50Ω档位 | ±4V |
1MΩ档位 | 2mV/div～200mV/div：±4V |
500mV/div～5V/div： ±40V |
10V/div： ±300V |
采集模式 | 正常：采集取样的值 |
峰值：取样毛刺最小800ps |
平均：平均包含2~1024个波形 |
滚动：在屏幕上从右向左滚动波形，时基100ms/div~4s/div |
时基范围 | 1ns/div~4s/div |
时基精度 | ±25ppm |
时基延时范围 | 触发前1屏，触发后最大100屏 |
最快波形捕获率 | 10万个波形/秒 |
触发源 | CH1、CH2、CH3、CH4 | CH1、CH2 |
触发模式 | 自动、正常、单次 |
触发电平范围 | ±4格 |
触发灵敏度 | 最高0.1格，用户可调节 |
触发类型 | 边沿：在任何通道的上升沿、下降沿或交替触发 |
脉宽：在>、<、= 或≠特定时间周期的正脉宽或负脉宽上触发，脉宽范围：6.4ns~12.8s，分辨率3.2ns或0.01格 |
视频：NTSC、PAL、SECAM，包括场1、场2、行选择 |
N周期：在第N个周期时触发（N=2~99） |
参数自动测量 | 20种，其中任何时间可在屏幕上最多显示8个。测量包括：频率、周期、幅度、峰峰值、最大值、最小值、高电平、低电平、正占空比、负占空比、上升时间、下降时间、过冲、预冲、正脉宽、负脉宽、有效值、平均值、延迟、相位 |
光标类型 | 单垂直、双垂直、双水平、交叉 |
波形数学 | 算术：加、减、乘 |
FFT：垂直刻度线性或对数，窗口可设置为矩形、Hamming、Hanning |
数字表 | 输入通道数 | 4个，复用示波器的BNC输入 | 1个4mm香蕉头输入 |
读数测量 | 最多同时4个 | 最多同时3个（包括2个复用示波器的BNC输入） |
信号输入带宽（-3dB） | DC~5kHz | DC~5kHz |
分辨率计数 | 10000 | 60000 |
输入阻抗 | 1MΩ±1% | ---- |
高级测量功能 | 自动量程、手动量程、相对测量 | 自动量程、手动量程、相对测量 |
直流电压量程 | 1V、10V、100V | 600mV、6V、60V、600V、1000V |
直流电压精度 | ±（1%读数+1%满量程） | ±（0.5%读数+0.5%满量程） |
交流电压量程 （注：10Hz～1kHz） | 1V、10V、100V | 6V、60V、600V、1000V |
交流电压精度 （注：10Hz～1kHz） | ±（3%读数+2%满量程） | ±（2.5%+1.5%满量程） |
直流电流量程 | 通过使用电流探头选件 | 60uA、600uA、6mA、60mA、600mA |
直流电流精度 | ---- | 60uA~60mA：±（0.5%读数+0.5%满量程） |
600mA：±（2.5%读数+1.5%满量程） |
交流电流量程 （注：10Hz～1kHz） | 通过使用电流探头选件 | 60uA、600uA、6mA、60mA、600mA |
交流电流精度 （注：10Hz～1kHz） | ---- | 60uA~60mA：±（2.5%读数+1.5%满量程） |
600mA：±（3%读数+2%满量程） |
电阻量程 | ---- | 60Ω、600Ω、6kΩ、60kΩ、600kΩ、6MΩ、60MΩ |
电阻精度 | ---- | 60Ω~6MΩ：±（0.5%读数+0.5%满量程） |
60MΩ：±（2.5%读数+1.5%满量程） |
二极管、通断测试 | ---- | 支持 |
记录仪 | 测量源 | 最多4个，CH1、CH2、CH3、CH4 | 最多3个，CH1、CH2、数字万用表通道 |
信号输入带宽（-3dB） | 示波器的波形记录：DC~20MHz |
数字表的曲线记录：DC~5kHz |
采样率 | 示波器的波形记录：125MSa/s |
数字表的曲线记录：5次/秒 |
时基范围 | 示波器的波形记录：4ms/div~2min/div |
数字表的曲线记录：10s/div~20min/div |
记录长度 | 60kpts/CH |
记录时间范围 | 示波器的波形记录：4.8s～40h |
数字表的曲线记录：最大200min |
记录时间分辨率 | 示波器的波形记录：80us～2.4s |
数字表的曲线记录：200ms |
总线分析仪 选件 | 解码通道 | 1个 |
显示格式 | 二进制、十六进制 |
I2C触发与分析选件 S01 | 在10Mbps以内的I2C总线上的开始、重复开始、停止、ACK丢失、地址、数据、地址和数据上触发 |
信号速率：≤10Mbps； 协议类型：7位/10位地址 |
RS232触发与分析选件S02 | 在2Mbps以内的发送开始位、接收开始位、发送包结束、接收包结束、发送数据、接收数据、发送奇偶错误和接收奇偶错误上触发 |
信号速率：50bps~2Mbps |
SPI触发与分析选件S03 | 在10Mbps以内SPI总线上的帧开始、MOSI、MISO、 MOSI和MISO上触发 |
信号速率：≤10Mbps |
CAN触发与分析选件S04 | 在1Mbps以内CAN信号上的帧开始、帧类型、标识符、数据、标识符和数据、帧结束、ACK丢失、位填充错误上触发 |
信号速率：10kbps~1Mbps |
LIN触发与分析选件S05 | 在100kbps以内LIN信号的同步、标识符、数据、标识符和数据、唤醒帧、睡眠帧、错误上触发 |
信号速率：800bps~100kbps； 协议标准：1.x、2.x |
FlexRay触发与分析选件S06 | 在10Mbps以内的帧头、指示位、标识符、循环数、数据、标识符和数据、帧结束、错误、标头字段上触发 |
信号速率：2.5Mbps、5Mbps、10Mbps |
Audio触发与分析选件S07 | 在字选择、帧同步或数据上触发，I2S/LJ/RJ/TDM的最大速率10Mbps |
信号速率：≤10Mbps；协议类型：I2S、LJ、RJ、TDM |
USB触发与分析选件S08 | 在同步、复位、中止、恢复、包结束、令牌包、数据包、握手包、特殊包、错误上触发，低速1.5Mbps、全速12Mbps |
信号速率：低速1.5Mbps、全速12Mbps |
MIL-STD-1553触发与分析选件S09 | 在同步、字类型、命令字、数据字、错误、空闲时间上触发，速率1Mbps |
信号速率：1Mbps |
显示 | 显示器类型 | 6.5英寸彩色方屏液晶显示器，带电容触摸功能 |
显示器分辨率 | 640×480 |
刻度 | 完整、网格、十字、框架 |
波形类型 | 点、矢量 |
显示格式 | YT、XY |
灰度等级 | 64级 |
波形色彩 | 正常、色温 |
亮度 | 屏幕的亮度可以自由调节 |
接口 | DC电源输入 | 侧面1个 |
USB主控 | 侧面1个 |
USB设备 | 侧面1个 |
以太网 | 侧面1个，RJ-45连接器，10/100Mbps，支持网络程控 |
1kHz基准信号 | 侧面1个，通过3.5mm耳机接口转接线输出 |
SD卡插槽 | 侧面1个，注：不支持热拔插 |
结 构 | 结构形式 | 手持式 |
电源 | 适配器：支持15VDC~36VDC，≥60W |
锂电池：14.8V、6.2Ah，可连续工作3小时以上 |
工作温度 | 仅适配器供电：0℃~+50℃ |
电池供电：0℃~+40℃ |
外形尺寸 | 宽×高×深：（190±1.2）mm×（296±1.2）mm×（76±0.8）mm （注：不包含把手） |
最大重量 | ＜2.5kg |
