产品综述

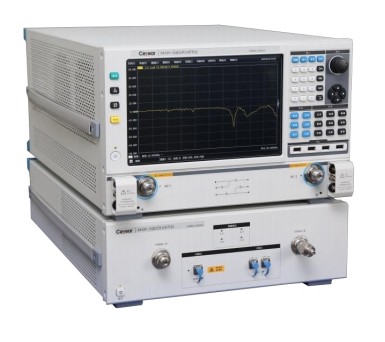

6433 系列光波元件分析仪包括 6433D(10MHz~20GHz)、6433F(10MHz~43.5GHz)、6433H(10MHz~50GHz)、6433L(10MHz~67GHz)。6433 系列是面向高速电-光(E/O)器件、光-电(O/E)器件、光-光(O/O)器件特性测试的最新解决方案,调制频率范围覆盖10MHz~67GHz,支持不同频率范围、频率间隔、中频带宽的设置,最小频率分辨率达到 1Hz。6433 系列采用一体集成的设计方案,通过宽带硬件优化设计,构建网络误差模型,利用核心校准算法,实现了一键式宽带快速扫频测试,主要用于现代高速光传输系统中核心电-光器件(电光调制器、直接调制激光器、光发射组件)、电-光器件(PIN 光电探测器、APD 光电探测器、光接收组件)、光-光器件(光纤滤波器等光无源器件)的带宽、幅频响应、相频响应、群时延等参数测试。
主要特点
校准方便快捷,向导式操作流程
一体化多功能操作界面
大动态测量范围,测量轨迹噪声小
用户数据自动移除,为在片测试提供扩展使用
单端-平衡光电器件模式测量
多功能化工具箱
内、外部光源波长设定,更宽的通信波长测试范围
典型应用
高速光电探测器、直接调制激光器、电光调制器幅频、相频响应特性测试。
电光器件特性分析
电光调制器、直接调制激光器等电光器件的 S11 参数和 S21 参数测试,通过多窗口对比分析,用户能更快获取测试对象的各频点反射和传输特性
光电器件频率响应特性测试
实现光电探测器等光电器件的 10MHz~67GHz 频率响应测试,3dB 带宽快速分析及精准 频响测试可满足科研、产品线等测试需求。
![6433D/F/H/L 光波元件分析仪 6433D/F/H/L 光波元件分析仪]()
相频响应特性分析
产品具有强大的相频响应特性测量功能,快速分析光电器件相位、群时延等参数。
