产品简介

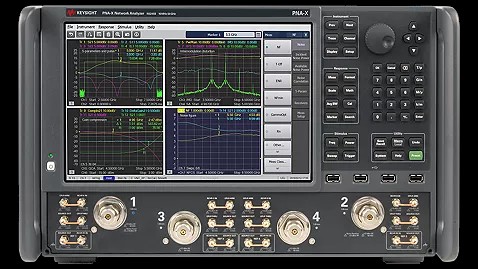

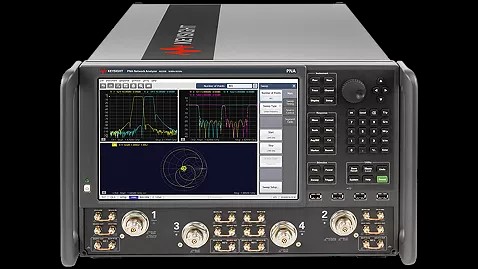

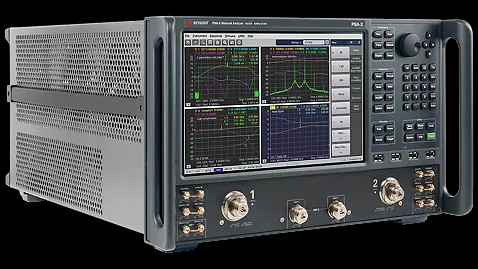

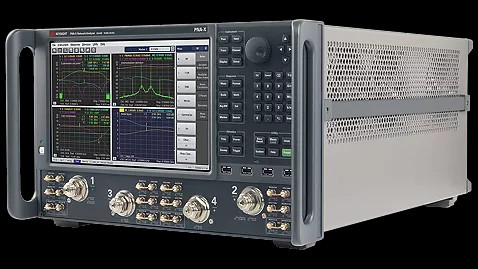

Keysight PNA-X 不只是一台矢量网络分析仪， 还是一款高度综合、非常灵活的微波测试引擎，可用于测量放大器、混频器、变频器和其他有源器件。 它的硬件包括两个内部信号源、一个信号合路器、S 参数和噪声接收机、脉冲调制器和发生器以及一组灵活的开关和射频接入点。 这些硬件为进行各种线性和非线性测量提供了功能强大的核心，只需通过一组连接与被测器件相连，即可执行所有这些测量。
主要特点
一台 PNA-X 网络分析仪便可代替整套测试设备，显著简化您的测试系统。
丰富的单次连接测量应用软件有助于缩短测试时间
先进的误差校正功能确保准确地测试线性和非线性器件特征。
广泛的测量应用软件任您选择，帮助您轻松操作，提高先进射频测试的速度和准确度。
多点触控屏和直观的用户界面帮助您加速洞察元器件特性。
支持定制化是仪器的一大优势
除了基础测量以外，瞬时带宽、无杂散动态范围和信号保真度也是推动技术进步的关键。 是德科技为其所有的高性能产品配备了坚强后盾――包括自主设计的定制集成电路、专有的磷化铟（InP）和砷化镓（GaAs）设计以及定制的 ASIC 信号处理方案，确保这些产品能够提供更快速、更可靠的测量。 您可以放心选择是德科技产品，加速实现下一次创新。 PNA-X 不只是一台矢量网络分析仪，还是一款高度综合、非常灵活的微波测试引擎。 是德科技芯片支持 PNA-X “每端口配备信号源”的创新体系结构，在加快测量速度的同时还在每个端口上提供了出色的功率、相位噪声性能和测量稳定度。
替代成套测试设备

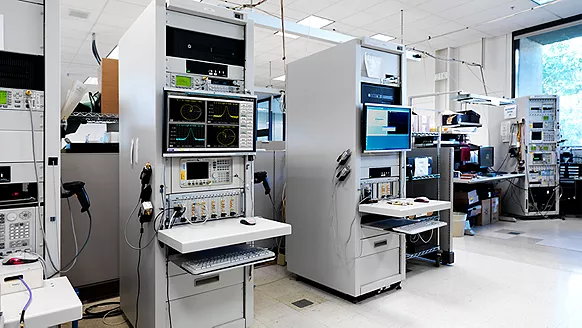

凭借高度集成和功能丰富的硬件，以及可根据需要重新配置的测量路径，一台 PNA-X 即可替代那些占据多个机架的成套测量设备，出色地完成同样的测量任务。 一台 PNA-X 可以替代以下测试设备：
网络分析仪
频谱分析仪
两个信号源
噪声系数测试仪/分析仪
功率计
开关矩阵
数字电压表
PNA-X 软件

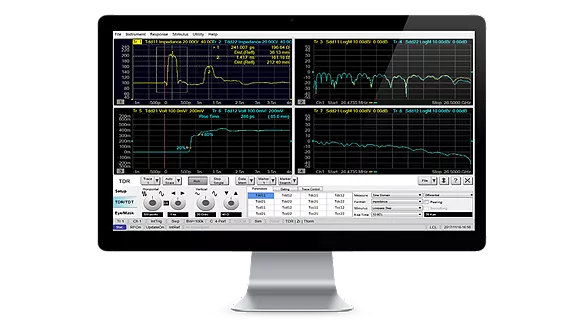

网络分析仪软件工具支持您在各种测量应用中调查、表征自己的设计以及诊断设计问题。 PNA-X 支持众多测量应用软件，因此您可以快速、灵活地表征有源器件。 使用单次连接、多项测量应用软件（例如脉冲射频、增益压缩、互调失真和噪声系数等测量），可以加快测试速度，提升您对测量结果的信心。
主要技术指标
频率范围：900 Hz 至 67 GHz
动态范围：124 至 129 dB
输出功率：13 dBm
迹线噪声：0.002 dB RMS
内置端口数：2或4
最快 201 点扫描时间：5.5 至 9.7 ms
热销型号
型号 | 最大频率 | 动态范围 | 输出功率 | 备注 |
N5241B | 13.5 GHz | 133 dB @10 GHz | 13 dBm | 10 MHz 至 13.5 GHz，2 端口和4端口，一个或两个信号源。 |
N5242B | 26.5 GHz | 130 dB @20 GHz | 13 dBm | 10 MHz 至 26.5 GHz，2 端口和4端口，一个或两个信号源。 |
N5244B | 43.5 GHz | 127 dB @35 GHz | 12 dBm | 10 MHz 至 43.5 GHz，2 端口和4端口，一个或两个信号源。 |
N5245B | 50 GHz | 122 dB @45 GHz | 12 dBm | 10 MHz 至 50 GHz，2 端口和4端口，多达三个信号源。 |
N5247B | 67 GHz | 116 dB @60 GHz | 13 dBm | 10 MHz 至 67 GHz，2 端口和4端口，一个或两个信号源。 |
N5249B | 8.5 GHz | 134 dB @8.5 GHz | 13 dBm | 10 MHz 至 8.5 GHz，2 端口和4端口，一个或两个信号源。 |
